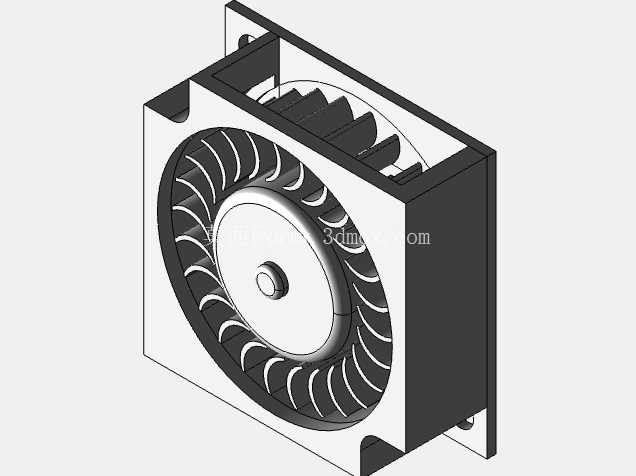

5V直流侧吹式无刷涡轮散热风机结构

这款侧吹式涡轮散热风机，核心采用5V直流无刷电机驱动，是紧凑型电子设备散热场景里的常用部件，和常规轴流风扇直吹的出风方向不同，它采用离心式鼓风结构，进风面正对叶轮轴向位置，出风方向沿壳体侧边切线方向导出，适合安装在内部空间局促、需要改变气流导向的设备腔体里，比如迷你主机、嵌入式工控板、小型投影仪、车载充电模块这类设备的散热回路中，能在有限的安装空间里完成定向气流输送，把PCB板上功率器件、电源模块堆积的热量顺着风道带出设备外。

从结构设计逻辑来看，整个风机的壳体采用方形带安装耳的结构，四个角预留的安装孔位完全匹配消费电子、小型工业控制板的通用安装孔距，安装时不需要额外设计转接支架，直接用M2或者M2.5的螺丝就能固定在设备壳体或者散热鳍片的侧边，安装耳的厚度做了减薄处理，不会额外占用设备内部的垂直空间。壳体的风道内壁做了顺滑的弧面过渡，没有直角突变结构，能减少气流在风道内部的涡流损耗，降低风噪的同时提升出风效率，叶轮采用多叶片前倾式离心设计，叶片的弧度经过反复调整，在5V额定供电下能兼顾风量和噪音表现，不会因为叶片角度太陡导致启动扭矩过大，也不会因为角度太平缓造成风量不足。

叶轮中心的无刷电机部分，采用外转子结构设计，定子线圈固定在壳体中心的基座上，磁环镶嵌在叶轮轮毂内部，这种结构的转动惯量匹配更合理，启动响应快，运行时的震动更小，不需要额外做动平衡校准就能满足日常使用的震动要求，电机的供电引线从壳体侧边的预留线槽引出，线槽位置做了防拉扯的卡位结构，组装时不会因为拉扯引线导致焊点脱落。壳体的进风面开有密集的格栅，格栅的筋条宽度和间隙比例经过优化，既能阻挡较大的异物进入叶轮腔打坏叶片，又不会过多遮挡进风面积造成进风阻力过大。

在实际选型适配的时候，需要重点关注它的安装边界：整体外形是方正的薄型结构，厚度方向的尺寸控制得比较紧凑，适合安装在设备内部间隙较小的夹层位置，出风面的开口尺寸和常规的小型散热鳍片入风口完全匹配，不需要额外做风道转接就能直接对接鳍片，把气流直接吹过鳍片间隙带走热量。和同尺寸的轴流风扇相比，它的出风风压更高，在需要穿过密集鳍片、较长风道的场景下，散热效率比轴流风扇更有优势，不会因为风道阻力大就出现风量骤降的问题。

设计建模的时候，叶轮部分的叶片曲面是整个结构的难点，需要保证每个叶片的曲面弧度一致，和轮毂、外圈的连接位置做均匀的圆角过渡，避免3D打印或者开模的时候出现应力集中的问题，壳体的上下盖配合位置做了止口结构，组装时能快速定位，打胶或者超声焊接的时候不会出现错位，安装孔的位置度公差控制在0.1mm以内，保证批量组装的时候能顺利对准设备上的固定柱，不会出现孔位偏斜装不上的问题。电机的中心轴位置和壳体中心的同轴度要求较高，建模时需要保证轴承安装位和叶轮腔的同心度，不然运行时会出现叶轮蹭壳、噪音变大、寿命缩短的问题。

日常应用中，这类风机常被用在对供电电压有要求的USB供电设备、低压嵌入式设备里，5V的供电电压可以直接从设备主板的USB取电，不需要额外设计升压或者降压电路，简化了设备的电源设计难度，无刷电机的结构没有碳刷磨损的问题，连续运行的寿命比有刷电机长很多，适合需要长期连续运行的工控类设备，不会因为碳刷磨损导致设备散热失效。在做设备热设计的时候，可以根据设备的发热功率选择对应转速的版本，在满足散热要求的前提下尽量选择低转速版本，能有效降低设备运行时的风噪，提升使用体验。
