双输出轴直流减速齿轮箱电机结构设计

做小型自动化设备结构选型的时候，经常会遇到单输出轴电机没法同时驱动两个执行端的问题，要么额外加同步轮传动链增加结构复杂度，要么堆两个电机挤占安装空间，这时候双驱动轴的直流齿轮箱电机就能很好解决这类布局痛点。这类电机最常见的应用场景是小型智能柜的双向锁止机构、桌面级小型传送带的双侧辊筒驱动、小型教具类机械结构的同步动力输出，还有一些需要同时驱动两个异向负载的微型设备，比如小型翻盖机构配合锁舌的联动结构，不用额外设计传动分路，直接靠两个输出轴传递扭矩，能把整体传动结构的零件数量压缩近三成，减少装配环节的累计误差。

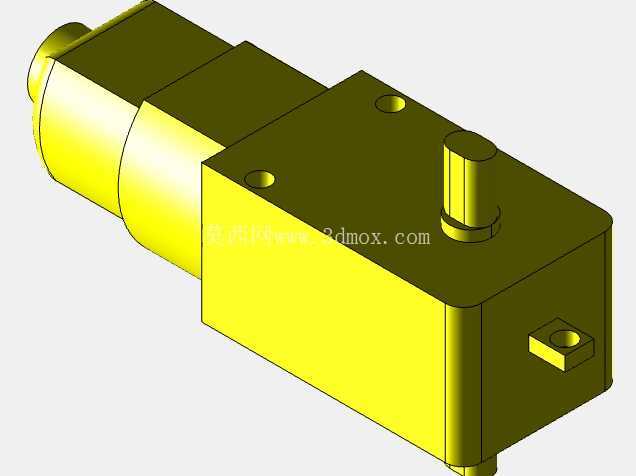

从结构设计逻辑来看，这款电机把减速齿轮组完全集成在方形金属箱体内部，电机本体和齿轮箱采用同轴嵌套的布局，圆柱形的电机筒体和方形减速箱做硬连接，输出端的两个轴分别布置在箱体顶面和侧端？不对，仔细看结构，是减速箱端伸出双输出轴，轴径做了统一的公差匹配，设计的时候特意给轴连接的齿轮、联轴器或者同步轮预留了0.25毫米的装配间隙，这个间隙值是实际装配中反复验证过的，既不会因为间隙过大导致传动径向跳动超差，也不会因为过盈量太大导致装配时压伤轴颈或者齿轮内孔，尤其是用3D打印制作配套传动件的时候，这个间隙值刚好能抵消打印件的层厚误差，不用二次打磨就能顺利装配。

安装边界上，方形减速箱的侧面预留了带安装孔的凸台，这个凸台的孔位是标准的微型电机安装孔距，不用额外做转接板就能直接固定在3毫米厚的设备安装板上，电机筒体的外径和常见的370直流电机外径保持一致，替换原有单轴电机的时候不用修改设备上的电机避让孔，直接替换就能实现双轴输出的功能升级。齿轮箱内部的齿轮组采用直齿传动布局，虽然相比斜齿传动噪音略大，但传动效率更高，反向自锁的阻尼适中，对于小型设备的点位停驻需求来说足够用，不会因为负载反向拖动导致输出轴溜车。

实际选型的时候要注意，这类双输出轴的两个输出轴扭矩是一致的，不要给其中一个轴加超过额定扭矩的负载，不然会导致内部齿轮偏磨，缩短齿轮箱的使用寿命。安装的时候输出轴的径向负载不要超过设计阈值，尤其是悬臂安装齿轮或者滚轮的时候，要尽量让受力点靠近轴根位置，减少轴的弯曲力矩，避免长期使用后轴出现弯曲变形导致齿轮啮合异响。如果是用在频繁正反转的工况下，要给电机供电端加阻容吸收电路，避免反向电动势击穿驱动板上的MOS管，这也是很多新手做小型设备的时候容易忽略的点，只看电机的扭矩参数，忽略了电驱的匹配保护。

从建模细节来看，整个模型把电机筒体的阶梯结构、减速箱的安装凸台、输出轴的轴肩、箱体上的定位凹点都做了还原，没有做过度的简化，导入装配体的时候可以直接用来做干涉检查，不用再额外补画安装避让位。尤其是箱体上的两个定位凹点，是实际生产中齿轮箱端盖压装的时候的定位基准，建模的时候保留这个特征，能让后续做安装工装设计的时候直接参考这个基准，不用再去测绘实物的基准位置。输出轴的长度也做了准确还原，伸出箱体的长度刚好匹配标准的微型联轴器压入深度，不会出现轴伸过长导致联轴器顶到箱体端盖，或者轴伸过短导致联轴器压接不足打滑的问题。

很多人做小型设备结构设计的时候，习惯先选电机再画安装位，其实更合理的流程是先确定负载的扭矩、转速、安装空间边界，再匹配对应的减速比电机，这款双输出轴的结构刚好适配那些安装空间局促，需要双向输出动力的场景，不用额外设计传动分路，能有效缩短设备的研发周期，减少装配环节的零件数量，降低整体的物料成本。比如做小型双向滑动的导程机构，两个输出轴可以分别连接左右旋的丝杆，实现夹爪的同步对中动作，比用单电机加同步带带动双丝杆的结构更紧凑，传动回差也更小，对于需要精准对中的小型夹持机构来说，这个结构的优势非常明显。
