抓取机构改进型夹爪结构设计

　　该夹爪结构针对现有抓取机构在小尺寸工件取放作业中存在的夹持对位偏差、多工位同步抓取稳定性不足的问题做了定向优化，核心应用场景覆盖3C电子元器件分拣、小型通讯零部件组装、轻量化工位上下料等需要精准夹持的自动化产线环节。从实际使用需求出发，设计阶段首先梳理了现有常规夹爪的常见痛点：常规平行夹爪在多工件同步抓取时，相邻夹指的间距公差容易累积，导致部分工位夹取力度不均，薄型工件易出现夹伤或脱落的问题；同时夹爪本体与机械臂末端的安装接口如果缺乏定位基准，每次更换夹爪都需要重新校准对位，占用大量产线调试时间。

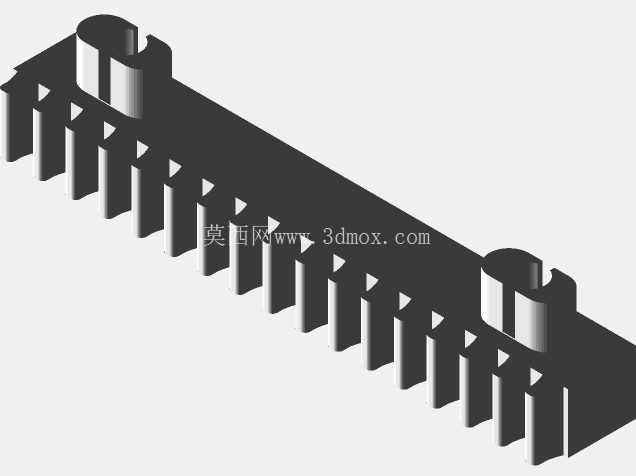

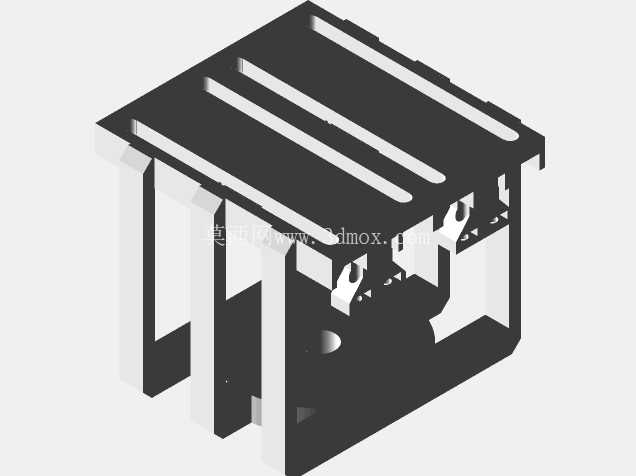

　　针对这些问题，该结构在夹指排布上做了等距分隔设计，每一组夹指的安装槽都做了一体式铣削成型的定位基准，相邻夹指的位置公差控制在0.02mm以内，保证多工位同步抓取时每一个夹点的行程一致，夹持力分布均匀，既不会因为压力过大损伤薄壁类通讯零件的表面，也不会因为夹持力不足导致工件在快速移位过程中脱落。夹爪本体的框架采用了镂空式加强筋结构，在保证整体结构刚性的前提下尽可能降低自身重量，减少机械臂末端的负载冗余，提升机械手高速运行时的响应速度，降低启停过程中的惯性冲击。

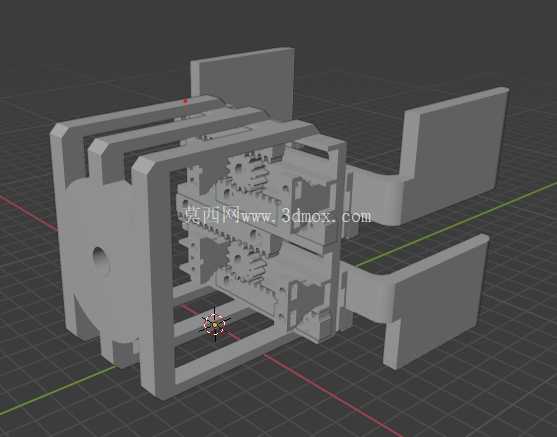

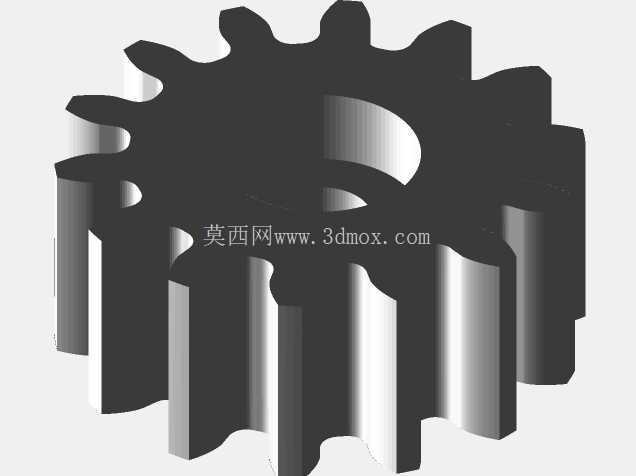

　　安装边界层面，夹爪背部预留了标准的法兰安装孔位，孔位间距匹配主流的小型机械手末端安装尺寸，不需要额外制作转接板就可以直接装配，安装面做了0.01mm平面度的精加工处理，装配后可以保证夹爪的运行平面与机械臂运动轴的垂直度要求，减少调试阶段的校准工作量。夹指的工作端做了内凹式的避让槽设计，针对带引脚的通讯类零件，抓取时可以避开引脚位置，直接夹持工件的本体基准面，避免夹弯引脚造成后续组装不良。结构内部的传动连接位做了限位凸台设计，夹爪开合行程做了硬限位保护，避免气压或者电控信号异常时夹指超行程运行造成结构损坏，同时每一组夹指的滑动接触面都预留了润滑脂存储槽，长期运行时可以保持滑动顺畅，减少磨损带来的精度衰减。

　　从实际工况适配角度，该夹爪可以适配0.1-0.5MPa的气动驱动压力范围，对应不同壁厚、不同材质的工件，可以通过调整供气压力匹配对应的夹持力，不需要更换夹爪结构就可以覆盖多种相近尺寸工件的抓取需求，在小批量多品种的通讯产品组装产线上，可以大幅减少夹爪的更换频次，提升产线的换型效率。夹爪的侧面预留了传感器安装位，可以直接加装磁性开关检测夹爪的开合状态，不需要额外设计传感器安装支架，简化现场的接线与调试流程。整体结构没有采用复杂的异形曲面设计，所有加工面都可以通过常规的铣削、线切割工艺完成加工，加工成本可控，后期维护时如果单个夹指出现磨损，可以单独拆卸更换，不需要整体更换夹爪本体，降低设备的后期维护成本。在实际的工位适配中，该夹爪可以直接安装在直线模组或者四轴机械手的末端，完成小型零件从料盘到治具的转运、组装工位的零件取放、检测工位的工件上下料等动作，针对表面光滑的塑料类零件，夹指接触面还可以根据需求粘贴防滑垫片，进一步提升抓取的可靠性，不会在工件表面留下夹痕。
