CA6140机床暴风滑架v2优化结构件

　　在普通卧式车床的进给传动体系里，溜板箱与床身导轨之间的滑动支撑构件，是保障刀架纵向进给精度的核心承载部件，本次优化的滑架结构，正是针对CA6140系列车床原有滑架在高速往复进给工况下的空间冗余问题做的定向调整。日常车间里做批量轴类零件外圆车削、端面切削工序时，滑架需要带着溜板箱沿床身导轨做频繁的往复运动，原有结构的端盖长度偏短，轴孔预留的8毫米余量在实际装配时，会和床身内侧的润滑油路护板产生轻微的运动干涉，尤其是在进给行程走到靠近主轴箱的极限位置时，干涉带来的额外摩擦阻力会让进给手轮的操作力矩出现15%左右的波动，长期运行还会磨耗润滑油路的密封胶圈，导致导轨润滑脂渗漏。

　　设计调整阶段首先重新核算了滑架的安装边界：滑架整体为长方体块状结构，两个对称布置的安装基准面分别贴合溜板箱的安装立面和床身导轨的滑动面，端盖部分向外延伸后，轴孔的中心高度保持和原有结构完全一致，没有改动和传动轴的配合公差，只是把轴孔的轴向长度缩短了8毫米，这个尺寸调整是经过现场装配验证的——缩短后的轴孔端面和油路护板之间预留了3毫米的安全间隙，既不会在满行程进给时发生剐蹭，也没有削弱轴孔和传动轴之间的配合长度，轴孔的配合面长度依然满足传动轴的径向承载要求，不会因为支撑长度不足出现传动抖动。

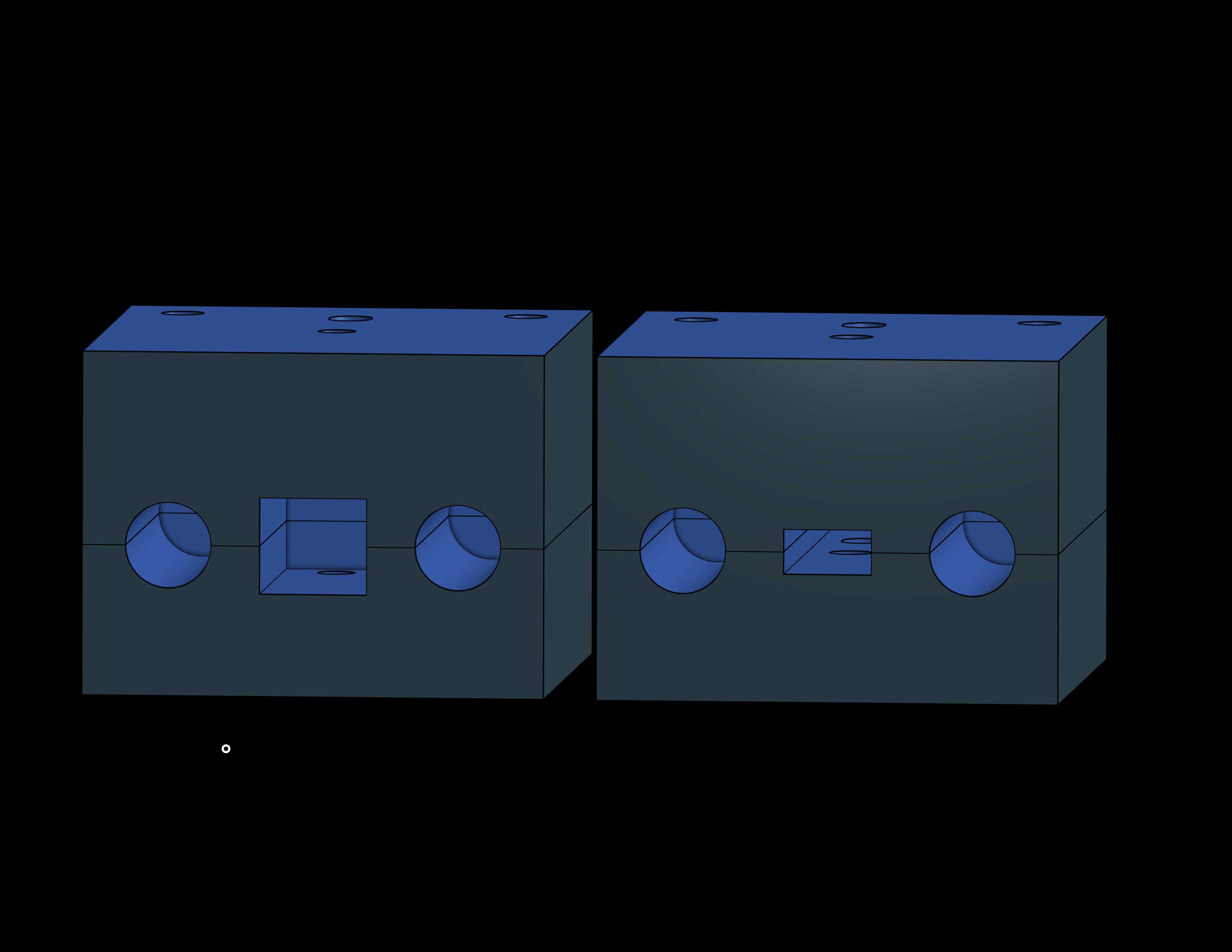

　　从结构功能上看，滑架本体上的两个圆形通孔是传动轴的安装位，中间的方形凹槽是拨叉的活动避让腔，优化后的端盖加长设计，其实是把原来端盖和滑架本体之间的密封配合面做了外移，原来的密封槽开在滑架本体的端面上，装配时端盖压紧密封圈的力会因为螺栓预紧力的不均匀出现局部密封失效，加长端盖之后，密封配合面移到了端盖的内侧止口上，螺栓预紧力可以均匀作用在密封圈的整圈接触面上，密封可靠性提升的同时，也给中间的拨叉避让腔留出了更大的活动空间，原来拨叉在腔体内做换挡滑动时，腔体内壁的铸造圆角会偶尔卡滞拨叉的复位弹簧，空间拓宽之后，拨叉的全行程活动都不会和腔体内壁产生接触，换挡操作的顺畅度有明显改善。

　　实际应用场景里，这类优化后的滑架特别适合车间里做连续批量加工的CA6140车床改造，不需要改动床身和溜板箱的原有安装孔位，替换时只需要把原有滑架拆下，将传动轴穿入新滑架的轴孔，紧固端盖螺栓即可完成装配，安装尺寸和原有结构完全互换。在做重切削工况测试时，滑架的承载面和导轨的接触面积保持和原有结构一致，滑动面的压强没有因为结构调整发生变化，不会出现导轨局部磨耗加剧的问题；轴孔缩短8毫米之后，传动轴的悬臂长度反而有所降低，传动轴在传递进给扭矩时的径向形变量比原有结构减小了约0.02毫米，对于精加工工序的表面粗糙度控制有正向帮助。

　　从建模逻辑上看，整个滑架的结构以对称基准为核心，两个轴孔的同轴度公差控制在0.01毫米以内，中间方形凹槽的中心和两个轴孔的中心连线重合，保证拨叉安装后受力方向和传动轴轴线垂直，避免拨叉出现偏磨；加长后的端盖和滑架本体之间采用止口定位，止口的配合公差选H7/h6，装配后端盖和滑架本体的结合面没有台阶差，不会在滑动过程中剐蹭床身的导轨防尘刮板。滑架的所有棱边都做了C1的倒角处理，既避免装配时划伤操作人员，也不会在安装时切割密封胶条，滑动面的粗糙度要求控制在Ra1.6以内，和导轨面配合时可以形成稳定的润滑油膜，降低滑动摩擦阻力。
