直线滑动轴承夹持式暴风滑车结构件

在小型直线往复运动机构、桌面级自动化滑台、精密定位工装这类需要短行程高频往复动作的场景里，这类夹持式滑车部件是承担滑动承载与位置锁止的核心结构件，区别于市面上一体成型的成品滑车，该结构采用分体对夹的设计逻辑，能够适配非标定制的小尺寸传动场景，不需要依赖标准型材的安装槽位，可直接固定在定制的安装基板上使用。

从实际功能来看，该部件的核心作用是通过两侧的对夹结构牢牢固定两个内径8mm的直线滑动轴承，轴承与光轴配合实现低阻力的直线滑动，中间预留的安装位可同时夹持钢质导轨与复位弹簧，弹簧沿两根8mm钢轴的轴向提供复位拉力，部件背面伸出的金属导轨凸台直接对接锁止机构，可在滑台运动到指定位置时完成机械锁止，避免外力作用下出现位置偏移，这类结构常应用在小型弹射机构、往复送料工位、快速定位夹具这类需要瞬时复位加位置锁定的工况中，相比带滚珠的线性滑块，滑动轴承配合的结构抗冲击能力更强，在频繁启停的往复动作中不会出现滚珠脱落、保持架碎裂的问题，维护成本更低。

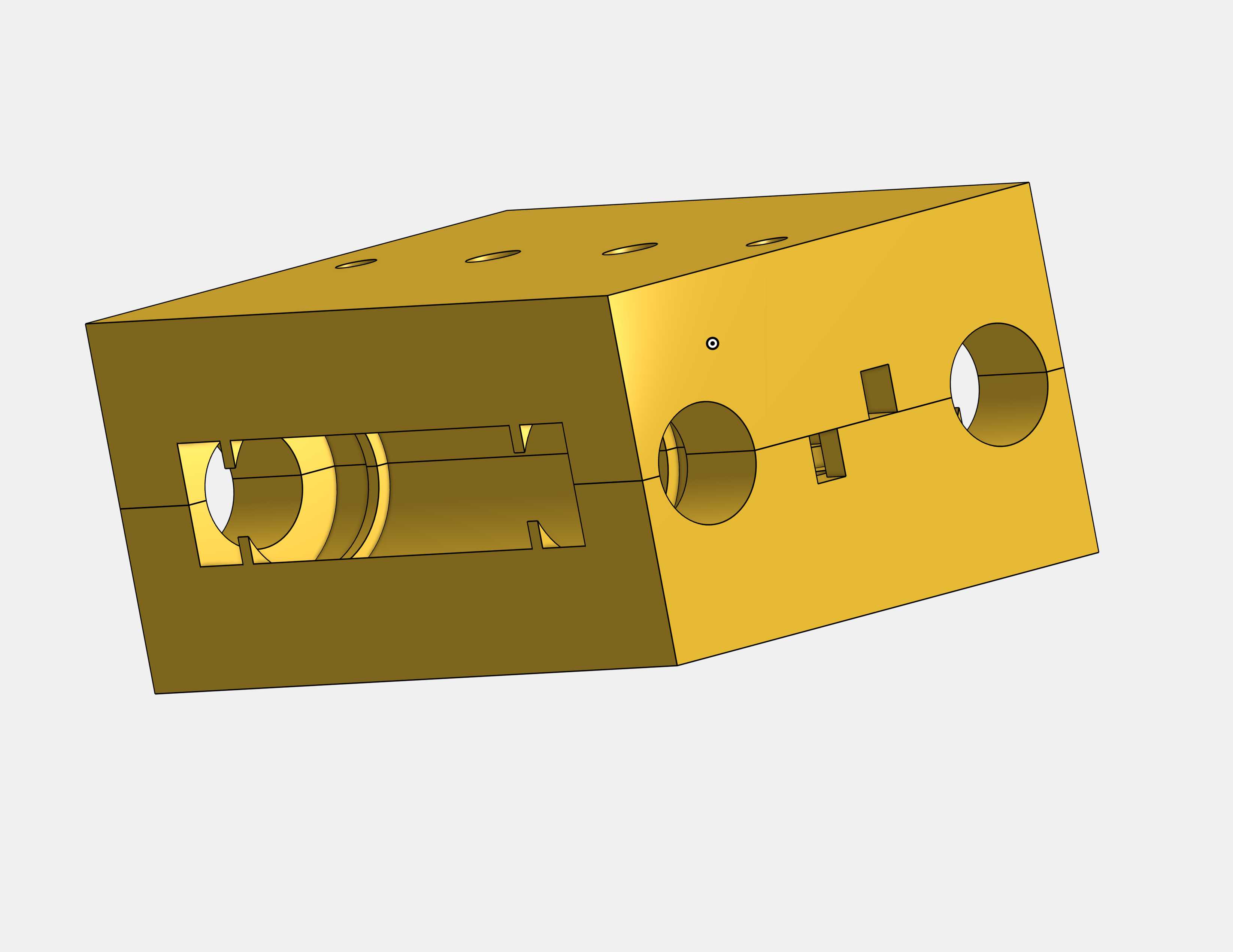

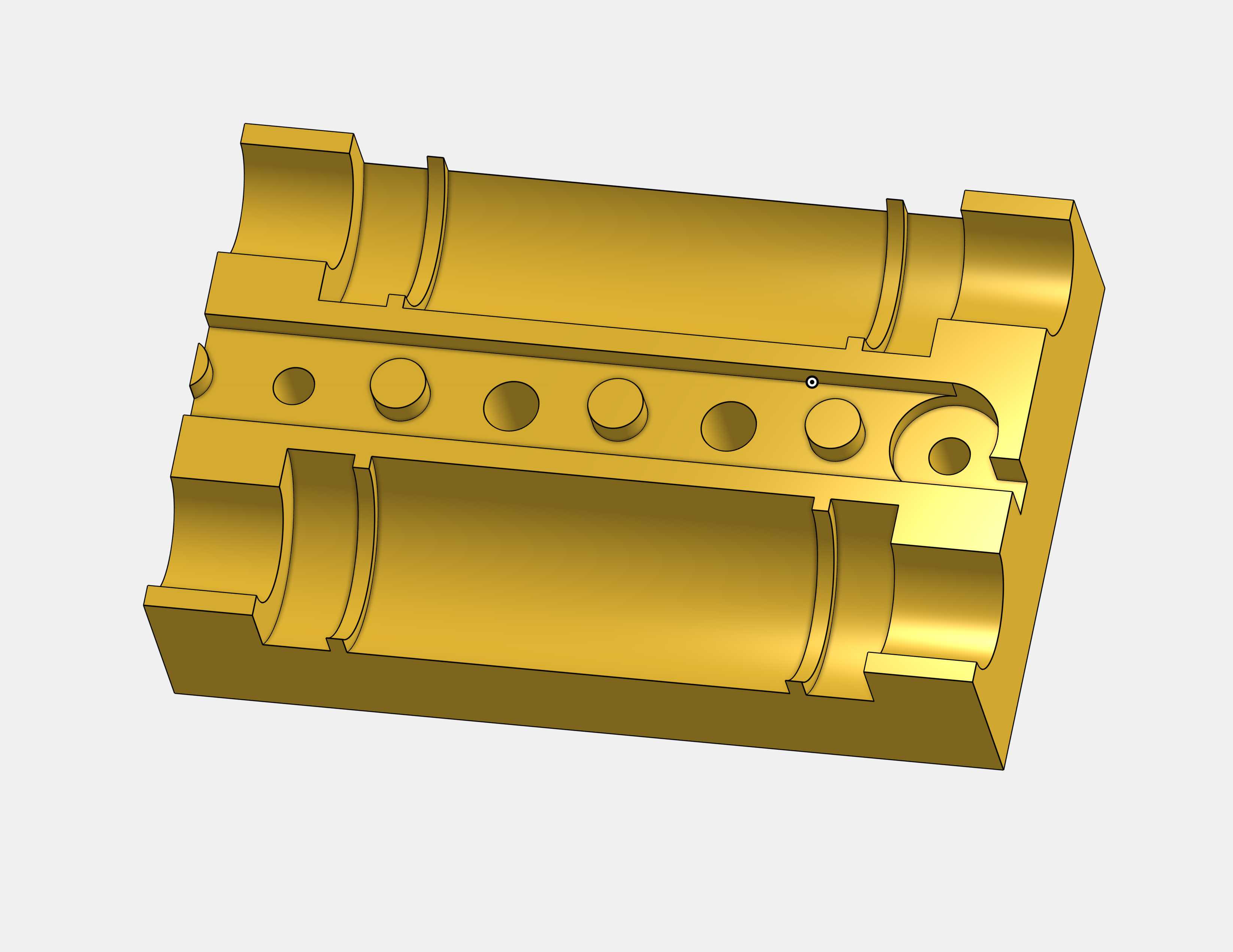

设计层面上，该部件采用对称分体结构，单个零件打印完成后通过螺丝锁紧拼合，这种设计一方面降低了3D打印的成型难度，避免一体打印时内部夹持腔出现支撑残留，影响轴承与导轨的装配精度，另一方面对夹式的结构可以通过调整螺丝的锁紧力度，适配存在轻微尺寸公差的外购轴承与导轨，不需要二次修配就能实现紧配合，减少装配时的钳工工作量。部件主体的三个顶面均预留了内螺纹安装孔，可根据实际安装需求固定外部负载、触发挡片或者磁性开关，不需要额外加装转接板，侧面的圆形开孔是轴承的安装定位孔，开孔尺寸与8mm滑动轴承的外径做过渡配合，压入后不会出现轴向窜动，中间的方形开槽是弹簧与钢导轨的安装让位槽，槽体宽度与导轨宽度做小间隙配合，保证弹簧伸缩时不会出现卡滞，导轨滑动时也不会出现径向晃动。

从安装边界来看，该部件的整体宽度适配两根8mm光轴的标准中心距，安装时不需要额外调整光轴的平行度，只要将两个轴承分别穿入两根光轴，就能保证滑动的顺畅度，部件的总厚度控制在紧凑范围内，不会占用过多的安装空间，适合在狭小的设备内腔里布置，背面伸出的锁止导轨凸台厚度与常规的机械锁舌卡槽尺寸匹配，不需要额外加工锁止配合面，拼合后的分体结构接缝处做了定位止口设计，锁紧螺丝时不会出现两个半体错位的问题，保证轴承孔的同轴度符合滑动要求。在实际使用中，该部件的滑动阻力主要来自滑动轴承与光轴的配合间隙，只要在装配时在轴承内壁涂抹少量润滑脂，就能实现长期免维护的顺畅滑动，弹簧的安装位做了限位凸台，弹簧两端套在凸台上不会出现弹出、错位的问题，即使在高频往复动作中，弹簧的施力方向始终与光轴轴向保持一致，不会出现偏磨导致的部件卡顿。
