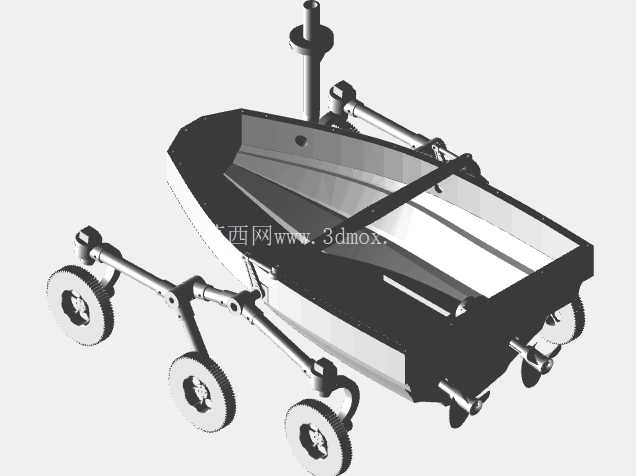

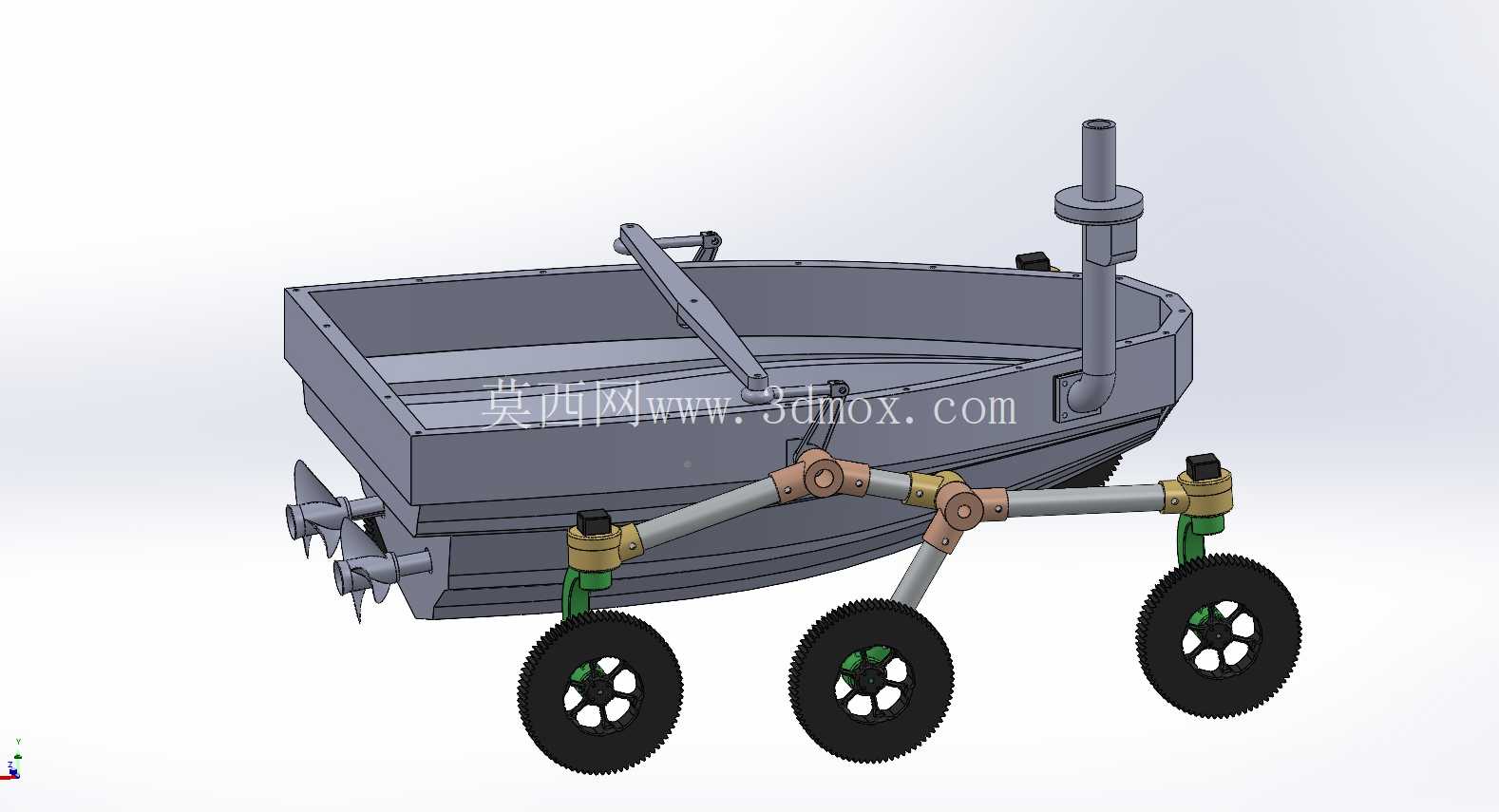

救援船配套摇臂式救生转向架结构

在近岸水域救援、滩涂应急搜救场景中，常规救援艇往往面临浅滩搁浅、近岸礁石区无法抵近、水陆衔接段转运效率低的痛点，这款搭载于救援船体的摇臂转向架机构，正是针对这类复杂作业环境设计的行走与转向集成装置。从实际作业逻辑来看，该机构并非独立运行的行走设备，而是作为救援船的配套附属结构，在船体需要跨越水陆交界区域、浅滩短距离移动时提供支撑与移动能力，同时兼顾水面航行时的结构收纳合理性，避免额外增加船体航行阻力。

从功能特性上拆解，整套机构采用多组摇臂铰接结构连接行走轮组与船体底座，每个摇臂节点都设置了独立的转动副，允许单轮根据滩涂、碎石岸线的不平整地形自适应调整高度，保证四个行走轮始终与地面保持有效接触，避免单轮悬空导致的牵引力不足问题。转向功能集成在摇臂与船体的连接基座位置，通过上部伸出的转向立柱传递转向力矩，可同步调整所有轮组的行进方向，相比传统的差速转向结构，这种集中转向的设计在低速重载的救援场景下转向精度更高，操作人员在船体上即可完成方向控制，无需额外人员在岸侧辅助牵引。

设计思路上，整套结构优先考虑了救援场景的可靠性要求，所有铰接位置都预留了密封件安装空间，避免水面航行时水汽、泥沙进入转动间隙造成卡滞；船体连接底座采用与船底弧度匹配的贴合式安装面，安装时无需对原有救援船的船体结构做大规模切割改造，仅需通过螺栓紧固即可完成装配，适配多数中小型充气救援艇、硬质铝合金救援船的底部安装尺寸。行走轮采用宽幅防滑轮面设计，轮面纹路针对滩涂泥泞地面做了抓地力优化，同时轮体材质选用耐海水腐蚀的增强尼龙材质，长期接触咸湿环境也不会出现锈蚀问题，降低日常维护的工作量。

从安装边界与尺寸适配角度来看，整套摇臂转向架在完全展开状态下，轮组外侧宽度不超过救援船的最大舷宽，避免在狭窄水道航行时轮组与两侧礁石、障碍物发生剐蹭；摇臂向上折叠收纳后，轮组最低点高于船底吃水线150mm以上，水面高速航行时不会产生额外的水阻，也不会被水面漂浮的杂物缠绕。转向立柱的高度设置在船体甲板以上300mm位置，刚好适配操作人员站立操作的手部高度，无需弯腰即可完成转向操作，长时间作业也不会产生过度疲劳。

在实际作业流程中，当救援船航行至距离岸边还有一定距离、水深不足以支撑船体继续漂浮时，操作人员可放下摇臂轮组，让轮组接触水底滩涂，通过转向机构控制船体方向，依靠船体自身的推进动力或者人力辅助推动，即可让救援船直接行驶到岸滩坚实地面，无需被困人员涉水登船，也避免救援人员下水施救时遭遇暗流、碎石划伤的风险。完成救援任务后，只需将摇臂向上翻折锁定，即可切换回正常水面航行状态，整套切换过程无需借助额外工具，单人在1分钟内即可完成操作，完全符合应急救援场景下的快速响应要求。

结构细节上，摇臂主体采用等强度梁设计，在靠近船体连接端的位置做了截面加厚处理，承受船体满载重量时的最大弯曲应力控制在材料许用应力的60%以内，预留足够的安全冗余，即使在颠簸的乱石滩行驶也不会出现结构变形、断裂的问题。轮组与摇臂的连接位置设置了缓冲阻尼结构，在岸滩行驶遇到凸起障碍时可以吸收部分冲击，避免刚性冲击传递到船体上，保障船上搭载的被困人员、救援设备的稳定性。转向传动部分采用齿轮啮合结构，不存在皮带传动打滑、链条传动脱链的风险，即使沾附泥沙也能稳定传递转向力矩，适配救援场景下的恶劣使用环境。
