适配OpenMV Cam的继电器卡扣式屏蔽罩

　　在嵌入式视觉开发与小型自动化控制场景中，OpenMV Cam作为轻量化机器视觉模块，常需要搭配继电器扩展模块实现负载通断控制，而继电器模块在通断瞬间产生的电磁脉冲容易干扰视觉模块的图像采集稳定性，同时外露的继电器引脚也存在误触短路、积灰受潮的风险，这款屏蔽罩正是针对该类配套场景设计的结构防护件。从实际安装逻辑来看，该屏蔽罩采用全包裹式结构覆盖继电器模块主体，侧面预留对应排针的伸出缺口，不会干涉继电器与OpenMV Cam主板的插装连接，排针缺口的尺寸公差控制在0.1mm范围内，既保证安装时的对位顺畅，也能避免间隙过大导致的电磁泄漏。

　　卡扣式的安装结构是设计的核心考量，区别于螺丝固定需要在主板上预留安装孔位的方案，卡扣直接卡合在3D打印外壳的OpenMV Cam顶部边缘，卡爪的倒扣角度设计为15度，既保证安装后卡合到位无松旷，也能在需要拆卸时通过塑料楔形工具从卡扣缝隙处撬动分离，设计时特意规避了一字螺丝刀的拆卸适配，因为金属螺丝刀的硬接触容易撬裂3D打印外壳的薄壁结构，同时也可能划伤主板上的贴片元件。

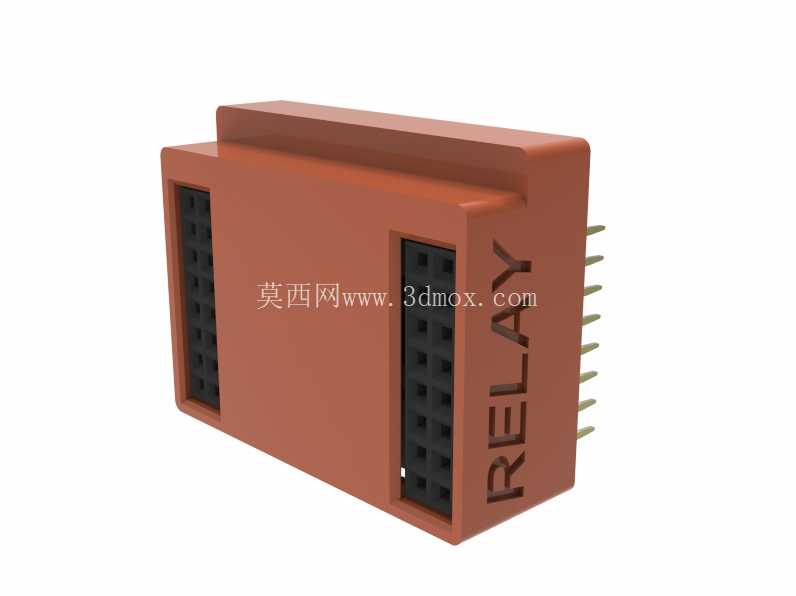

　　屏蔽罩的侧壁厚度设置为1.8mm，在3D打印成型时不会出现薄壁翘曲问题，同时足够的壁厚可以提升电磁屏蔽的效能，减少继电器线圈吸合释放时产生的电磁辐射对旁边视觉传感器的干扰，侧面印刷的RELAY标识采用凹刻处理，不会因为长期摩擦出现标识脱落，方便在多模块堆叠的设备中快速识别继电器模块位置。安装边界方面，屏蔽罩装配完成后，整体突出OpenMV Cam外壳顶部的高度为12mm，不会遮挡镜头的视场范围，左右两侧与外壳边缘齐平，不会额外增加模块的整体宽度，方便将整套视觉加继电器控制模块嵌入到小型设备的安装腔体内，排针伸出屏蔽罩端面的长度保留了3mm，足够与杜邦线或外接端子稳定连接，不会因为屏蔽罩的包裹导致接线长度不足。

　　在实际工业现场的小型检测设备应用中，这类带屏蔽罩的继电器模块可以直接安装在视觉传感器旁，不需要额外预留电磁屏蔽的隔离距离，能够缩小整套控制单元的安装体积，卡扣式的设计也方便现场维护时快速更换继电器模块，不需要拧动多颗固定螺丝，提升维护效率。设计时还考虑了隐藏式安装版本的使用场景，当屏蔽罩完全卡入到位后，卡扣会嵌入外壳内壁的卡槽内，此时如果强行拆卸很容易带动主板移位，因此该结构更适合不需要频繁拆卸继电器的长期运行设备，在装配前需要确认继电器模块的功能调试完成，避免装配后拆卸带来的电路板损坏风险。屏蔽罩的内表面与继电器模块本体之间预留了0.2mm的间隙，不会因为3D打印的尺寸误差导致装配时挤压继电器外壳，同时间隙内的空气层也能辅助继电器工作时的散热，避免长期通电时热量积聚在屏蔽罩内部影响继电器的触点寿命。
