透明外壳多触点电磁继电器结构设计

项目分类:继电器 发布时间:2026-02-28 ID:1141521
  • 透明外壳多触点电磁继电器结构设计
  • 透明外壳多触点电磁继电器结构设计
  • 透明外壳多触点电磁继电器结构设计
  • 透明外壳多触点电磁继电器结构设计
  • 透明外壳多触点电磁继电器结构设计
  • 透明外壳多触点电磁继电器结构设计

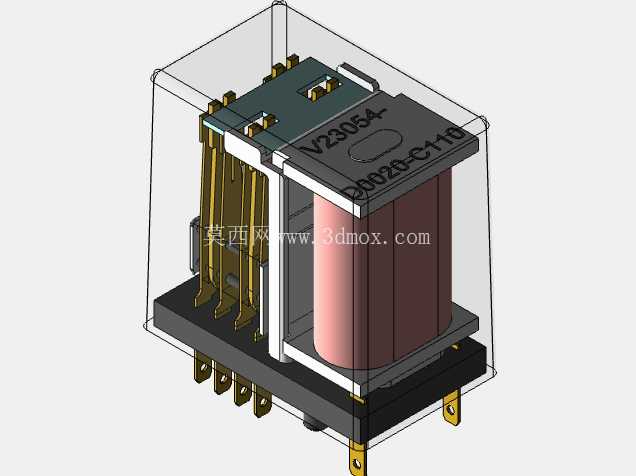

  在工业电气控制回路、低压配电终端、自动化设备信号转接场景里,这类多触点电磁继电器是承担小功率信号通断、控制回路扩容、强弱电隔离的核心基础元件,日常选型和结构设计阶段,需要把实际安装边界、触点负载匹配、动作可靠性这些落地需求放在首位,不能只停留在外观造型层面。从结构拆解来看,这款继电器采用透明聚碳酸酯外壳设计,并非为了视觉展示效果,而是方便现场运维人员直接观察内部触点烧蚀情况、衔铁动作状态,不用拆解外壳就能快速判断设备是否存在卡滞、触点熔焊这类常见故障,大幅降低现场排查的时间成本。

  内部核心的电磁线圈采用漆包线分层绕制在绝缘骨架上,骨架预留了引脚焊盘位置,线圈两端直接焊接到底部引出插脚,减少中间转接导线带来的接触电阻问题,线圈外侧包裹的绝缘层兼顾了耐热与绝缘性能,适配长期通电工况下的温升要求。触点部分采用多组并列排布的常开常闭组合结构,静触点直接固定在底部绝缘基座的卡槽内,动触点通过簧片与衔铁传动结构连接,簧片采用高弹性铜合金材质,既保证动作时的触点压力足够降低接触电阻,又能在长期往复动作下保持弹性不发生塑性形变,每组触点之间都设置了绝缘隔筋,避免分断时产生的电弧引发极间短路,适配交流220V、直流24V等常见控制电压的分断需求。

  安装结构上,底部采用标准间距的直插式引脚,引脚尺寸与市面通用PCB板安装孔位、继电器底座插孔完全匹配,既可以直接焊接在印刷电路板上做板载控制元件,也能搭配对应针数的导轨安装底座,装在低压配电柜的标准导轨上做回路控制元件,外壳底部预留的定位凸台,能在插装时快速对准安装位,避免引脚受力弯折。设计过程中,需要重点考量衔铁的动作行程,行程过短会导致触点压力不足,长期使用容易出现接触不良、触点发热烧蚀的问题,行程过长则会增大线圈吸合功率,同时加剧动作时的机械碰撞,缩短整体使用寿命;外壳与内部基座的配合采用卡扣加密封胶槽的结构,既可以在生产时快速装配,又能阻挡工业现场的粉尘、潮气进入内部,避免触点氧化、绝缘性能下降的问题。

  在实际设备选型匹配时,这类多触点继电器常用来对接PLC输出端口,把PLC输出的小电流信号扩容后,驱动接触器线圈、电磁阀、指示灯这类负载,同时实现控制回路与负载回路的电气隔离,避免负载侧的浪涌电压冲击损坏PLC输出端口;在小型自动化设备里,也可以直接用这类继电器控制小功率电机、加热片的通断,省去中间接触器的安装空间,压缩设备整体的电控体积。建模过程中,所有零件的配合公差都按照电气元件的行业标准设置,引脚的位置度公差控制在0.1mm以内,保证批量生产时的插装兼容性,线圈与外壳之间预留了足够的散热间隙,避免长期通电时热量积聚加速绝缘层老化,触点部分的开合角度经过反复校核,保证分断时的电气间隙满足安全规范要求,不会出现爬电、击穿的风险。
