可调节口罩耳挂减压支架设计

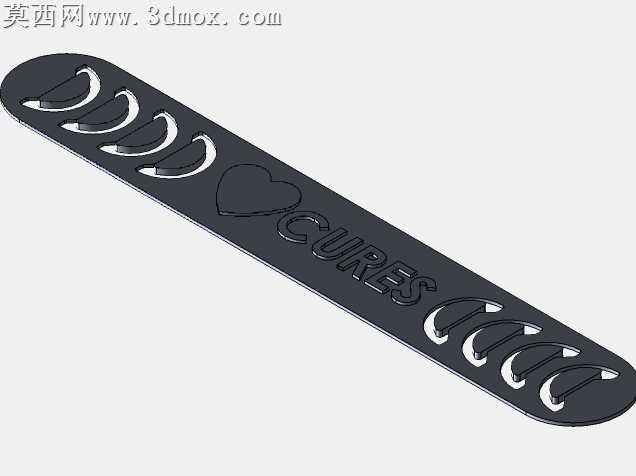

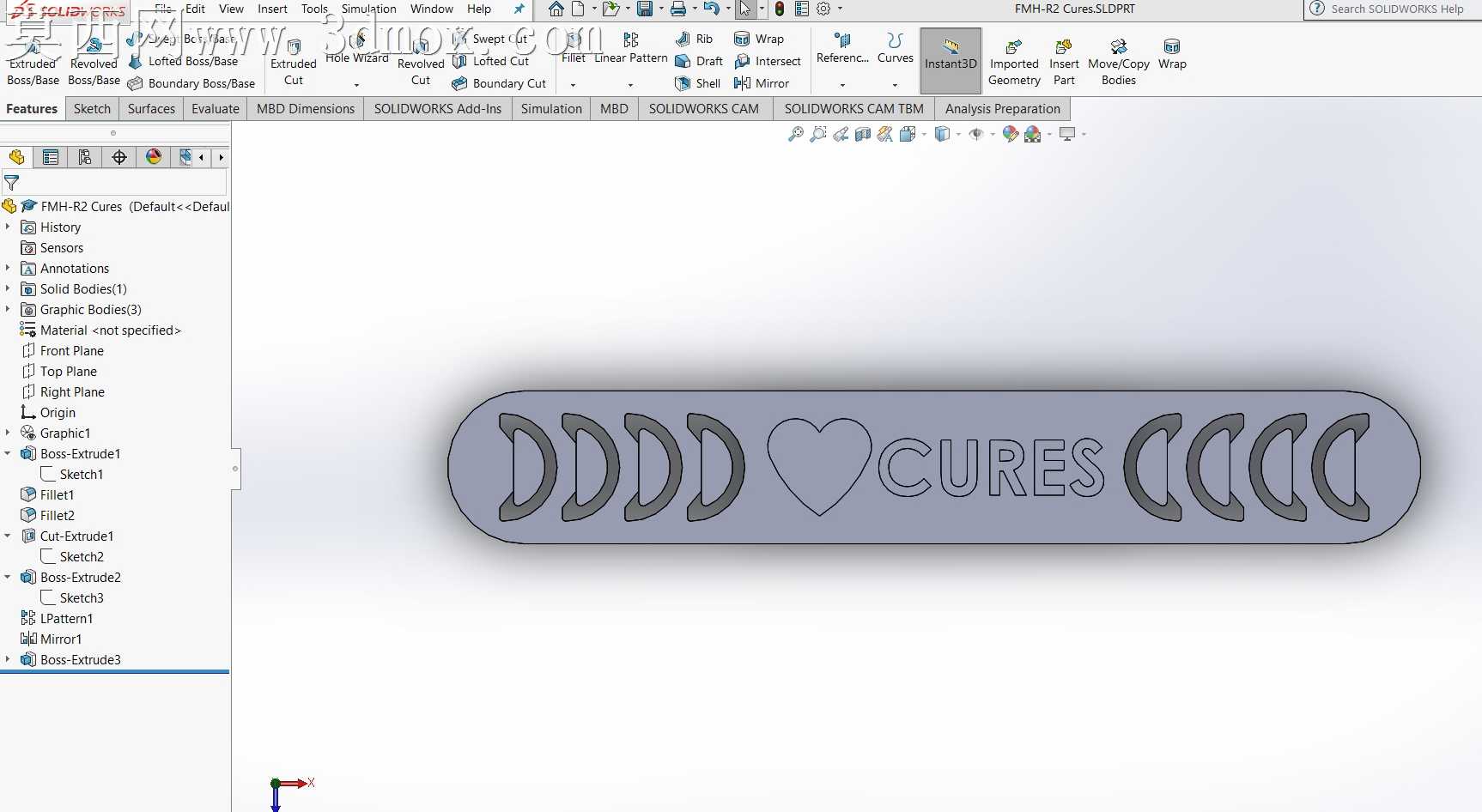

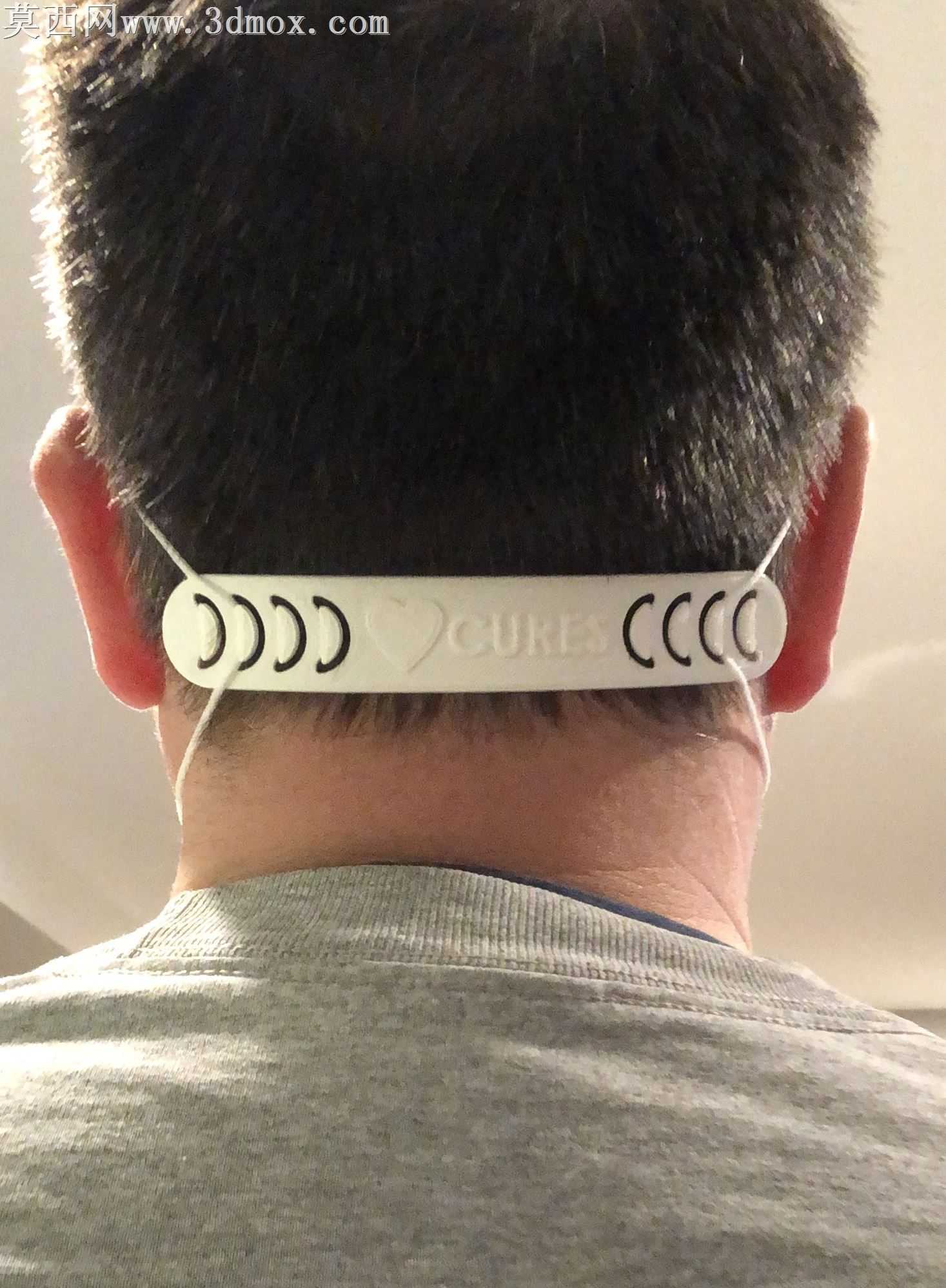

本模型为适配口罩佩戴场景设计的耳挂减压支架，采用SolidWorks完成全参数化三维建模，建模过程中以人体后颈轮廓曲率为基准构建主体曲面，通过放样、曲面剪裁、加厚特征生成贴合颈部的弧形基体，保证佩戴时与皮肤接触的贴合度，避免局部凸起造成的硌压不适。支架主体两侧对称设置多组月牙形卡槽结构，建模时对卡槽边缘做了R0.8mm的圆角过渡处理，既保证口罩耳挂绳可顺利卡入卡槽完成固定，又能避免尖锐棱边磨损耳绳、降低长期使用的断裂风险，同时多档位卡槽设计可适配不同头围尺寸的使用需求，针对偏大或偏小的佩戴尺寸，可通过调整耳挂卡入的卡槽位置实现张力调节，相比初始版本将刻度调节区间优化了10%，适配性更强。模型完成结构建模后，在KeyShot中完成渲染材质设置，主体采用哑光医用级塑料材质，调整材质粗糙度为0.6、反射率0.1，模拟常用PP防疫耗材的真实质感，渲染场景采用柔和侧逆光打光，清晰呈现支架佩戴在颈部的实际使用状态，直观展示耳挂从耳部转移至颈后支架的受力路径，从结构上解决长期佩戴口罩时耳挂对耳后皮肤的压迫勒痕问题。模型同时完成了装配干涉检查，确认各卡槽结构无结构冲突，整体壁厚均匀控制在2mm，既保证支架的结构强度不易弯折断裂，又控制整体重量降低颈部佩戴负担，所有结构特征均做了薄壁适配优化，可直接导出STL格式用于3D打印快速制作，也可通过STEP、IGS格式导入其他三维软件进行结构微调，适配不同的生产加工需求。设计初衷是为防疫场景下长期佩戴口罩的医护人员、一线工作人员提供护耳减压解决方案，通过结构设计将耳挂的拉力分散到颈后区域，缓解耳后长时间受压产生的不适感，整体结构无多余零散部件，一体成型的设计降低了生产和使用的复杂度，佩戴操作简单便捷，无需额外辅助配件即可完成口罩耳挂的固定调节。
