优化款21g轻量化防护面罩结构设计

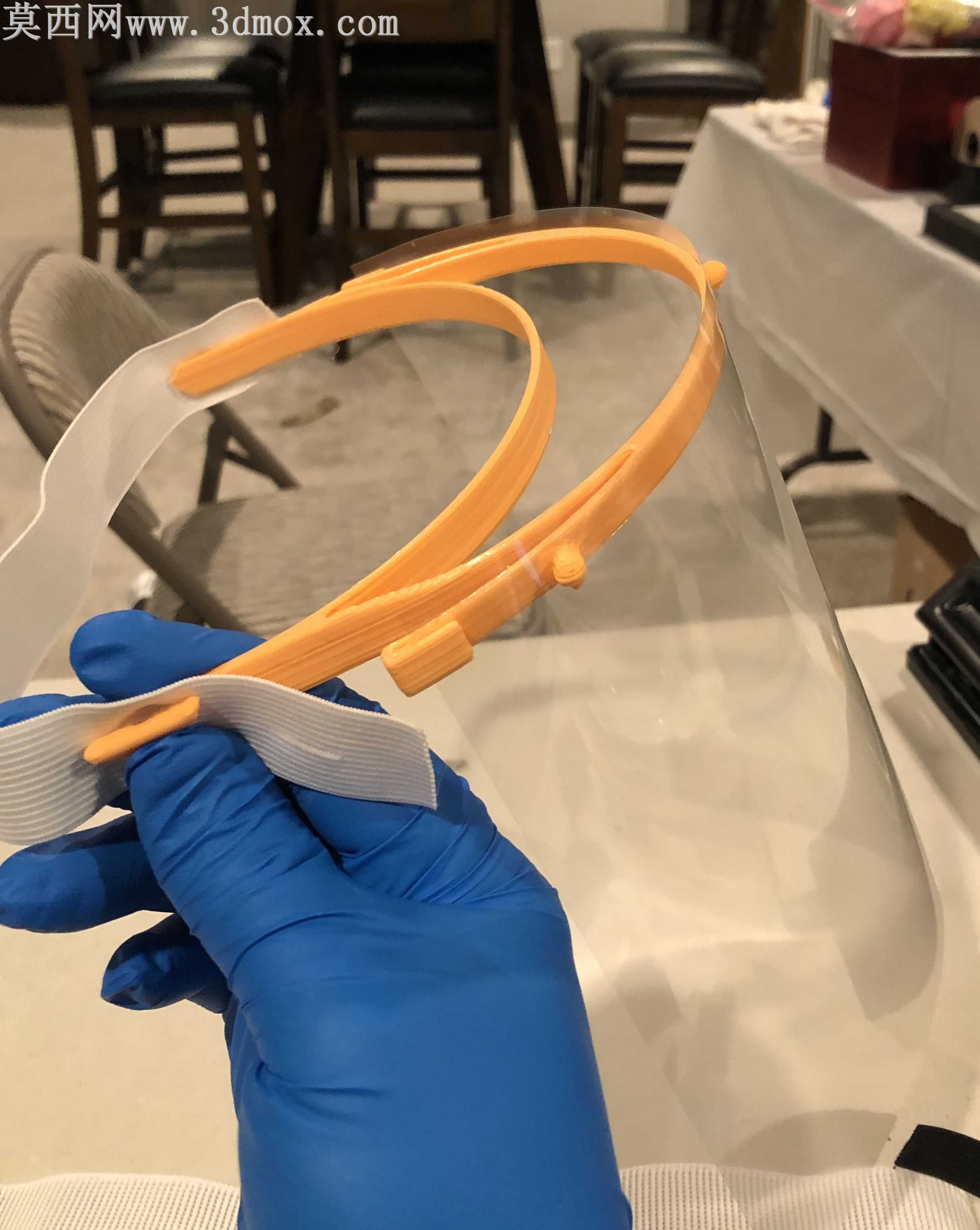

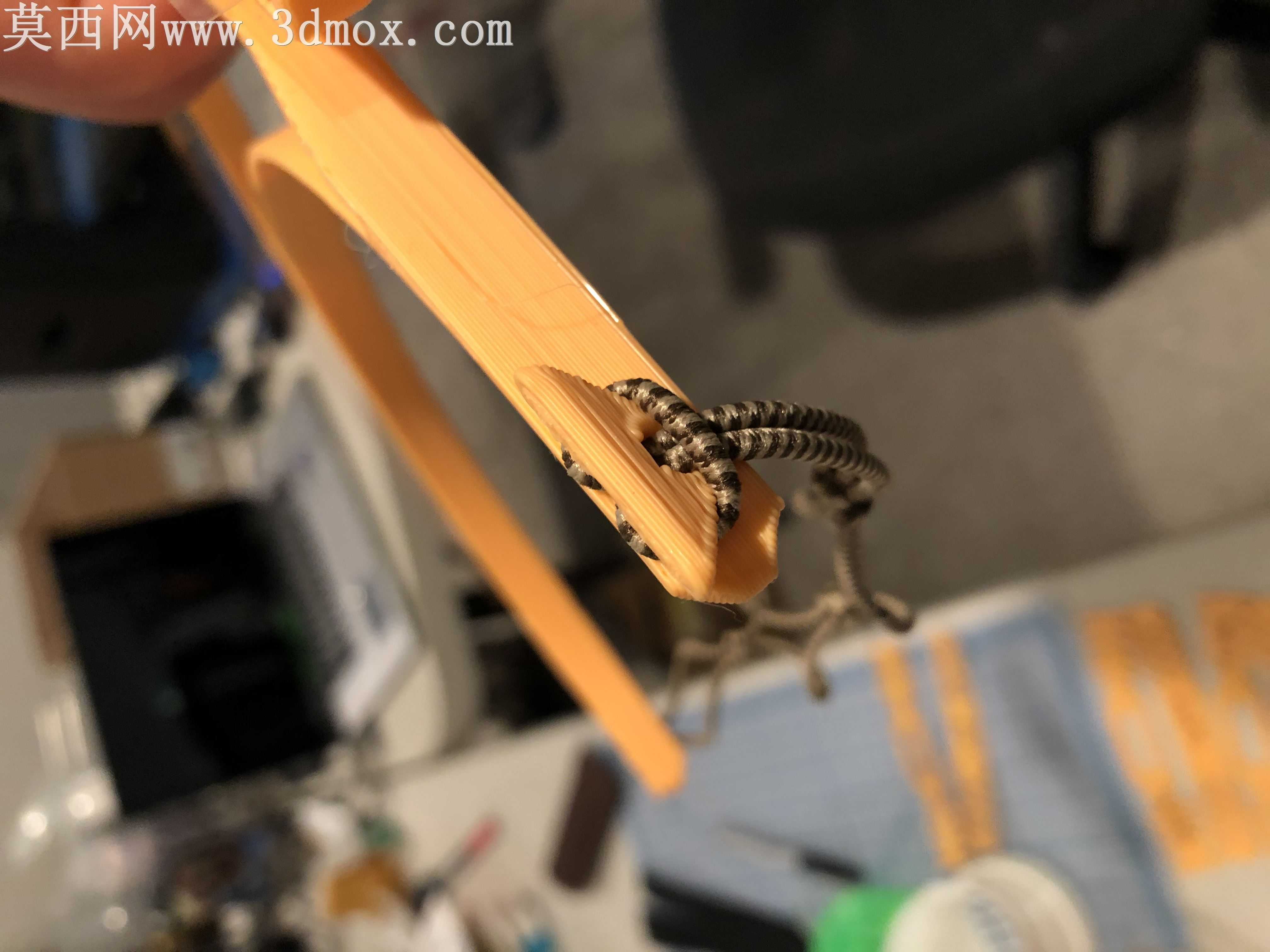

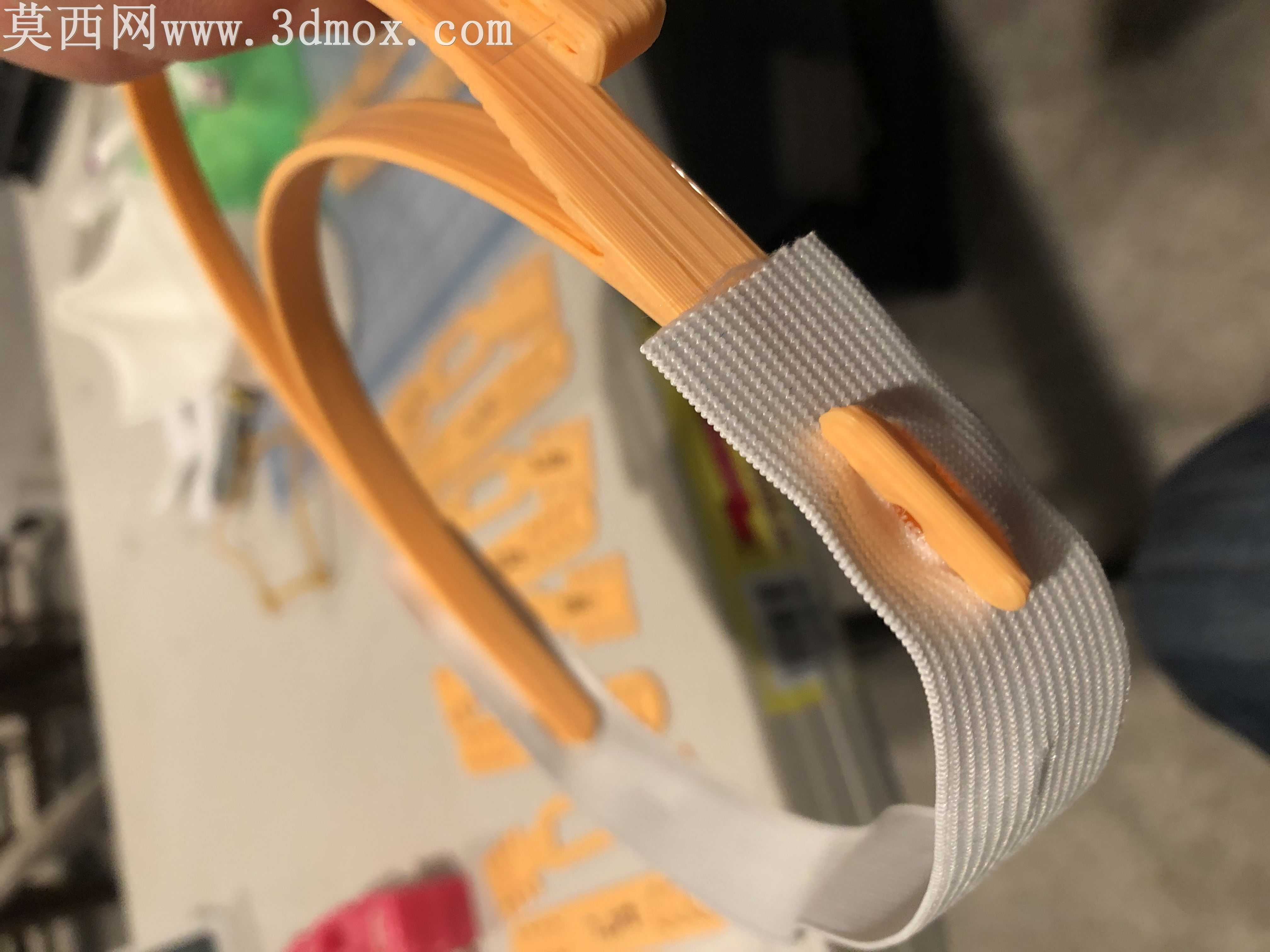

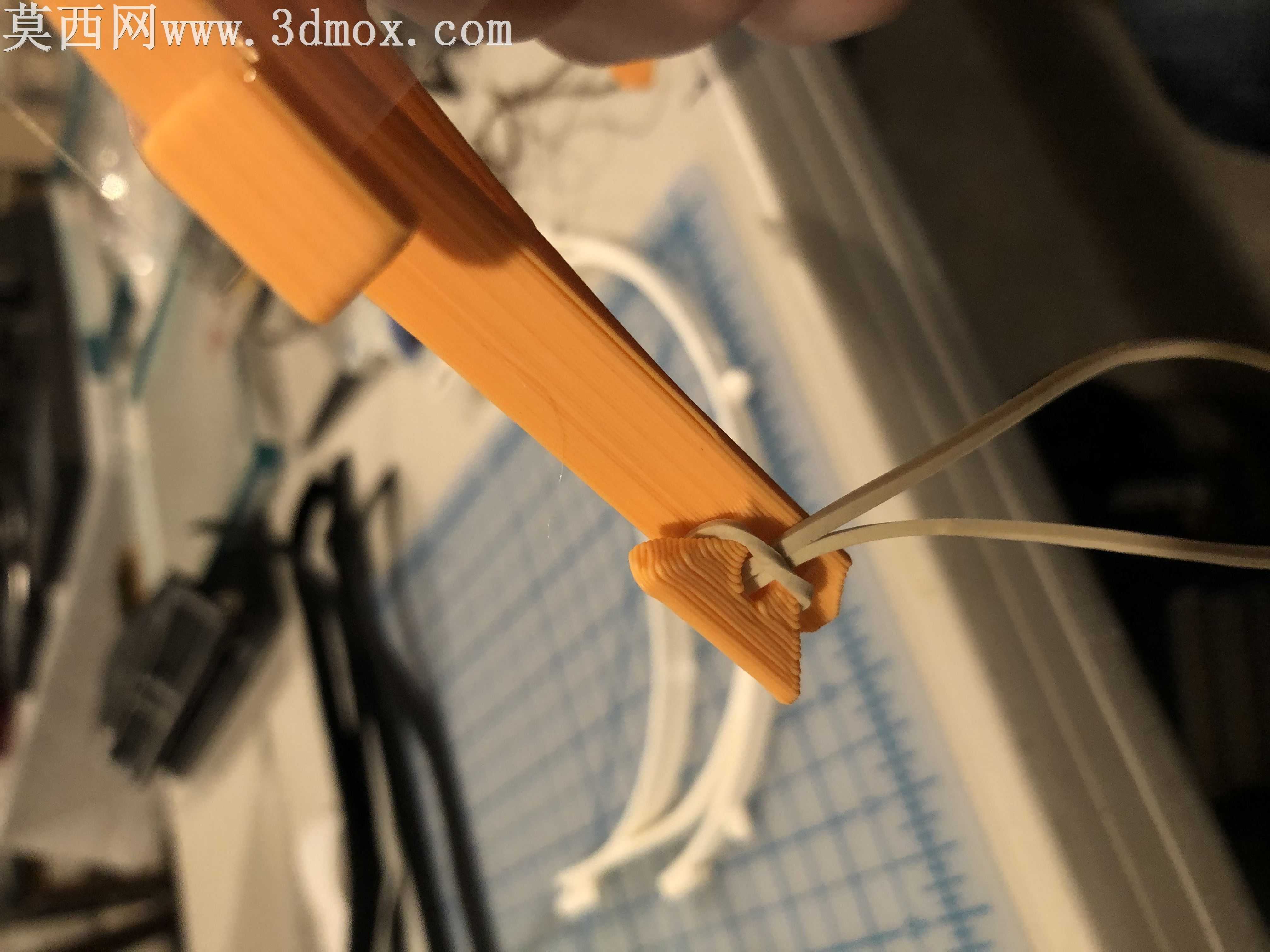

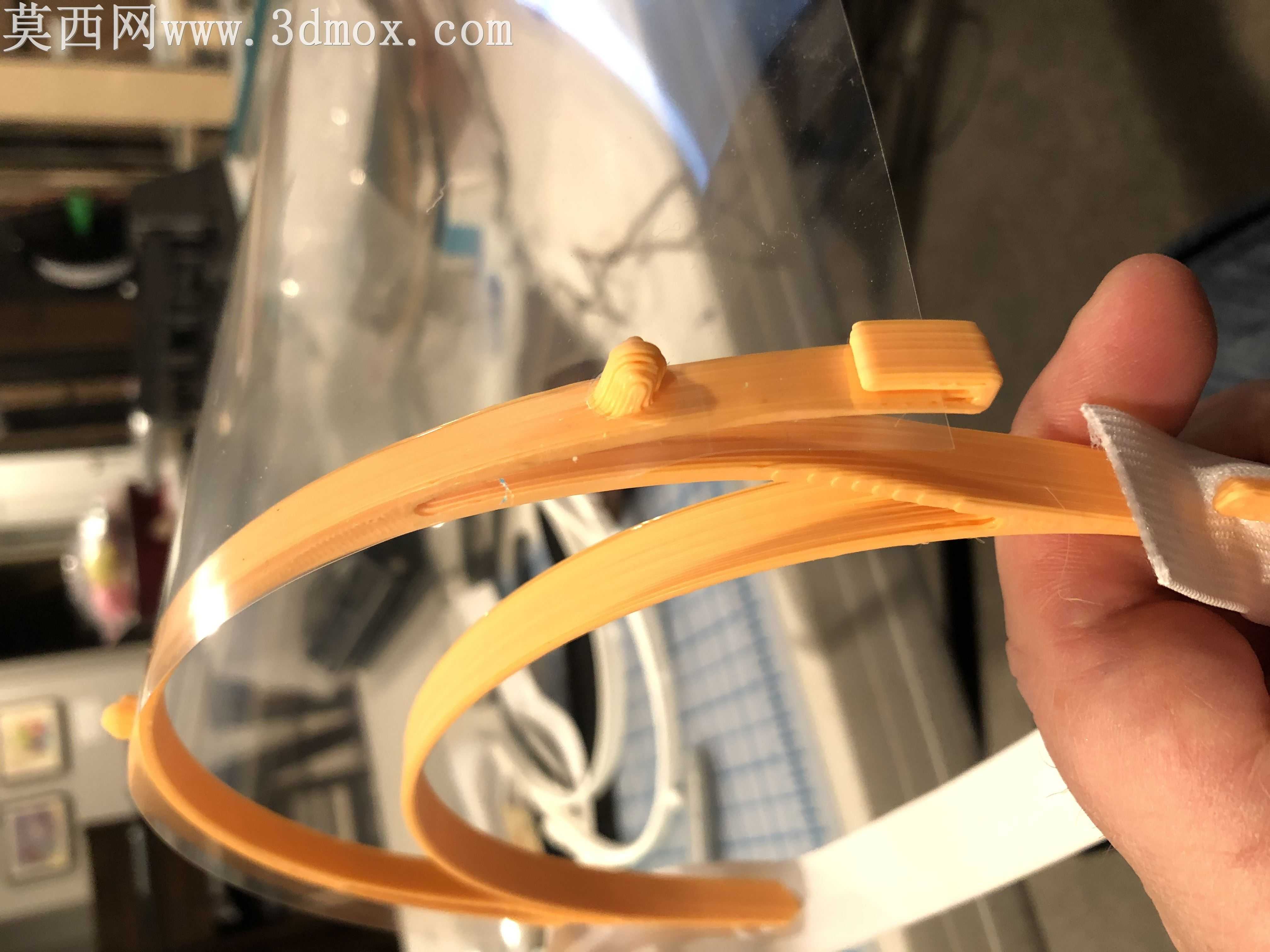

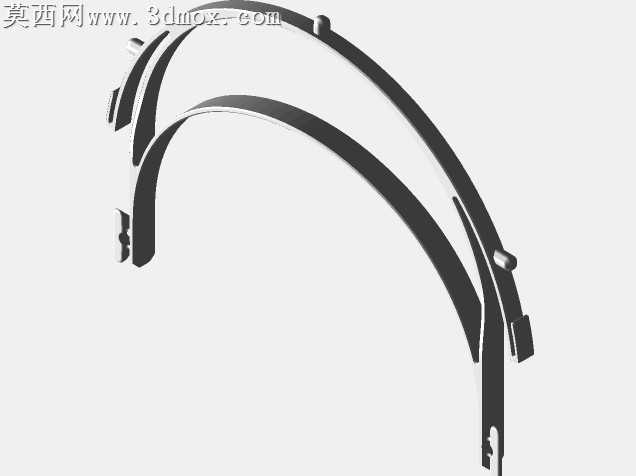

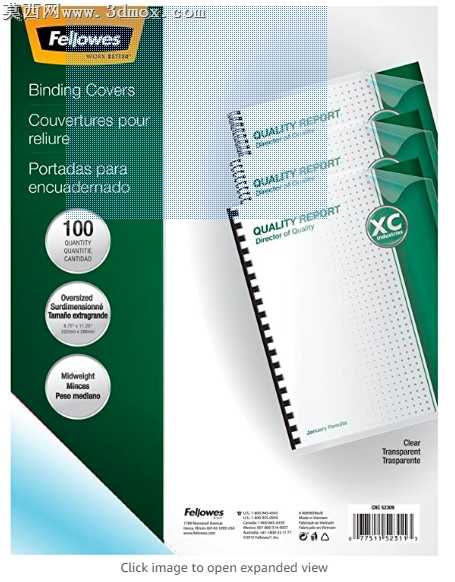

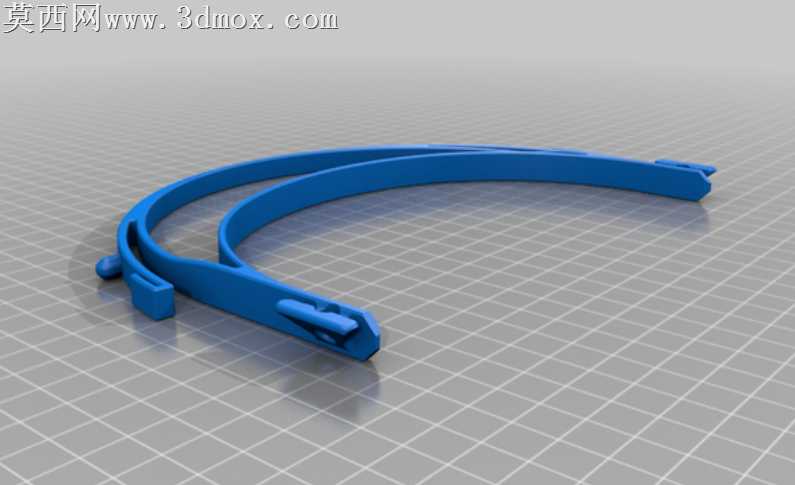

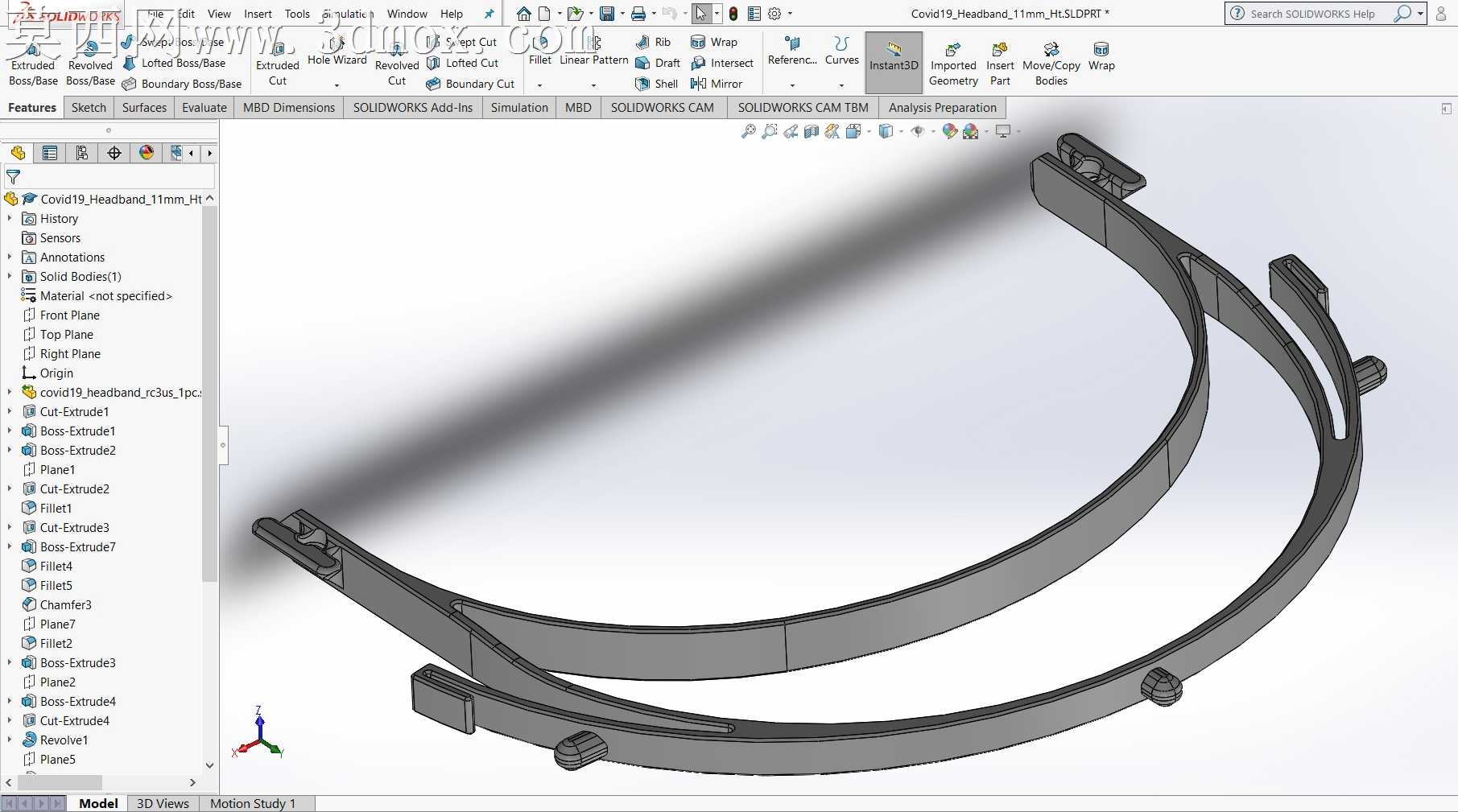

本款防护面罩采用三维参数化建模完成整体结构设计，整体重量控制在21g，兼顾佩戴舒适度与结构防护性能。建模阶段针对初代版本打印耗时偏长的问题进行多轮结构迭代优化，首先调整护板安装柱结构，将两侧护板安装柱加长1.5mm、中心段加长1mm，在框架两端增设护板固定钩，确保护板与框架接触位置定位精准，避免使用过程中护板被扯脱、移位剐蹭，同时适配透明报表类封面材质的使用需求，将挂钩位置向与防护罩接触的框架末端后移1.5mm，适配比标准8.5x11尺寸略窄的封面材料，该结构调整同时兼容两种尺寸的防护面屏安装。针对佩戴固定结构，设计了5.3mm规格的挂孔沿头带附件，可兼容扁平弹性带、橡筋带、发带等多种固定带类型，解决了初代RC3设计中扁平弹性带仅能维持头部屏蔽安全、佩戴紧绷时易脱落的问题，适配不同头围用户的佩戴需求，无需额外定制专用绑带即可完成组装。为进一步压缩打印时长、提升佩戴轻盈感，在不牺牲结构强度与佩戴舒适度的前提下，将框架前部与额头接触的表面高度从20mm缩减至11mm，仅在接触防护罩的区域额外缩小3mm，既保证了面屏安装的贴合度，又大幅减少打印耗材用量，将单份框架的打印时长从最初预估的2小时以上压缩至1小时14分钟，同时可通过调整打印参数进一步缩短打印周期。建模过程中同步完成各部件的装配干涉校验，确保固定带穿装、面屏卡接、额头贴合的各部位结构无错位，整体框架采用圆弧过渡设计，避免棱角剐蹭皮肤，头带挂孔位置做圆角强化处理，避免长期佩戴拉扯导致结构断裂。渲染阶段采用半透明材质模拟防护面屏的通透视觉效果，框架部分采用暖橙色哑光塑料材质还原实际打印成品质感，搭配蓝色丁腈手套、弹性织带的材质表现，清晰展示产品的实际组装形态与佩戴适配性，所有结构细节均围绕快速打印、舒适佩戴、稳固防护的核心需求设计，适合个人防疫场景下的快速制作与使用。
