适配小型3D打印机的分体式防护面罩框架

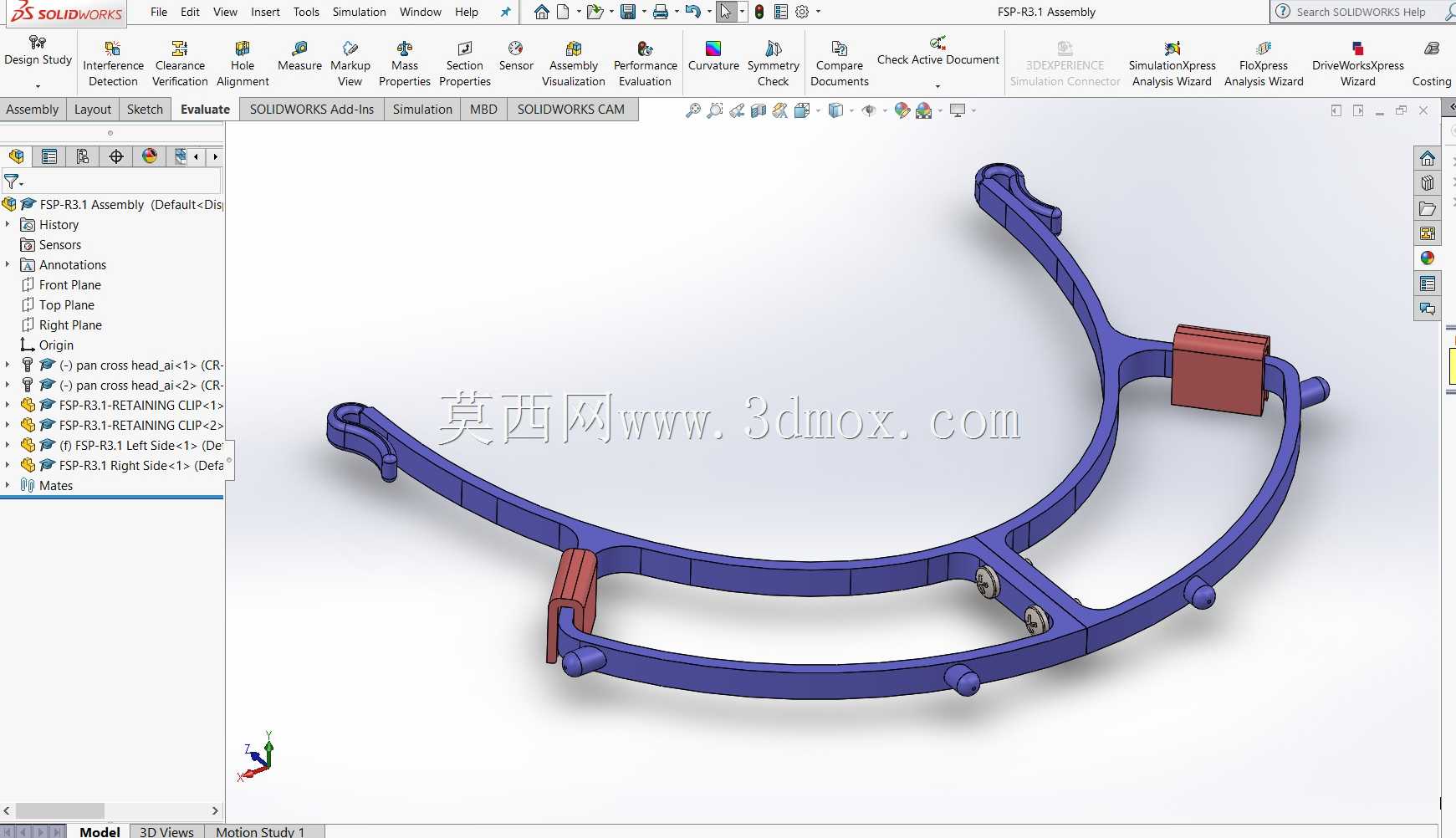

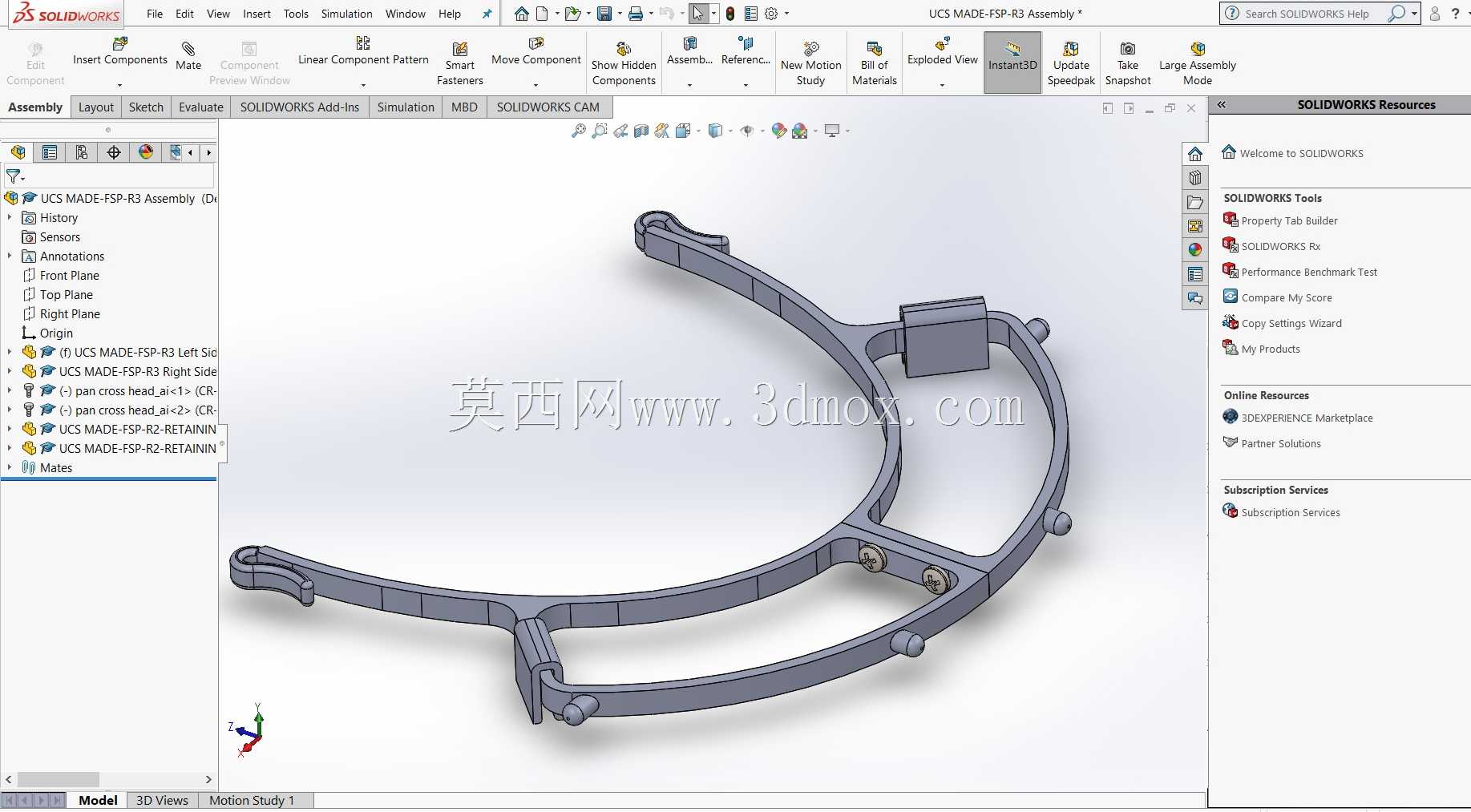

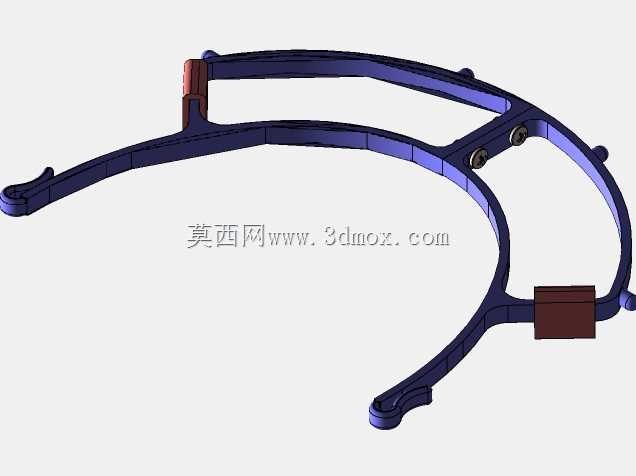

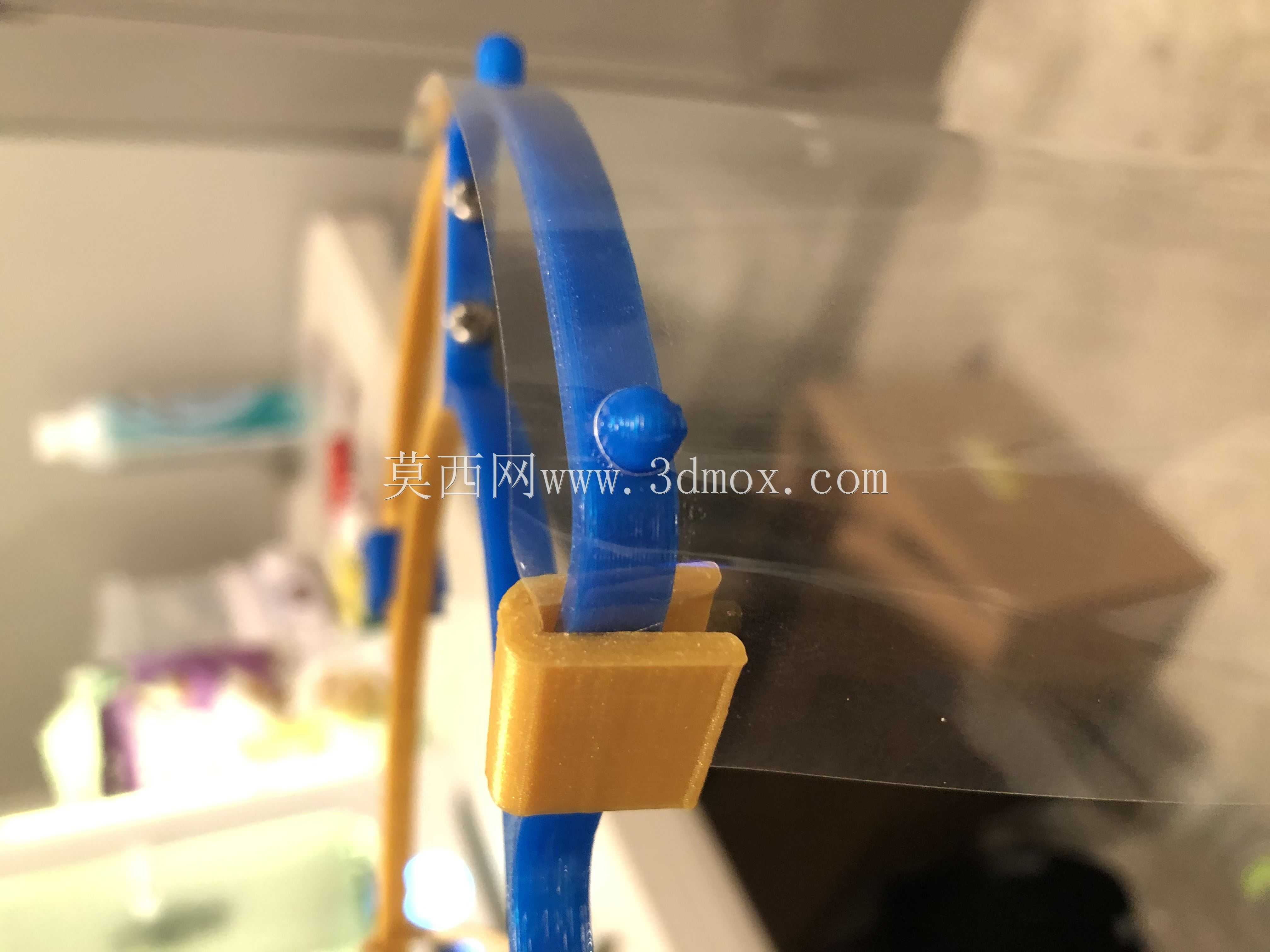

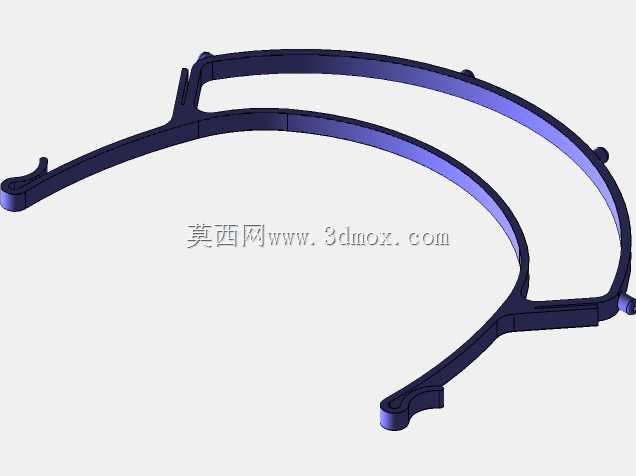

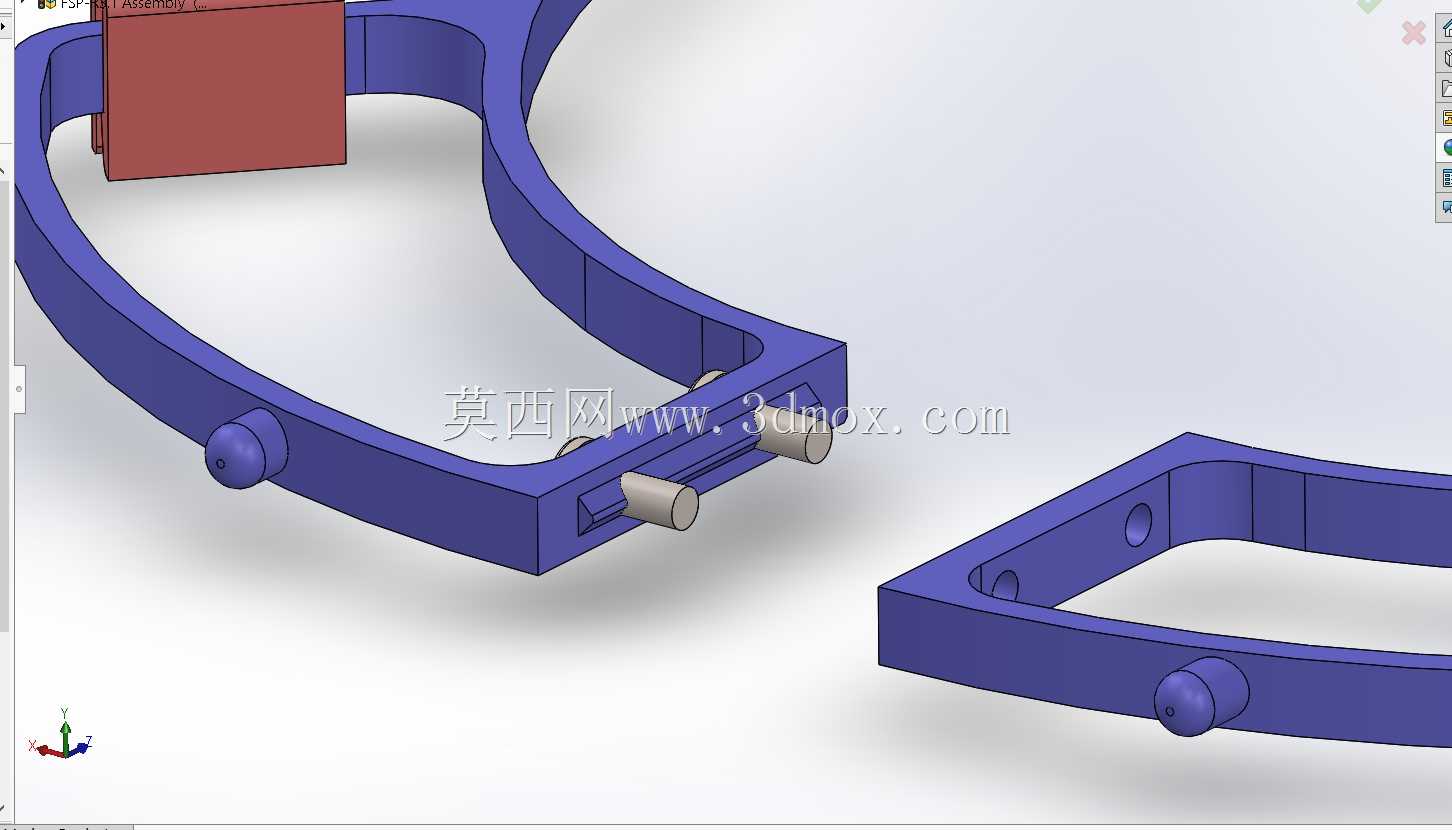

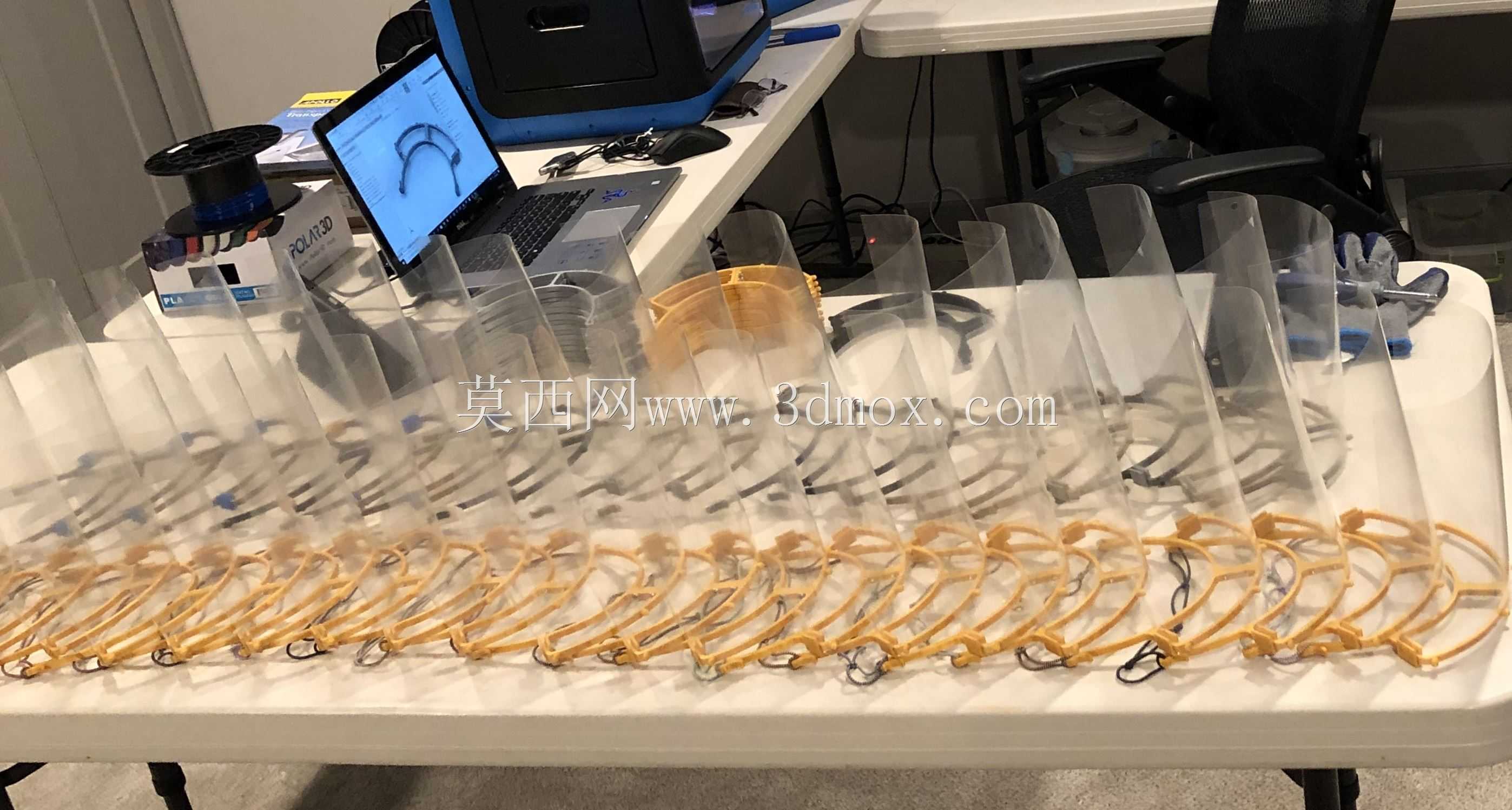

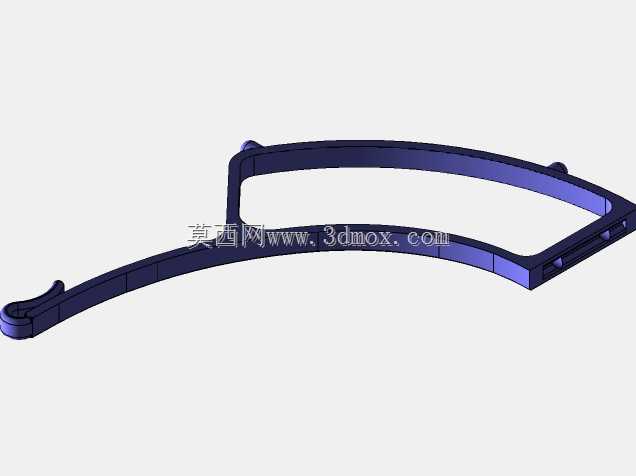

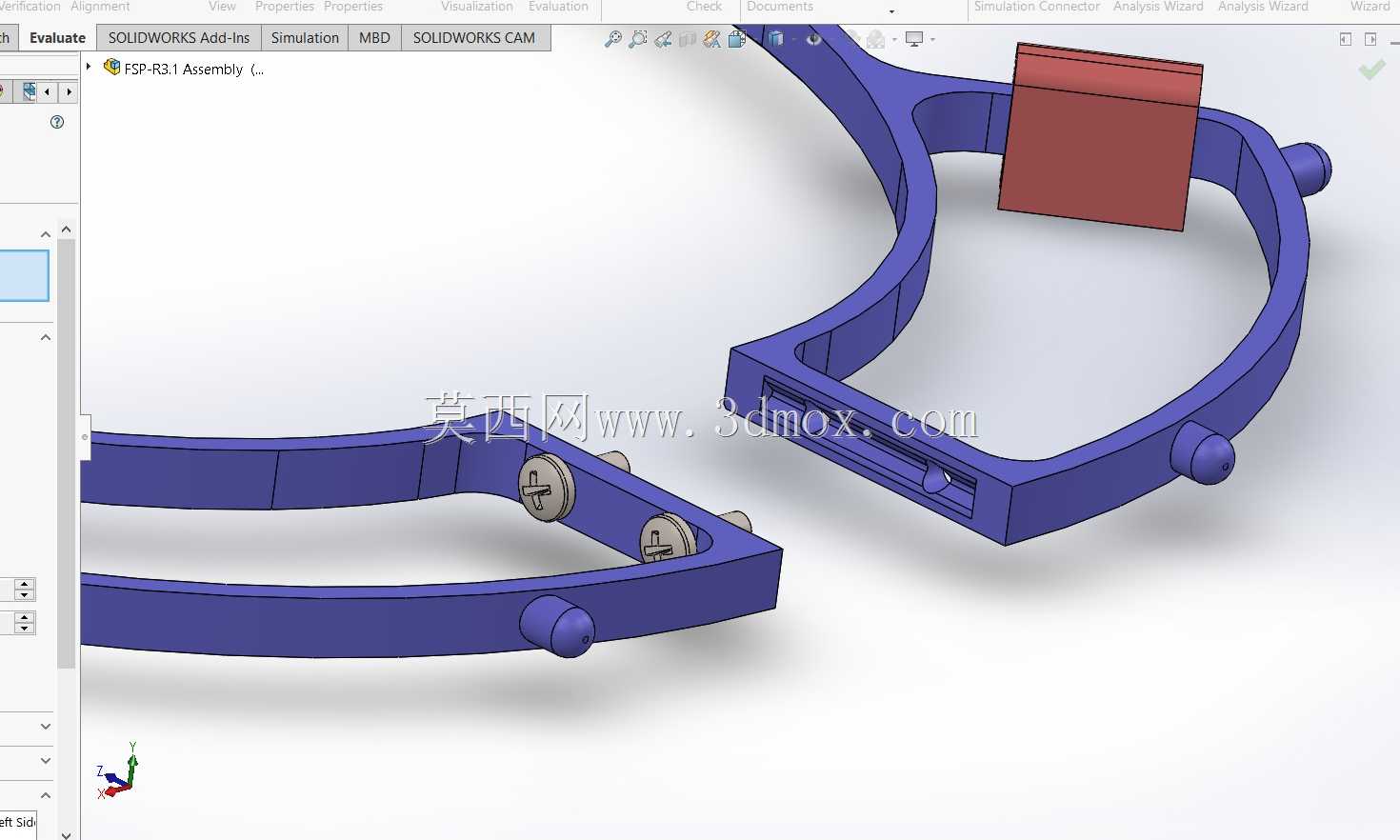

这款面罩框架的设计初衷，是适配打印幅面有限的小型3D打印设备，解决小尺寸成型平台无法一次性打印整幅面罩框架的痛点。从临床一线的实际使用场景出发，面罩需要在预检分诊、常规诊疗、近距离采样等多个场景下使用，既要保证足够的面部覆盖范围，阻挡飞沫、气溶胶的直接喷溅，也要尽可能降低佩戴负担，避免长时间佩戴产生的压痕与不适感。设计过程中首先对成型边界做了拆分处理，将整体框架拆分为左右两个对称部件，拆分后的单个部件尺寸完全控制在常规小型FDM3D打印机的成型幅面范围内，无需大尺寸打印设备即可完成制作，拆分位置选在框架中部受力较小的区域，避免拆分结构影响整体佩戴强度。两个分体部件打印完成后，可采用标准不锈钢紧固件完成拼接，选用不锈钢材质的紧固件，一方面是考虑到医用场景下的消毒需求，不锈钢材质可耐受含氯消毒剂、酒精等常用消杀试剂的反复擦拭，不会出现锈蚀、强度下降的问题，另一方面不锈钢紧固件的通用度高，无需定制特殊连接件，便于应急场景下的快速组装。框架整体采用贴合人体头面部的弧形曲面设计，佩戴时可顺着头部轮廓自然贴合，减少局部压力集中，框架边缘预留了透明防护膜的安装定位结构，防护膜采用5毫米厚度的透明片材，安装时可通过框架上的定位点快速对齐，无需额外测量定位，外角位置设置的3孔冲头定位结构，可配合通用冲孔工具快速完成防护膜的安装孔加工，提升组装效率。框架上预留的固定结构可配合弹性头带使用，适配不同头围的佩戴需求，佩戴后防护膜与面部保持合理间距，不会直接接触口鼻，提升长时间佩戴的舒适度，同时足够的覆盖范围可对眼周、口鼻区域形成完整的正面防护。需要注意的是，该结构为应急场景下的快速制作方案，未经过医疗级的专业防护认证，仅作为公共卫生事件下的应急防护补充，使用过程中需配合规范的消杀流程，根据使用场景及时更换防护膜，框架重复使用前需完成彻底消杀。从结构设计角度看，拆分式的设计思路大幅降低了制作门槛，哪怕是只有小型桌面级3D打印机的场所，也可以快速完成框架的打印制作，无需依赖大型工业打印设备，在应急物资紧缺的场景下，可快速实现本地化生产，补充一线防护物资缺口。框架的拼接位置做了定位止口设计，组装时可快速对齐，避免拼接错位导致的框架变形，保证佩戴时的贴合度，整体结构没有复杂的悬空特征，打印时无需添加大量支撑，既减少了打印材料的消耗，也降低了后处理的工作量，进一步缩短了单件的制作周期。
