StepcraftD系列CNC设备车轴防护结构件

在桌面级CNC加工设备的日常使用场景中，开放式外露车轴的防护一直是容易被忽略但直接影响设备使用寿命的细节。Stepcraft D系列作为桌面级CNC的主流机型，其传动车轴长期暴露在加工环境中，铣削产生的金属切屑、木质粉尘、塑料碎屑极易进入轴端配合间隙，轻则造成轴体滑动卡顿、传动精度下降，重则加速轴承磨损、导致传动部件提前报废，不少使用者在长期加工后都会遇到轴端进尘引发的维护难题。这款车轴保护装置正是针对该类机型的轴端防护痛点设计，核心作用是封堵车轴外露的开放端面，阻断加工碎屑、粉尘与轴端配合结构的接触路径，从源头降低异物侵入带来的设备损耗。

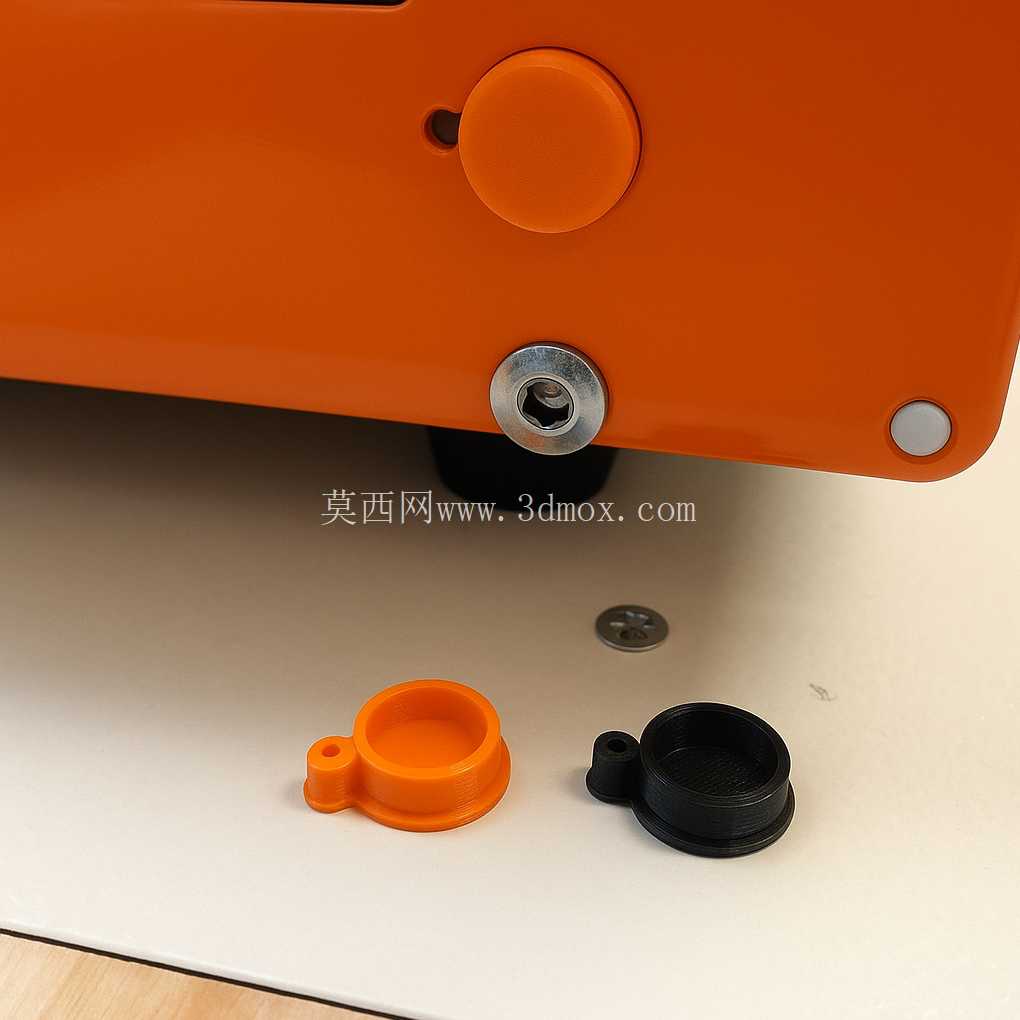

从功能特性来看，该防护件采用卡扣式过盈压合的安装方式，不需要额外在设备本体上打孔、加装固定螺丝，也不需要对原有设备结构做任何改造，直接对准轴端外露位置按压即可完成装配，拆卸维护时也可直接撬取，不会对原有轴体表面造成划伤。防护件的边缘做了贴合设备外壳轮廓的弧度处理，安装后与设备本体的橙色外壳表面齐平，不会突出于设备外壳形成额外的碰撞干涉点，也不会影响设备原有滑台的行程边界。防护件分为两种配色，分别对应设备原有橙色外壳与黑色传动部件的视觉风格，安装后不会破坏设备整体外观的一致性。

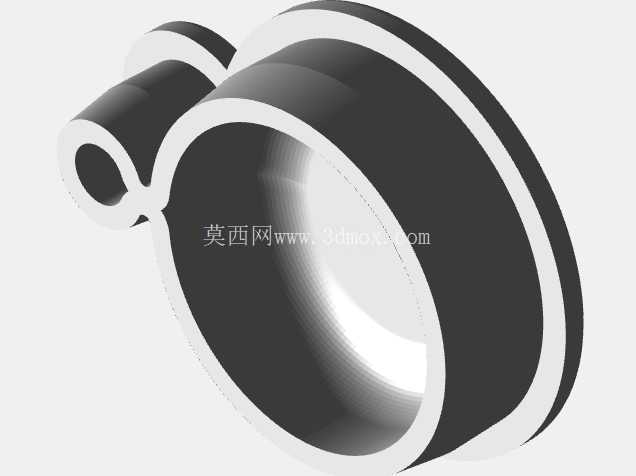

从设计思路层面拆解，该防护件的结构完全围绕Stepcraft D系列的轴端实际尺寸做匹配设计：主体为带单边固定耳的圆盘式盖状结构，盖体内侧做了与轴端外径匹配的环形卡槽，压合后卡槽内壁与轴端外圆形成紧密贴合，配合面的公差控制在过盈0.1-0.2mm区间，既保证安装后不会因设备运行振动脱落，又不会因为过盈量过大造成装配困难、拆卸时损坏轴端表面。侧边的固定耳做了小圆角过渡，一方面是为了安装时提供受力点位，方便按压到位，另一方面拆卸时可以用平口螺丝刀撬动固定耳位置，轻松将防护件取下，避免直接撬动盖体边缘造成盖体碎裂。盖体的外侧表面做了微弧面处理，不会积留加工过程中掉落的切屑，日常清理时用毛刷即可快速扫走表面杂物，不存在清洁死角。

关于安装边界与尺寸适配，该防护件的外径完全匹配Stepcraft D系列车轴端的外壳开孔尺寸，安装后盖体外缘与开孔边缘的缝隙控制在0.05mm以内，粉尘和切屑无法从缝隙进入轴体内部；盖体的内侧深度刚好覆盖轴端外露的轴承位置，不会触碰到轴承的转动内圈，避免防护件与转动部件产生摩擦、增加设备运行阻力。固定耳的位置对应设备外壳上的原有平面，安装后固定耳紧贴外壳表面，不会悬空形成受力薄弱点，即使设备运行过程中存在小幅振动，固定耳也能提供额外的支撑力，避免防护件长期使用后出现松动移位。

在实际加工场景的适配性上，该防护件可兼容Stepcraft D系列全型号设备的车轴端防护需求，不管是进行木材铣削、塑料雕刻还是软金属加工，都能有效阻挡加工过程中产生的各类碎屑侵入轴端。相较于其他需要粘接固定的防护方案，该压合式结构的防护件可以反复拆卸安装，在需要对车轴进行维护保养时，不需要破坏防护件即可拆下，维护完成后可再次装回使用，不会产生额外的耗材成本。防护件的结构没有复杂的曲面或薄壁结构，不管是采用FDM3D打印制作还是小批量注塑生产，都能轻松实现，加工难度低，成型后结构强度足够应对日常使用中的碰撞、剐蹭，不会出现轻易开裂的问题。
