无绳工具电池适配转接结构

这款适配结构主要面向手持无绳电动工具的跨品牌电池兼容场景，日常车间运维、户外装修作业、DIY手工制作场景中，不少从业者会同时持有不同品牌的18V级无绳工具，不同品牌的电池包接口卡扣、触点排布完全不通用，往往需要为每个品牌单独配备多块电池，不仅增加物料储备成本，外出作业时也容易出现某块电池耗尽、同电压其他品牌电池无法顶替的尴尬情况，这款转接件正是为解决这一实际痛点设计。

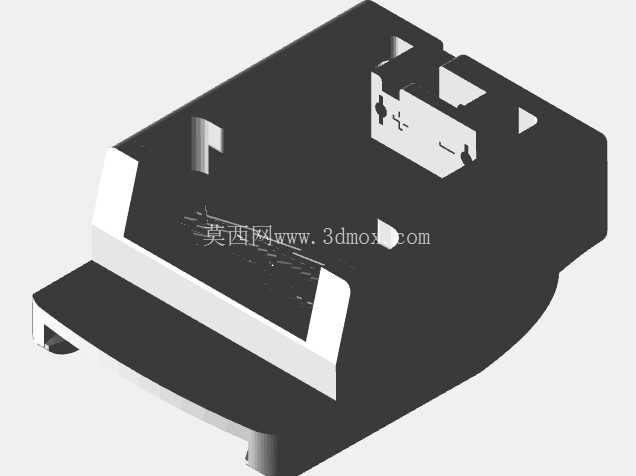

从结构设计逻辑来看，整体采用卡扣式快装思路，输入端完全匹配密尔沃基系列18V电池包的接口轮廓，卡扣卡槽的尺寸公差控制在0.2mm以内，安装时可以直接卡入电池包原有锁止位，不会出现松脱晃动的情况；输出端则完全适配博世绿系无绳工具的电池接入口，触点位置做了等电位转接处理，内部预留了13kΩ电阻的安装位，用来匹配博世工具的电池识别逻辑，避免工具出现电池不识别、无法启动的问题。转接件内部还集成了扁插式保险丝安装位，搭配M3×10mm固定螺丝与六角锁紧螺母完成保险丝的固定，当工具端出现短路、过载情况时，保险丝会第一时间熔断，避免大电流反向冲击电池包造成电芯损坏，也能防止工具主控板被烧蚀。

安装边界方面，转接件整体轮廓做了切角避让处理，装入电池后不会突出工具握把的原有轮廓，握持作业时不会硌手，也不会干涉工具底部的电池释放按键操作，拆卸电池时可以直接按压原有按键完成拆卸，不需要额外操作转接件上的结构。整体壁厚控制在2.5mm，采用3D打印制作时可以选择PETG或者ABS材质，既可以保证卡扣位置的结构强度，反复拆装不会出现断裂，也能耐受日常作业中电池充放电产生的轻微温升，不会出现软化变形的问题。

实际装配过程中，所有电子元件都可以通过卡槽定位后用少量胶水固定，不需要做复杂的灌封处理，只要保证接线位置没有裸露的铜丝，就可以避免日常使用中因为金属碎屑、水渍进入造成的短路问题。转接件的触点采用弹片式接触设计，和电池、工具端的触点接触压力控制在合理范围，不会因为接触电阻过大造成发热，大电流输出工况下的压降低于0.1V，不会影响工具的峰值功率输出，不管是冲击钻、角磨机这类大负载工具，还是起子机、电磨这类小负载精密工具，都可以稳定适配。

日常使用场景中，这款转接件可以让用户手头闲置的密尔沃基电池直接给博世绿系工具供电，不需要额外购置同品牌电池，尤其是多品牌工具混用的作业场景下，可以大幅减少需要携带的电池数量，高空作业、户外无充电条件的场景下，电池的复用率可以提升40%以上。结构设计上没有多余的冗余结构，整体重量不到30g，装在工具上几乎不会增加额外的负重，边缘位置全部做了R1.5的圆角处理，不会划伤手或者刮破工具包。
