HS-7950TH高压大扭矩舵机结构设计

在航模飞控、小型机器人关节驱动、工业自动化点位执行机构的选型场景里，舵机作为闭环角度执行元件，始终占据着小空间高扭矩输出的核心生态位，HS-7950TH这款高压舵机的三维结构设计，完全围绕高负载工况下的可靠性、安装兼容性展开，没有多余的装饰性结构，每一处壳体造型、接口位置都对应实际使用中的硬性需求。从实际应用场景来看，这类舵机常被用于1/5比例燃油遥控车的转向执行、大固定翼航模的襟翼与舵面驱动、多足机器人的髋关节俯仰驱动，甚至部分小型自动化设备的工位切换拨杆执行，这类场景的共性是输出端需要承受持续的径向负载，同时要耐受频繁正反转带来的冲击，因此结构设计上首先强化了输出轴的支撑结构，输出轴采用双轴承跨距布局，上轴承靠近舵盘安装位，直接承接外部负载的径向力，下轴承靠近减速组末端，抵消齿轮传动带来的轴向窜动，避免长期负载下输出轴晃动导致的角度控制精度下降。

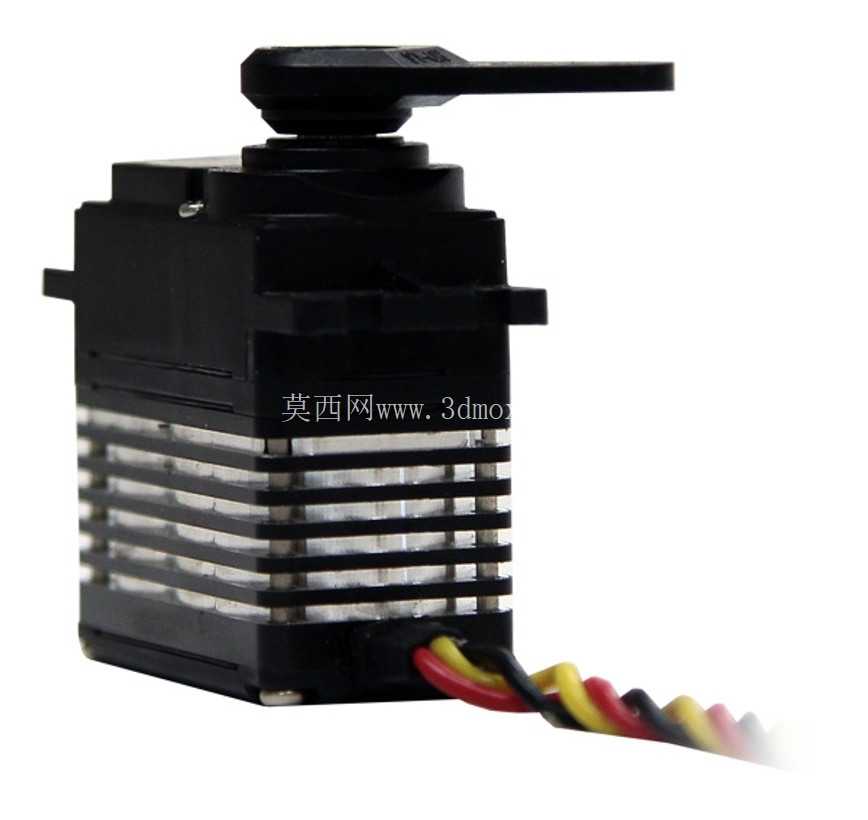

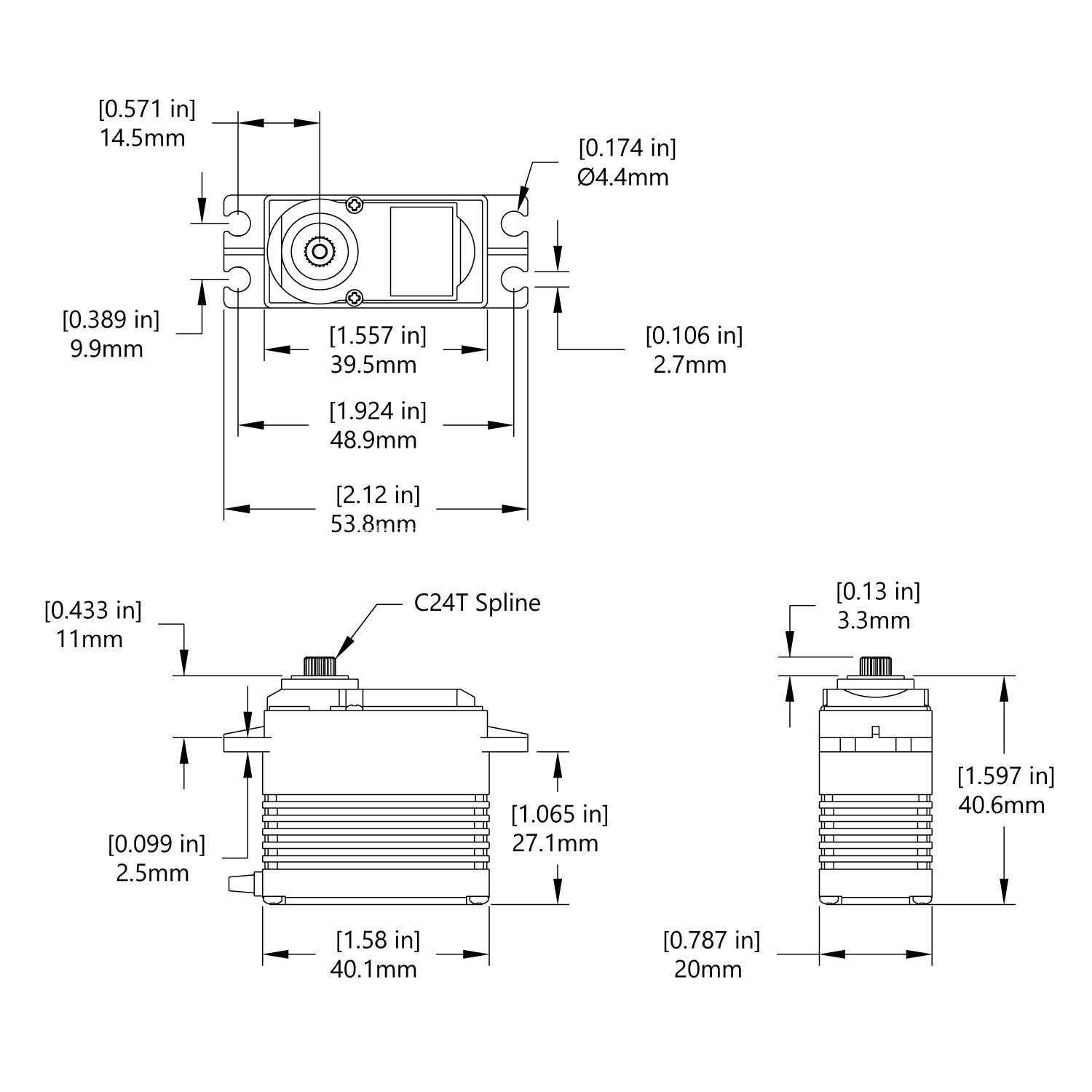

从外形尺寸与安装边界来看，这款舵机沿用了标准大尺寸舵机的安装孔位布局，两侧安装耳的孔距、孔径完全兼容行业通用的舵机安装支架，不需要额外定制转接件就能直接替换同规格的其他型号舵机，壳体主体采用上下分层结构，上层为减速齿轮腔，下层为电机与控制电路板腔，中间通过密封槽做防尘分隔，避免齿轮磨损产生的金属碎屑掉落到电路板上造成短路。壳体侧面的散热鳍片结构不是装饰造型，而是对应高电压大电流工作下的电机散热需求，鳍片的厚度、间距都经过热传导校核，在连续堵转测试中能把壳体表面温度控制在元器件耐受范围内，不会因为过热导致磁钢退磁或者电路板电容鼓包。出线端采用侧出三线设计，线序排布兼容主流的舵机驱动接口，电源线、信号线、地线的出线位置做了防弯折橡胶护套，避免安装时线缆反复弯折导致的线芯断裂，护套和壳体之间做了过盈密封，能阻挡户外使用时的雨水、灰尘进入壳体内部。

产品功能特性上，这款舵机内置空心杯驱动电机搭配金属齿轮减速组，减速比经过匹配调校，在高压供电下能输出足够的堵转扭矩，同时保持空载转速满足快速响应的需求，齿轮组的每一级啮合间隙都做了消隙处理，正反转切换时的回程间隙控制在极小范围内，保证角度控制的重复精度。舵盘安装位采用标准的25齿花键结构，兼容市面上绝大多数通用金属舵盘、摇臂，不需要额外加工转接结构，输出轴顶端的固定螺丝孔采用内嵌铜套设计，反复拆装舵盘不会滑牙，提升长期维护的便利性。内部的位置反馈电位器采用导电塑料材质，相比传统碳膜电位器磨损寿命更长，长期往复转动不会出现接触不良导致的角度抖动问题，控制电路板的功率管贴装在壳体金属内壁上，通过壳体本身作为散热片，提升大电流输出时的稳定性。

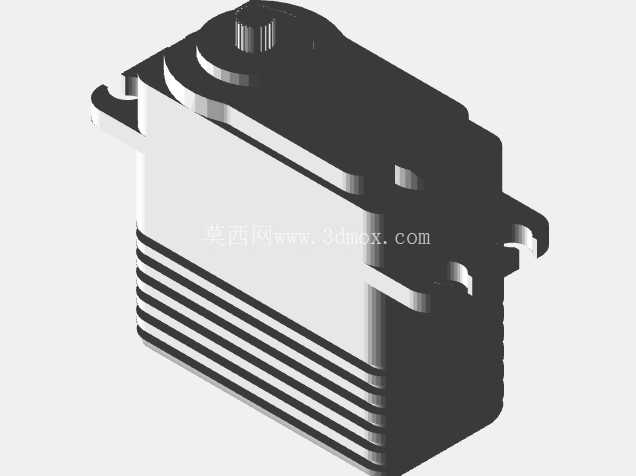

设计思路上，整个结构没有追求极致的轻量化，而是优先保证结构强度与工况耐受性，壳体采用高强度工程塑料加局部金属嵌件的组合，安装耳位置内嵌金属衬套，锁紧安装螺丝时不会因为拧紧力过大导致塑料壳体开裂，齿轮腔的合模面做了定位止口，装配时能保证上下壳体的同轴度，避免齿轮啮合错位导致的传动噪音增大、磨损加快。输出轴的密封采用O型圈结构，能在户外多尘、潮湿的工况下保持齿轮腔内部的清洁，延长齿轮组的维护周期，尾部的端盖采用卡扣加螺丝双重固定，既方便装配时的定位，也能在后期维护时快速拆开检查齿轮状态。从三维建模的角度来看，这款舵机的所有安装基准面、孔位都做了参数化关联，修改安装孔距、输出轴高度时能快速更新整个模型，方便在做整机设计时直接调用，调整适配不同的安装空间，模型中保留了所有的装配间隙，包括齿轮啮合侧隙、轴承安装间隙、壳体合模间隙，导入装配体时不会出现干涉报错，能直接用于运动仿真，验证舵机在整个摆动角度范围内和周边结构的空间兼容性，避免实际加工装配时出现运动干涉问题。
