Volz DA22 BLDC无刷伺服执行器结构模型

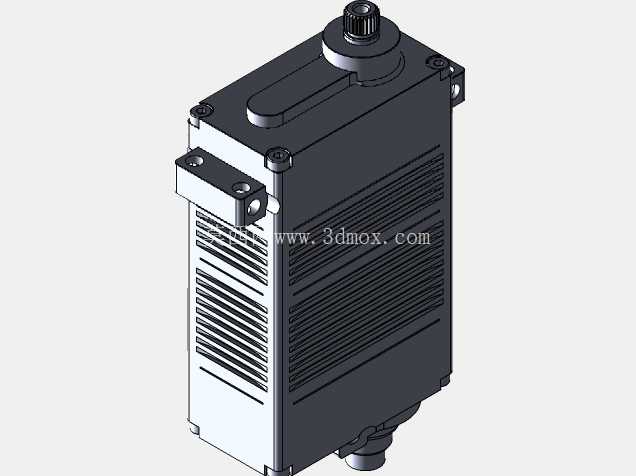

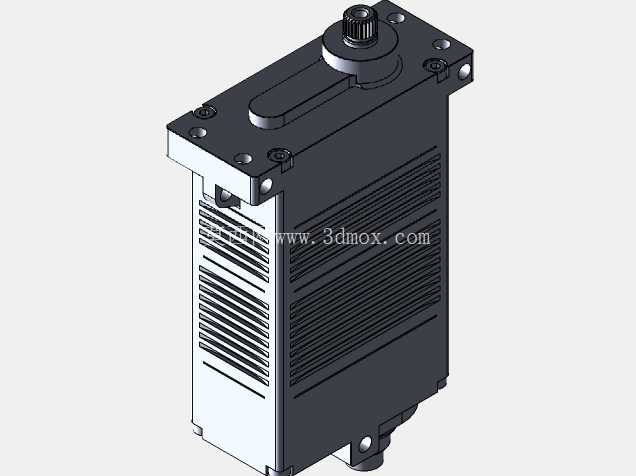

　　这款无刷伺服执行器的三维结构，完整还原了工业级舵机的装配逻辑与安装边界，在小型无人飞行器舵面控制、小型工业自动化点位执行、特种机器人关节驱动场景中，这类执行器是核心的动力输出部件。从结构设计来看，主体采用方正的铝制壳体布局，侧面排布的散热筋并非装饰结构，是匹配无刷电机持续高负载运行时的热管理需求，通过增大壳体与空气的接触面积，将绕组与驱动板产生的热量快速导出，避免长时间满负载运行时出现过热退磁、驱动元件失效的问题。

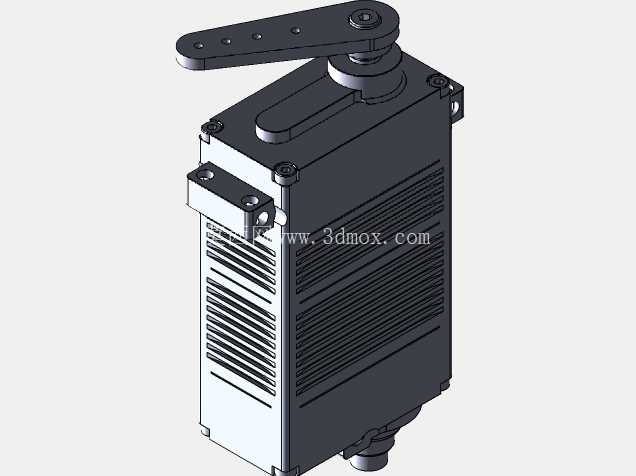

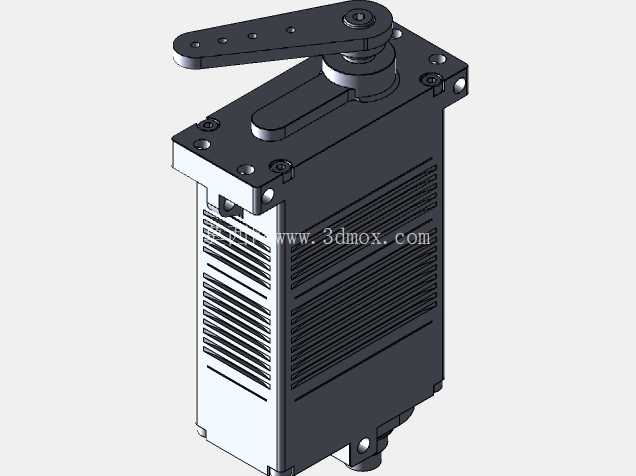

　　顶部的输出摇臂采用标准舵机花键连接结构，摇臂上预留的多组安装孔位，可适配不同长度的连杆连接需求，无需额外加工转接件即可完成与负载端的机械对接，输出轴位置设置的双重轴承支撑结构，能抵消径向与轴向的复合载荷，在飞行器高速飞行产生气动载荷冲击时，可避免输出轴出现窜动、卡滞，保证舵面控制精度稳定。壳体侧面的安装凸耳预留了标准通孔安装位，安装孔的中心距、孔位公差完全匹配小型无人机机身舵机安装槽、小型自动化设备执行端安装座的通用尺寸，安装时无需额外设计转接支架，直接通过标准紧固件即可完成固定，壳体边角做的小尺寸倒角处理，既可以避免安装过程中锐边划伤操作人员，也能在紧凑安装空间内减少与周边线束、结构件的干涉。

　　内部结构的布局逻辑围绕高可靠性设计展开，无刷电机本体布置在壳体下半部分，减速齿轮组紧邻输出轴布置，缩短动力传递路径，减少齿轮传动背隙，驱动控制板集成在壳体侧部的空腔内，与动力部分做了物理隔离，避免电机运行时的电磁干扰影响控制信号稳定性，壳体上预留的出线槽位置做了圆角过渡，防止穿线时割伤线缆绝缘层，适配不同线径的信号与动力线缆布设。在实际选型应用中，这类伺服执行器常被用于固定翼无人机的副翼、升降舵、方向舵控制，也可用于小型巡检机器人的云台俯仰驱动、自动化设备的小型风门挡板开闭控制，其结构设计充分考虑了户外复杂工况的使用需求，壳体接缝处的止口结构可阻挡日常使用中的粉尘、水汽侵入内部，避免齿轮组锈蚀、电路短路。

　　建模过程中对每一处装配公差都做了对应还原，比如输出轴与轴承的配合间隙、齿轮组的啮合间隙、壳体合盖的定位止口尺寸，都按照实际工业产品的公差要求做了参数化设置，导入三维装配环境后可直接做整机干涉检查、安装模拟，无需额外调整结构尺寸即可用于整机布局设计。不同于普通 hobby 级舵机的塑料壳体结构，这款全金属壳体的伺服执行器在结构强度上有明显提升，可承受更大的冲击载荷，在工业级无人机、特种作业机器人的应用场景中，能应对振动、温度变化带来的结构形变问题，保证长期运行的结构稳定性。输出端的摇臂连接结构采用标准齿形参数，可兼容市面上绝大多数标准舵机摇臂配件，在设备维护更换时无需定制专用配件，降低后期运维成本，壳体表面的阳极氧化处理层在模型中也做了对应外观还原，该处理层不仅提升壳体的耐腐蚀性能，也能进一步提升壳体表面的散热效率，匹配长时间高负载运行的散热需求。
