60kg·cm级高扭矩舵机精确外形参考模型

在桌面级协作机械臂、教育竞赛类机器人、小型自动化变位机构的开发流程中，舵机作为角度执行的核心部件，其外形尺寸与安装边界的准确性，直接决定了整体结构的干涉校验效率与装配可靠性。很多初次做整机集成的工程师容易陷入一个误区：拿到舵机就直接拆件测绘内部结构，花大量时间还原齿轮组、电位器、驱动板的细节，最后做出来的总成在装外壳的时候才发现，外部安装孔位差了零点几毫米，输出轴的啮合间隙不对，甚至舵机出线位置和结构件硬干涉，不得不返工修改支架。这台60kg·cm高扭矩舵机的参考模型，恰恰是瞄准系统集成阶段的实际需求做的，完全跳过内部非必要结构的建模，把所有精度都集中在和外部装配相关的几何特征上。

从实际应用场景来看，这个扭矩等级的舵机覆盖的工况非常广：小型六轴机器人的大臂关节、AGV小车的转向执行机构、自动化设备里的料道翻转工位、航模里的大型固定翼舵面控制，甚至是一些文创类动态装置的动力输出，都能看到同规格舵机的身影。这类应用有一个共同的特点：开发者不需要重新设计舵机本身，只需要把舵机作为一个标准外购件集成到自己的系统里，这时候最需要的不是舵机的内部生产图纸，而是一个能直接放进装配体里做干涉检查、安装规划的精确外形模型。

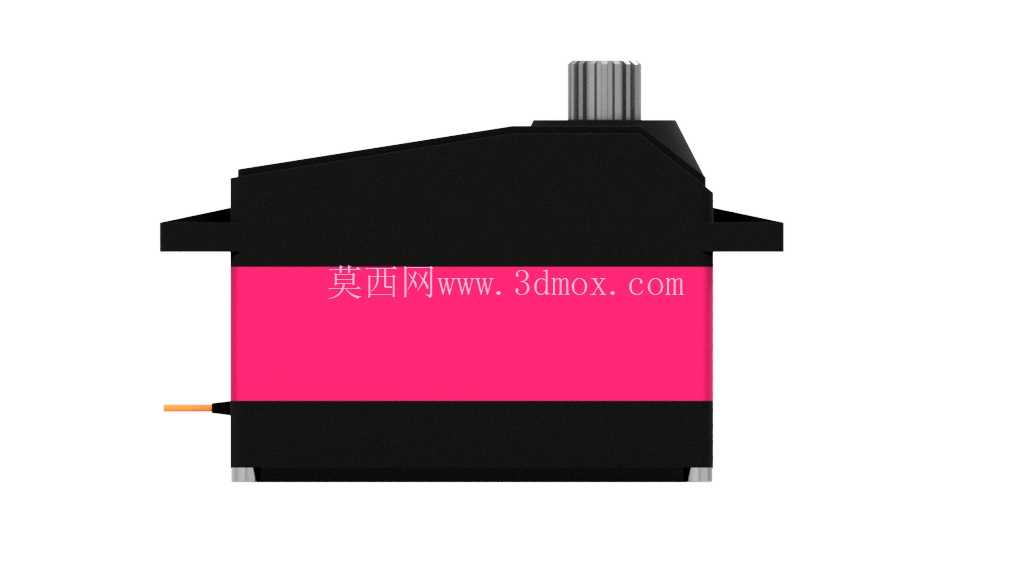

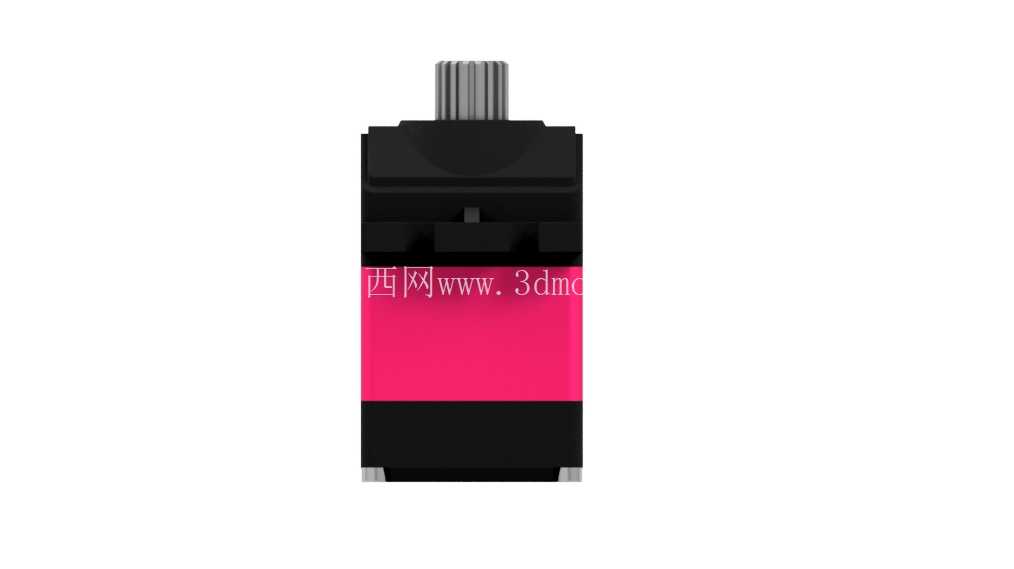

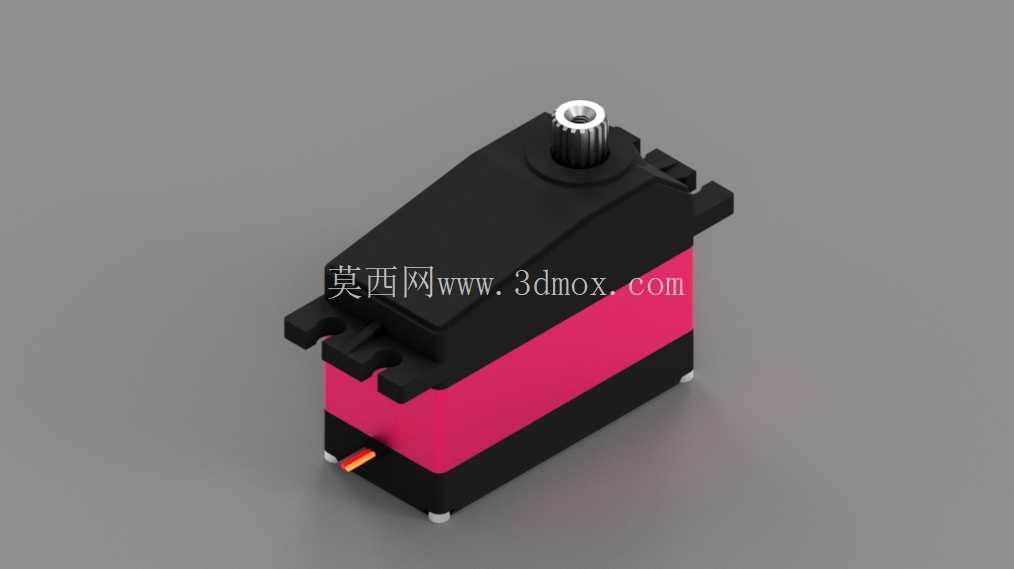

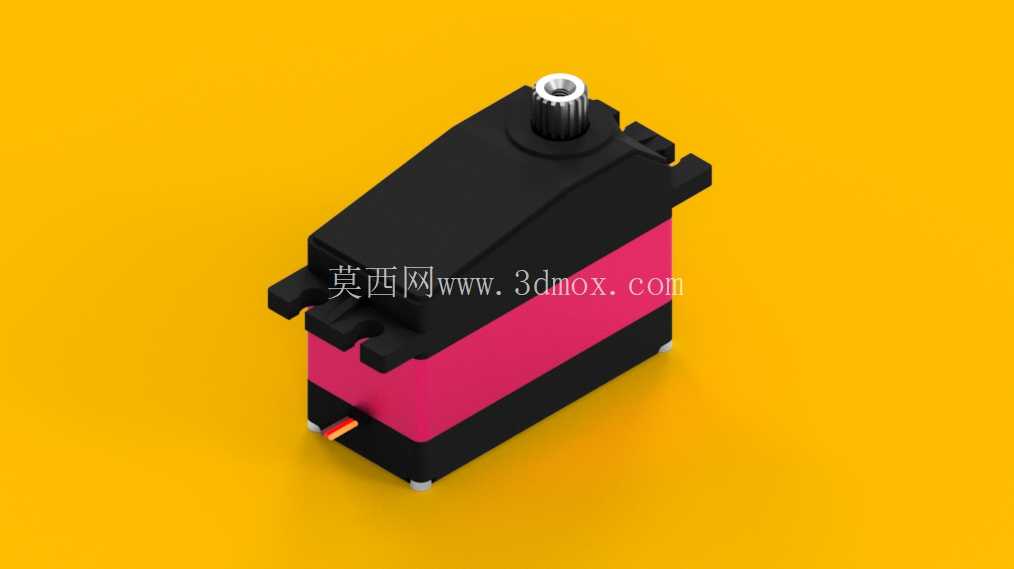

模型的设计思路完全围绕集成需求展开：首先还原的是舵机本体的整体轮廓，包括上下壳体的分型线、侧面的加强筋凸起、尾部出线口的位置与尺寸，这些特征是做外壳包覆、周边结构避让的核心依据。很多廉价的舵机模型会把壳体做成一个规则的长方体，忽略了侧面安装耳的凸台、顶部输出轴座的台阶，实际装配的时候就会发现，原本留好的间隙刚好被凸台顶住，或者输出轴的联轴器和壳体上沿蹭到。这个模型里把所有这类容易被忽略的外部细节都做了还原，甚至包括壳体四个角的安装凸台高度、底部定位凸点的尺寸，这些细节在做安装板设计的时候，直接决定了能不能实现无垫片平整安装。

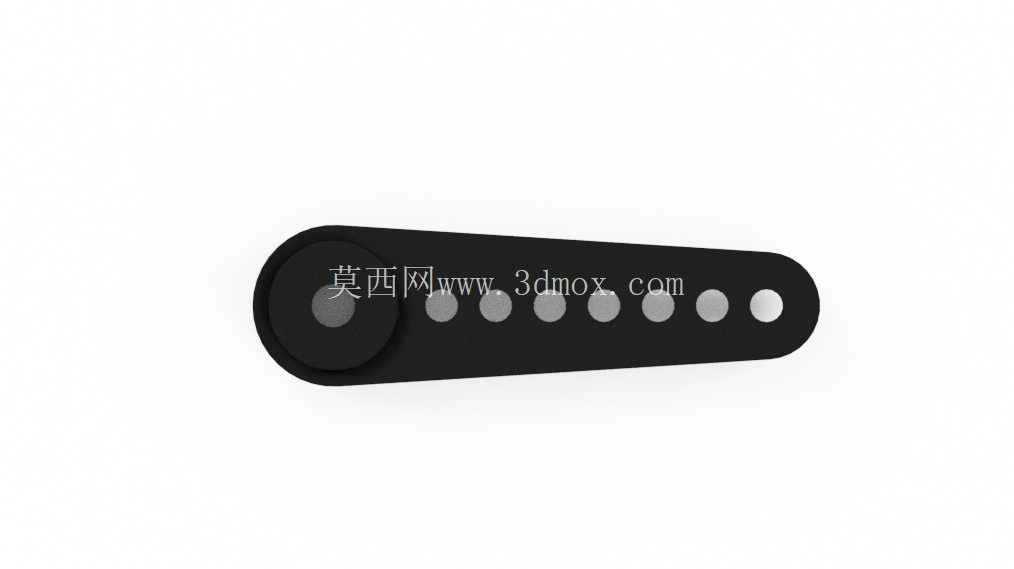

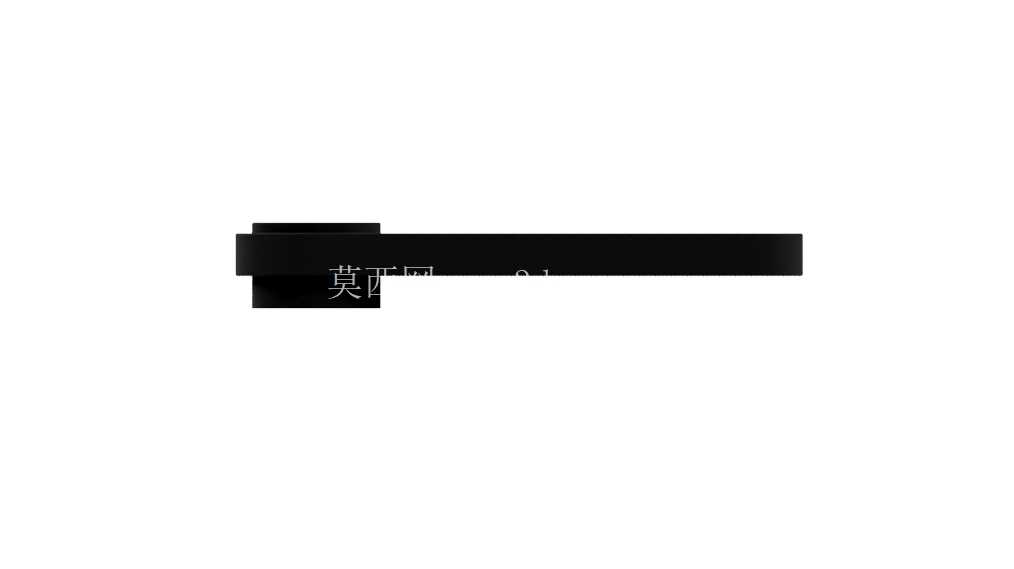

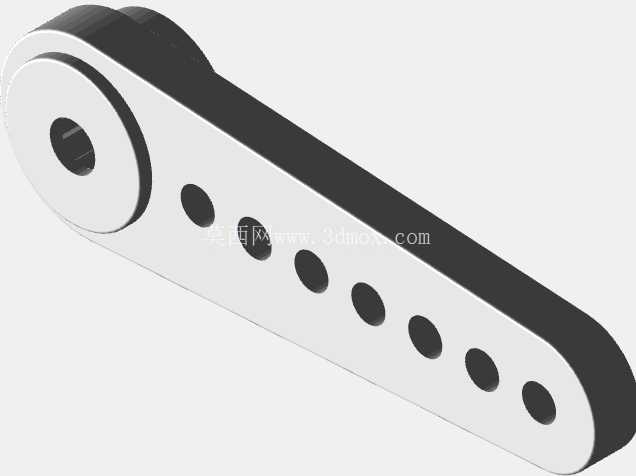

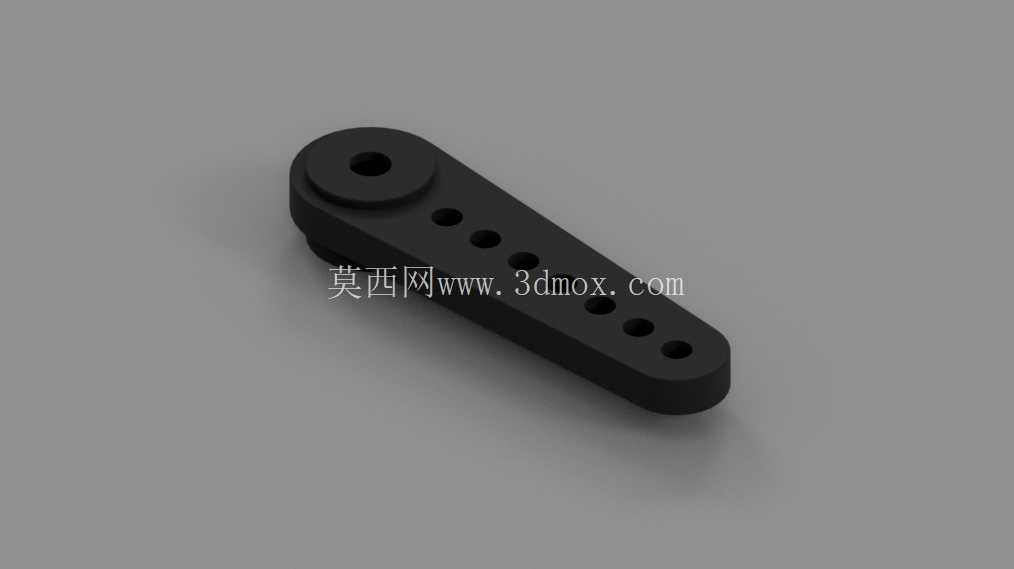

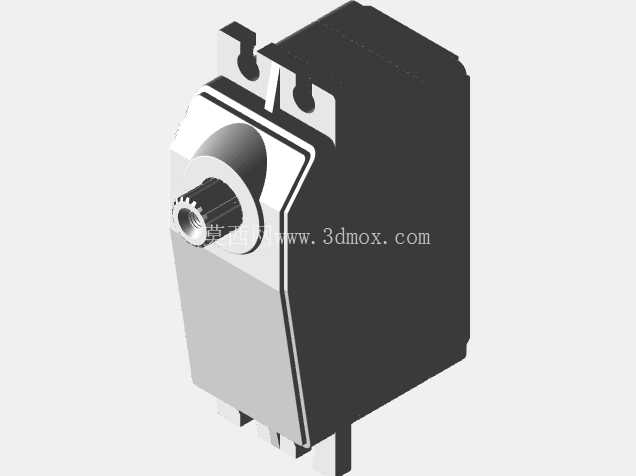

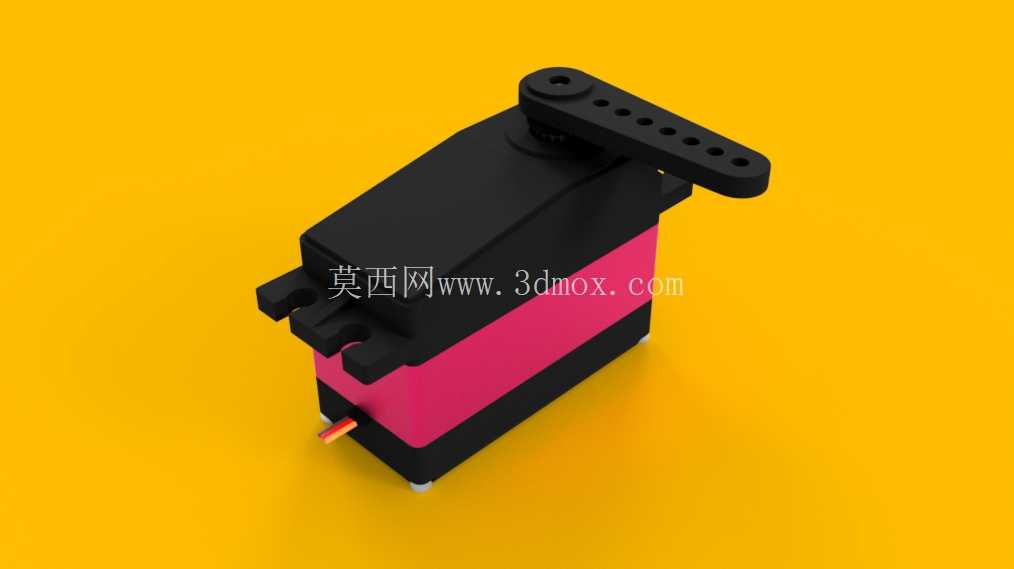

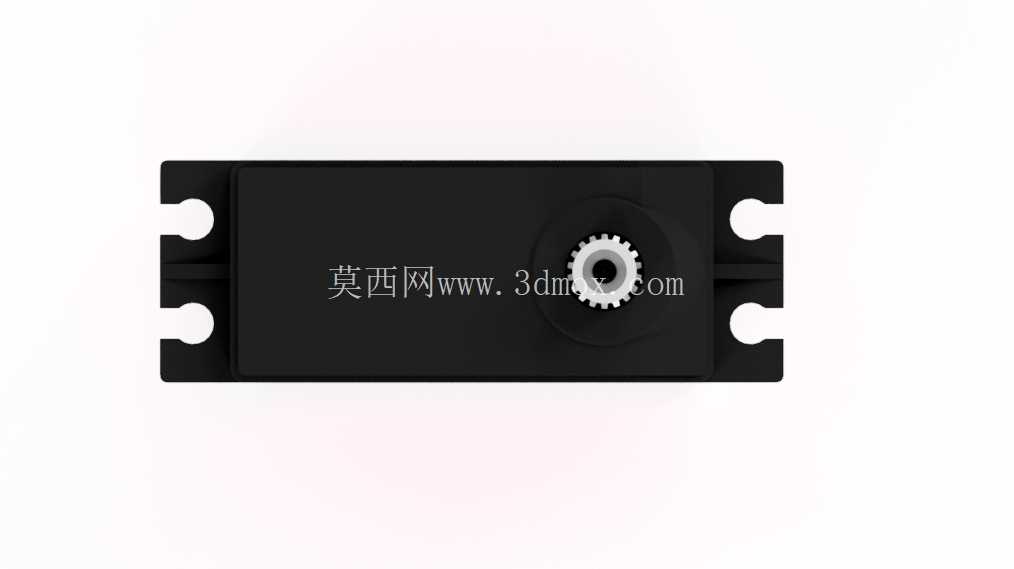

安装边界的处理是这个模型的核心价值所在：舵机两侧的标准安装孔位，孔间距、孔径、孔的沉头深度都按照实物做了1:1还原，不管是用螺丝直接锁在安装支架上，还是配合减震胶圈做浮动安装，都可以直接在装配体里配做安装孔，不需要反复核对二维图纸。输出轴部分还原了标准的25T花键结构，包括轴的伸出长度、轴端的内螺纹孔尺寸，配套舵盘的时候可以直接匹配标准件模型，提前计算舵盘和连杆的连接位置，避免出现舵盘转动到极限角度时和壳体碰撞的问题。尾部的出线口做了准确的开口尺寸与位置还原，在做走线槽设计的时候，可以提前规划线缆的弯曲半径，避免线缆被壳体和结构件夹断。

尺寸单位统一采用机械设计领域通用的毫米，所有外形尺寸的公差控制在集成需求允许的范围内，完全可以用来做外壳设计、连杆机构的运动轨迹规划、零部件之间的间隙评估。比如在做机器人关节设计的时候，可以直接把这个模型放进装配体，模拟舵机在整个转动行程内和周边结构件的相对位置，检查有没有运动死点，有没有线缆拉扯的风险；在做自动化设备的翻转工位设计时，可以根据模型的安装孔位直接设计安装支架，提前算好舵机输出轴和负载转轴的同轴度，减少装配时的调整工作量。

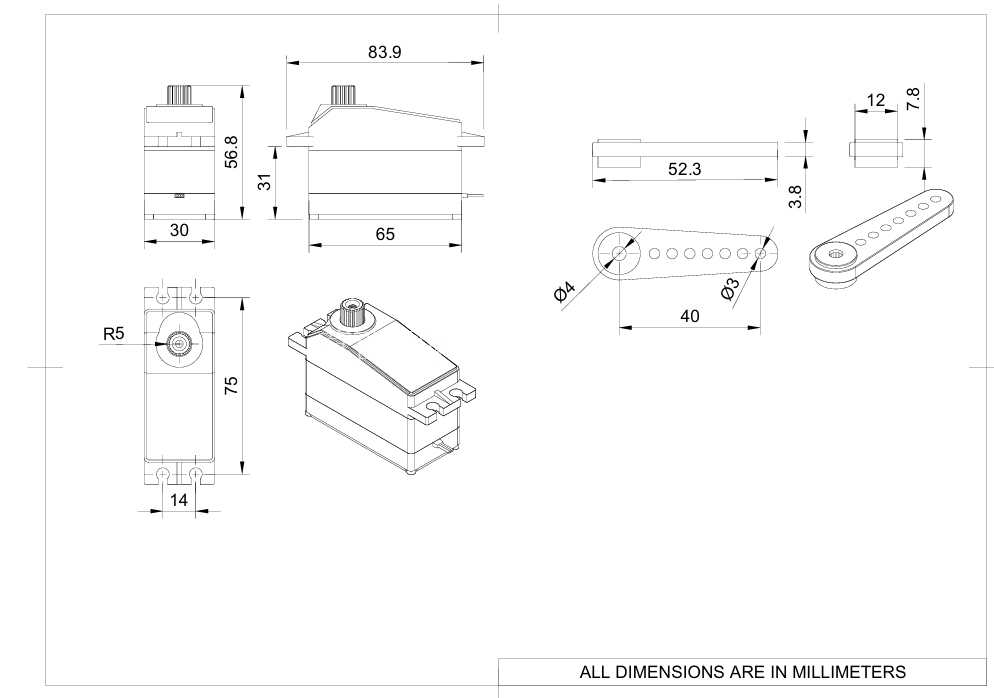

需要明确的是，这个模型的定位是系统集成参考，而非舵机本身的生产制造图纸，所以没有对内部的齿轮传动组、驱动电路板、电位器等组件进行建模，这不是模型的缺陷，而是针对应用场景做的取舍——对于集成开发的工程师来说，内部结构的细节不仅没用，反而会占用大量的装配体资源，拖慢软件运行速度，而外部几何特征的准确性，才是提升设计效率、减少试错成本的关键。配套的参考图纸可以快速核对核心安装尺寸，在做方案评审的时候，不需要打开三维软件，就能快速确认舵机的安装空间是否满足要求，非常适合前期方案阶段的快速布局。

在实际的项目开发中，用这个模型做前期布局，可以把外购件核对的时间压缩近七成，不需要等实物舵机到货就能开始做结构设计，等实物到手之后只需要做一次关键尺寸的复核，就能直接进入加工环节，大幅缩短项目的开发周期。尤其是对于做机器人竞赛、快速原型开发的团队来说，这种精准的外购件模型，是保证设计一次装配合格的重要基础。
