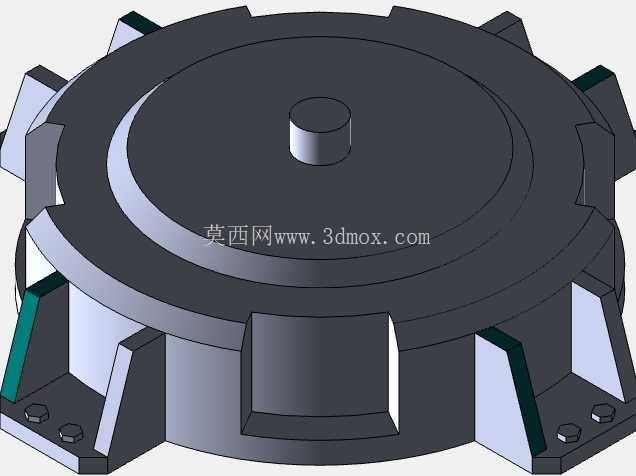

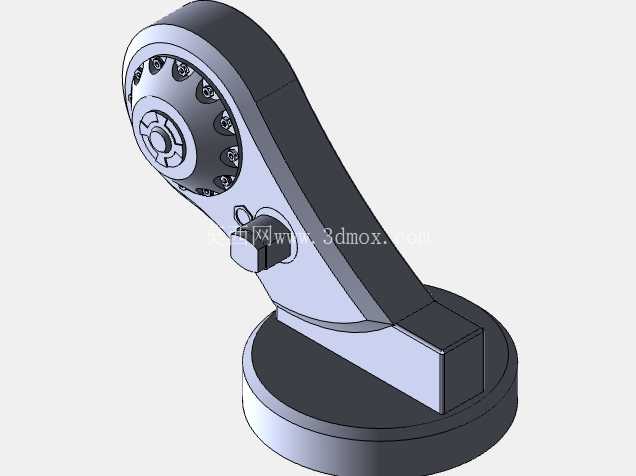

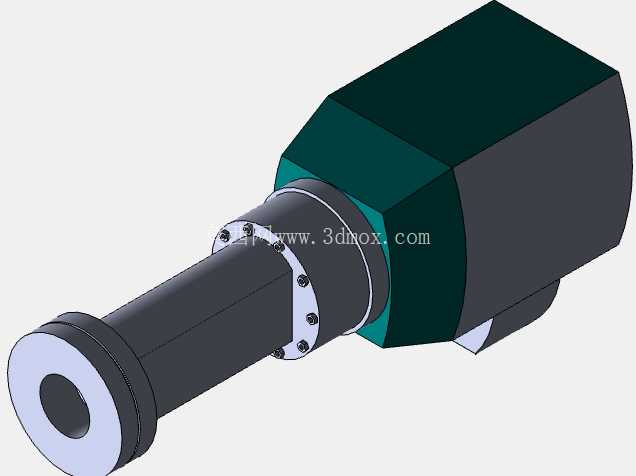

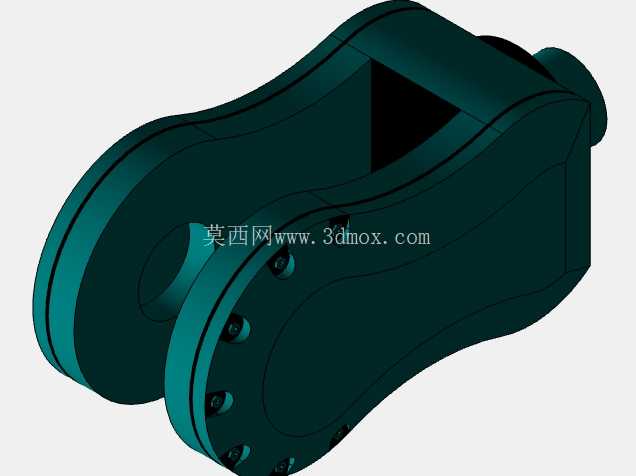

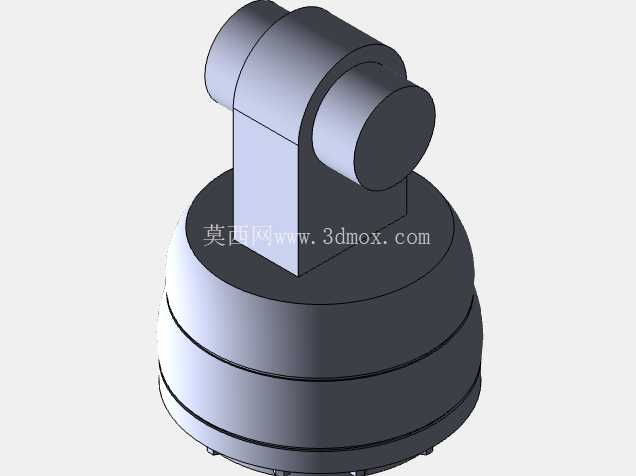

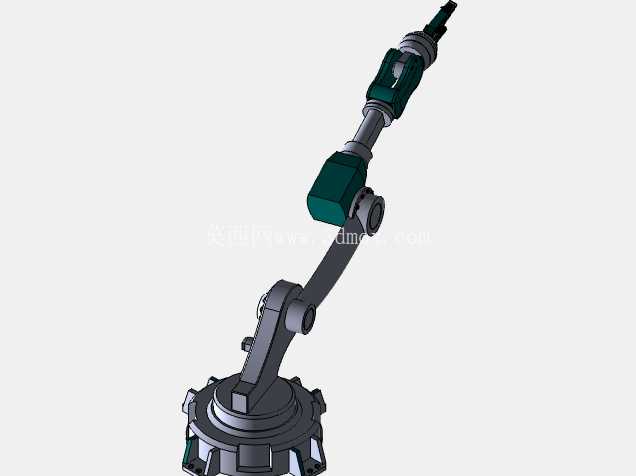

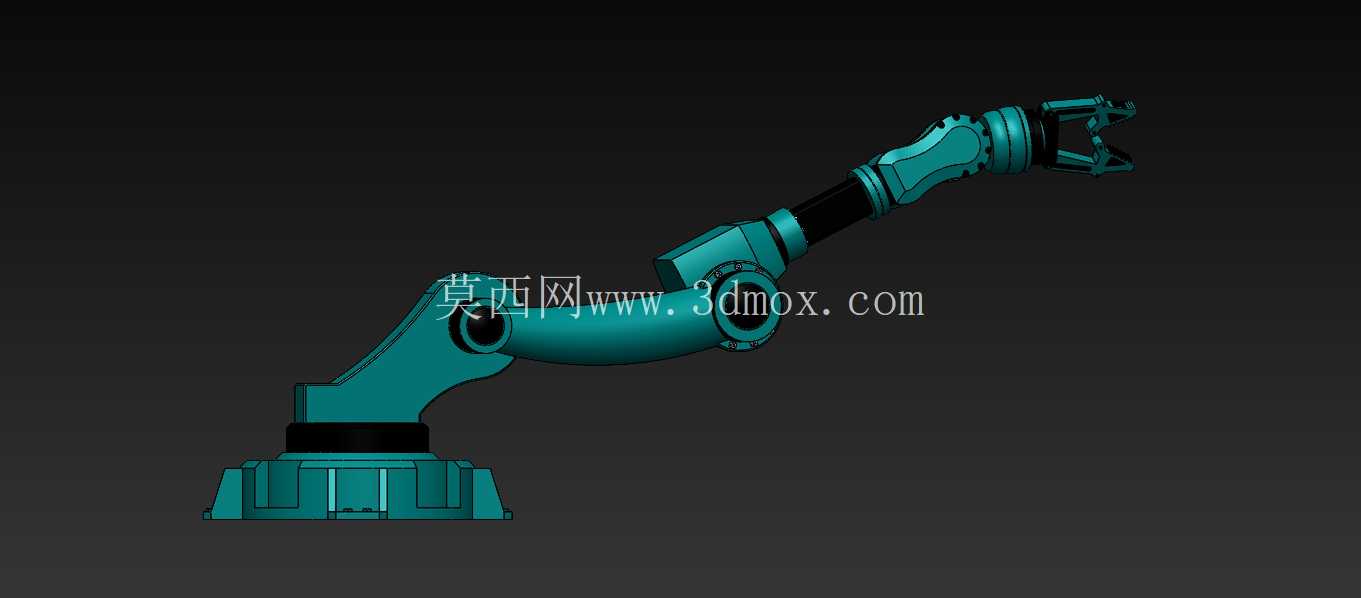

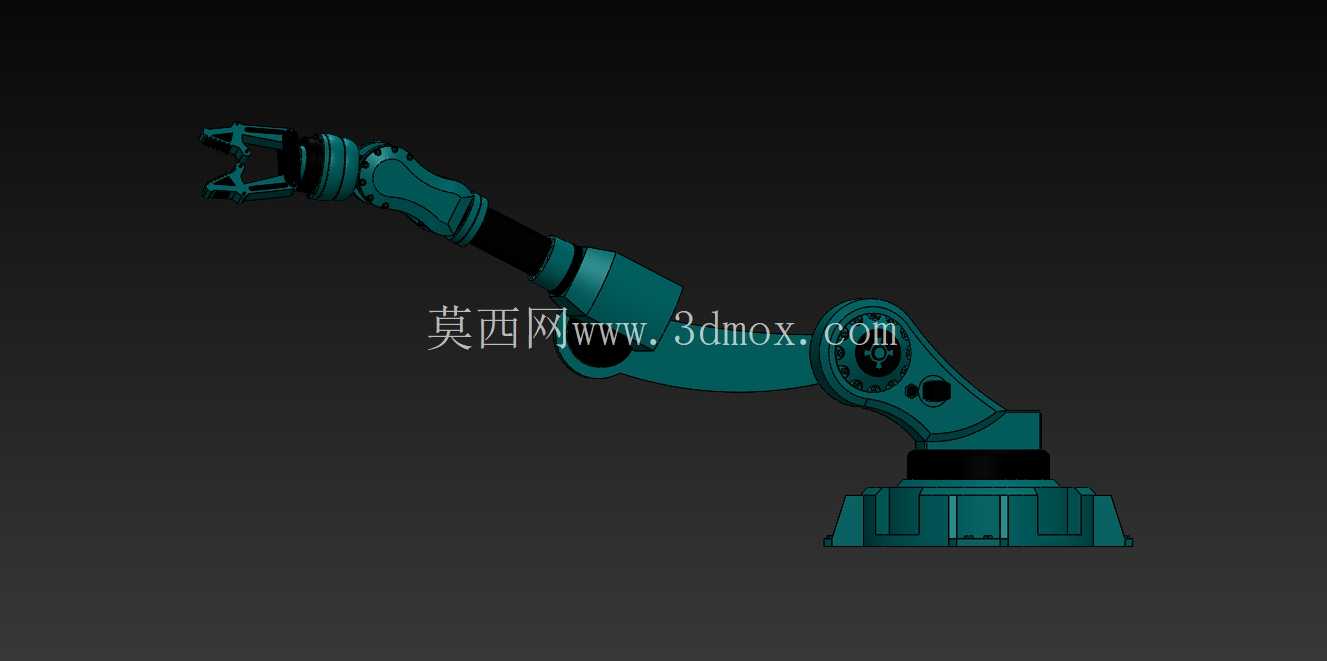

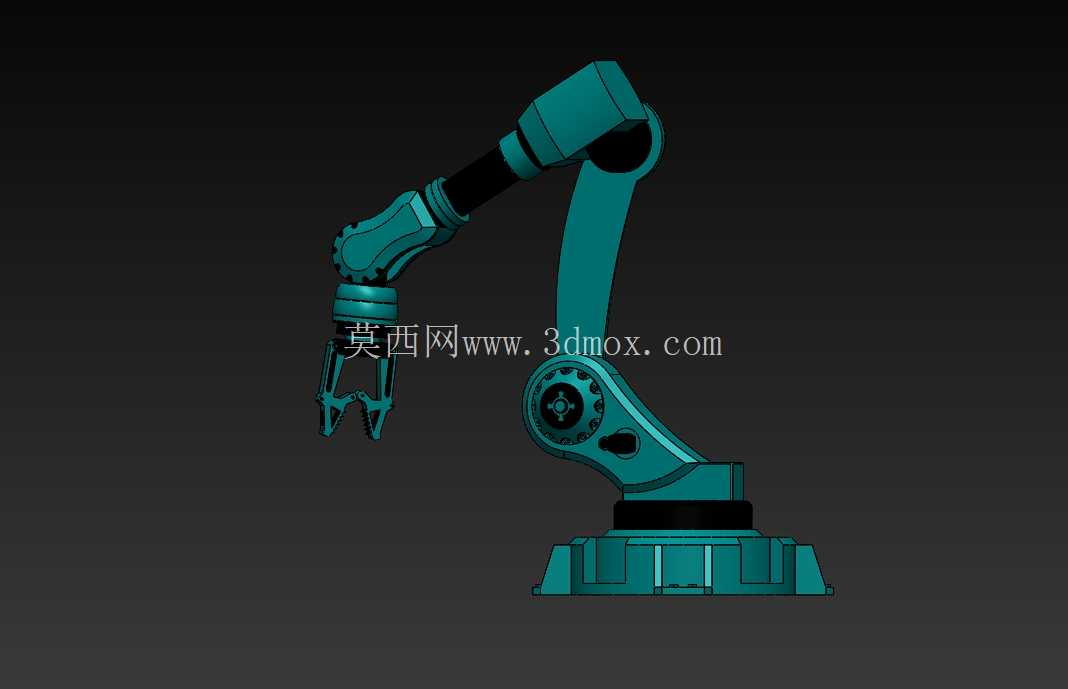

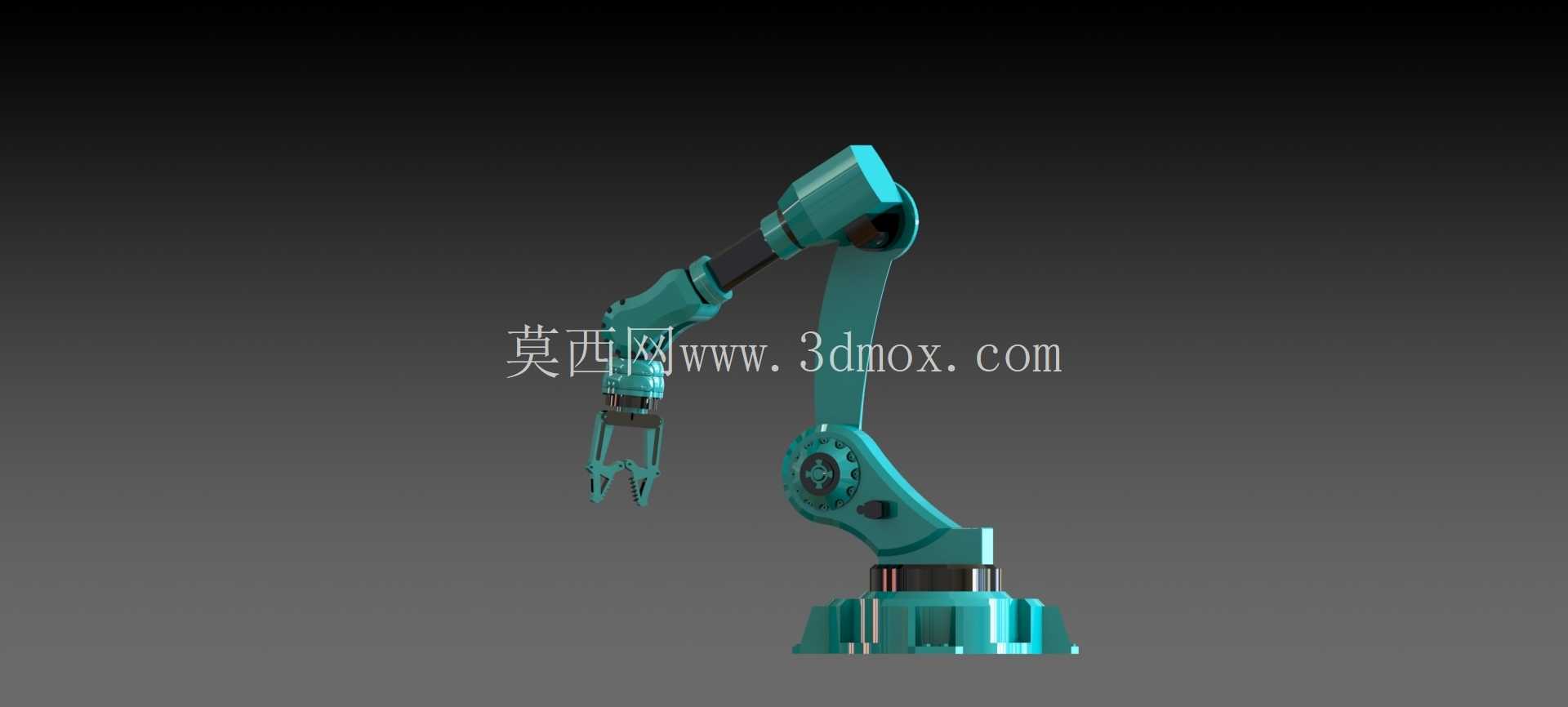

从结构布局来看,底座采用回转支承结构作为第一轴,承担整臂的水平方向回转动作,安装法兰面预留了均匀分布的螺栓孔位,可直接固定在车间设备旁的钢制工作台或者地面预埋钢板上,安装边界要求底座固定面平面度公差不超过0.2mm,避免长期回转运行出现偏载磨损;大臂与底座连接的第二关节采用伺服电机配合谐波减速器的传动结构,负责大臂的俯仰动作,关节处的密封结构做了阶梯式挡边设计,可阻挡车间内的金属切削碎屑、切削液飞溅进入传动腔,适配机加工车间的多尘多油污工况。这款四自由度关节臂的结构设计,最初是面向中小型加工车间的工位上下料场景做的适配,区别于大负载六轴设备的冗余配置,四个自由度的选型刚好覆盖平面移载加末端姿态调整的核心需求,在3C电子零部件分拣、注塑机出料取件、小型机床工件上下料这类作业半径1米以内的场景里,既能满足作业范围要求,又能通过减少冗余关节降低控制复杂度与设备制造成本,适配中小批量生产场景的成本控制需求。

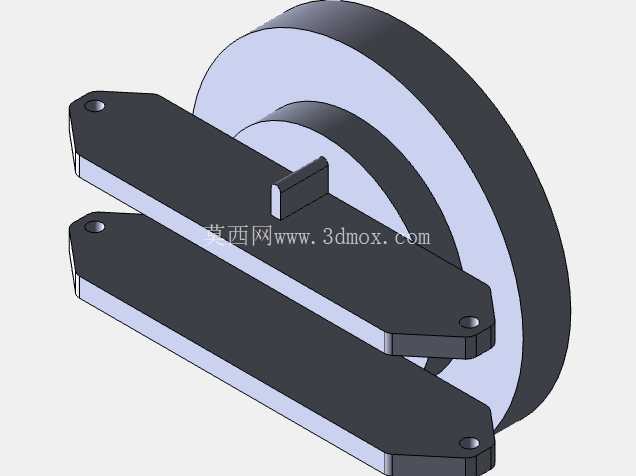

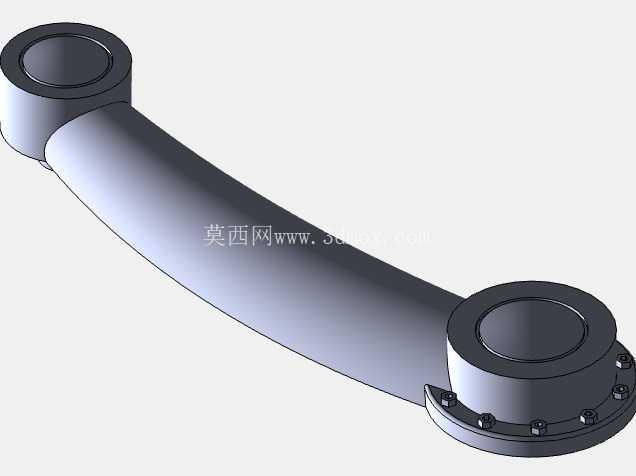

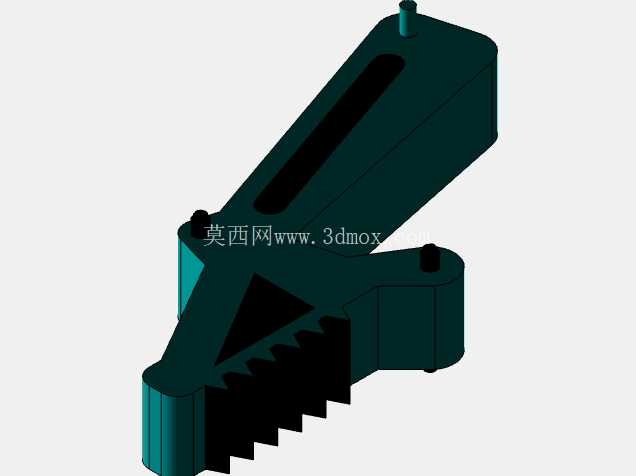

小臂与大臂连接的第三关节同样采用俯仰传动结构,和第二关节配合可实现末端执行器在垂直平面内的位置调整,臂体内部预留了走线槽空间,可容纳伺服电机动力线、编码器线以及末端执行器的气路管线,所有管线从底座侧方的穿线孔引出,避免臂体运动过程中管线与外部结构发生剐蹭缠绕。末端的第四关节为回转轴,可带动夹爪实现360度连续回转,调整被抓取工件的周向姿态,末端法兰遵循通用工业机械臂的安装接口尺寸,可适配两指气动夹爪、真空吸盘、小型磁吸夹具等不同类型的执行器,不用额外做转接法兰加工,缩短现场换型的调整周期。
设计过程中针对臂体的受力做了有限元校核,在5kg额定负载下,臂体全伸展状态的末端静变形量控制在0.3mm以内,满足小件搬运、分拣作业的定位精度要求;各关节的限位结构采用硬限位加软限位双重配置,硬限位为固定在关节座上的聚氨酯缓冲挡块,可在控制系统出现异常时阻挡关节超程转动,避免臂体撞击周边设备,软限位则通过伺服编码器的位置信号做阈值设定,正常运行时提前触发减速停机,减少硬限位碰撞带来的结构冲击。臂体的外壳采用铸铝材质做轻量化设计,在保证结构刚性的前提下降低运动部件的自重,减少关节减速器的负载,提升运动响应速度;关节处的线缆出口做了橡胶护圈防护,避免长期运动过程中线缆外皮被金属棱边磨损造成短路故障。

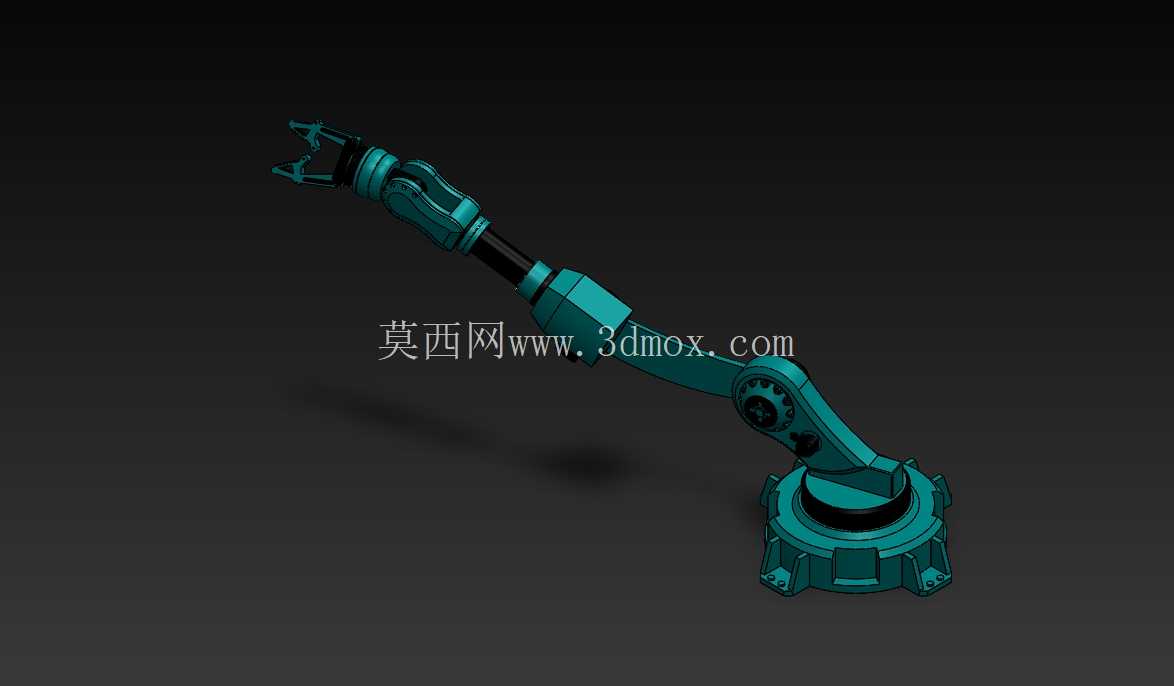

从实际应用的适配性来看,这款机械臂的作业半径覆盖底座中心向外800mm的环形区域,垂直方向的作业范围从底座安装面以上200mm到1000mm区间,可适配多数中小型注塑机、台式数控车床、皮带输送线的工位高度,安装时不需要对现有车间设备做大规模改造,只需要在对应工位旁预留400mm见方的固定安装面即可完成部署。传动结构的选型上,所有关节的减速器都选用了标准件谐波减速器,后期维护更换时不需要定制非标零件,降低设备全生命周期的维护成本;关节处的轴承采用成对配置的角接触球轴承,可同时承受径向力与轴向倾覆力矩,适配臂体俯仰、回转过程中的复杂受力状态,避免长期运行出现关节间隙过大导致的末端定位精度下降问题。末端夹爪的安装气路接口预留了快速插拔接头,现场更换不同夹具时可快速完成气路连接,不需要重新做管路排布;底座内部预留了驱动器安装空间,可将四个关节的伺服驱动器集成在底座腔体内,减少外部电控柜的占用空间,适合车间内工位紧凑的布局场景。
