双连杆两自由度桌面级机械臂结构设计

项目分类:工业机器人 发布时间:2026-01-21 ID:1130274
  • 双连杆两自由度桌面级机械臂结构设计
  • 双连杆两自由度桌面级机械臂结构设计
  • 双连杆两自由度桌面级机械臂结构设计
  • 双连杆两自由度桌面级机械臂结构设计
  • 双连杆两自由度桌面级机械臂结构设计
  • 双连杆两自由度桌面级机械臂结构设计

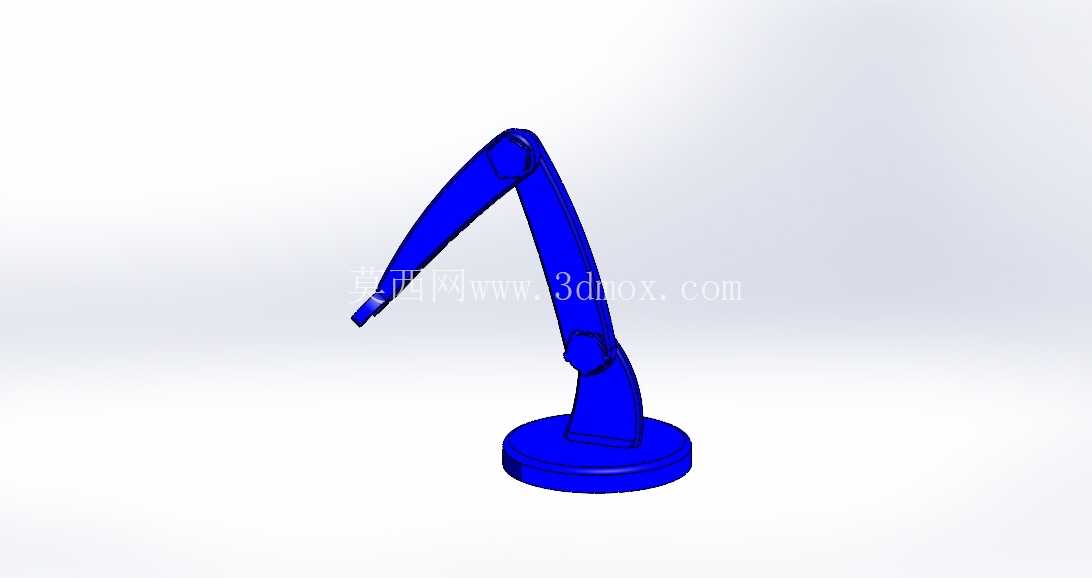

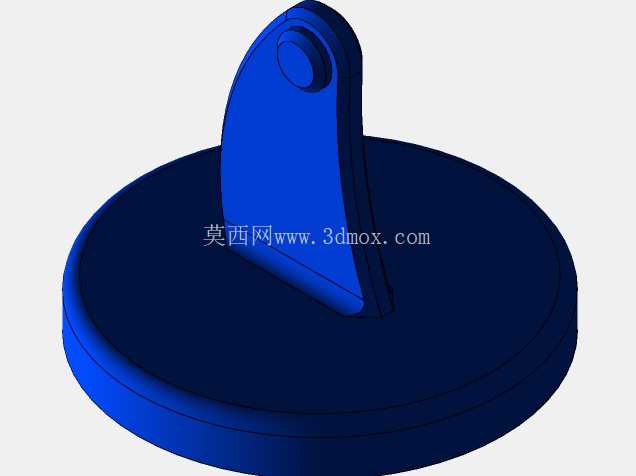

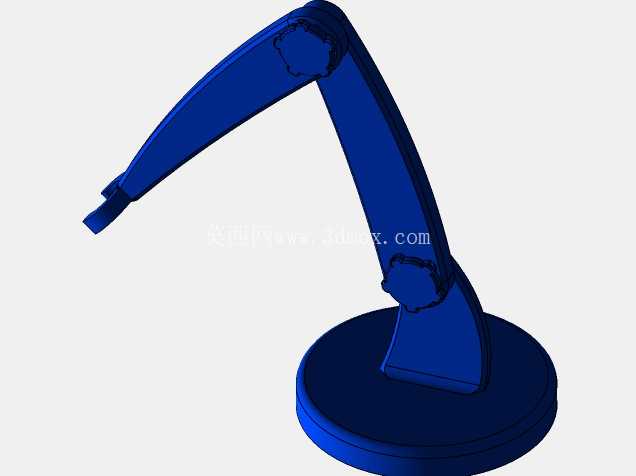

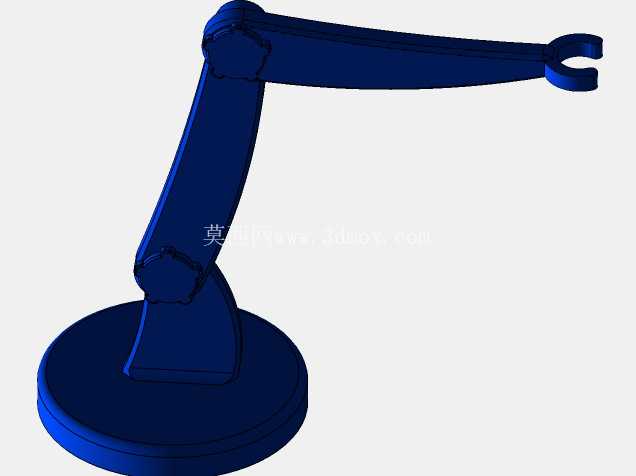

  这款双连杆两自由度机械臂的结构设计,最初是面向教学演示、小型工位轻载搬运场景开发的,在职业院校的机电一体化实训台、电子产线的微小元件上下料工位、实验室的简易物料分拣场景中都能适配,不需要复杂的外围安装条件,普通的水平工作台面即可完成固定部署。从结构布局来看,整体采用串联式双连杆构型,底部为圆盘式安装基座,基座内部预留了关节驱动元件的安装腔体,第一关节的回转轴垂直于安装基面,可实现整个臂体在水平面内的回转动作,关节处采用轴孔配合加限位凸台的结构,既保证回转过程的同轴度,也能通过硬限位避免关节超程造成的结构磕碰。

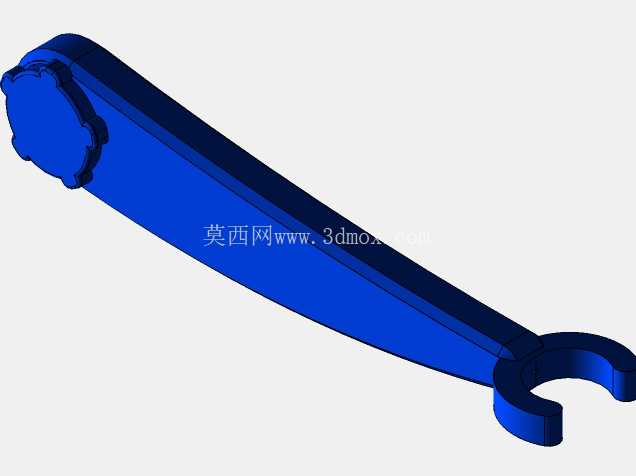

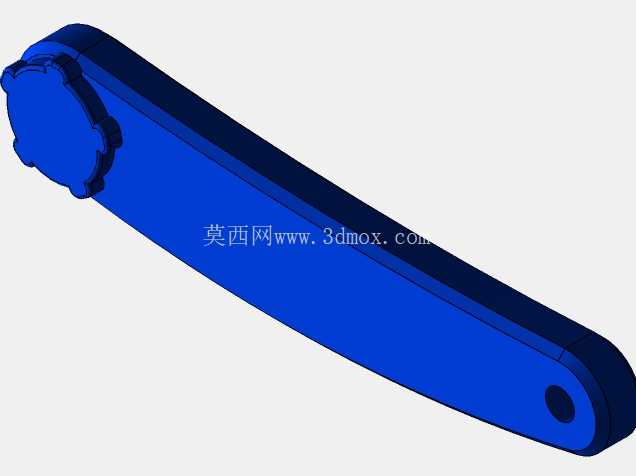

  第一连杆与基座关节连接后,向上延伸至第二关节位置,第二关节的回转轴平行于基面,负责驱动末端臂段完成俯仰动作,两个连杆的截面采用变厚度圆弧过渡设计,在靠近关节的位置做局部加厚处理,平衡臂体自重带来的弯矩载荷,同时避免连杆在运动过程中与基座、相邻关节产生运动干涉。末端执行端的安装接口设计为标准法兰式平面,预留了均匀分布的安装螺孔,可根据实际使用场景更换夹爪、吸盘、画笔等不同的执行元件,不需要对臂体主体结构做二次修改。在设计过程中,优先考虑了运动包络的边界控制,整个臂体完全伸展时的水平作业半径控制在小范围区间,竖直方向的作业高度也适配桌面级工位的操作需求,安装时基座底部可通过螺栓直接固定在工作台的T型槽上,也可搭配真空吸盘实现无打孔快速部署,不需要额外搭建高大的支撑机架。关节处的走线槽采用内置式设计,驱动线缆、传感器信号线都可以从连杆内部的空腔穿过,避免臂体运动过程中线缆外露被拉扯剐蹭,同时也让整体外观更整洁。

  从受力角度来看,两个连杆的材质选型适配轻载作业需求,额定负载下关节处的挠度控制在合理范围内,不会因为臂体变形影响末端定位精度,关节的转动副位置预留了轴承安装位,可根据精度需求选配不同等级的深沟球轴承,降低转动过程中的摩擦阻力,提升关节动作的平顺性。在实际应用中,这类小型双连杆机械臂不需要复杂的控制系统,搭配基础的步进电机驱动即可完成预设的点位动作,对于教学场景来说,学生可以通过拆解模型直观理解串联机器人的DH参数建立方法、关节运动学正逆解的计算逻辑,也能通过实际组装掌握关节配合、公差匹配的工程常识;在小型产线应用中,它可以完成PCB板的工位转运、小型螺丝的定点输送、标签的辅助粘贴等重复性高、负载轻的动作,替代人工完成简单的重复劳作,降低工位操作人员的劳动强度。

  设计时还特意做了运动干涉的全行程校验,在关节的整个活动角度范围内,两个连杆之间、连杆与基座之间都预留了足够的安全间隙,不会出现运动到极限位置时结构卡死的问题,基座的圆盘直径经过反复核算,在臂体完全伸展、带额定负载的工况下,整体重心依然落在基座支撑面范围内,不需要额外增加配重块就能保证设备放置的稳定性,不会出现倾翻风险。连杆的外形采用流线型曲面设计,没有尖锐的外凸棱角,既避免了运动过程中剐蹭周边设备或操作人员,也让整体结构更紧凑,在狭小的桌面空间内也能部署使用。
