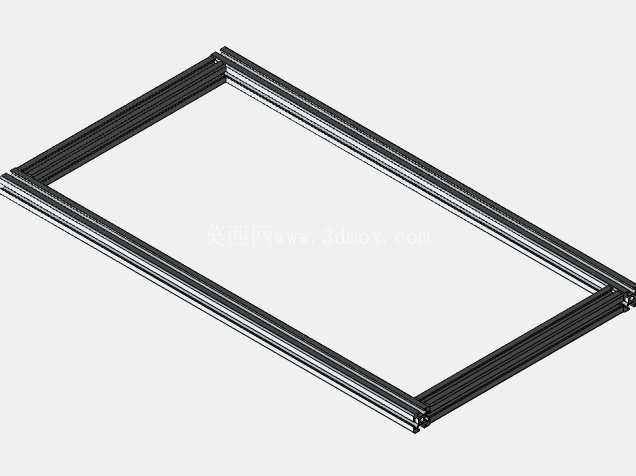

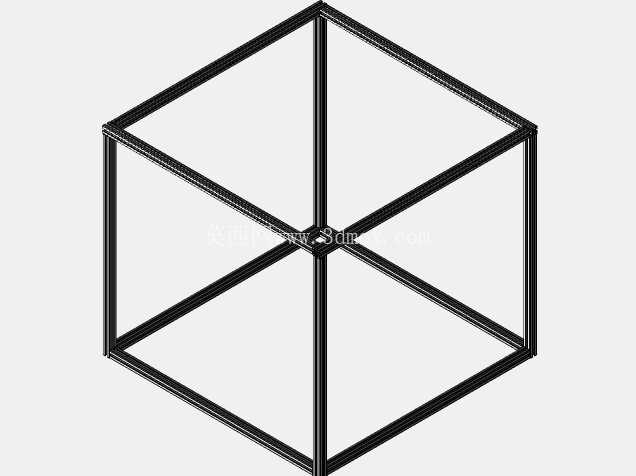

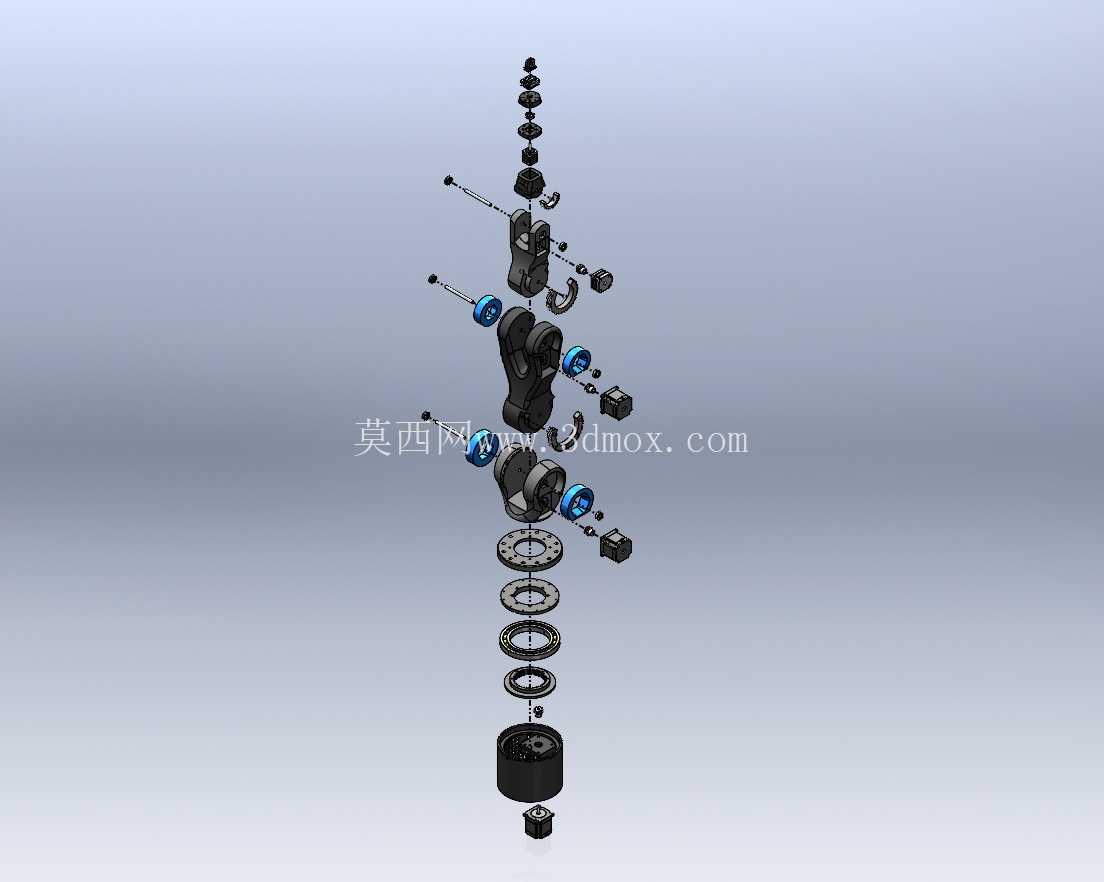

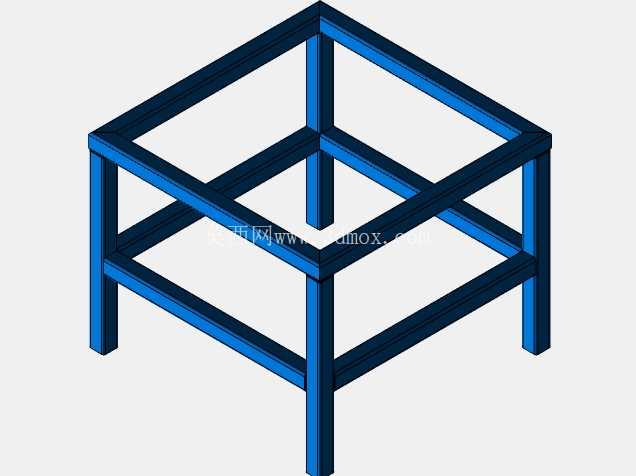

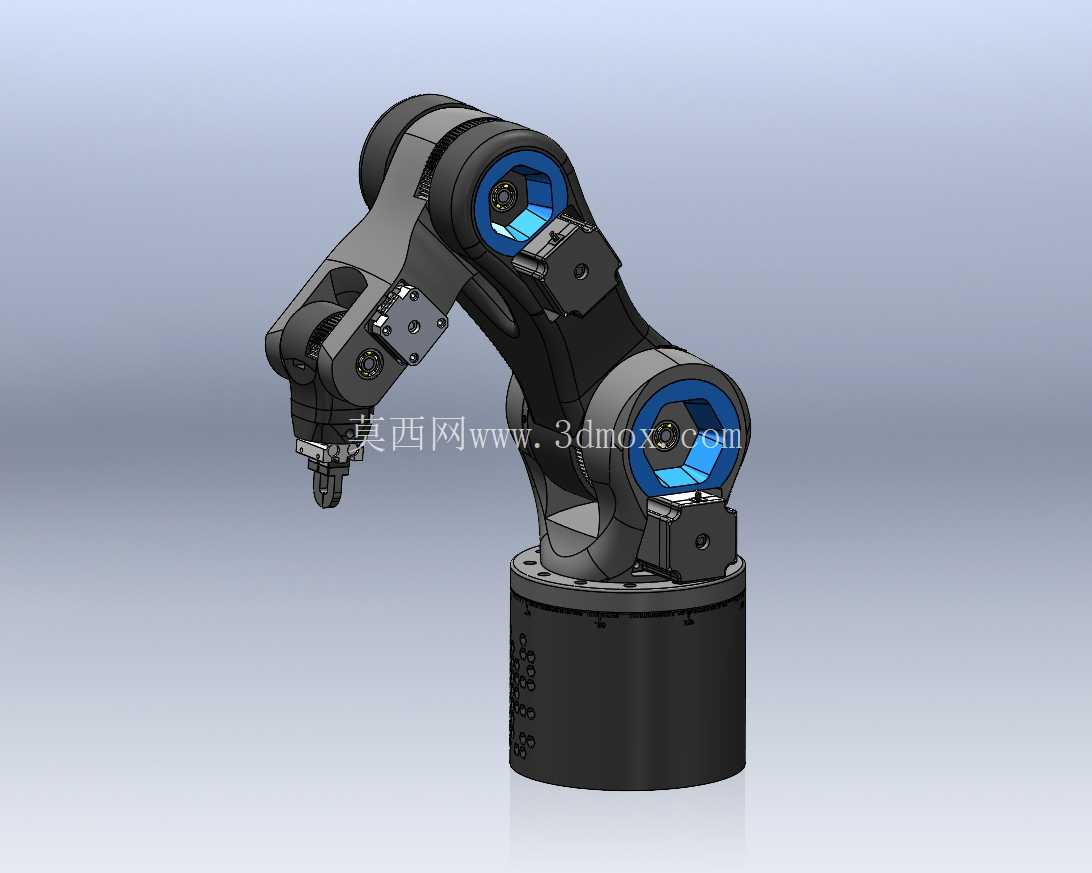

这款五轴机械臂的结构设计,最初是面向院校机电一体化实训场景开发的,整体尺寸控制在桌面级安装范畴,底座安装孔位按照常规实训台T型槽间距做了适配,不需要额外制作大型安装基座,直接通过螺栓就能固定在标准实训工作台面上,不会占用过多实训场地空间,也方便学生分组拆装调试。从功能定位来看,它完全覆盖了工业多轴机械臂的核心运动逻辑,五个关节分别对应底座回转、大臂俯仰、小臂俯仰、腕部旋转、末端执行器回转五个自由度,运动范围经过反复校核,既保证了足够的作业半径来完成实训类的搬运、轨迹模拟、点位定位等操作,又通过机械硬限位结构避免了关节超程碰撞,哪怕是初次接触工业机器人的学生操作,也不会因为误操作导致结构损坏。

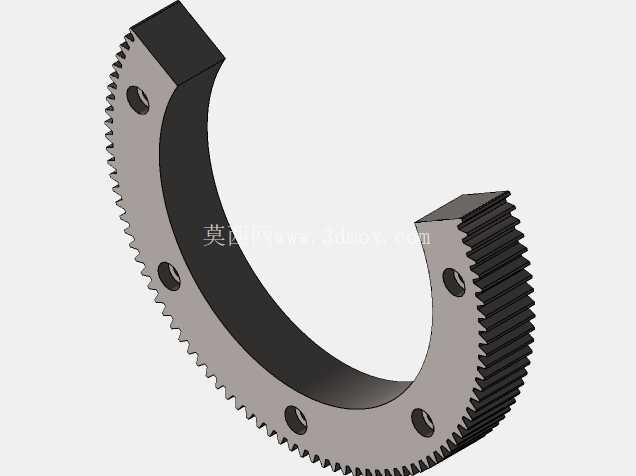

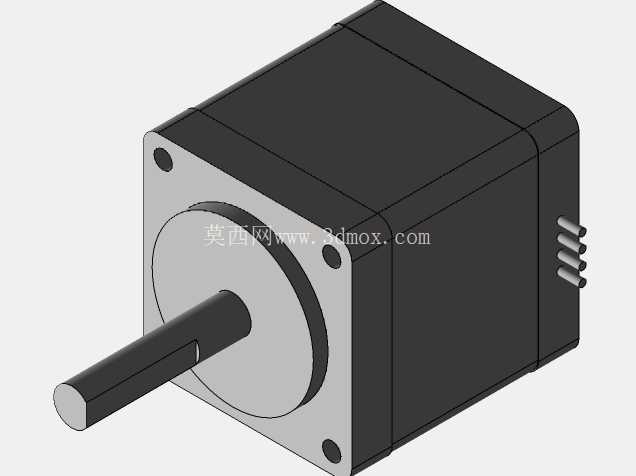

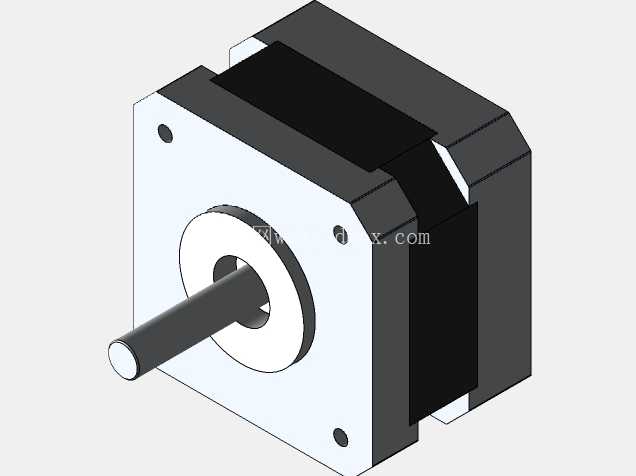

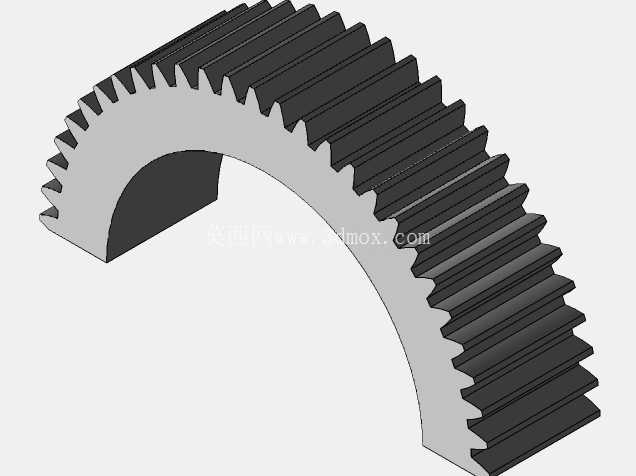

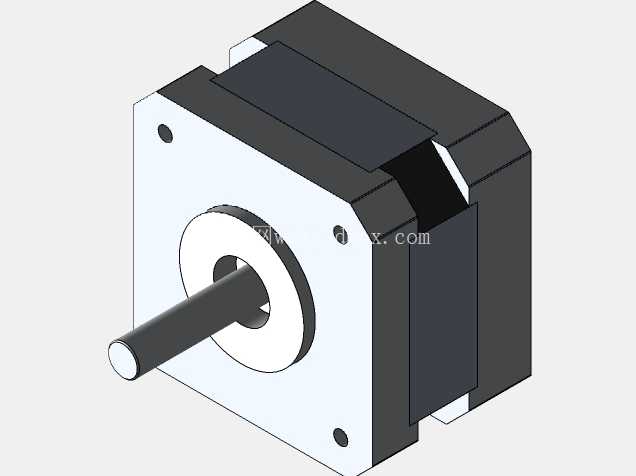

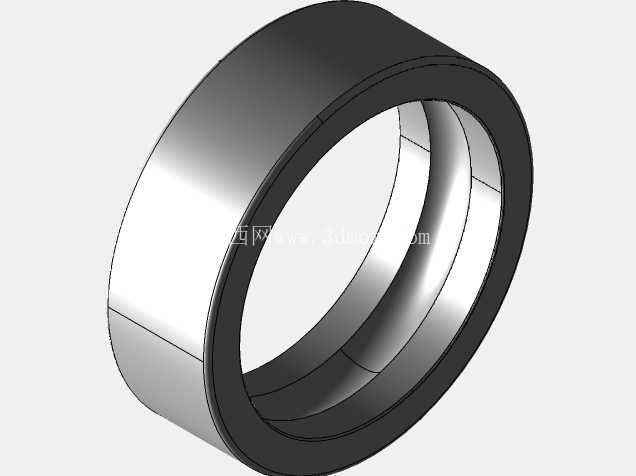

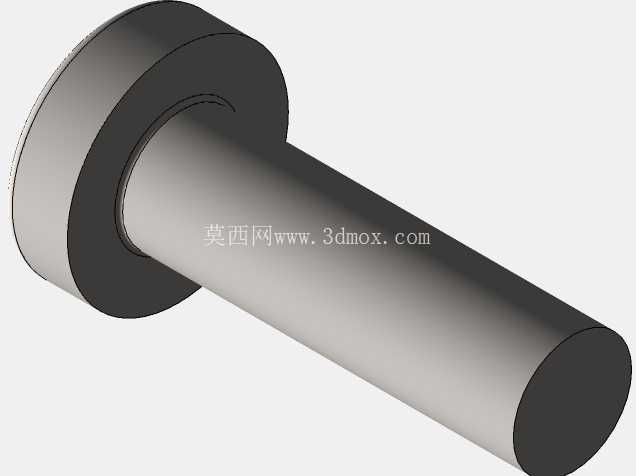

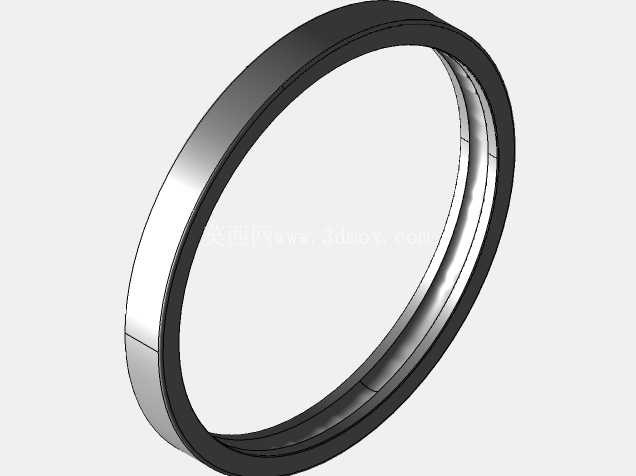

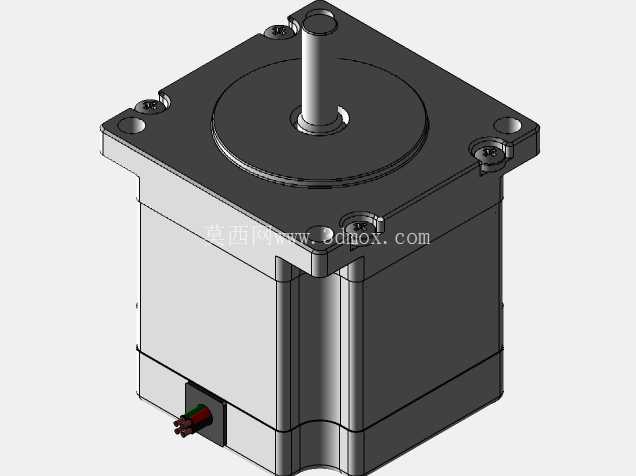

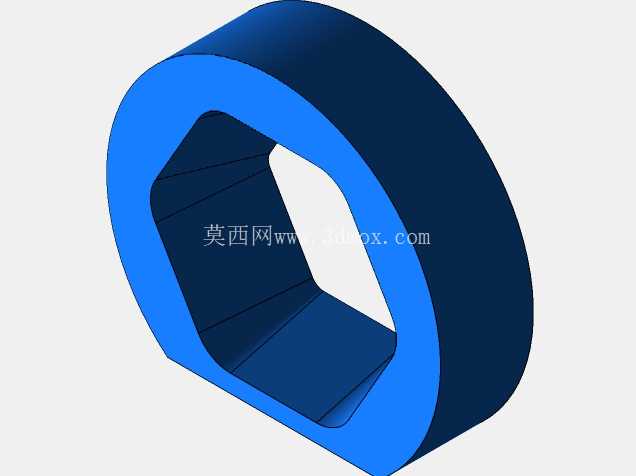

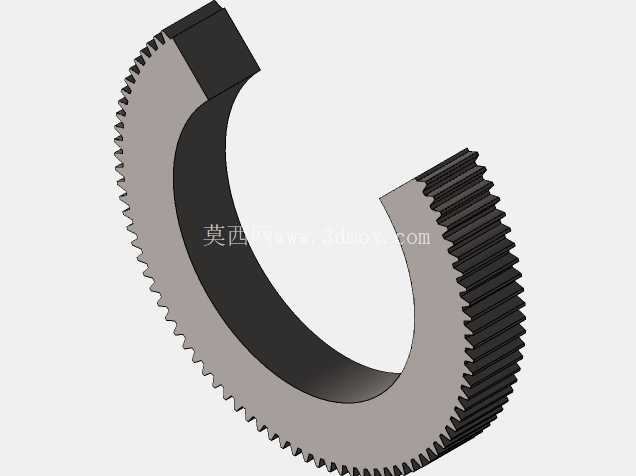

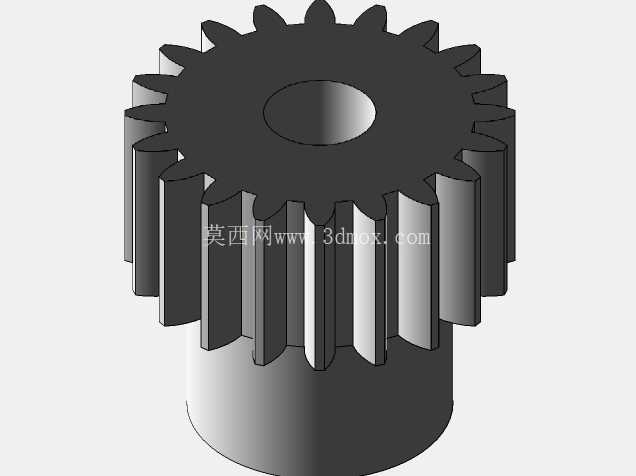

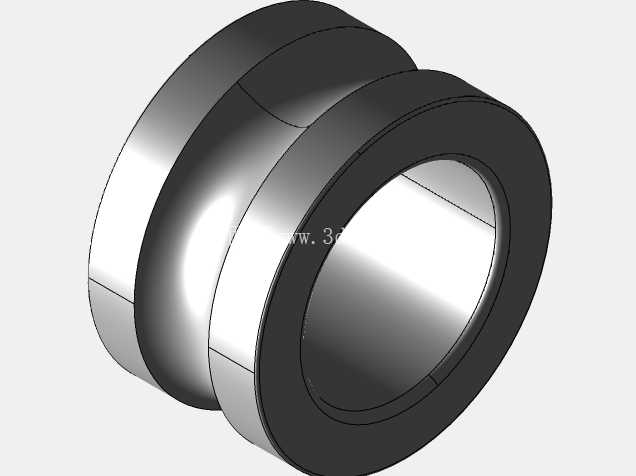

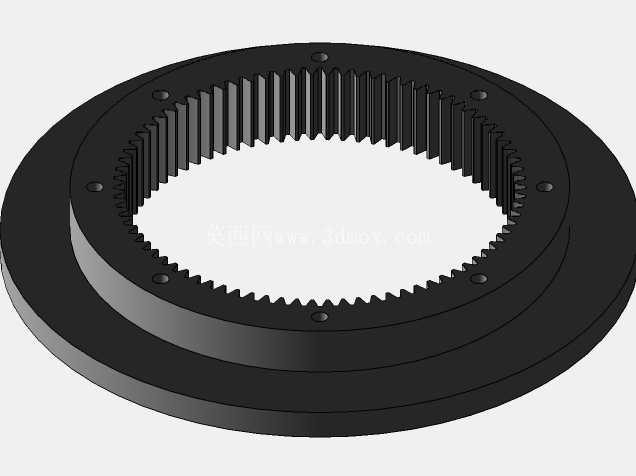

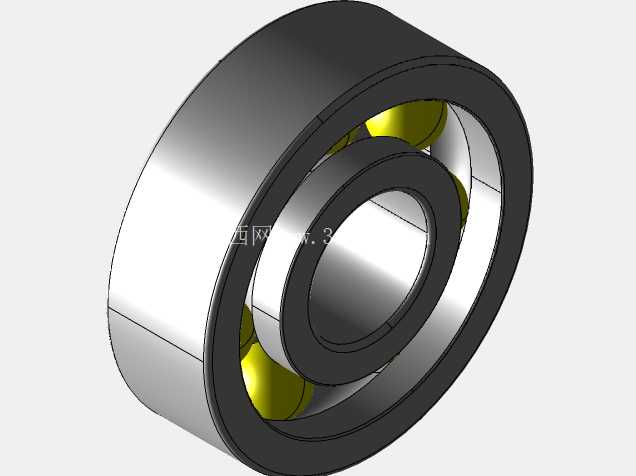

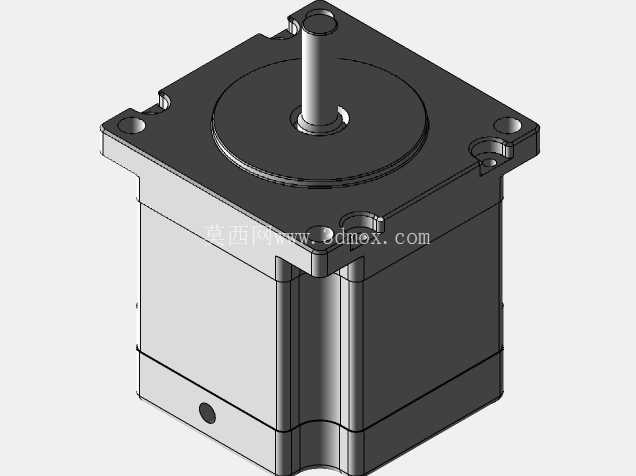

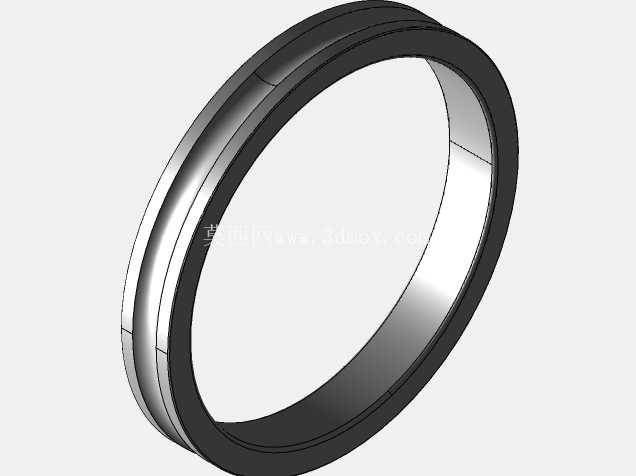

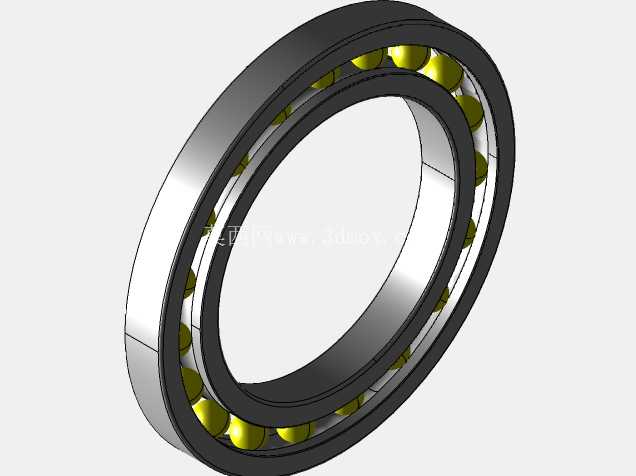

设计过程中优先考虑了3D打印加工的工艺可行性,所有结构件的壁厚都控制在3D打印FDM工艺的合理区间,没有出现小于1mm的薄壁结构,也没有大角度悬空需要大量支撑的特征,打印完成后只需要简单去除支撑毛刺,就能完成装配,不需要额外的二次机加工,非常适合教学场景下学生自行加工组装,理解机械结构从图纸到实物的转化过程。关节传动部分没有采用复杂的谐波减速器结构,而是结合桌面级负载需求,选用了适配的舵机直驱加轴承支撑的方案,每个关节的转动副都配置了深沟球轴承来承受径向和轴向载荷,避免舵机输出轴直接承受侧向力,既控制了整体成本,又保证了关节转动的平顺性,重复定位精度能够满足教学演示和基础实训的要求,完全可以胜任轨迹规划演示、运动学正反解验证、末端执行器换装实训等教学任务。

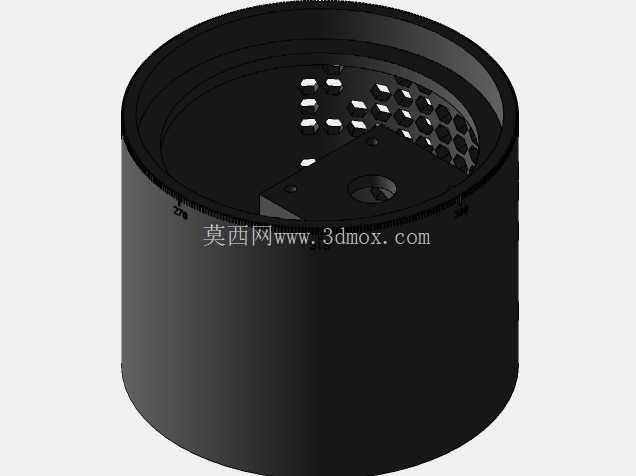

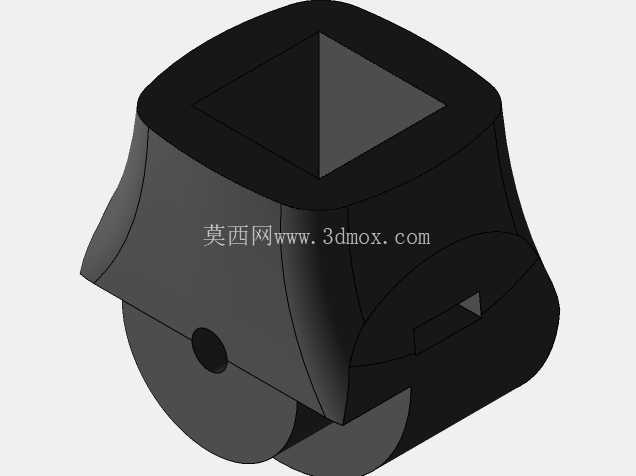

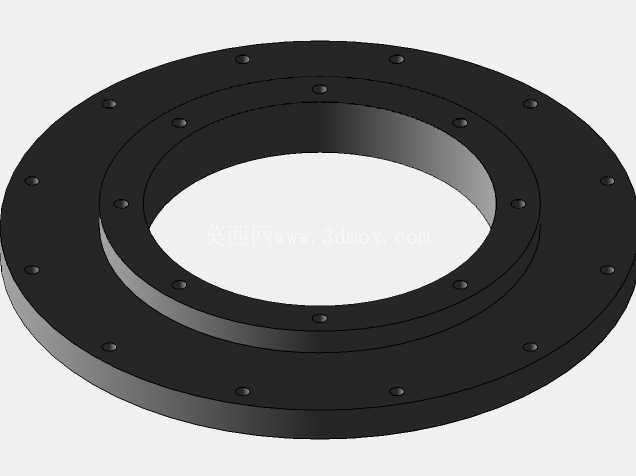

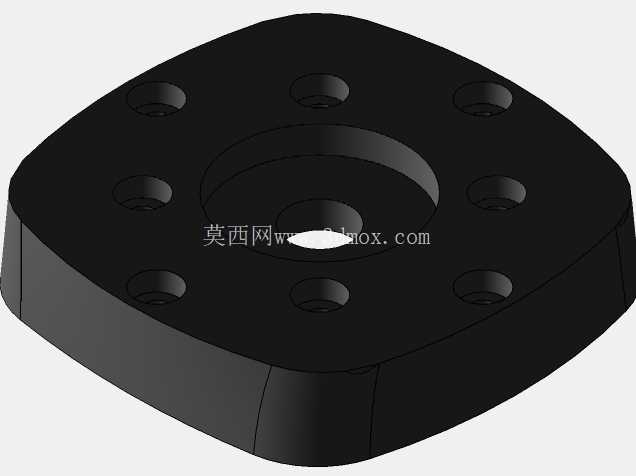

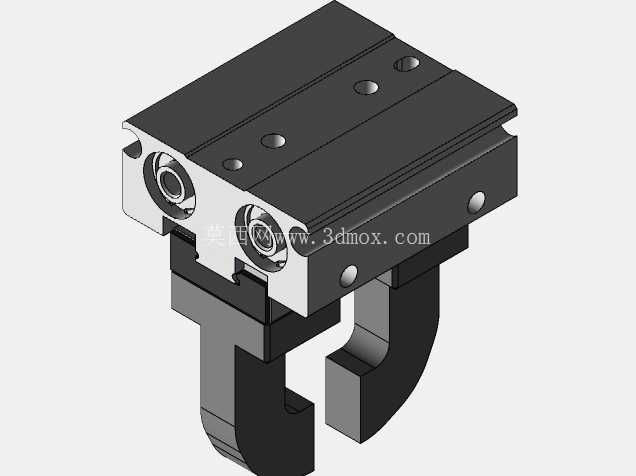

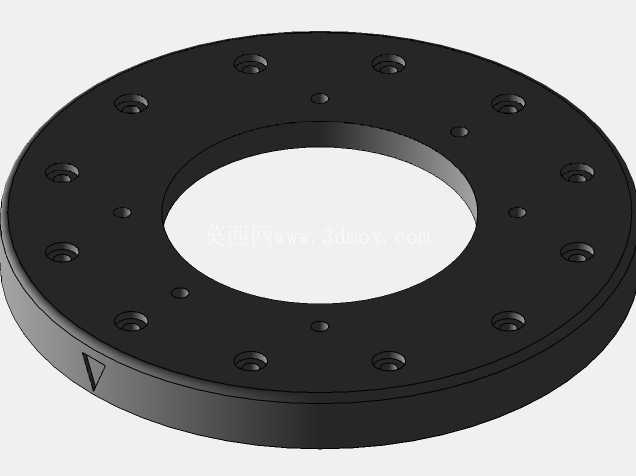

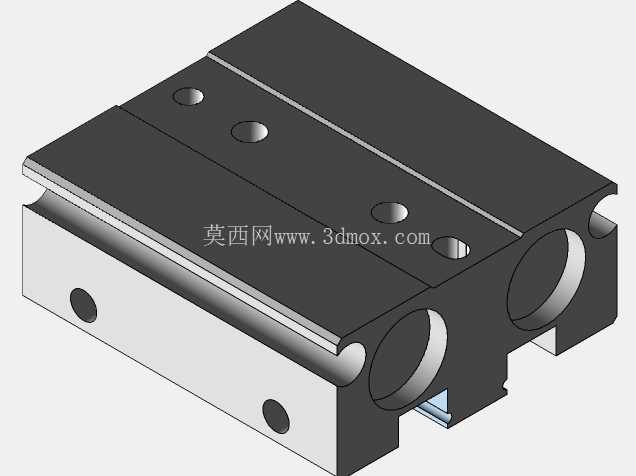

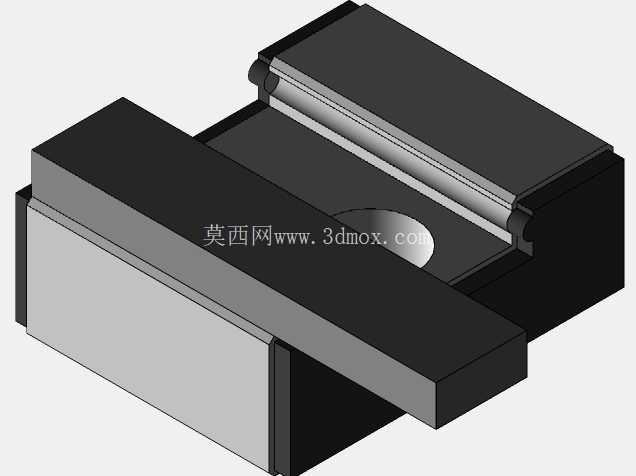

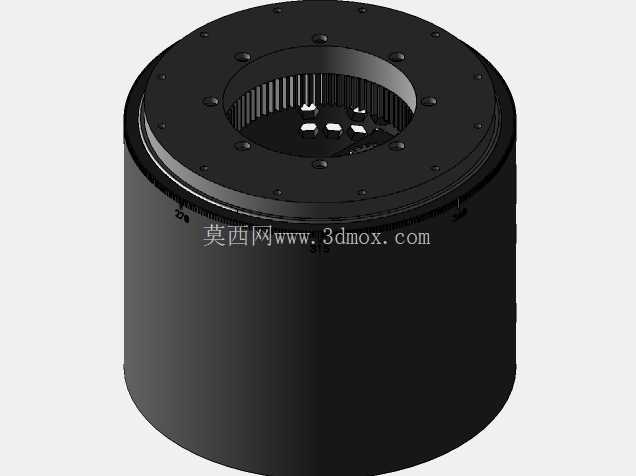

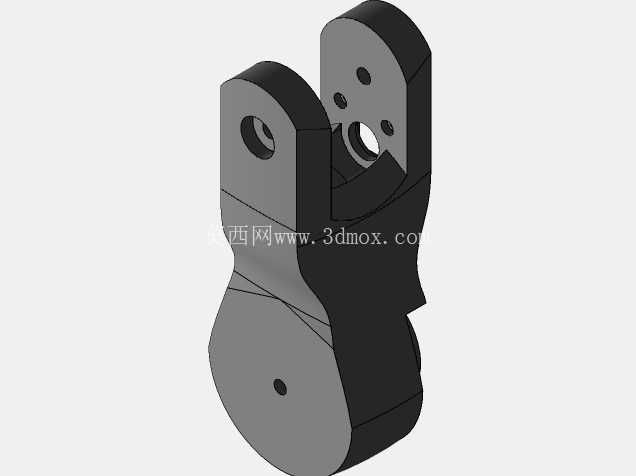

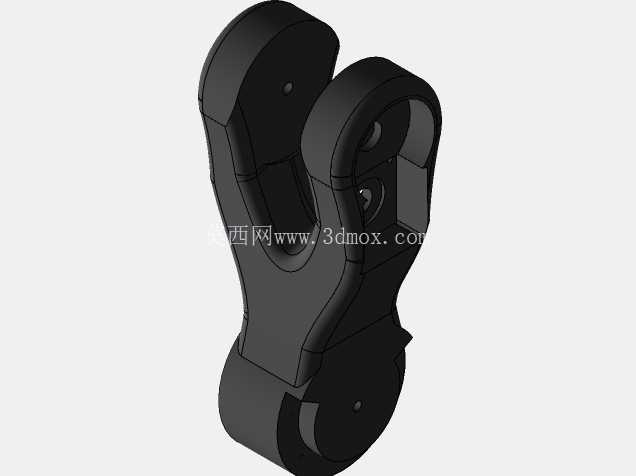

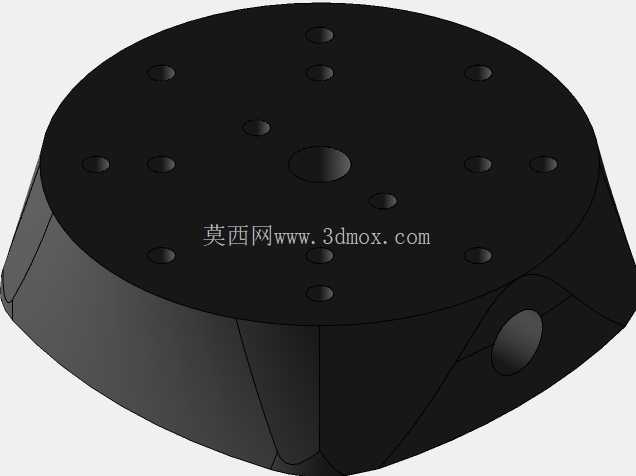

从安装边界来看,底座直径控制在120mm以内,整体伸展后的最大作业半径在350mm左右,末端最大负载设计为500g,足够搭载吸盘、微型夹爪、画笔等常见实训末端工具,既可以模拟工业场景中的小件搬运作业,也可以配合画笔完成轨迹绘制实训,让学生直观理解多轴联动的运动逻辑。结构设计上做了充分的走线预留,每个关节的转动中心位置都设计了走线孔,舵机的连接线可以从结构内部穿过,不会出现线缆外露缠绕关节的问题,既提升了整体外观的整洁度,也避免了运动过程中线缆被拉扯损坏的风险。关节连接部位的紧固件都选用了标准内六角螺丝,所有螺丝孔位都做了沉头设计,装配后螺丝头不会突出结构表面,不会在运动过程中产生干涉。腕部结构做了快换接口设计,不需要额外工具就能快速更换不同的末端执行器,方便开展不同科目的实训项目,比如更换夹爪可以做物料分拣实训,更换吸盘可以做轻薄物件搬运实训,更换3D打印笔固定座甚至可以完成简单的增材制造轨迹演示。大臂和小臂的结构采用了镂空加筋的设计方式,在保证整体结构刚性的前提下尽可能降低了自身重量,减少了关节舵机的负载,提升了运动响应速度,同时镂空结构也能让学生直观看到内部的走线和舵机安装位置,方便讲解关节传动的原理。底座内部预留了控制板的安装空间,可以直接容纳常规的开源机器人控制板,不需要额外外置控制盒,整体集成度更高,放在实训台面上也不会显得杂乱。

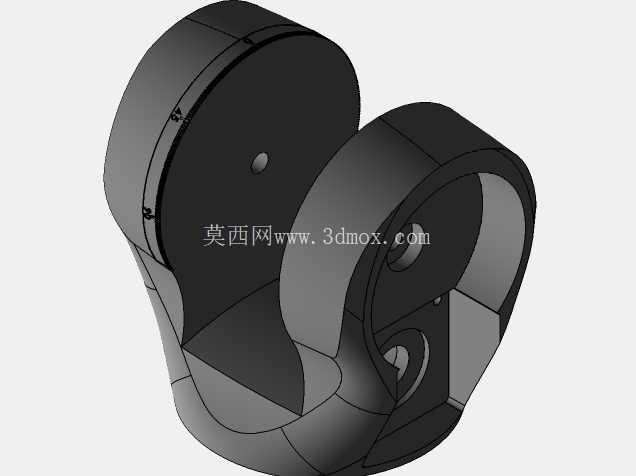

在运动范围校核阶段,针对每个关节的极限位置都做了干涉检查,确保大臂俯仰到任意角度都不会和底座发生碰撞,小臂运动过程中不会和大臂产生结构干涉,腕部旋转时也不会和小臂末端产生剐蹭,所有运动路径上的结构间隙都预留了2mm以上的安全距离,哪怕存在一定的3D打印加工误差,也不会出现运动卡滞的问题。这款机械臂的设计没有盲目追求工业级的高精度和大负载,而是完全围绕教学实训场景的实际需求做了取舍,在成本、加工难度、功能完整性之间找到了平衡点,既能够完整展示多轴工业机器人的核心结构原理,又降低了加工和装配的门槛,非常适合作为机电一体化专业的教学实训载体,也可以作为个人爱好者学习机器人结构设计、运动控制的实物验证平台。
