雅马哈9.5马力舷外船用马达结构设计

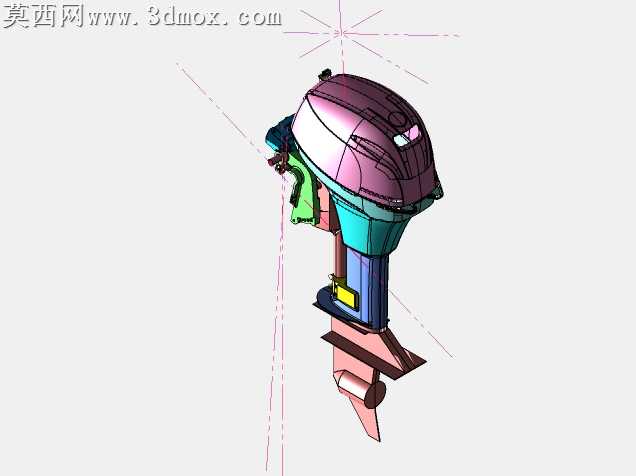

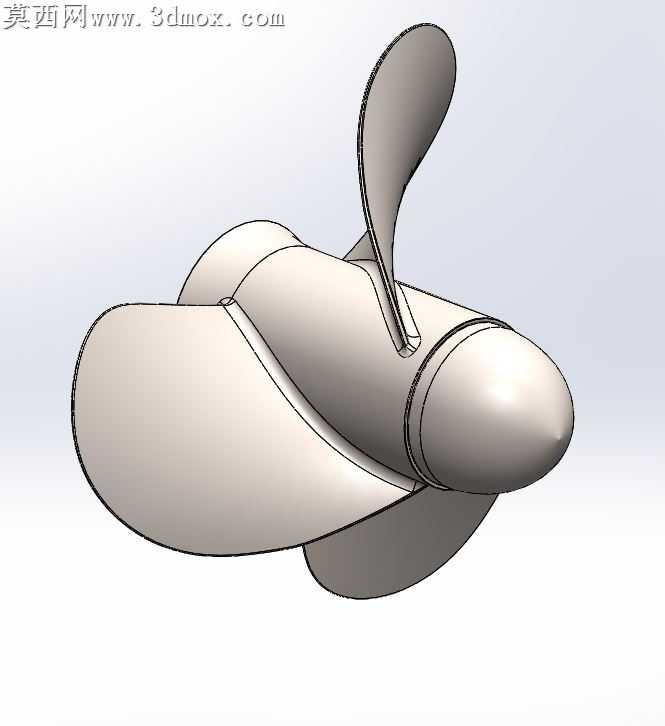

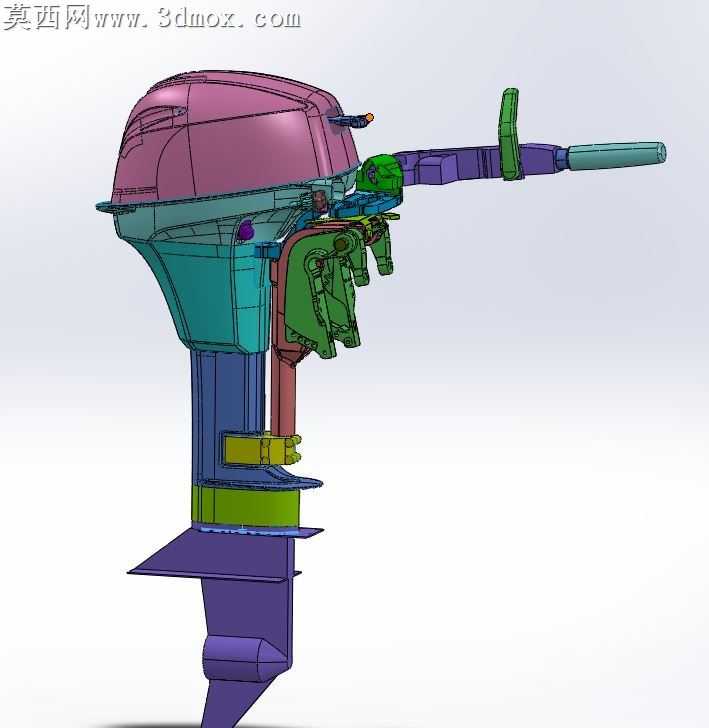

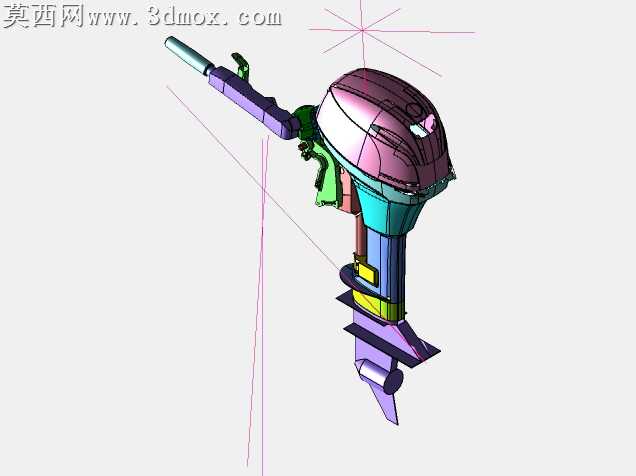

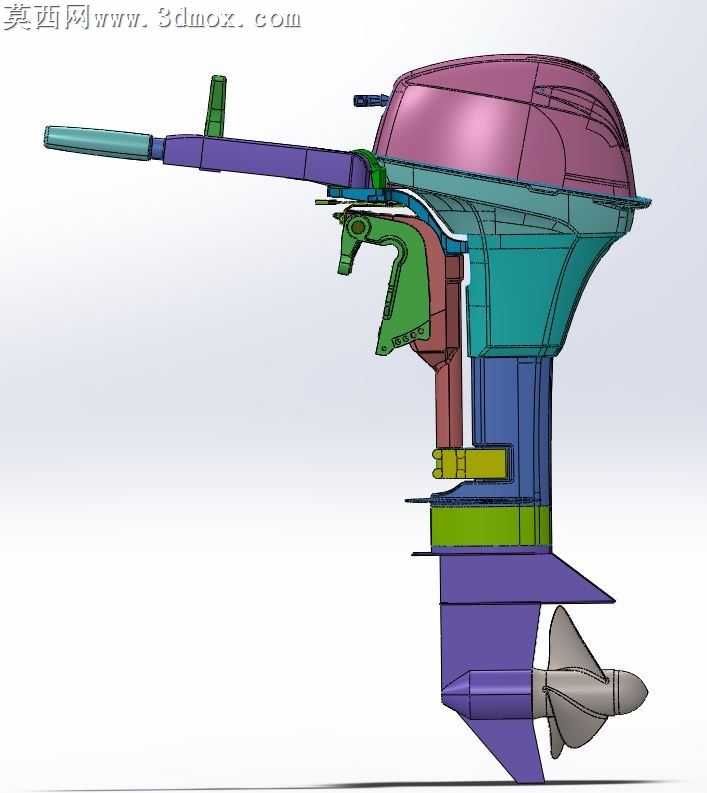

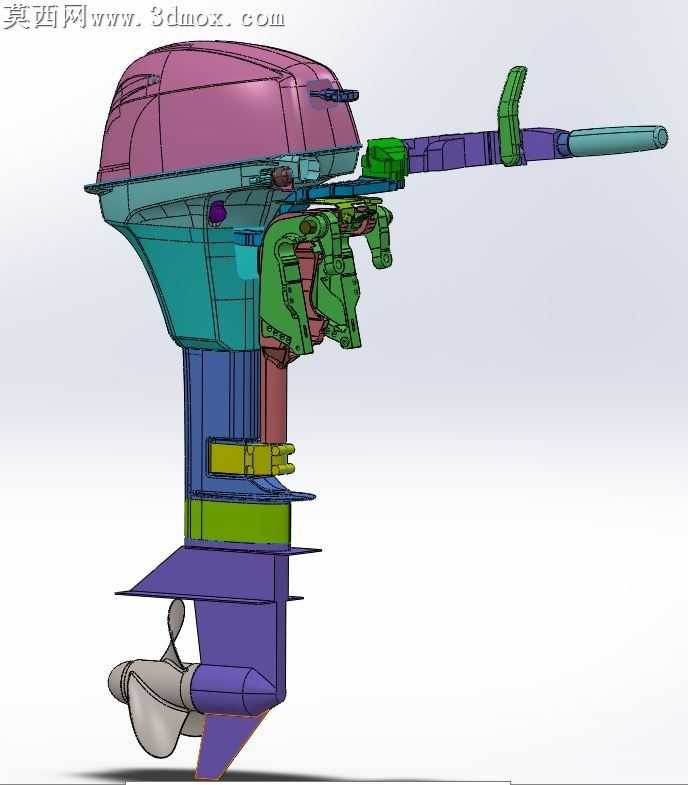

本作品为雅马哈9.5马力舷外马达的三维结构设计，建模过程依托三维参数化设计逻辑完成，对舷外马达的全系统部件进行了1:1比例的精准复刻，完整还原了该款小马力船用动力装置的真实结构形态。建模阶段从动力核心的发动机舱段开始搭建，依次完成顶部动力罩壳、操控握持组件、垂直传动立柱、水下推进段、螺旋桨总成等各模块的独立建模，每个部件的装配关系、连接卡扣、定位结构都严格参照实物的工程逻辑设置，确保各部件之间不存在干涉问题，可直观呈现舷外马达从动力输入到推进输出的完整传动链路。材质与渲染表现上，针对不同功能部件匹配了对应的材质属性：顶部动力外罩设置为亮面烤漆材质，还原船外机外壳的防水耐磨涂层质感；操控手柄、换挡扳机等握持部件设置为哑光防滑橡塑材质，贴合实际使用中的部件触感；垂直传动段的金属壳体设置为半哑光金属漆材质，区分不同功能段的材质差异；水下螺旋桨、传动连接部件设置为抛光金属材质，还原水下金属部件的质感表现；各密封胶条、缓冲垫圈等小部件也单独设置了橡胶类材质，提升整体模型的真实感。结构设计层面，完整复现了该款舷外马达的核心功能结构：包含顶部发动机舱的安装固定结构、操控手柄的转向联动结构、换挡扳机的档位切换结构、垂直传动轴的传动连接结构、水下螺旋桨的动力输出结构，以及各段壳体之间的密封连接结构，各部件的拆分逻辑完全符合真实舷外机的装配维修逻辑，可清晰展示小马力舷外马达的内部构造与工作原理。设计过程中重点考量了船用动力装置的结构特性，对易被忽略的冷却水道走线、操控拉线布局、壳体加强筋结构都进行了还原，确保模型不仅具备外观展示效果，更能准确呈现该款舷外马达的工程设计细节，可用于船用动力结构教学、产品外观展示、改装方案验证等场景。
