13公斤厘米扭矩舵机式伺服电机结构

　　在小型自动化设备、航模舵面控制、教学实验平台、小型机械臂关节这类对执行元件扭矩密度、安装便捷性有明确要求的场景里，这类13公斤厘米扭矩等级的伺服电机是选型阶段绕不开的选项。不同于工业级大功率伺服的法兰安装、外置编码器结构，这类小扭矩伺服采用一体化集成设计，将驱动电路、减速齿轮组、位置反馈电位器、输出轴全部整合在方形壳体内，不需要额外搭配驱动器即可直接接收PWM控制信号完成角度闭环控制，大幅降低了小型设备的布线与装配复杂度。

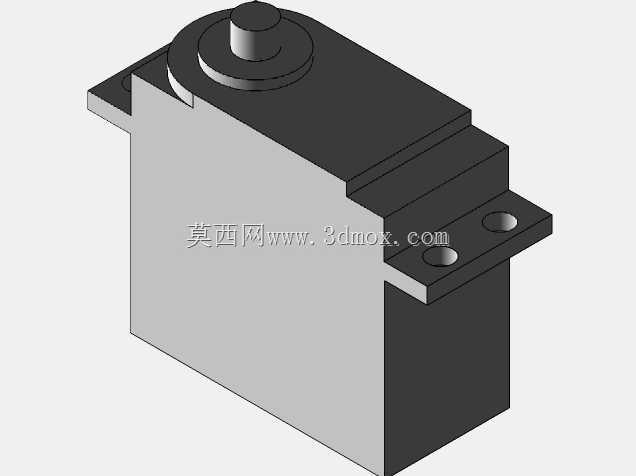

　　从结构设计逻辑来看，这款伺服的壳体采用上下分盒式结构，主体为工程塑料材质，兼顾绝缘性能与轻量化需求，两侧伸出的带安装孔耳座是核心安装定位基准，两个安装孔的中心距、孔径都匹配小型设备常用的M2/M2.5螺丝规格，安装时不需要额外加工转接板，直接通过螺丝穿过耳座孔即可将伺服固定在设备安装面上，安装面与壳体底部的平面度控制在0.1mm以内，避免锁紧螺丝后壳体出现形变卡滞内部齿轮组。输出轴采用顶部凸台结构，搭配标准的舵机盘安装位，可适配塑料舵盘、金属舵盘两种常用连接件，输出轴的径向跳动控制在0.05mm以内，保证带载转动时不会出现偏心抖动。

　　实际应用中，这类伺服的核心功能是接收控制信号输出指定角度的扭矩输出，13公斤厘米的扭矩参数意味着在输出轴中心1厘米距离处可输出13公斤的推力，足够驱动小型机械臂的小臂关节、航模的副翼/升降舵面、自动售货机的货道挡板、3D打印机的自动调平探针这类负载。内部的减速齿轮组采用多级直齿传动设计，将内置直流电机的高转速低扭矩输出转化为低转速高扭矩的输出特性，齿轮组的啮合间隙控制在0.1度以内，保证位置控制的重复精度满足小型设备的使用需求，不会出现回程间隙过大导致的定位偏差。

　　设计这类伺服模型时，首先要明确安装边界的约束：壳体的整体长宽高尺寸要匹配通用小型舵机的安装尺寸规范，保证用户替换同规格伺服时不需要修改原有设备的安装结构，两侧耳座的安装孔位置度公差要严格控制，避免出现安装孔位错位无法装配的问题。输出轴的伸出高度、轴径尺寸要符合通用舵机的尺寸标准，保证市面上的标准舵盘都可以直接安装使用。壳体侧面的出线位置要预留足够的走线空间，避免装配时线材被壳体挤压破损。

　　从选型适配的角度来说，这类伺服的工作电压通常在4.8V-6V区间，兼容常规的单片机控制板、航模接收机的供电规格，不需要额外配置高压供电模块，控制信号采用标准的20ms周期PWM信号，0.5ms-2.5ms的脉宽对应0-180度的转动角度，和绝大多数开源控制程序的舵机驱动库直接兼容，不需要额外编写驱动协议。内部的位置反馈采用线性电位器，转动角度和电位器阻值呈线性对应，控制板通过采集电位器的电压值判断当前输出轴的实际位置，和目标位置做比对后调整电机的转动方向与转速，形成闭环控制，避免负载变化导致的位置偏移。

　　建模过程中需要注意内部齿轮组的装配间隙预留，齿轮和壳体之间的间隙要控制在0.2mm左右，既不能间隙过大导致齿轮晃动噪音大，也不能间隙过小导致齿轮转动卡滞。输出轴和壳体上盖的轴承位要做同轴度约束，保证输出轴转动顺畅无卡顿。壳体的分盒面要设计定位止口，保证上下壳装配时的定位精度，避免上下壳错位导致内部齿轮轴孔不同心。耳座的安装孔位置要做加强筋设计，因为安装时螺丝的锁紧力、设备运行时的冲击力都会作用在耳座上，加强筋可以提升耳座的结构强度，避免锁紧螺丝时耳座出现开裂。

　　在实际设备装配时，这类伺服的安装要注意输出轴的负载对中，尽量让负载的旋转中心和伺服输出轴的中心重合，避免出现偏载导致输出轴承受额外的径向力，长期偏载运行会加速内部齿轮和输出轴轴承的磨损，缩短伺服的使用寿命。接线时要注意电源正负极的区分，反接会直接烧毁内部的驱动电路板，信号端要和控制板的信号IO口共地，避免出现信号干扰导致的舵机抖动、定位不准问题。如果设备运行环境存在较大振动，可以在伺服壳体和安装面之间垫一层薄的橡胶减震垫，吸收振动传递，避免内部电位器因为振动出现接触不良导致的位置漂移。
