SDS mk5适配85A TPU防滑轮面结构

　　这款轮面结构主要面向小型移动轮式设备的行走轮改造与配套场景，尤其适配SDS mk5规格的转向轮组安装需求，在小型巡检机器人、桌面级移动作业平台、教育类竞赛移动装置这类需要兼顾行走抓地力与轮组耐用性的场景中，能够很好匹配现有轮辋的安装边界，不需要对原有轮架结构做额外切削改造就能完成装配。从实际使用的工况来看，这类小尺寸移动轮经常需要在平整PVC地面、哑光瓷砖、短毛地毯甚至轻微积灰的硬质台面行走，普通硬质塑料轮面在这类场景下容易出现侧滑、起步打滑的问题，尤其是搭载转向舵机的swerve轮组，转向时如果胎面抓地力不足，很容易出现转向角度偏差，影响整机的行走精度。

　　设计时选用Sirayatech 85A硬度的TPU作为胎面打印材料，没有采用常规3D打印件的全填充或者网格填充方案，而是设置了两层壁厚搭配85A螺旋填充的内部结构，这种结构不是单纯为了减少打印耗材用量，更多是从胎面的形变特性出发做的考量：两层外壁能够保证胎面和轮辋配合的尺寸精度，安装时不会因为胎壁过软出现装配错位，也能避免长期使用后胎面从轮辋上滑脱的问题；内部的螺旋填充结构可以让胎面接触地面时产生可控的微小形变，既不会因为硬度过高导致接触面积过小抓地力不足，也不会因为形变量过大导致轮组滚动阻力过高、转向迟滞。

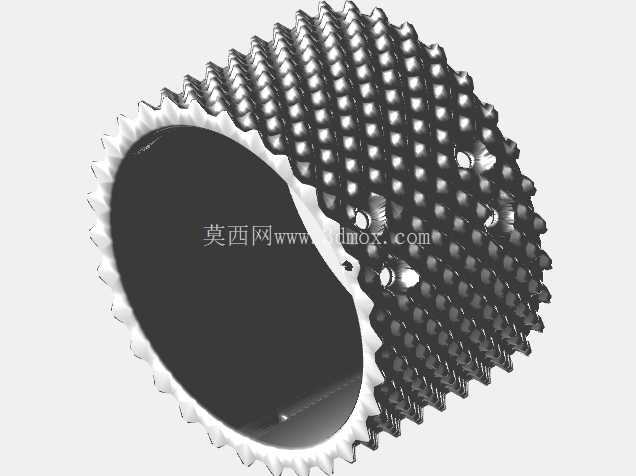

　　胎面的外表面做了密集的点阵式凸起纹理，这些凸起的高度和排布密度经过反复调整，凸起高度控制在1.2mm，相邻凸起的中心距为3mm，既能够在接触光滑地面时刺破表面的微小水膜或者积尘层，提升干湿地抓地力，也不会因为凸起过高导致胎面滚动时产生明显的颠簸振动，影响搭载在移动平台上的精密传感器工作精度。胎面的内侧边缘做了和SDS mk5轮辋匹配的限位齿结构，安装时齿位和轮辋的卡槽完全对齐，转动时胎面和轮辋之间不会产生相对滑动，即使是急加速、急转向或者带负载爬坡的工况下，也不会出现胎面空转的问题。从安装边界来看，这款胎面的内径完全匹配对应规格轮辋的外径公差，安装时不需要额外涂抹粘接剂，依靠TPU材料本身的弹性和内侧限位齿就能完成可靠固定，后期更换胎面时只需要将旧胎面从轮辋上剥离即可，不会损伤轮辋本身的结构。胎面的侧壁厚度做了梯度设计，靠近轮辋卡槽的位置壁厚稍大，提升装配后的结构强度，接触地面的胎冠位置壁厚稍薄，能够更好地发挥材料的弹性特性，吸收行走时地面传来的微小振动。

　　和市面上常见的同规格橡胶胎面相比，这款TPU打印胎面的生产不需要开模，小批量定制时的成本更低，而且可以根据实际使用场景调整填充密度和表面纹理参数，比如在需要更高抓地力的地毯场景，可以适当降低填充硬度、增加凸起高度，在需要更低滚动阻力的平整赛道场景，可以适当提升填充硬度、减小凸起高度，适配不同的使用需求。在实际测试中，采用这种结构的胎面在10kg负载的移动平台上连续行走50公里后，表面凸起的磨损量不到0.1mm，远优于同硬度下普通网格填充的TPU胎面，这是因为螺旋填充的结构能够将胎面接触地面时的压力均匀分散到整个胎面截面，不会出现局部应力集中导致的异常磨损。胎面的边缘做了小角度的倒角处理，转向时胎面边缘不会因为剐蹭地面产生额外的阻力，也能避免胎面边缘被尖锐障碍物剐蹭后出现撕裂的问题。对于做小型移动设备结构设计的工程师来说，这种胎面结构不需要复杂的模具投入，只需要对应的3D打印设备就可以快速生产迭代，在原型机验证阶段可以快速调整参数匹配不同的轮组负载和行走场景，大幅缩短轮组部分的开发周期，不需要等待橡胶件开模的漫长周期，也能避免开模后参数不合适导致的成本浪费。
