CrazyBee充电U盘保护外壳结构设计

日常使用微型航模配套的Crazy Bee USB充电棒时，很多使用者都会遇到外壳磕碰开裂、内部电路板裸露积灰、锂电池受挤压变形的问题，这款保护外壳正是针对这类实际使用痛点开发的结构件，适配集成了锂电池充电模块、USB公头接口、250mAh规格LiPo电池的一体式充电U盘设备，覆盖航模玩家随身收纳、外场充电、日常携带等多个使用场景。

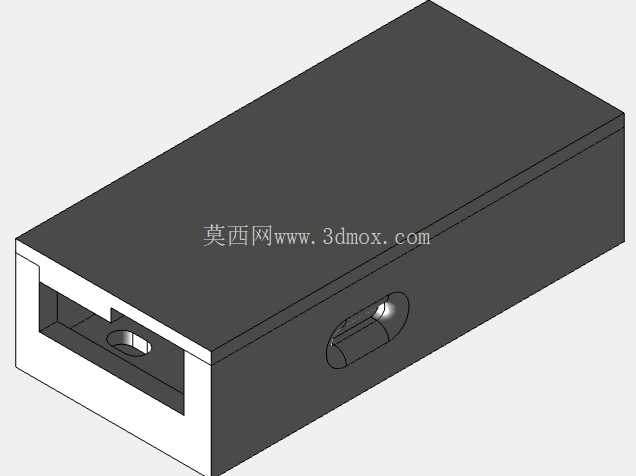

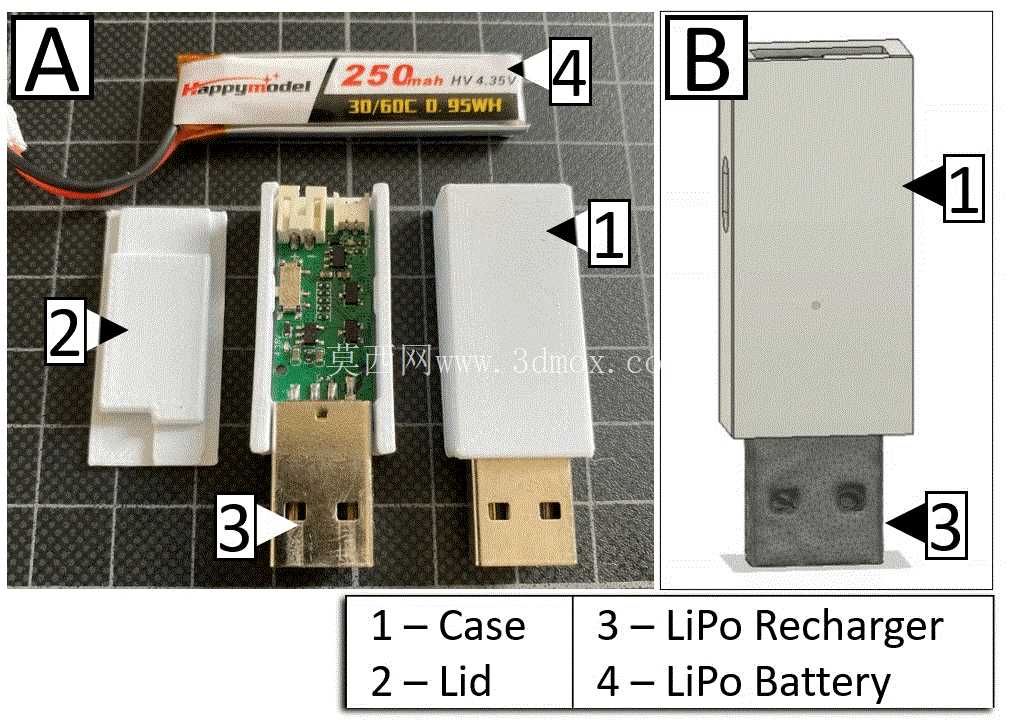

从结构设计思路来看，整套外壳分为Case主体壳体、Lid上盖两个独立结构件，无需额外螺丝、卡扣紧固件即可完成装配，设计阶段通过3D扫描获取内部充电模块、USB接头、锂电池的完整点云数据，反向拟合各部件的外形公差，壳体内腔预留0.15mm的装配间隙，既保证3D打印成型后的零件可以顺利套入内部组件，又不会出现松旷晃动的问题。壳体侧面对应充电模块的开关位置做了精准的开口避让，开口边缘做0.2mm的倒角处理，既不会干涉开关的按压行程，又能避免日常携带时异物误触开关导致的异常放电。

在安装边界的把控上，壳体下端完全包裹USB金属公头的根部位置，公头伸出端面与壳体下端面齐平，不会干涉USB公头插入电脑、充电头的接口，同时可以避免公头根部因长期受力出现焊盘脱焊的问题；上盖与主体壳体采用止口配合结构，止口搭接宽度1.2mm，装配后上下壳的拼缝小于0.1mm，可阻挡日常使用中的灰尘、飞溅水滴进入壳体内部接触电路板。内腔对应锂电池的位置做了独立的限位筋，筋位高度0.8mm，刚好卡住锂电池的两侧边缘，避免设备摔落时锂电池移位扯断内部连接线；对应电路板上的指示灯位置，壳体做了0.3mm壁厚的半透光区域，无需额外开孔即可观察充电状态指示灯的亮灭情况。

从实际使用功能来看，这款外壳完全覆盖内部电子元件的裸露区域，使用者插拔充电U盘时无需直接接触电路板焊点、锂电池外皮，避免手上的静电击穿电路元件，也能减少锂电池被尖锐物品刺穿的风险。针对3D打印的成型特性，壳体所有竖直面都做了1°的脱模斜度，壁厚统一设置为1.5mm，没有小于0.8mm的薄壁结构，也没有悬空大于3mm的无支撑结构，使用PLA、PETG等常用FDM打印材料即可直接打印，打印时无需添加支撑结构，成型后仅需简单去除底部毛边即可完成装配。

设计阶段针对不同使用场景做了结构优化：壳体边角全部做R2的圆角过渡，放在口袋中携带时不会勾挂衣物纤维；壳体外表面做细微的防滑纹理处理，插拔USB接头时可以提供足够的摩擦力，不会出现手滑插拔困难的问题；上盖与主体装配后，整体外形为规整的长方体结构，可以直接放入常规的U盘收纳包、口袋笔槽中，不会因为异形结构占用额外收纳空间。针对材料选择的适配性，设计时考虑了PLA材料的脆性问题，在壳体对应USB公头的受力位置做了局部加厚处理，加厚区域壁厚达到2mm，即使日常插拔时受力较大，也不会出现壳体根部断裂的问题；如果使用PETG材料打印，壳体的抗摔性能可以进一步提升，从1.2米高度自由落体到水泥地面也不会出现开裂变形的情况。

在尺寸精度控制上，所有配合尺寸的公差都按照3D打印的工艺特性做了补偿，比如USB公头的避让槽尺寸比公头实际尺寸大0.2mm，抵消打印过程中材料膨胀带来的尺寸误差；止口位置的尺寸按照H7/f7的间隙配合标准做偏移处理，保证打印后的上下壳可以顺利扣合，同时不会出现松动脱落的问题。内腔对应电路板上的元件凸起位置都做了对应的避让槽，比如电路板上的电容、电感元件高度较高，对应位置的壳体内腔做了局部加深处理，避免装配时元件顶住壳体导致无法安装到位。
