FIRST竞赛机器人VersaFrame中心落料传动车架

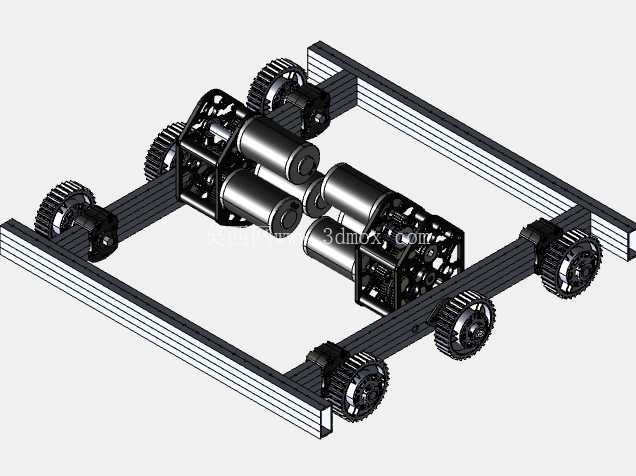

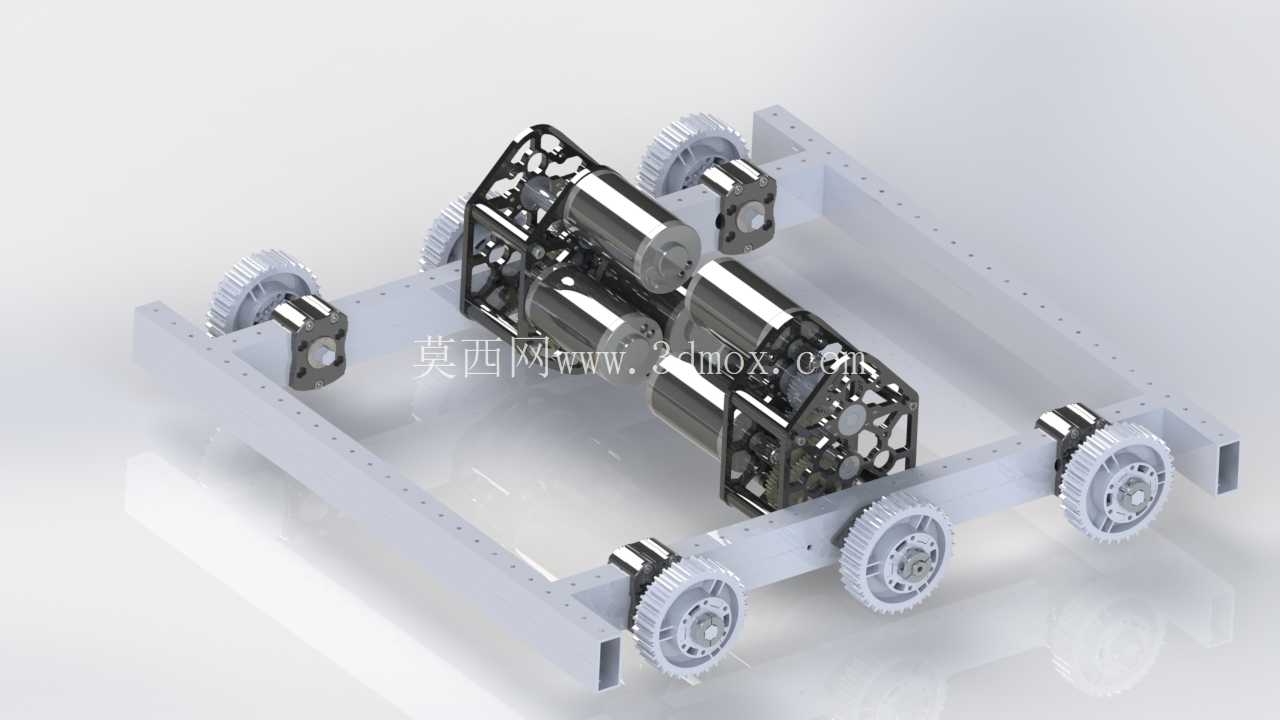

　　这套结构是面向青少年机器人竞赛场景开发的中心落料式传动车架，核心适配FIRST系列赛事中需要完成物料拾取、转运、投放的任务需求，整体采用铝型材搭建的框架式主体作为承载基础，所有传动部件、轮组、动力单元均集成在框架两侧的安装面上，中心区域完全预留作为落料通道，避免传动结构对物料输送路径造成干涉。从实际赛事应用的角度看，这类车架的核心优势在于将动力传动路径完全布置在框架外侧，中心贯通的空间既可以安装物料输送的皮带、拨杆机构，也可以直接作为重力落料的通道，不需要额外在传动结构之间避让空间，能有效压缩整车的横向尺寸，适配赛事规则中对机器人外形边界的严格限制。

　　设计阶段首先确定了轮组的安装基准，所有驱动轮的轴承座均采用独立的安装块固定在铝型材框架的侧面，安装块上预留了长条形调节孔，可通过调整安装块的位置张紧同步带，不需要额外设计张紧轮结构，减少了整车的零件数量与装配复杂度。动力单元采用双电机对称布置的方案，两台驱动电机分别固定在框架两侧的镂空安装支架上，支架采用镂空结构一方面是为了降低整体重量，另一方面是为电机的散热预留空气流通空间，同时支架上的安装孔位做了等距标准化设计，可兼容不同功率规格的竞赛用直流电机，不需要重新加工支架就能完成动力升级。

　　轮组部分采用齿轮直接啮合的传动方式，电机输出轴的主动齿轮直接与轮轴上的从动齿轮啮合，省去了中间传动的惰轮结构，传动路径更短，传动效率更高，同时齿轮的模数选择适配竞赛场景下的冲击负载，能应对机器人碰撞、急停时的瞬时冲击力，避免轮齿断裂。针对实际装配中容易出现的公差累积问题，设计时特意在中心轮的安装位置预留了垫片调整空间，装配时可通过增减垫片的厚度调整中心轮的轴向位置，保证所有轮组的齿轮啮合间隙处于合理范围，避免出现卡滞、传动噪音过大的问题。框架上较大的安装孔全部开设在型材的外侧立面，一方面是方便装配时从外侧拧紧紧固件，不需要伸手到框架内部操作，提升装配效率，另一方面也避免了孔位开在内侧时，螺栓头部突出到中心落料通道内，剐蹭输送过程中的物料。框架的铝型材选用标准规格的竞赛用型材，所有安装孔的孔距均遵循通用的搭建规范，可直接兼容市面上主流的竞赛机器人标准零件，方便参赛队伍根据自身的任务需求加装机械臂、拾取机构、传感器支架等扩展部件，不需要对主框架进行二次打孔加工。

　　轮组的布置采用六轮对称布局，前后两端的轮组略低于中间轮组，形成类似悬挂的缓冲效果，能在不安装额外弹性悬挂的情况下，保证所有轮子在不平整的竞赛场地上都能接触地面，避免出现驱动轮悬空打滑的问题，提升机器人行走的稳定性。传动部分的所有齿轮、轴承座、安装支架的安装基准面都做了共面设计，装配时只需要将零件贴紧基准面锁紧即可，不需要反复调整位置找正，能大幅缩短参赛队伍的装配调试时间，同时也降低了装配误差对传动精度的影响。中心落料通道的宽度尺寸经过反复校核，既保证了足够的物料通过空间，避免赛事用的标准物料在通道内卡滞，又尽可能压缩了框架的横向宽度，让整车的转弯半径更小，在场地内移动时更灵活。电机安装支架的镂空结构经过受力校核，在保证足够结构强度、能承受电机启动时的反扭矩的前提下，尽可能去除多余的材料，降低整车的自重，让机器人的加速性能更好，同时也能减少赛事中的负载扣分。所有外露的传动部件边缘都做了倒角处理，避免装配和调试过程中划伤操作人员，同时也避免竞赛过程中剐蹭场地道具或者对方机器人的结构，减少不必要的故障。
