FRC赛事球形货物夹持轮式输送机构

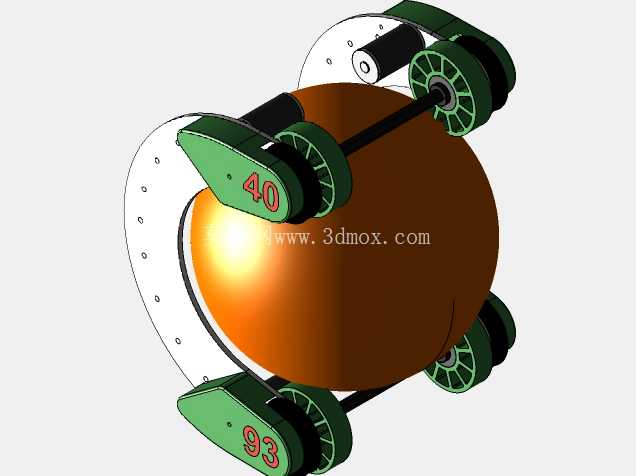

　　该机构针对竞技类机器人赛事中球形物料的转运需求开发，核心解决赛事场景下不规则曲面物料的稳定夹持、快速转运问题，适配赛事场地内的快速机动、对抗碰撞工况，可在多机协同、对抗干扰的作业环境下完成球形货物的拾取、持存、投放全流程动作。从结构布局来看，整体采用环抱式轮组布局，三组带防滑轮面的驱动轮沿球形物料的赤道面呈120度均布，轮组通过弧形支撑臂连接至主机架，支撑臂的弧度完全贴合目标球形物料的外包络曲面，保证轮面与球面的接触压力均匀分布，避免单点压力过大造成物料表面损伤，同时也能在机构发生侧向碰撞时，通过支撑臂的弧形结构分散冲击力，减少轮组错位的概率。

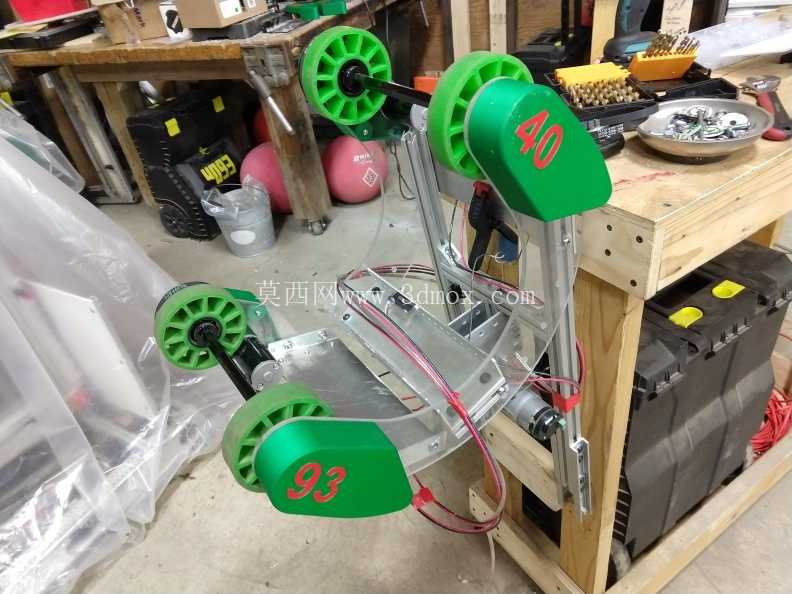

　　轮组的驱动采用内置式传动布局，动力通过同步带传递至每个驱动轮，传动路径短，传动效率高，同步带的张紧结构集成在支撑臂的安装座上，可在不拆解主体结构的情况下快速调整张紧力，适配赛事现场的快速维保需求。透明防护部件采用聚碳酸酯板材经水切割成型，安装在支撑臂的外侧区域，既可以阻挡对抗过程中飞溅的杂物进入轮组传动间隙，也不会遮挡操作人员对内部物料持存状态的观察视线，板材的安装采用沉头螺钉嵌入式固定，螺钉头部完全沉入板材沉孔内，避免突出结构在对抗中勾挂对方机器人部件或场地防护网。

　　夹持轮的轮面采用带微纹路的柔性材质，纹路走向沿轮体圆周方向排布，既可以保证轮体转动时对球面的摩擦力足够驱动物料随机构同步移动，也能在机构加速、急停时提供足够的阻尼，避免球形物料从夹持间隙中滑脱。支撑臂上设置的标识区域采用嵌入式安装，不会突出臂体表面，避免碰撞中标识部件脱落影响机构运行。从安装边界来看，该机构的整体外包络尺寸适配中型竞技机器人的前端安装接口，安装法兰设置在机构后侧的中心位置，可直接与机器人前端的升降、回转驱动单元连接，不需要额外设计转接支架，安装后机构的最外侧轮缘与机器人主体的最小安全间隙满足赛事规则要求，不会在机器人转向、俯仰动作时与自身底盘结构发生干涉。设计过程中针对3D打印部件的抗冲击性能做了针对性优化，除易损的端盖部件采用低填充率打印以实现碰撞时的溃缩吸能、保护核心传动部件外，其余受力结构件均采用高填充率打印并做了壁厚加强，在保证整体重量符合赛事限重要求的前提下，最大化结构刚性。轮组的转动间隙控制在合理范围内，既不会因为间隙过大造成夹持晃动，也不会因为间隙过小导致球形物料装入时出现卡滞，物料的装入和投放动作仅需要控制轮组的正反转即可完成，不需要额外设置开合驱动结构，大幅简化了控制逻辑，也减少了故障点。

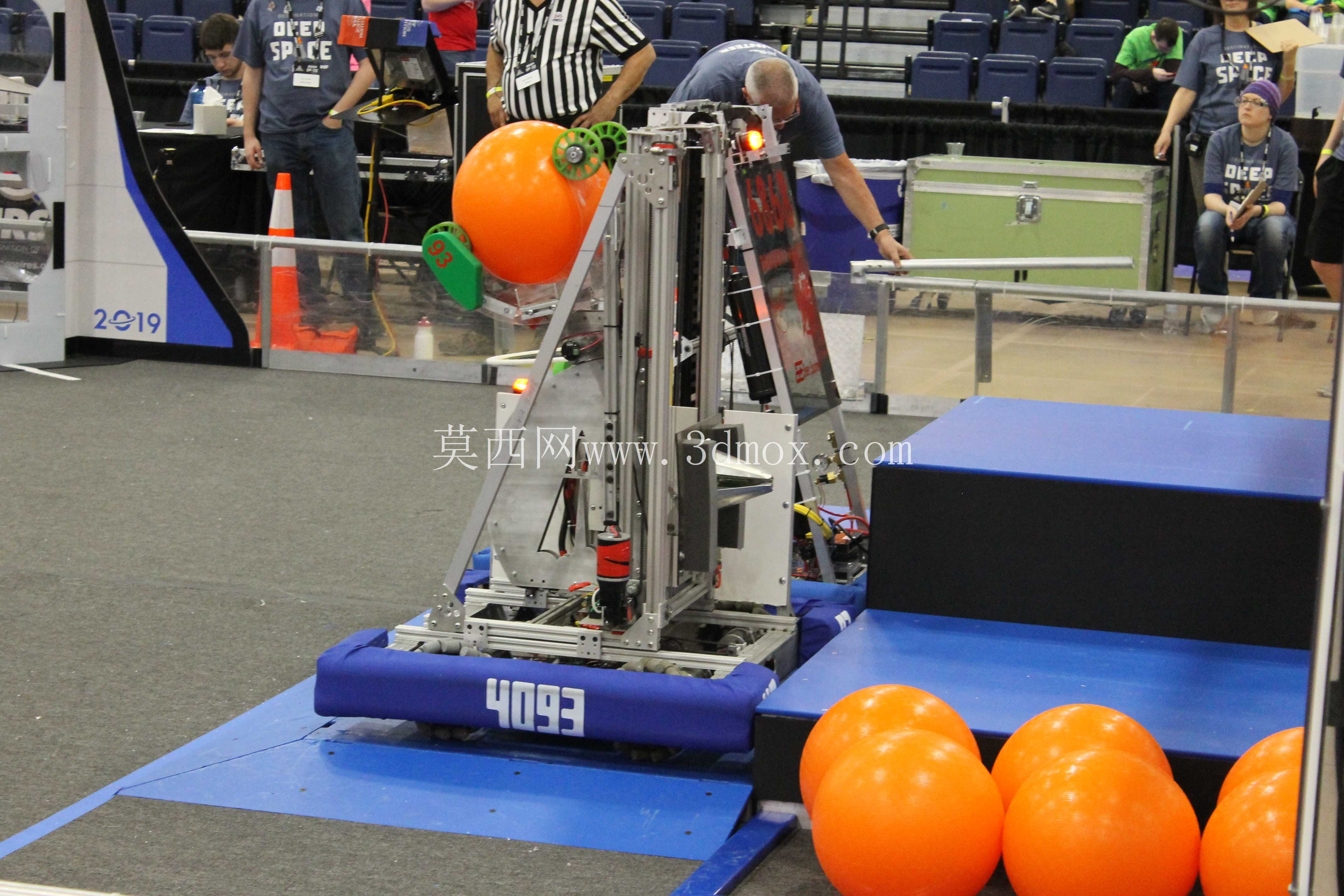

　　在实际赛事场景应用中，该机构可在机器人高速移动过程中完成球形物料的拾取动作，不需要机器人完全停稳对位，轮面的自适应接触特性可以补偿一定的对位误差，即使物料位置与机构中心存在小幅偏移，也能通过轮组的转动将物料引导至正确的夹持位置。持存状态下，三组驱动轮同时对球面施加均匀的正压力，即使机器人发生碰撞、急转、急停等动作，物料也不会从机构中脱出，投放时仅需要控制轮组同向转动，即可将物料以稳定的速度推出，投放距离和落点可通过轮组转速精准控制，适配不同距离的投放目标需求。机构的维护性设计也充分考虑了赛事现场的维保条件，所有易损部件均采用快拆式安装，不需要专用工具即可完成更换，传动部件的润滑点均设置在易操作的位置，可在赛事间隙快速完成保养作业。
