喷气式发动机支撑固定结构设计

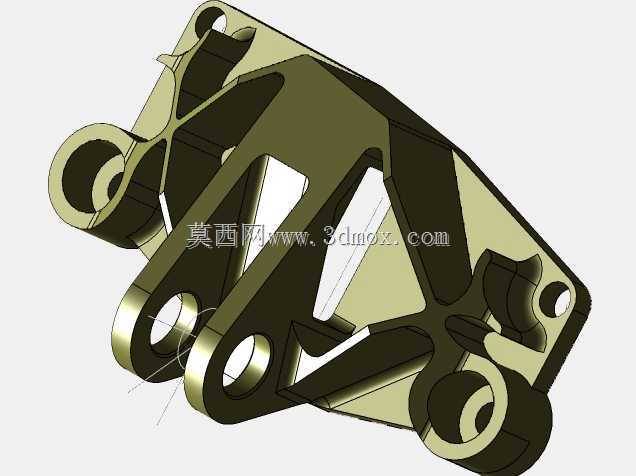

在航空动力系统的装配布局中，这类支撑构件承担着核心的载荷传递功能，直接衔接发动机本体与载具安装基面，是动力单元可靠固定的关键结构件。日常工况下，它需要同时承受发动机运转产生的持续振动、不同飞行姿态下的交变载荷，以及温度变化带来的结构应力，因此结构设计阶段就需要兼顾承力性能与轻量化需求。从结构形态来看，该支撑件采用一体化的承力布局，两侧设置同轴的安装筒位，用于和发动机侧的连接点位精准配合，中部的主承力区域通过渐变的壁厚设计，在保证结构刚度的前提下削减非必要的材料冗余，整体轮廓完全贴合发动机对应安装区域的曲面边界，不会和周边的管路、附件产生装配干涉。设计过程中首先明确了安装边界的约束条件，两侧安装孔的同轴度公差控制在合理区间，保证装配时连接销轴可以顺利穿入，不会产生额外的装配应力；底部的安装基面设置了均匀分布的连接点位，适配载具侧安装架的孔位布局，安装完成后可以将发动机的载荷均匀分散到载具主结构上，避免局部应力集中。针对工况中的受力特点，结构的应力集中区域做了局部加厚处理，通过拓扑优化的方式调整材料分布，让应力传递路径更加顺畅，从应力云图的分布可以看到，高应力区域主要集中在中部承力梁与两侧安装筒的衔接位置，这些区域的圆角过渡都做了优化，避免直角结构带来的应力突变。在实际装配场景中，这类支撑件不需要额外做复杂的适配调整，只要对应安装孔位锁紧固定件即可完成发动机的初步定位，后续维护时拆解也十分方便，不需要拆卸周边过多的附属部件。结构的重量控制也符合航空部件的设计要求，在满足强度、刚度指标的前提下尽可能降低自重，减少动力单元的整体负载，间接提升载具的有效载荷能力。不同于普通工业设备的支撑构件，这类航空用支撑结构对疲劳强度的要求更高，需要承受长时间的交变载荷作用而不产生结构失效，因此在结构的转角、衔接位置都做了圆滑过渡处理，减少疲劳裂纹产生的风险。
