差速转向轮组结构设计方案

在移动机器人、小型巡检设备、便携通讯作业平台的行走系统设计中，转向轮组的结构合理性直接决定了设备的窄空间通行能力与转向灵活性，本次呈现的差速转向轮组结构，针对小半径转向、复杂铺装路面行走的实际需求做了针对性的结构优化。从实际应用场景来看，这类转向轮组常搭载于室内巡检机器人、小型作业AGV、便携通讯中继移动平台上，这类设备往往需要在狭窄的设备间、走廊、排布密集的机柜通道内完成转向与移动，传统的阿克曼转向结构需要预留较大的转向摆臂空间，无法适配这类窄空间作业的设备需求，而差速转向轮组通过单轮组的独立转向与差速配合，可实现原地转向、小半径斜向移动等动作，大幅降低设备的通行空间要求。

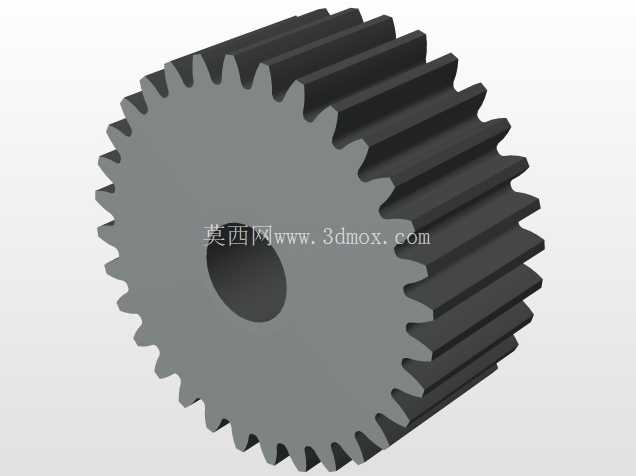

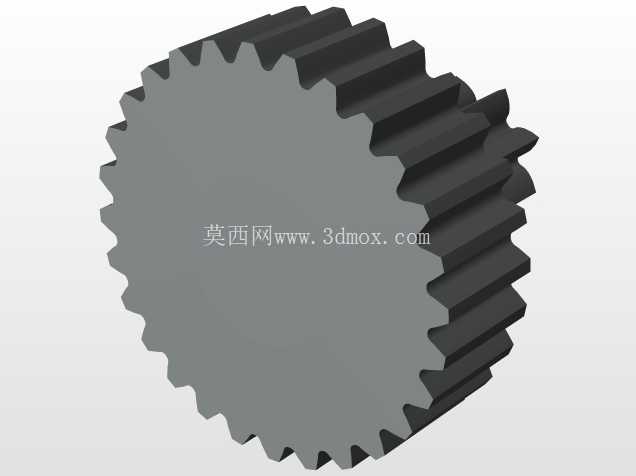

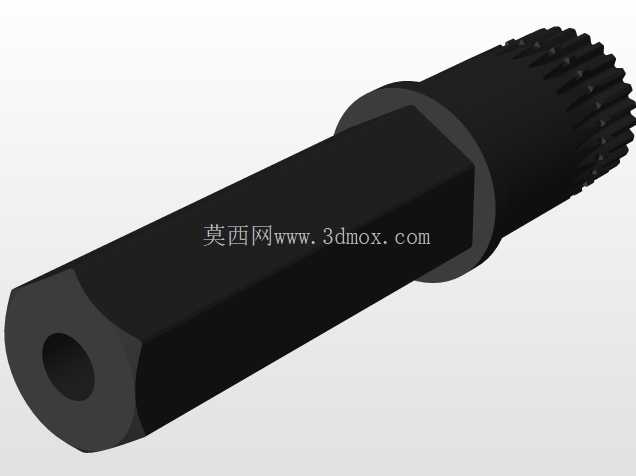

从功能特性来看，该轮组集成了行走驱动与转向调节的双重功能，轮架部分采用对称式支撑结构，两侧的支撑臂将行走轮夹持在中间位置，转向支撑轴设置在轮组的中心垂线上，保证转向过程中轮组的受力始终沿中心轴传递，不会出现偏载卡滞的问题。行走轮的轮面采用防滑纹理设计，与地面接触的轮缘做了圆角过渡，避免转向时轮缘剐蹭地面造成阻力突增，轮组的传动部分做了内置式布局，将传动齿轮、连接轴件都收纳在轮架的内部空腔中，既可以避免外部灰尘、杂物进入传动间隙造成磨损，也能缩减轮组的整体外廓尺寸，降低安装时的空间占用。

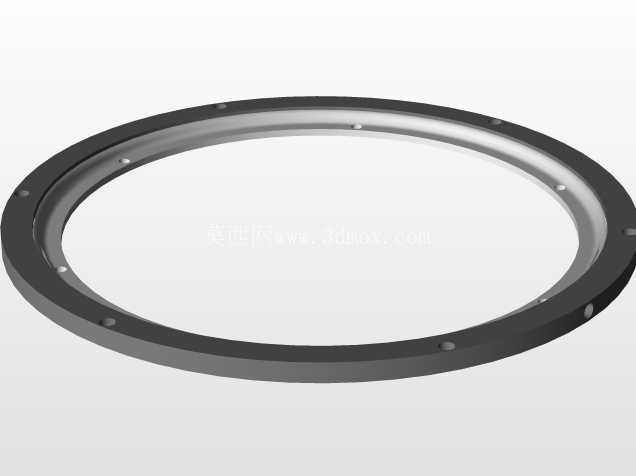

设计思路上，该轮组优先考虑了安装兼容性与维护便捷性，轮架顶部的安装法兰采用标准孔位布局，可直接适配多数通用移动底盘的安装接口，不需要额外做转接板的定制加工，降低整机的装配工作量。轮组的转向限位做了软、硬双重限位设计，硬限位采用凸台挡块结构，限制轮组的最大转向角度避免传动线路拉扯，软限位预留了传感器安装位，可搭配角度传感器实时反馈轮组的转向角度，配合整机的控制系统实现精准的转向角度控制。在受力结构设计上，轮架的支撑臂做了加强筋布局，在不增加整体壁厚的前提下提升支撑臂的抗弯折能力，当设备经过小幅度的路面起伏时，支撑臂可吸收部分侧向冲击力，避免冲击力直接传递到上部的底盘安装面，保护底盘上搭载的精密通讯模块、传感元件不受振动冲击影响。

从外形尺寸与安装边界来看，该轮组的整体外廓尺寸做了紧凑化设计，轮组的总高度控制在适配小型移动底盘的范围内，安装法兰的平面度公差控制在0.1mm以内，保证安装后轮组的垂直度符合要求，不会出现轮面偏磨的问题。轮组转向时的最大扫掠半径经过反复校核，在安装到底盘上之后，轮组转向全程不会与底盘的侧边梁、电池仓、电控安装位发生干涉，设计时预留了2mm的安全间隙，抵消加工与装配带来的尺寸误差。轮组的走线孔设置在转向轴的中心位置，驱动与传感器的线路可从中心孔穿过连接到底盘的电控系统，转向过程中线路不会随轮组发生扭转拉扯，大幅延长线路的使用寿命，减少后期维护的线路故障概率。

在实际装配调试的过程中，该轮组的零件拆分逻辑也充分考虑了装配效率，轮架分为左右两个对称的半壳结构，装配时可先将行走轮、传动件预装在一侧半壳上，再扣合另一侧半壳完成锁紧，不需要复杂的工装夹具即可完成单轮组的装配。轮面的材质选用耐磨防滑的复合材质，在室内瓷砖、环氧地坪、短绒地毯等常见的室内作业路面都能提供足够的抓地力，不会出现转向打滑、行走偏移的问题，同时轮面的硬度控制在合理区间，行走过程中产生的振动更小，能为上部搭载的通讯设备、检测元件提供更稳定的工作环境。
