齿轮联动自适应机器人夹持器

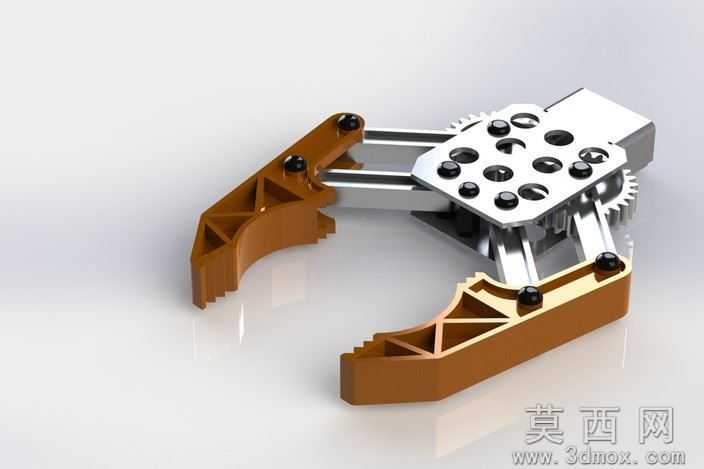

本作品是一款基于齿轮联动原理设计的自适应机器人夹持器，为大学项目实践产出的机械末端执行器方案，整体采用SolidWorks2012完成全参数化三维建模，同时输出STEP、IGES通用中间格式，可适配多数主流三维CAD软件打开编辑，满足不同设计场景的复用需求。建模过程中严格遵循机械设计公差规范，对所有零件的配合间隙、运动行程做了参数化约束，可直接通过修改关键尺寸快速调整夹持范围、开合行程，适配不同规格的被夹持工件。渲染阶段采用金属与工程塑料分层材质方案：中部传动基座、齿轮组、导向光轴采用抛光铝合金材质，还原金属加工件的细腻金属光泽与冷硬质感；两侧夹指采用棕色玻纤增强尼龙材质，模拟3D打印或注塑成型的工程塑料表面肌理，同时在夹指内侧做了锯齿形防滑纹理设计，提升夹持接触摩擦力，避免工件夹持过程中出现滑脱问题。结构设计上采用对称式双齿轮同步传动布局，动力输入后通过中部啮合齿轮带动两侧夹指沿平行导轨做同步对向运动，保证夹持过程中两侧夹指行程完全一致，夹持中心始终保持固定，无需额外调整对位即可实现工件的稳定对中夹持；夹指本体采用镂空加强筋结构，在保证结构刚性、满足夹持受力需求的前提下，尽可能降低夹指自身重量，减少末端执行器的运动负载，提升机器人整体的响应速度与运动精度。夹指与传动滑块采用模块化快拆设计，仅需拆卸两颗固定螺栓即可更换不同形状的夹指，适配圆柱、方块、异形件等不同外形工件的夹持需求，拓展了夹持器的适用场景。整体结构无冗余零件，传动路径简洁高效，运动过程无卡滞死点，既可以作为教学案例帮助学习者理解齿轮传动、平行夹持机构的设计原理，也可经过少量参数调整后直接用于轻型搬运机器人、教学机械臂、分拣工作站的末端执行器，具备较强的教学参考价值与实际工程复用潜力。
