四缸重载液压剪式升降作业平台

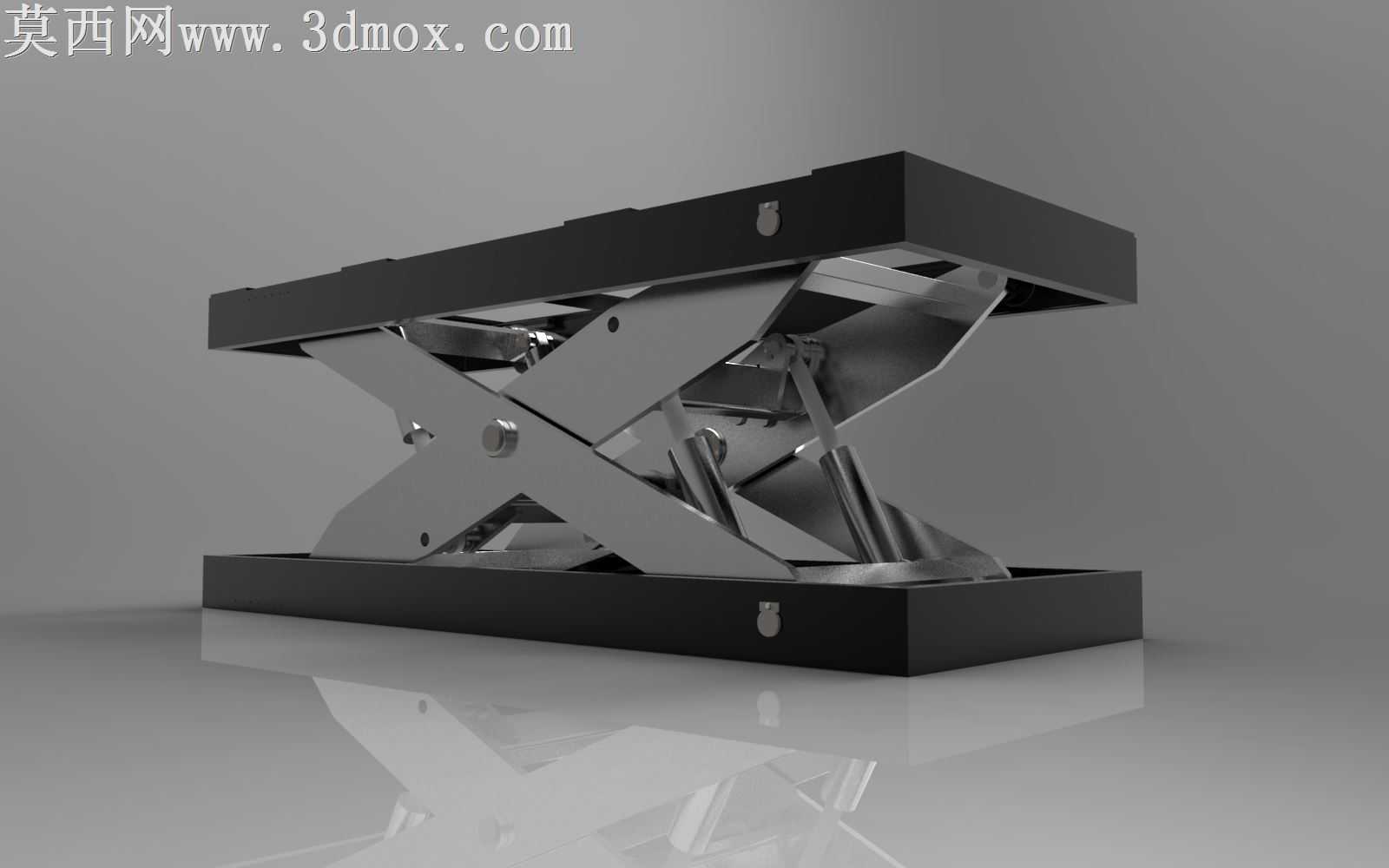

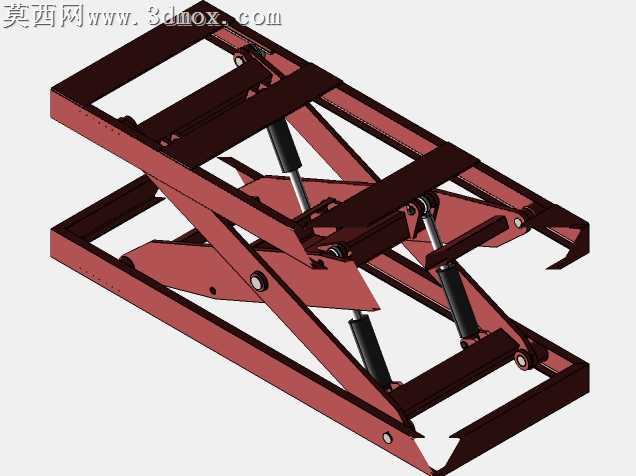

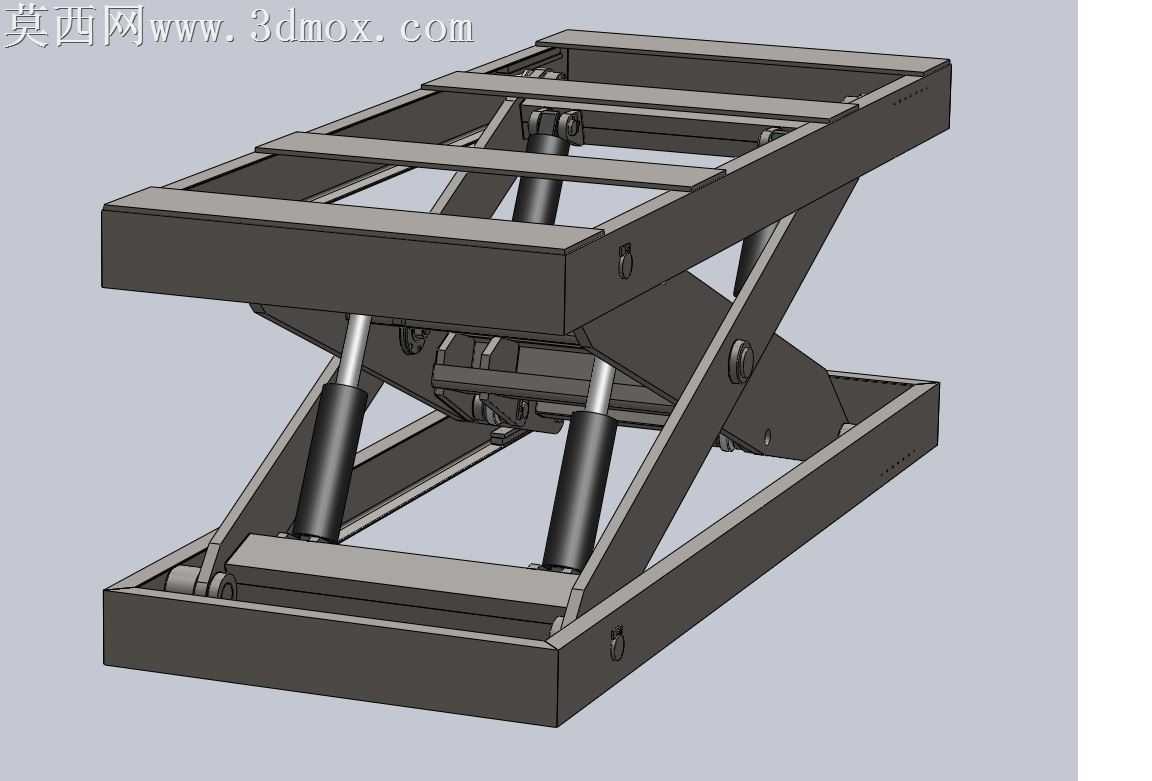

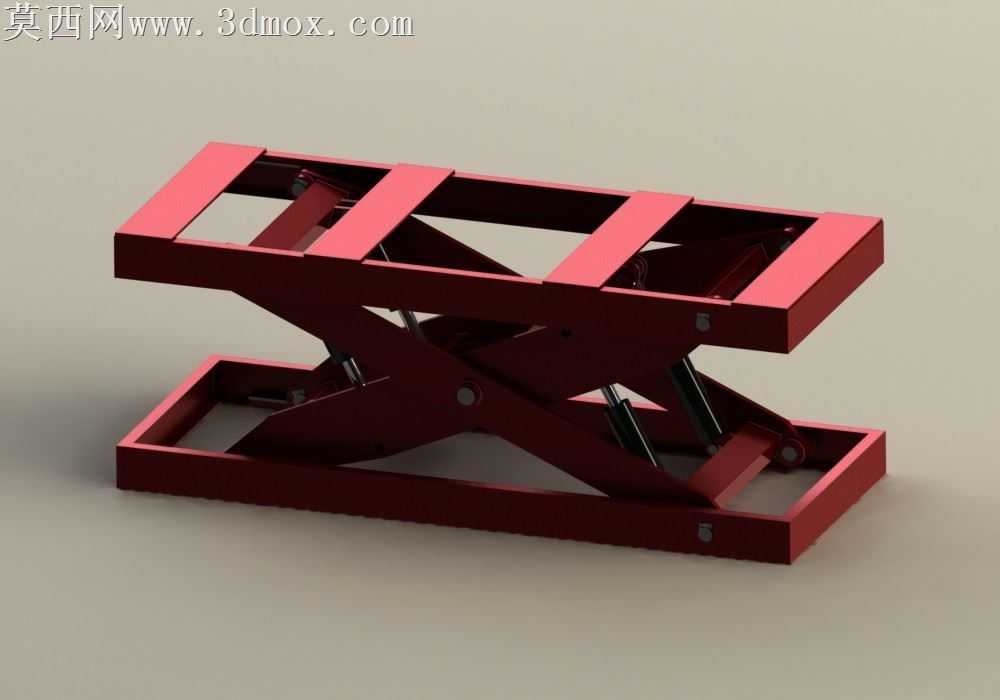

本作品为剪叉式液压升降作业平台三维建模成果，建模过程中严格遵循机械设计规范完成各部件的参数化构建，首先完成上下两层承载平台的框架建模，采用矩形截面型材的拼接结构，精准还原框架的镂空减重设计，在保证结构刚性的同时合理控制整体自重。核心的剪叉臂结构采用对称交叉布置形式，建模时精准还原臂体间的铰接销轴配合关系，对铰接位置的轴孔间隙、转动副自由度做了符合实际工况的约束设置，确保结构运动仿真时可以顺畅完成升降动作，无卡滞、干涉问题。驱动部分采用四组液压缸协同驱动的布局，建模时完整还原液压缸的缸筒、活塞杆、铰接安装座结构，对液压缸与剪叉臂、底架的连接位置做了精准的位置匹配，保证动力输出路径符合力学传递逻辑，可实现最高3吨额定负载的举升作业。材质渲染阶段，整体结构件采用哑光深红金属漆材质，模拟工业重载设备的漆面质感，对铰接销轴、液压缸活塞杆等运动部件做了金属镀铬材质区分，还原金属加工面的光泽质感，平台框架的型材边缘做了微小倒角处理，避免尖锐棱角的渲染失真，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。设计过程中充分考虑剪叉结构的受力特性，通过合理布置剪叉臂的铰接点位置，优化升降过程中的力臂变化，降低液压缸的工作负载，上下平台的承载面采用等距分布的横向加强筋结构，提升承载面的抗弯折能力，底架采用与上平台对称的框架结构，保证设备放置时的稳定性，整体结构无冗余设计，各部件装配关系清晰，可直接用于结构验证、作业工况模拟以及相关液压升降设备的设计参考。
