手摇式木制剪叉升降移动工作台设计

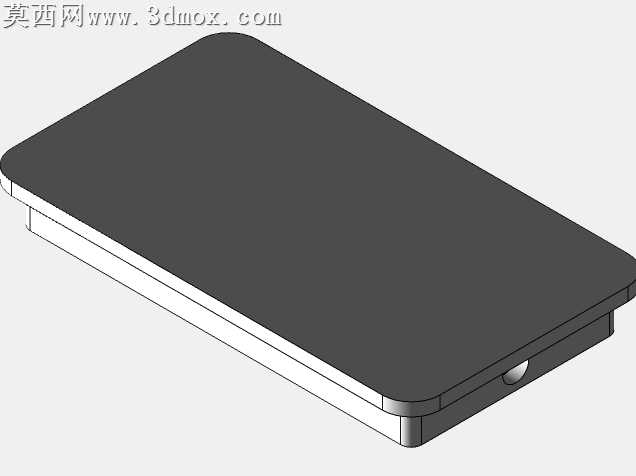

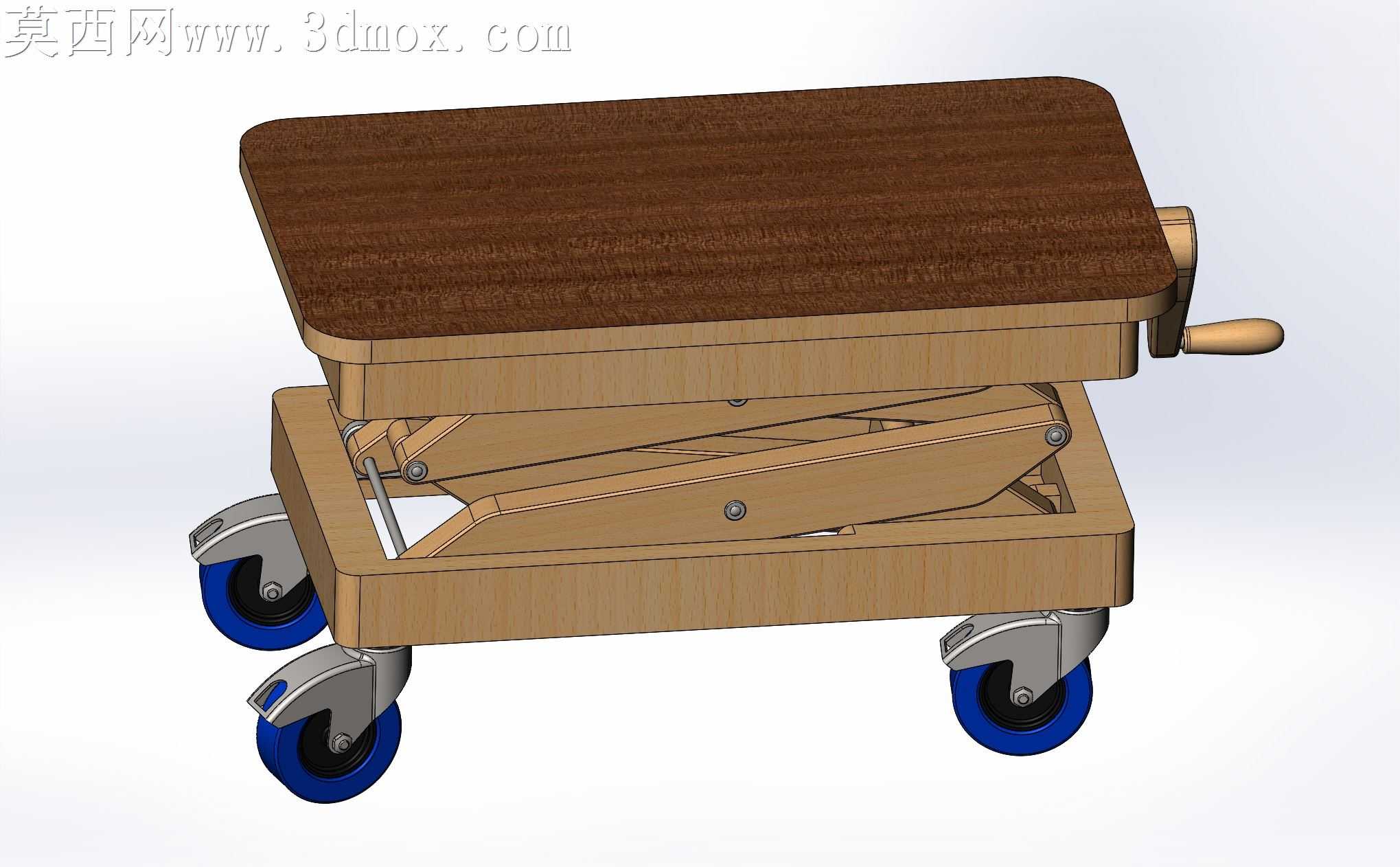

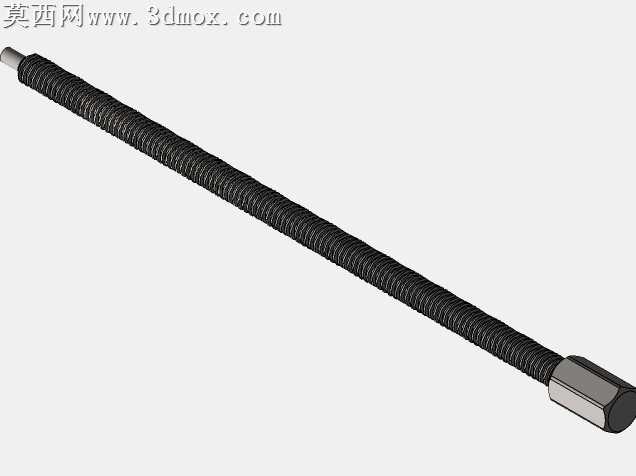

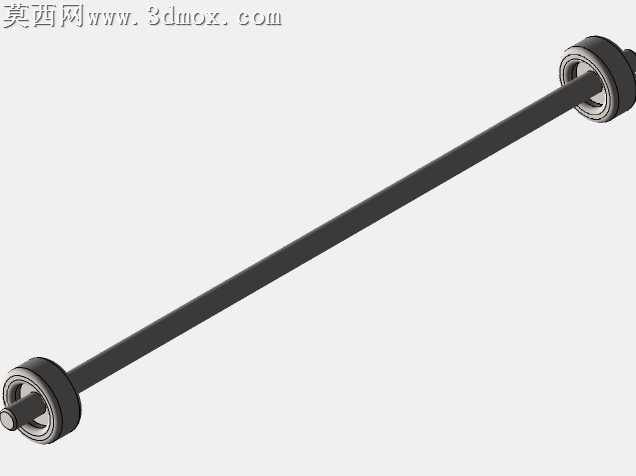

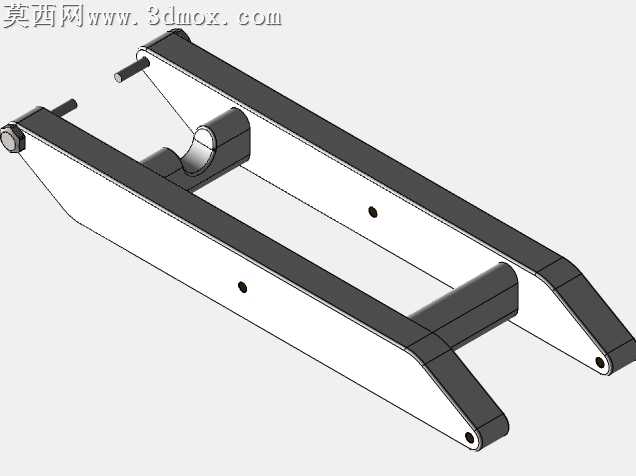

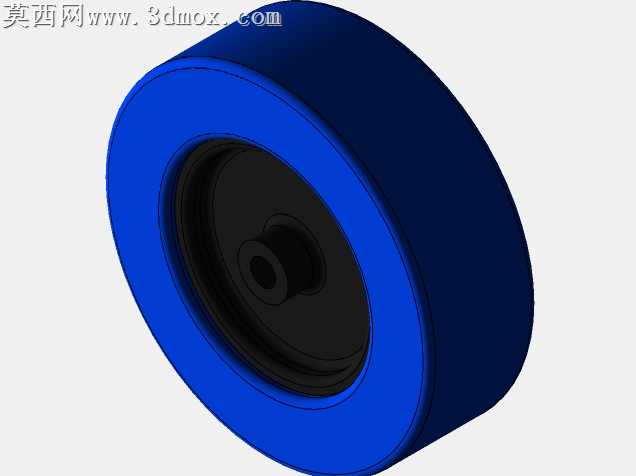

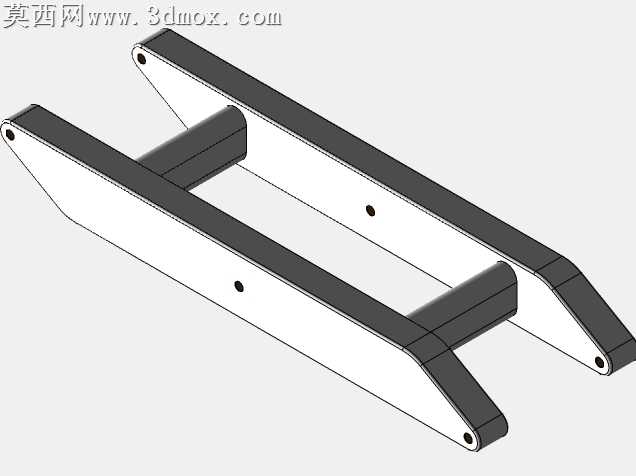

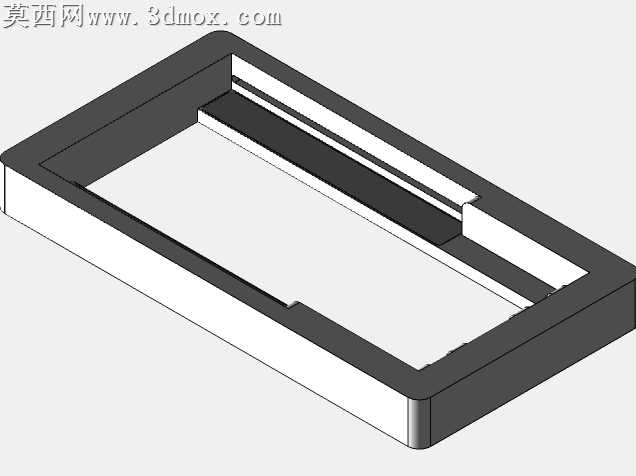

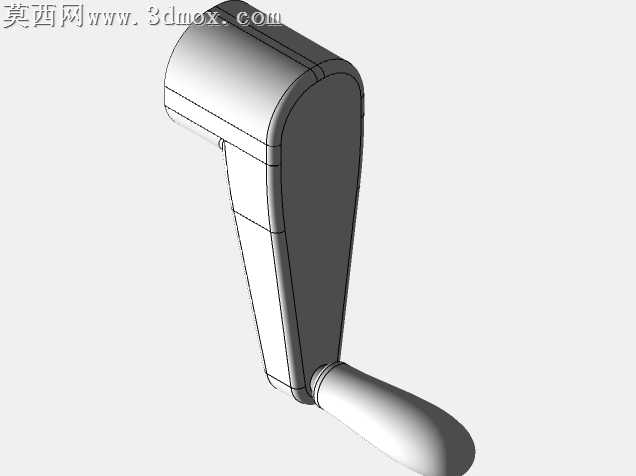

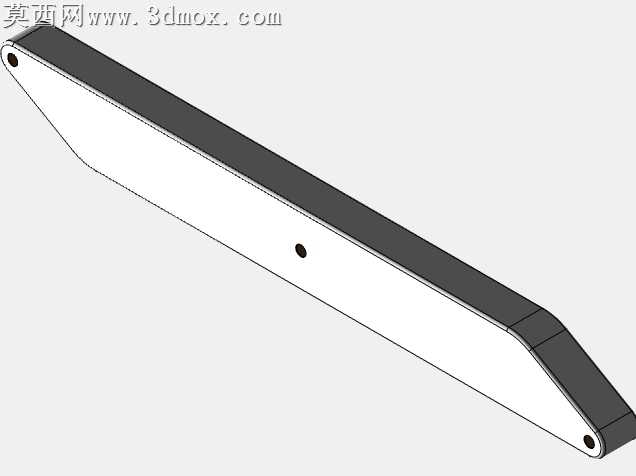

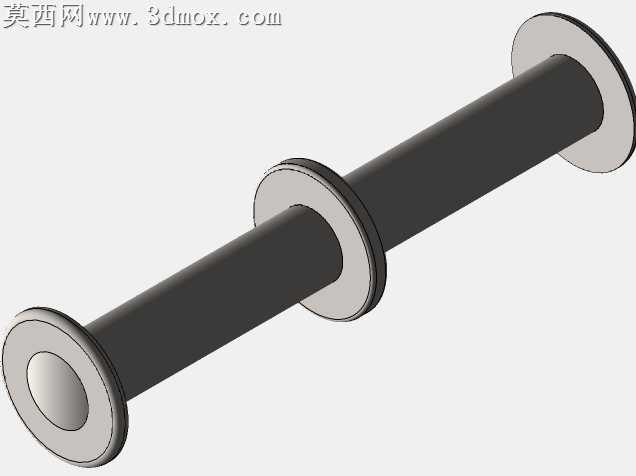

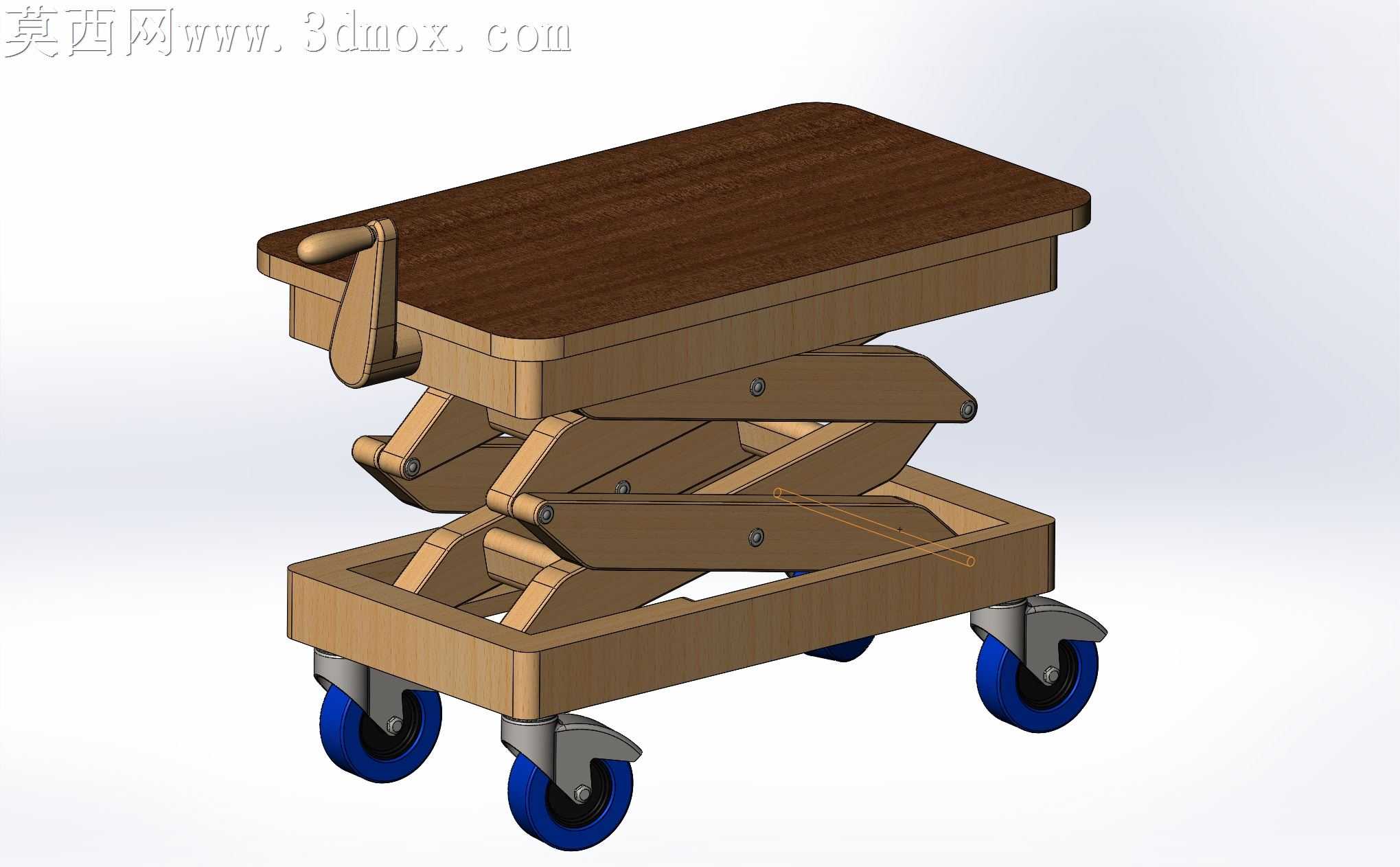

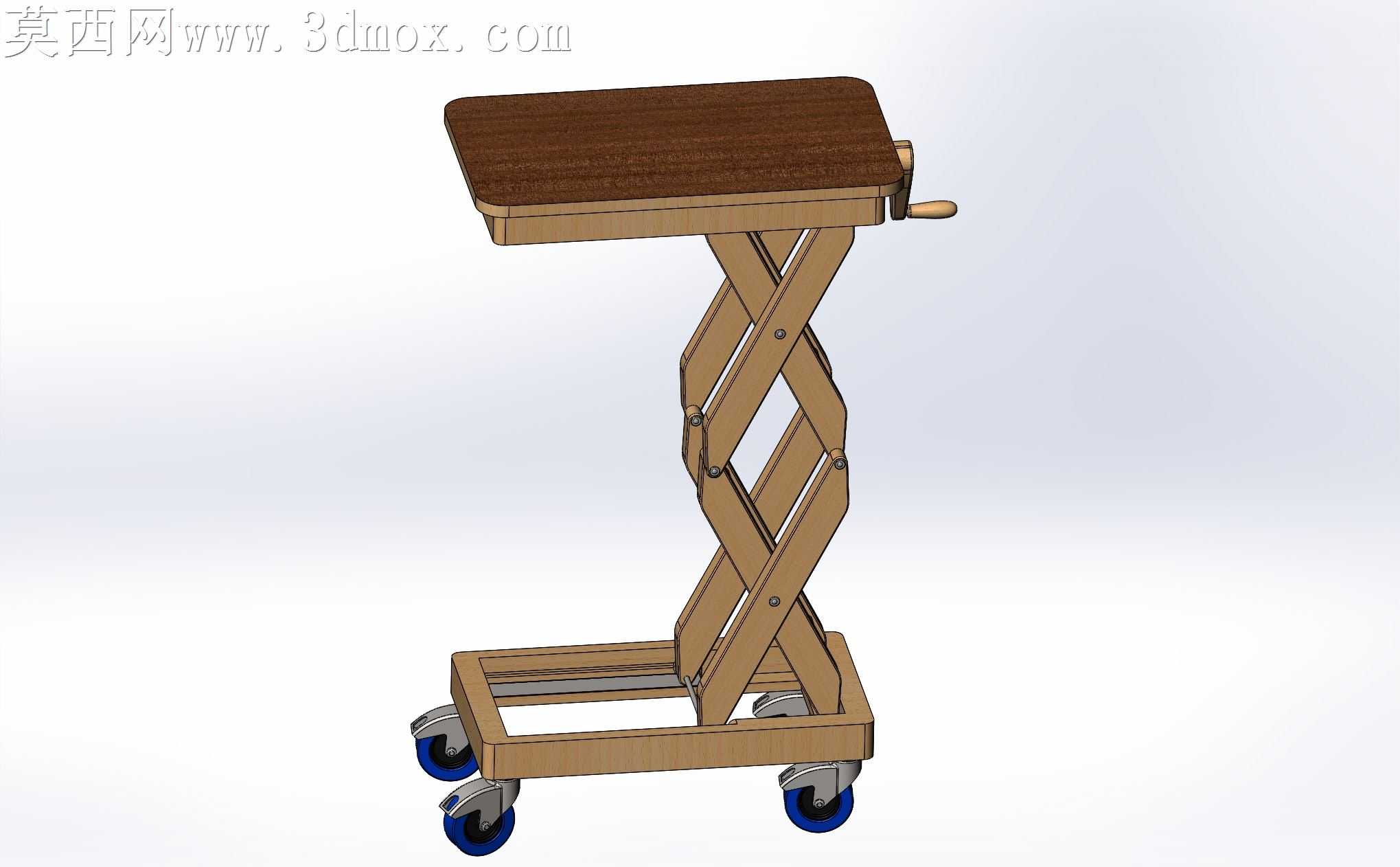

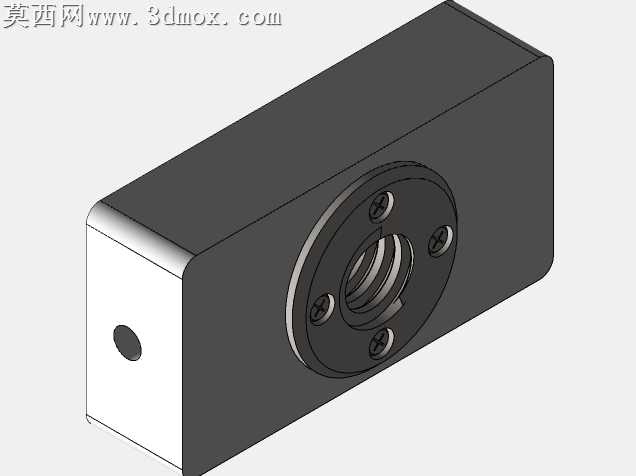

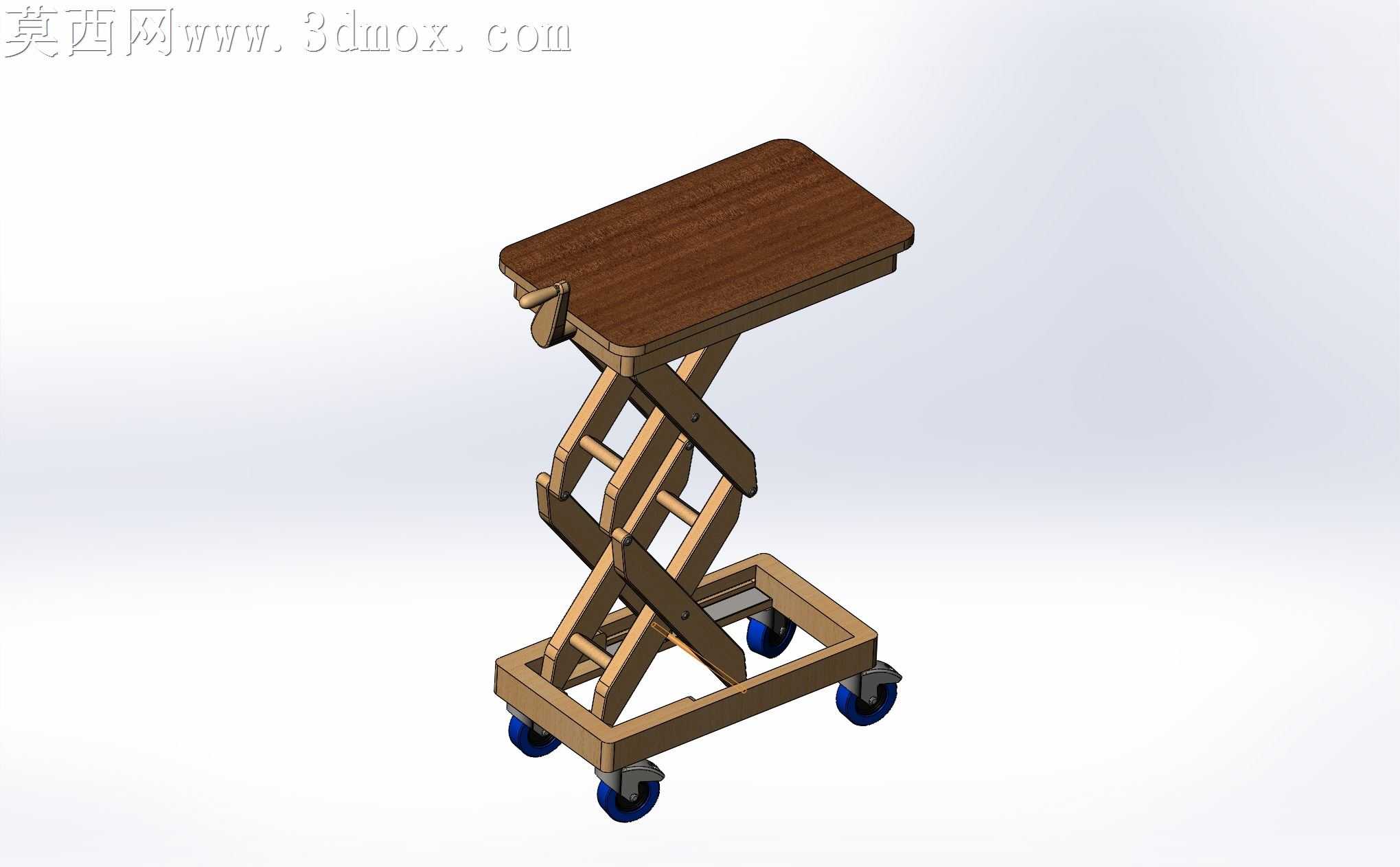

本作品为手摇驱动的木制剪叉式升降移动工作台三维模型，整体采用实木质感的材质渲染方案，在三维建模过程中严格遵循剪叉升降机构的运动原理进行结构搭建，完整还原了手动升降平台的全部功能部件。模型主体分为上层承载台面、中部剪叉升降臂组、下层底盘机架、移动脚轮组件、手摇驱动机构五个核心部分，建模阶段对每一处铰接转轴、连杆配合间隙都做了精准的尺寸约束，确保剪叉臂展开与收拢的运动逻辑符合真实机械传动规律。材质渲染上，台面与机架部分采用仿实木纹理材质，还原木纹的自然走向与哑光木质质感，脚轮部分采用蓝色软质轮面搭配银色金属支架的材质组合，手摇柄部分做了木质握柄与金属转轴的材质区分，不同部件的材质粗糙度、反光度参数都经过调试，让整体渲染效果贴近真实木制手作机械的视觉感受。结构设计上，剪叉臂组采用双层交叉铰接的布局，通过侧边的手摇曲柄带动内部丝杆传动，驱动剪叉臂夹角变化实现台面的平稳升降，下层底盘四角安装带刹车功能的万向脚轮，兼顾移动灵活性与工位固定需求，台面边缘做了圆角过渡处理，避免尖锐边角带来的使用安全隐患。设计思路围绕小型轻便式工位升降需求展开，采用木制材质的设定既降低了整体设备自重，也适配手工DIY、轻型作业场景的使用需求，手摇驱动的方式无需外接动力源，适合无供电环境下的轻型物料抬升、作业高度调节场景，建模过程中对所有活动部件都做了运动干涉检查，确保升降行程范围内各部件无碰撞卡滞，铰接位置的转轴结构、丝杆与螺母的配合结构都做了细节还原，既保证了模型的外观展示效果，也完整呈现了剪叉升降机构的传动逻辑与结构组成。
