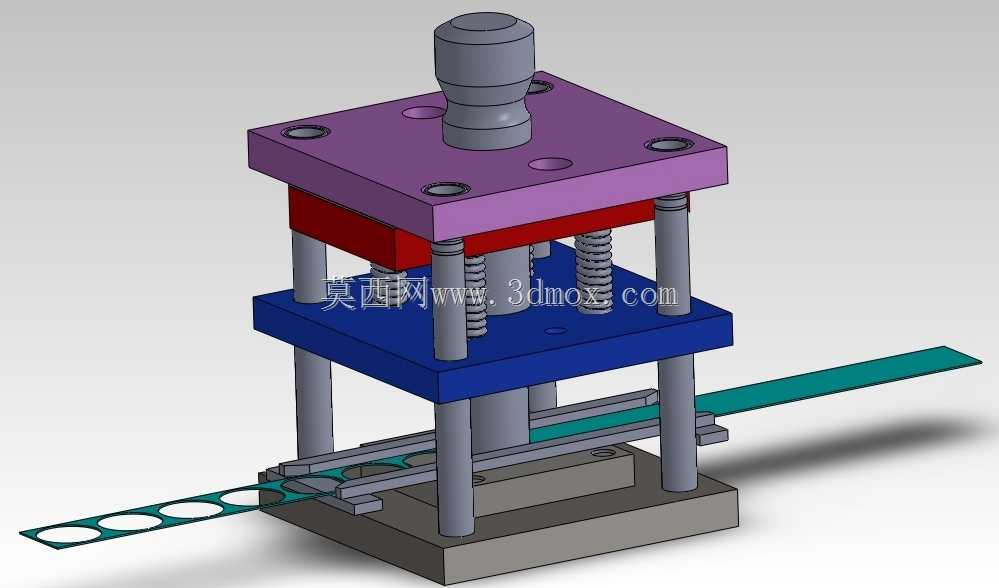

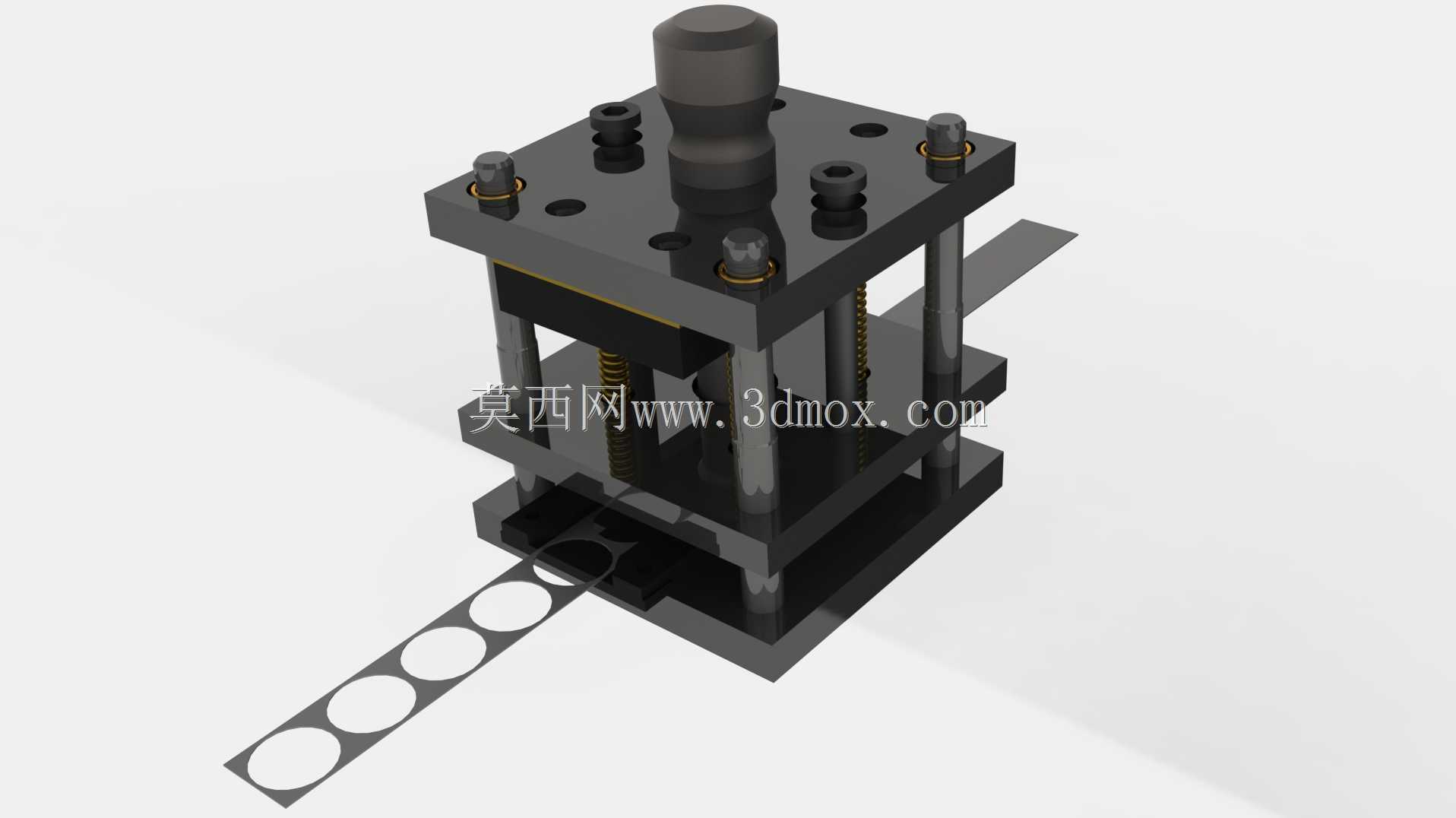

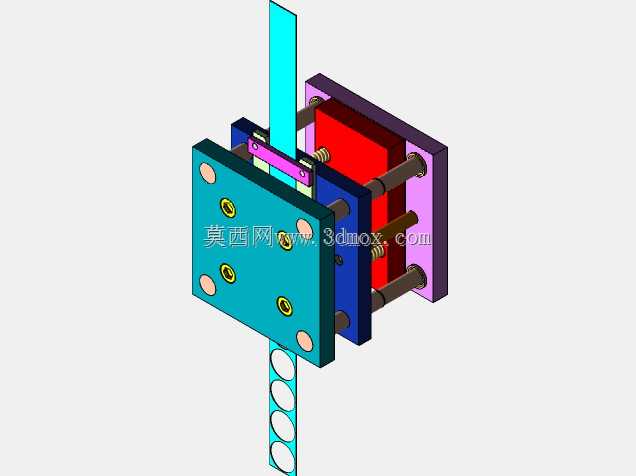

压力机用连续送料冲孔冲压模具结构

该套冲孔冲压模具主要配套普通开式压力机使用，适配五金带料的连续冲孔加工场景，常见于电子五金配件、家电金属结构件、小型五金连接件的批量冲压生产环节，可直接安装在公称压力适配的机械式压力机滑块与工作台面之间，完成带料的自动化连续冲孔作业，替代单工序冲孔的低效加工模式，大幅提升带料冲孔的加工一致性与生产效率。整套模具采用标准的三板式模架结构，上下模座通过独立导柱导套组件实现精准导向，导柱配套耐磨铜套与复位弹簧，可在连续高速冲压工况下长期保持导向精度，避免冲头与下模刀口发生偏磨、啃模问题。上模部分设置模柄结构，可直接与压力机滑块的模柄安装孔配合锁紧，无需额外定制连接法兰，安装调试便捷；上模内部集成冲头固定座、卸料弹性组件，冲压下行时卸料板先压紧带料表面，避免带料在冲孔过程中发生翘曲移位，冲头完成冲孔后卸料板在弹簧力作用下将带料从冲头上剥离，防止带料随上模上行带起。下模部分设置对应匹配的凹模刀口，刀口位置与上模冲头一一对应，同时配套带料导向定位槽，可对送入的带状坯料进行侧向定位，保证每一次冲压的孔位间距一致，送料端预留足够的送料操作空间，可搭配自动送料机构实现无人化连续冲压作业。模具的安装边界完全适配常规中小型压力机的工作台T型槽间距，上下模座的锁紧孔位符合通用工装安装标准，无需对压力机工作台进行额外改造即可完成装夹。整套模具的冲头与凹模采用快换式结构设计，当冲头出现磨损或崩刃时，无需拆解整套模架即可快速更换对应冲头，大幅减少设备停机维护时间；内部弹性元件采用标准化规格，更换采购便捷，可适配不同厚度的金属带料冲孔需求，通过调整卸料弹簧的预压量，即可适配0.1mm到2mm厚度的冷轧钢带、不锈钢带、铝带等常用五金冲压带料的冲孔加工，冲出的孔位边缘无明显毛刺，孔位精度可满足常规五金配件的装配公差要求，无需额外进行孔口去毛刺工序。模具的导柱、模座等基础部件均采用行业通用标准尺寸，后期维护更换配件成本低，适合中小五金加工企业的批量冲压生产使用，可有效降低单工序冲孔的人工成本与工装投入成本。
