RobocupJunior赛事用全向轮结构设计

这款全向轮的应用场景聚焦于小型竞技类移动机器人领域，尤其是Robocup Junior这类青少年足球机器人赛事的行走机构，这类赛事对机器人的移动灵活性有极高要求，需要机器人在不改变机身朝向的前提下完成横向平移、斜向移动、原地旋转等动作，传统的差速轮组无法实现这类全向移动需求，全向轮正是为解决这类移动场景的痛点而设计的结构。从实际用途来看，该轮组作为小型移动机器人的行走执行部件，承担着承载机身重量、传递行走动力、实现多方向移动的核心作用，在赛事对抗过程中，轮组的转动顺滑度、小滚子的接触一致性直接决定了机器人的移动精度，比如带球推进时的直线稳定性、横向卡位时的响应速度、急停转向时的侧滑量，都和全向轮的结构设计直接相关。

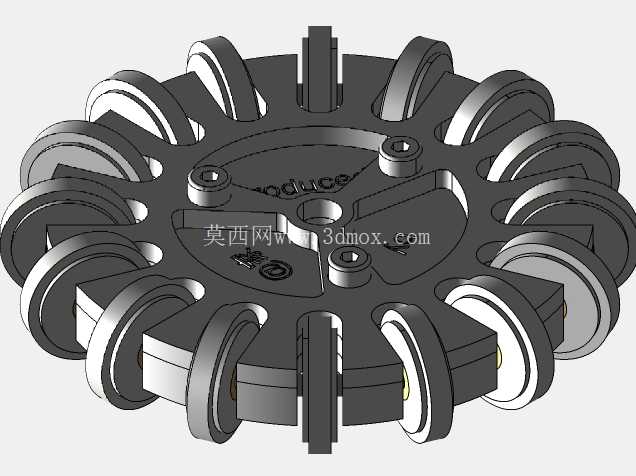

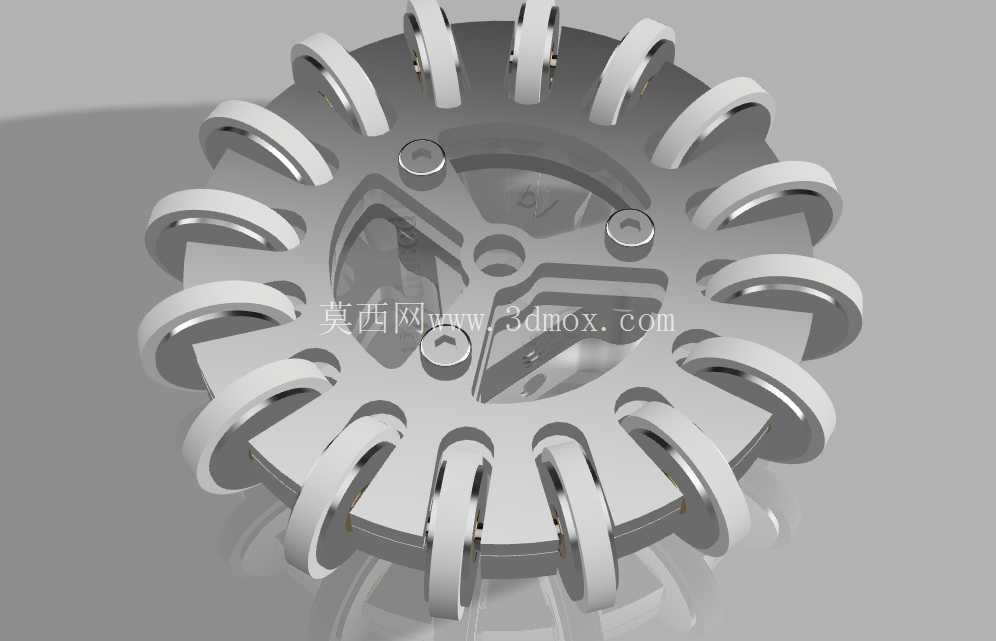

从功能特性来看，这款全向轮采用周向均匀布置小滚子的结构，轮毂主体为一体式盘状结构，外圈均匀排布12个独立的小从动滚子，每个滚子的轴线与主轮的切线方向呈固定夹角，当主轮绕自身中心轴转动时，外圈滚子可以绕自身轴线自由转动，通过多个全向轮的转速差配合，就能实现平面内任意方向的移动。滚子的外轮廓采用圆弧面设计，保证滚子与接触面始终保持点接触状态，减少移动过程中的滑动摩擦，同时滚子的安装间隙经过严格控制，既保证滚子可以自由转动无卡滞，又不会因为间隙过大导致轮组转动时出现跳动，影响机器人移动的平稳性。轮毂上预留了标准的安装孔位，中心孔用于和驱动电机的输出轴配合，周边的沉头孔用于将轮体和电机法兰或者连接轮毂锁紧，安装时不需要额外设计定制转接件，适配常规的小型直流减速电机输出轴尺寸。

从设计思路来看，这款轮组的结构优先考虑了轻量化与刚性的平衡，轮毂主体采用辐条式镂空设计，在保证轮体整体抗扭刚性的前提下，尽可能减少轮体自身的重量，降低驱动电机的负载，对于小型电池供电的竞技机器人来说，轮组重量的降低可以有效提升续航时间和加速响应速度。滚子的安装支架与轮毂主体采用一体化设计，避免了分体式支架装配带来的累积误差，保证每个滚子的安装位置精度一致，不会出现个别滚子突出或者凹陷导致轮组转动时出现周期性震动。滚子的材质选用低摩擦系数的耐磨工程塑料，既可以保证与地面接触时有足够的摩擦力，避免打滑，又能减少滚子自身转动时的磨损，延长轮组的使用寿命，同时塑料材质的滚子自重更轻，转动惯量更小，响应速度更快。

从外形尺寸与安装边界来看，这款全向轮的外径适配小型足球机器人的机身高度要求，轮体总厚度控制在较薄的范围内，不会占用过多的机身内部空间，方便在机器人底盘上布置多个轮组，通常这类全向轮会采用三到四个一组的布置方式，安装时需要保证每个轮组的主轮轴线夹角符合全向移动的运动学要求，轮组的安装高度需要统一，保证所有滚子都能与地面均匀接触，避免出现个别轮组悬空导致的移动失控。中心安装孔的直径适配常用的4mm到6mm直径的电机输出轴，孔内预留了顶丝固定位，安装时可以通过顶丝将轮体与电机轴锁紧，防止转动时出现打滑。轮体的最大回转半径经过校核，安装后不会与底盘的其他结构件发生运动干涉，滚子的转动行程范围内也没有突出的结构，保证滚子在接触地面转动时不会被异物卡滞。在实际装配调试时，需要注意每个轮组的安装平面度，保证轮组转动时的端面跳动量控制在允许范围内，否则会导致机器人移动时出现颠簸，影响传感器的检测精度，比如机器人上搭载的灰度传感器、视觉传感器如果因为轮组跳动出现震动，会直接导致场地识别、球识别的准确率下降，影响赛事表现。
