带操作手柄的万向传动连接机构

在各类需要跨轴线传递旋转动力的设备场景中，这类带操作手柄的万向连接结构是解决轴系偏角问题的核心部件，常见于小型手动操作设备、轻工机械的进给调节机构、试验台架的动力传递单元，以及部分需要手动调整传动角度的工装夹具中。不同于汽车传动轴上使用的大尺寸十字轴万向节，这类小型万向节的设计更偏向紧凑空间内的小扭矩传递，适配手动操作或低功率动力输入的工况，能在两轴轴线存在15°到45°偏角的状态下稳定传递旋转运动，不会因为轴系的安装误差或工作中的角度偏移出现卡滞、传动中断的问题。

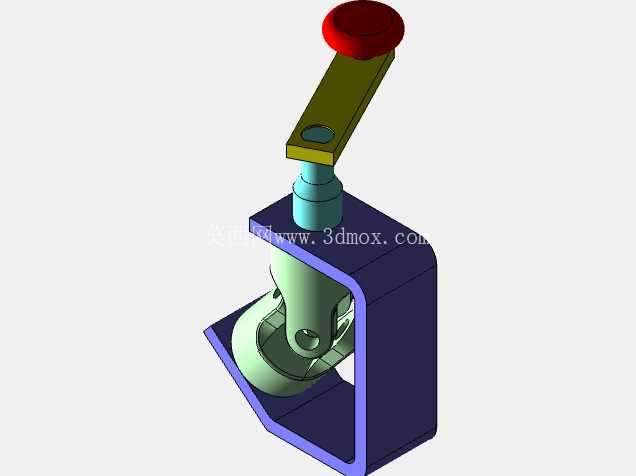

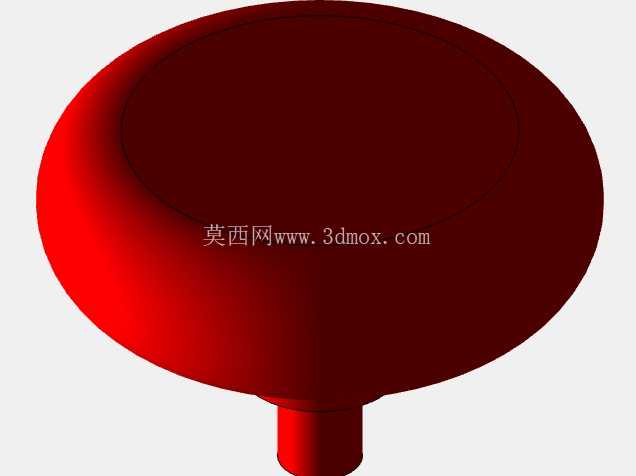

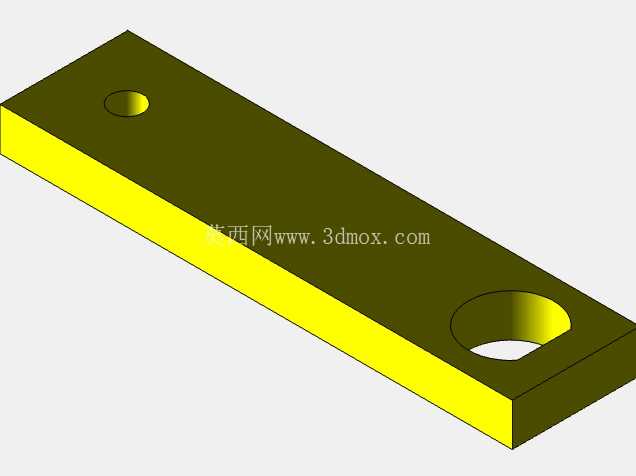

从结构设计逻辑来看，这套机构分为操作端、连接支撑段和万向铰接段三个部分。顶部的红色操作帽采用圆弧面设计，是考虑到手动按压或扳动时的接触手感，避免棱角对手部造成压痕，下方的金属操作臂做了长条形开槽，一方面是为了减轻自身重量，减少操作时的惯性力，另一方面开槽可以作为行程限位的配合结构，和外部机架上的限位销配合，限制操作臂的摆动角度范围，避免万向节偏转超过设计极限造成铰接件磨损。操作臂下方的阶梯轴段是和支撑座的配合部位，轴段做了两级直径变化，上方细轴段和支撑座的安装孔间隙配合，保证转动时的同轴度，下方的轴肩用来承受轴向的压力，避免操作时轴段向下窜动影响万向节的啮合精度。

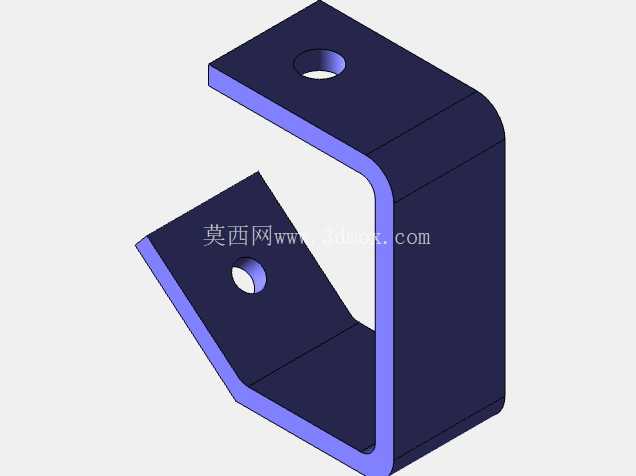

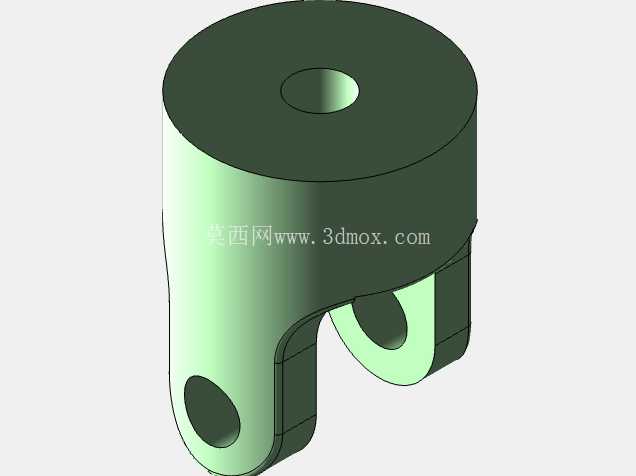

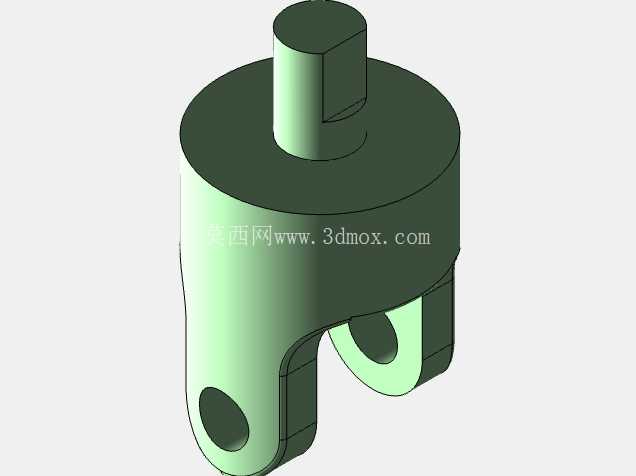

支撑座采用U型开口的钣金折弯加焊接结构，这种结构的优势是加工成本低，侧向开口方便万向节组件的装配和后期维护，不需要完全拆解整个支座就能更换内部的铰接销。支座的底板做了向外延伸的折边，折边上预留了两个安装孔，用来通过螺栓将整个机构固定在设备的安装基面上，安装孔设计成长圆孔形式，允许安装时在一定范围内调整固定位置，补偿基座加工时的孔位误差。万向铰接部分采用球头叉架配合十字销的结构，叉架的两个耳片上做了同轴的销孔，十字销的四个轴颈分别和主动叉、从动叉的销孔配合，每个配合面都预留了微小的间隙，保证偏转时的灵活性，同时间隙量控制在0.02mm以内，避免传动时出现过大的回差，影响动力传递的精度。

在实际安装使用时，需要注意几个边界尺寸要求：首先是支座底部到操作帽顶端的总高度，要和外部操作空间的预留高度匹配，避免操作时手柄和周边的设备构件发生碰撞；其次是U型支座的内部开口宽度，决定了万向节的最大允许偏转角度，安装时不能让从动轴的连接部位和支座内壁发生摩擦；另外，顶部操作臂的长度决定了手动操作时的力臂大小，设计时已经根据所需的操作扭矩做了匹配，不建议随意加长操作臂，否则会造成万向节铰接部位承受过大的弯矩，导致十字销变形甚至断裂。

这类万向节在功能上除了传递旋转运动，还能承受一定的轴向压力，当按下顶部的操作帽时，轴向力会通过阶梯轴传递到万向节的主动叉，再通过十字销传递到从动轴，实现小行程的轴向进给动作，这也是它和普通仅传递扭矩的万向节最大的区别，相当于把角度传动和轴向按压操作集成在了一个组件上，减少了设备上需要单独设置的操作机构数量，让整体结构更加紧凑。在日常使用中，只需要定期在十字销的配合位置加注少量润滑脂，就能减少铰接面的磨损，保证长时间使用后偏转依然灵活，不会出现卡滞的问题。对于结构设计人员来说，在选用这类组件时，需要重点核算传递的最大扭矩是否在十字销的强度承载范围内，同时确认最大偏角是否满足自身设备的轴系偏移需求，避免选型不当造成部件过早失效。
