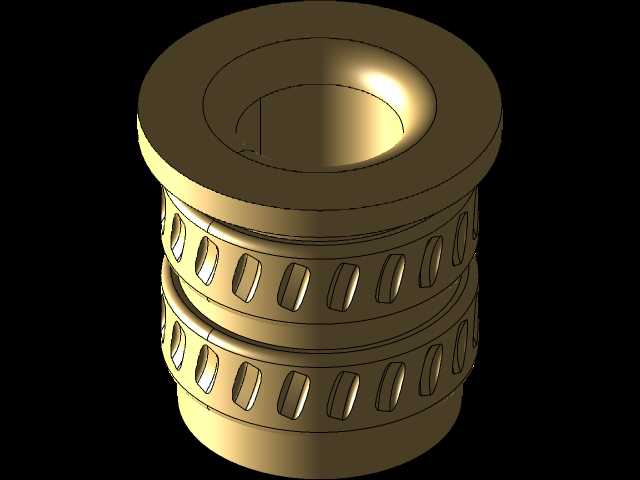

适用于3mm螺丝的滚花嵌入式铜螺母结构

这类嵌入式滚花螺母主要应用在塑胶壳体、薄壁结构件的螺纹连接场景中，常见于消费电子外壳、小型机器人结构件、智能家居塑胶部件的装配环节，用来解决塑胶材质本身螺纹强度不足、反复拆装后滑牙失效的问题。设计时首先要匹配对应规格螺丝的啮合长度，针对3mm螺丝的使用场景，螺母内螺纹的有效啮合深度需要满足至少2倍螺距的要求，避免螺纹咬合不足导致连接失效。外形上采用双段斜纹滚花的结构，中部的环形凹槽用来在注塑预埋或者热熔压入时，让熔融状态的塑胶材料流入槽内形成轴向定位，防止螺母在受到轴向拉拔力时从安装孔内脱出；周身的斜向滚花纹路则是用来提供周向的防滑扭矩，当螺丝拧入时，滚花嵌入塑胶内壁后可以抵抗螺丝转动带来的周向扭力，避免螺母跟转导致连接失效。安装边界上需要注意，压入端的导向倒角设计要和安装孔的导入角匹配，通常安装孔的直径要略小于螺母滚花后的外径0.1-0.2mm，保证压入后有足够的抱紧力，同时孔壁距离塑胶件外壁的最小厚度不能小于1mm，避免压入过程中塑胶件出现开裂、鼓包的问题。上端的法兰凸台结构一方面可以在压入时起到限位作用，控制螺母的压入深度，保证安装后端面和工件表面齐平，另一方面也能增大螺母和工件表面的接触面积，分散螺丝锁紧时的面压，避免软质塑胶表面被压溃。设计建模时需要重点关注滚花齿的角度和深度，斜齿的倾斜角度通常控制在30-45度之间，齿深0.2-0.3mm，既保证足够的防滑扭矩，又不会因为齿形过尖导致压入时切下过多塑胶碎屑残留在螺纹孔内。这类嵌件螺母和普通通孔螺母的核心差异在于，它不需要额外的法兰锁紧结构，完全依靠自身和基材的嵌合实现固定，非常适合空间受限的薄壁件装配场景，在小型自动化设备的非金属结构件、手持设备外壳的连接设计中应用十分广泛。建模过程中还要注意内螺纹的收尾结构，避免螺纹起始端的不完整牙型影响螺丝的顺畅拧入，通常在螺纹入口处做0.2mm的倒角导向，降低装配时的对位难度。
