舒适型新冠防护面罩结构设计方案

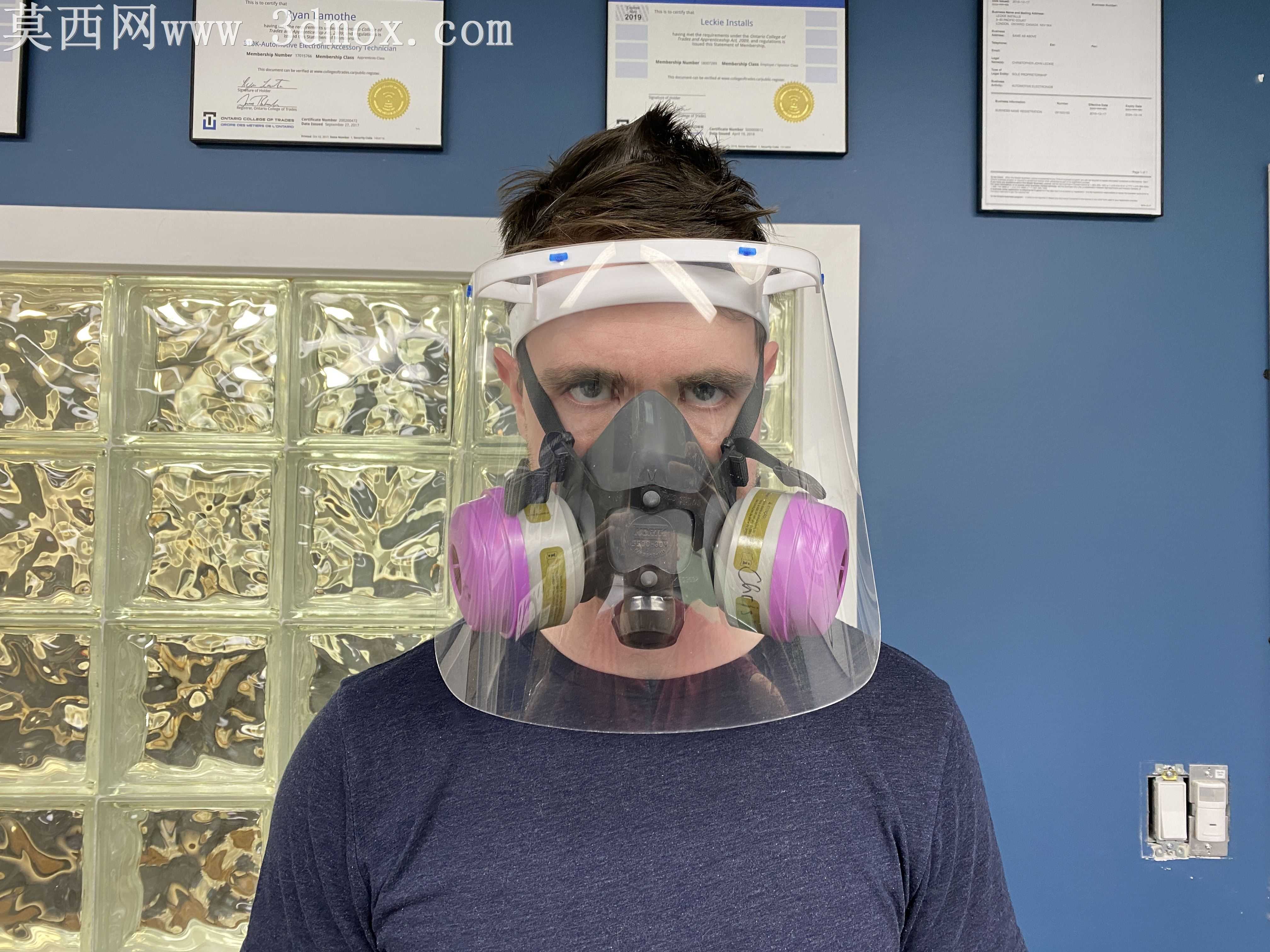

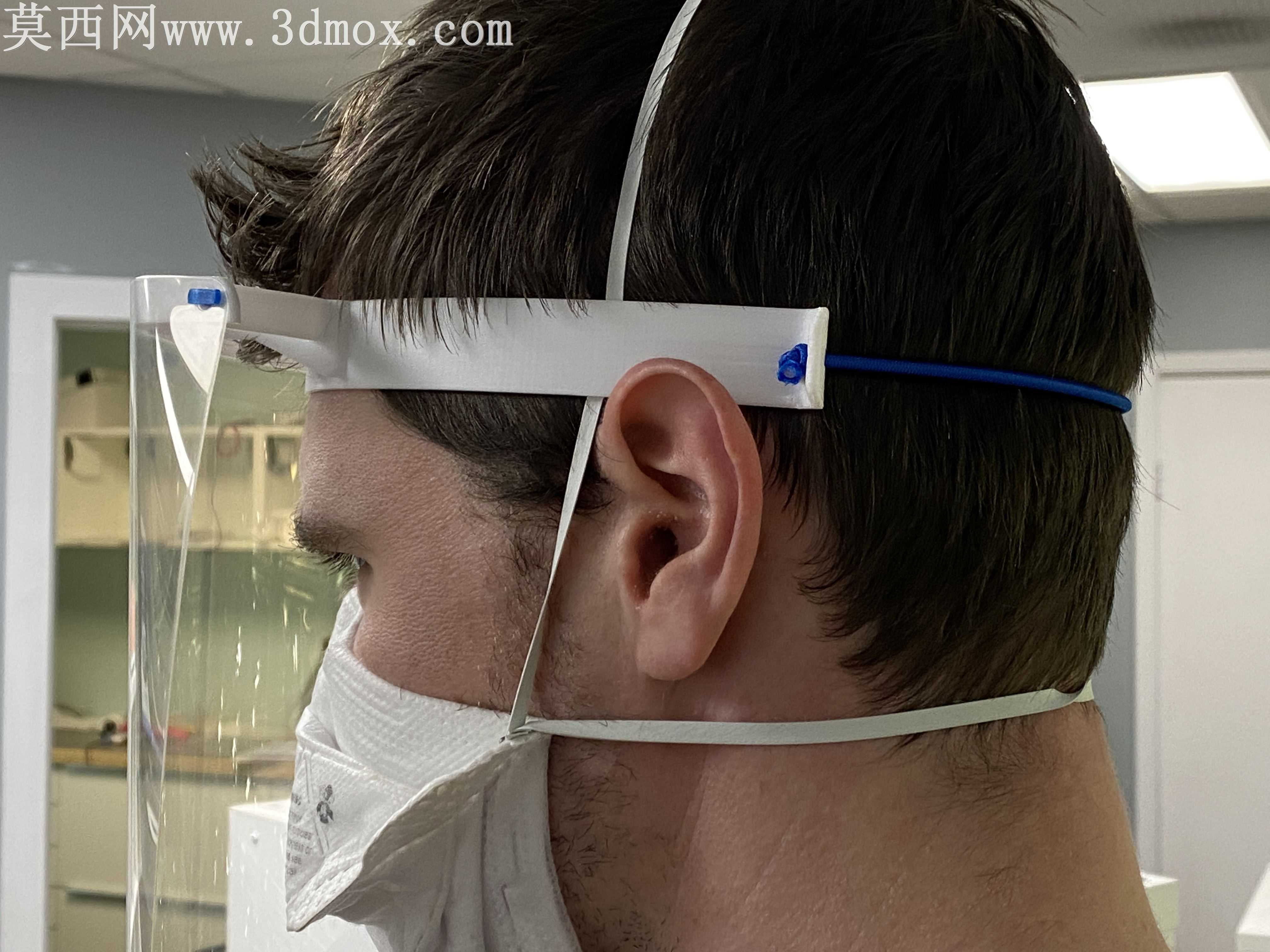

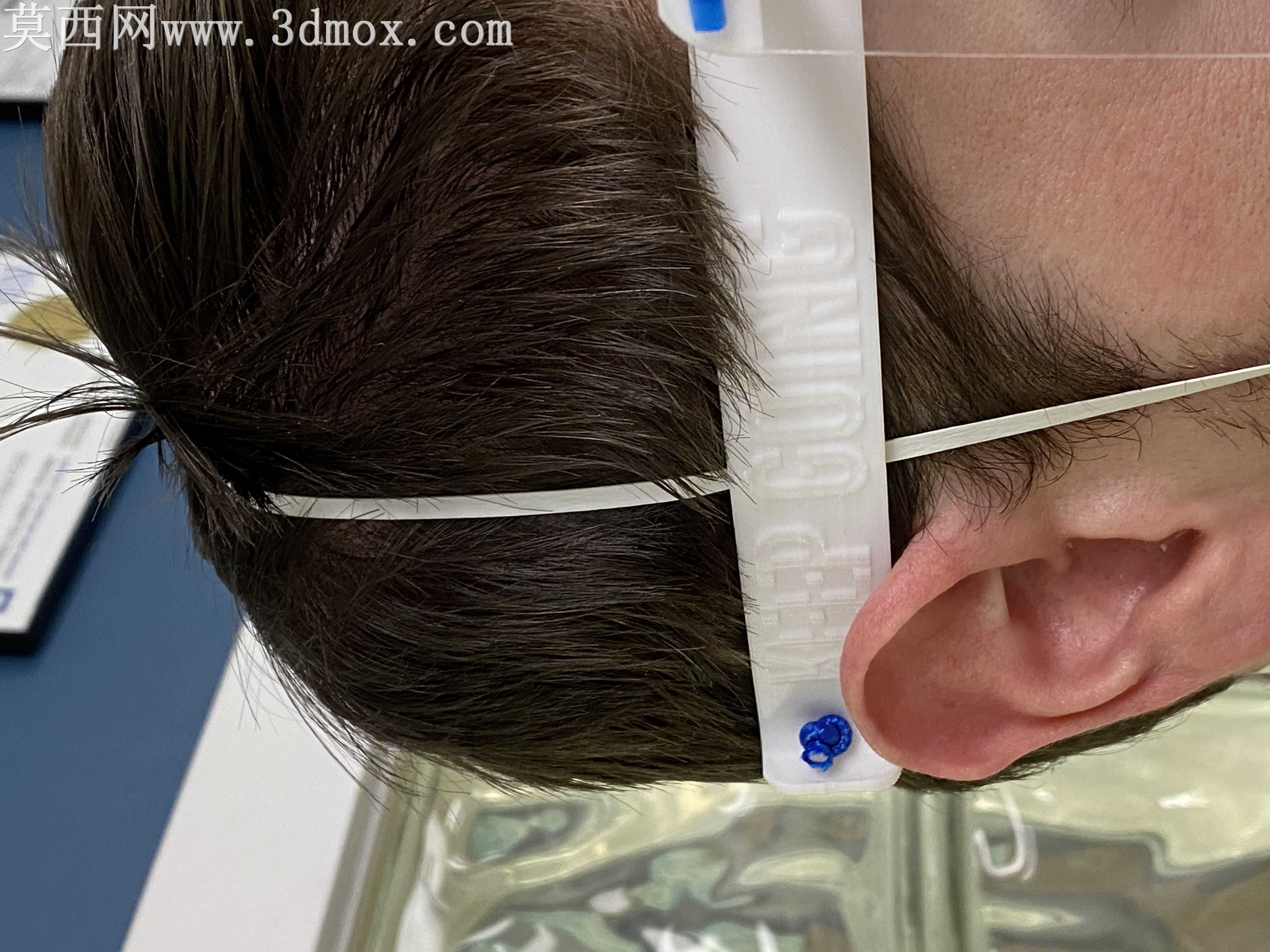

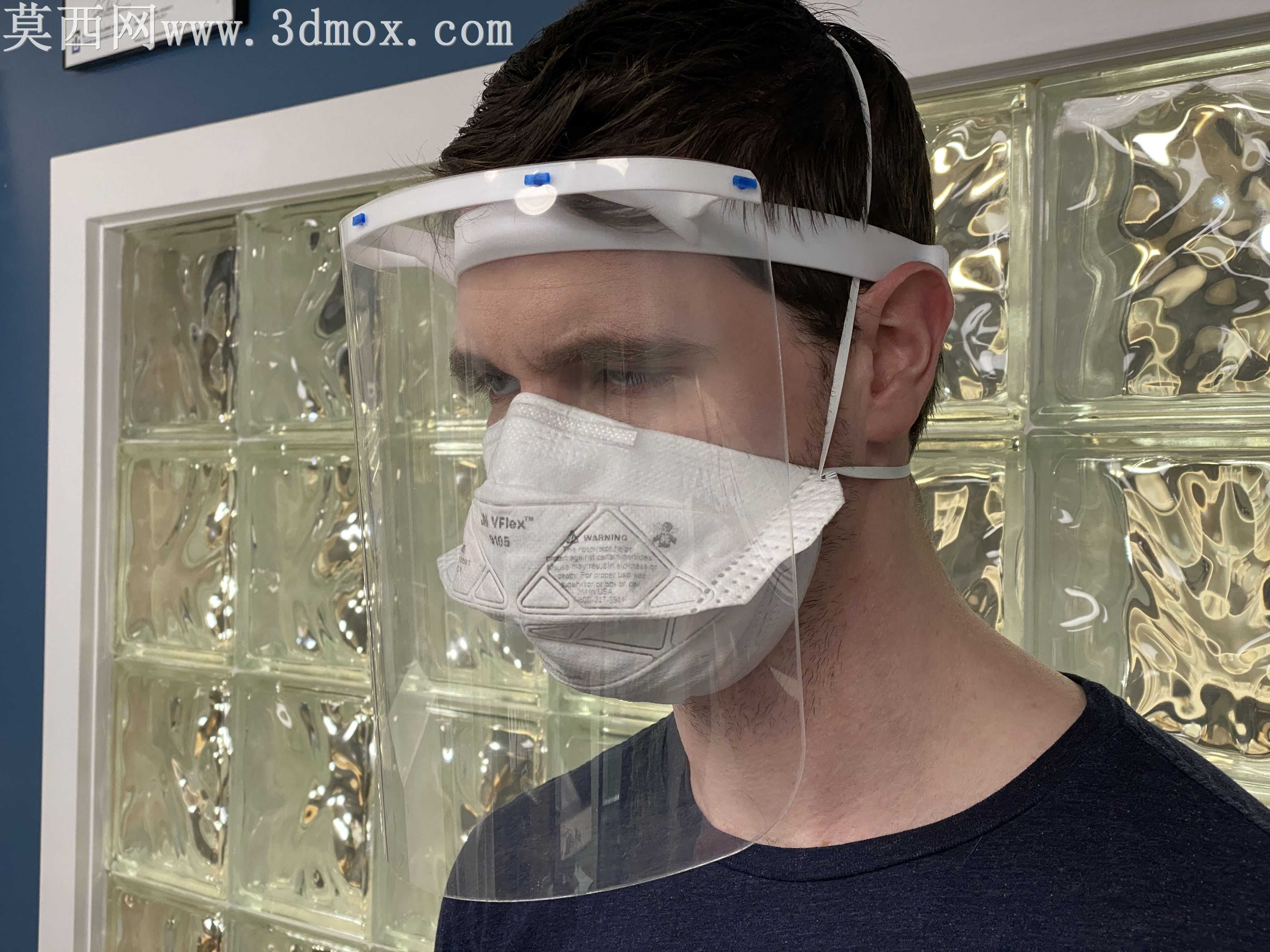

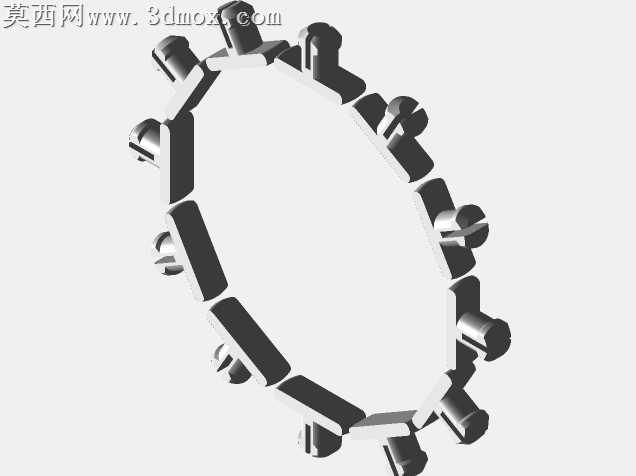

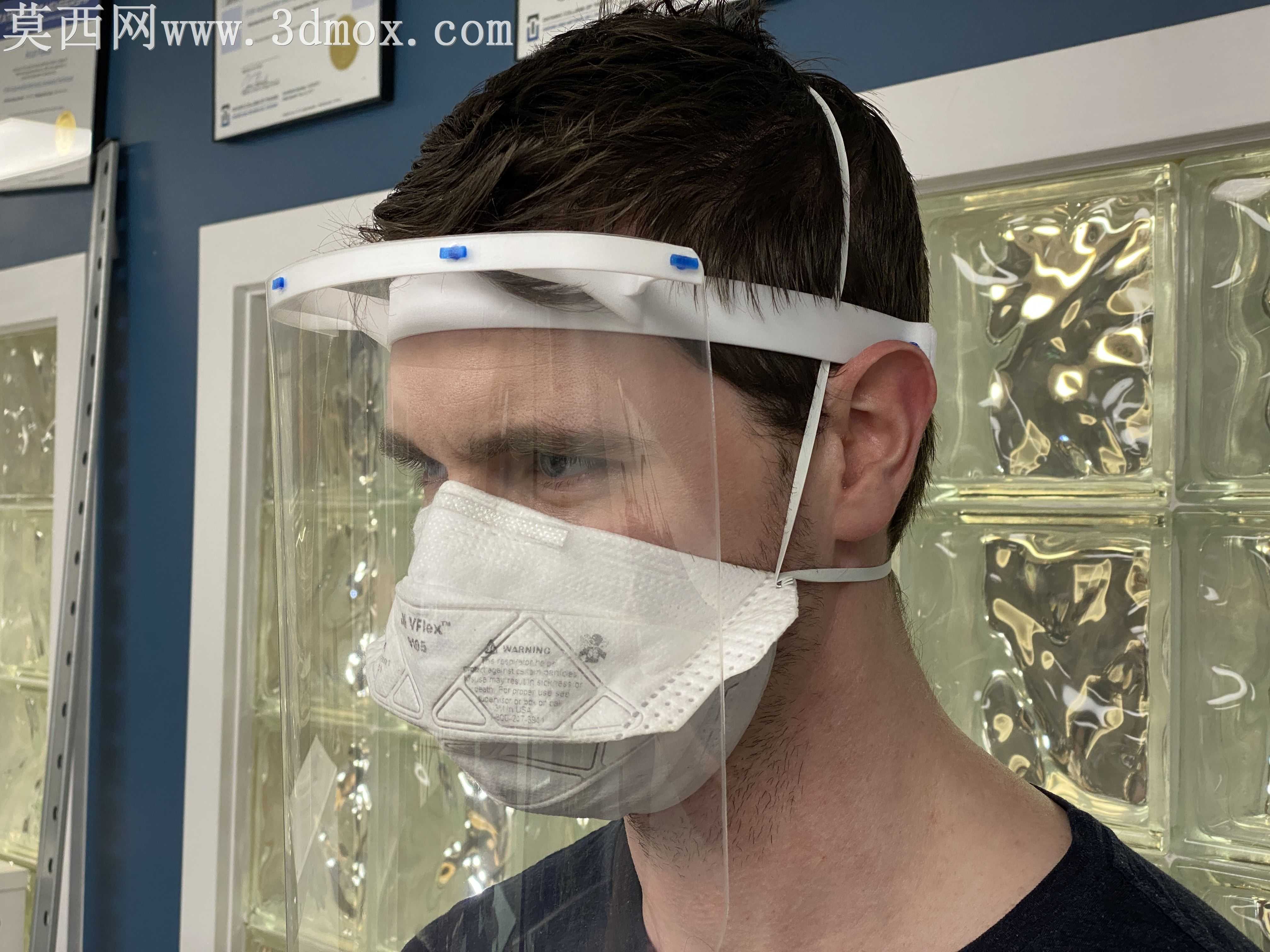

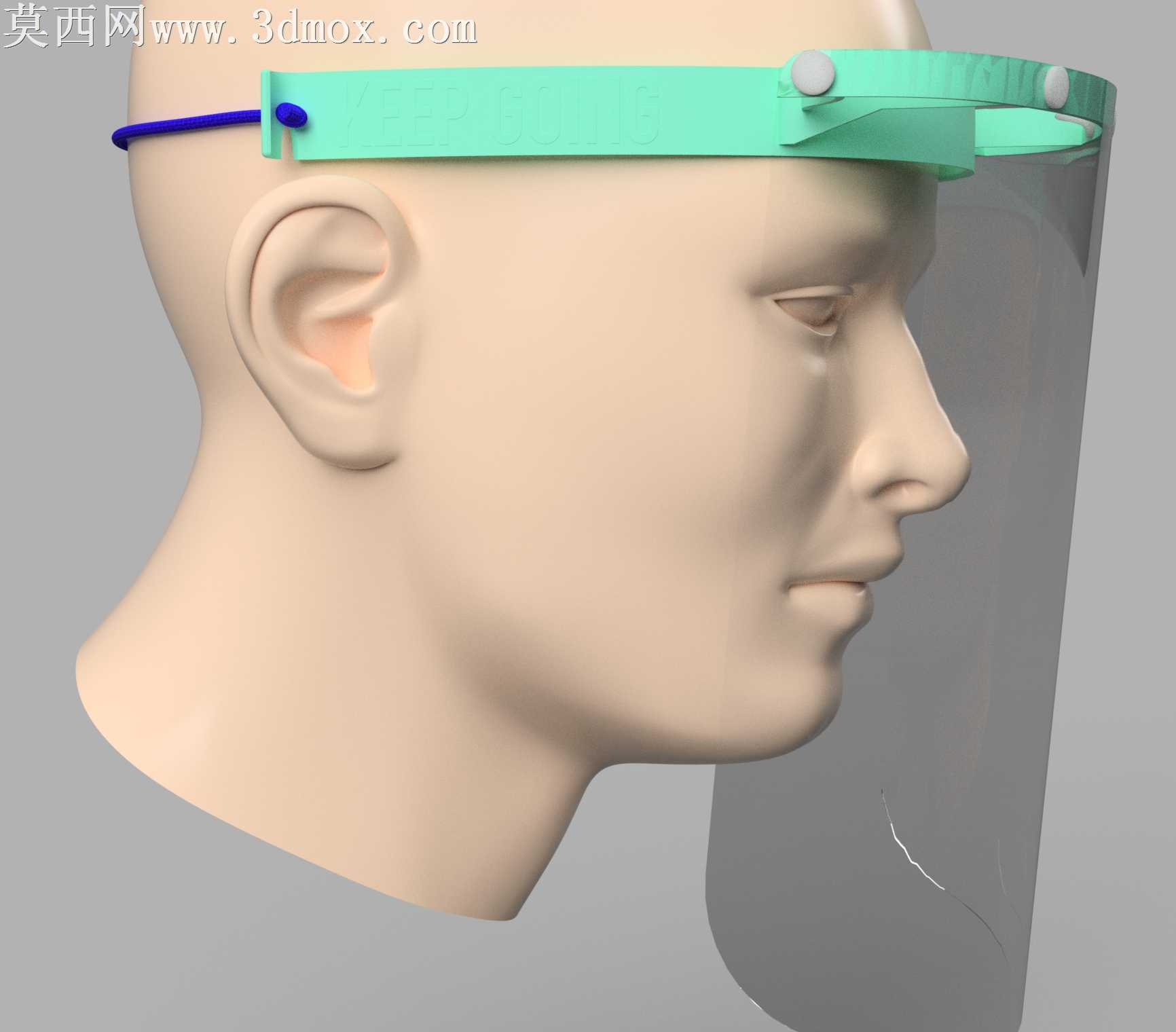

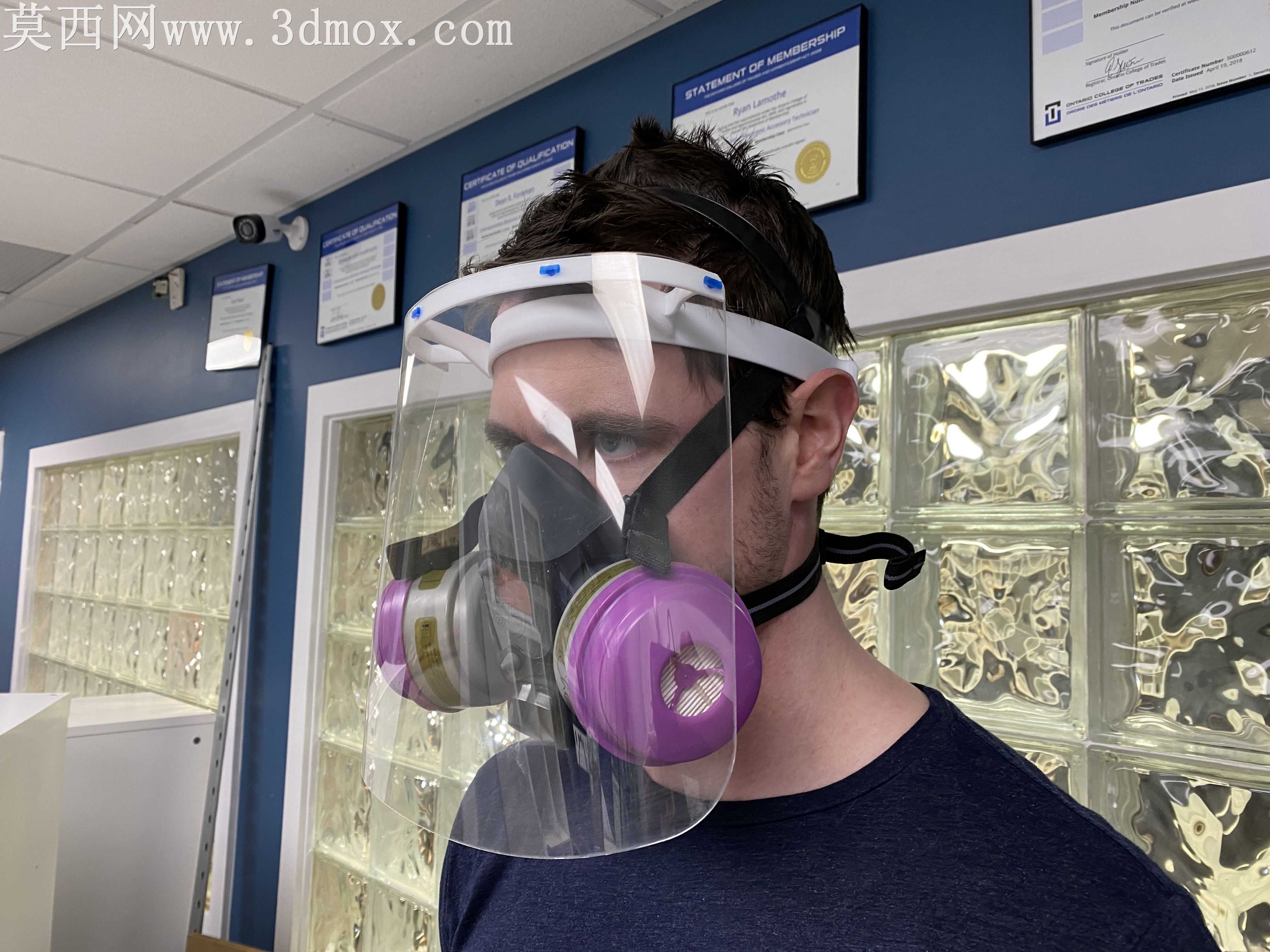

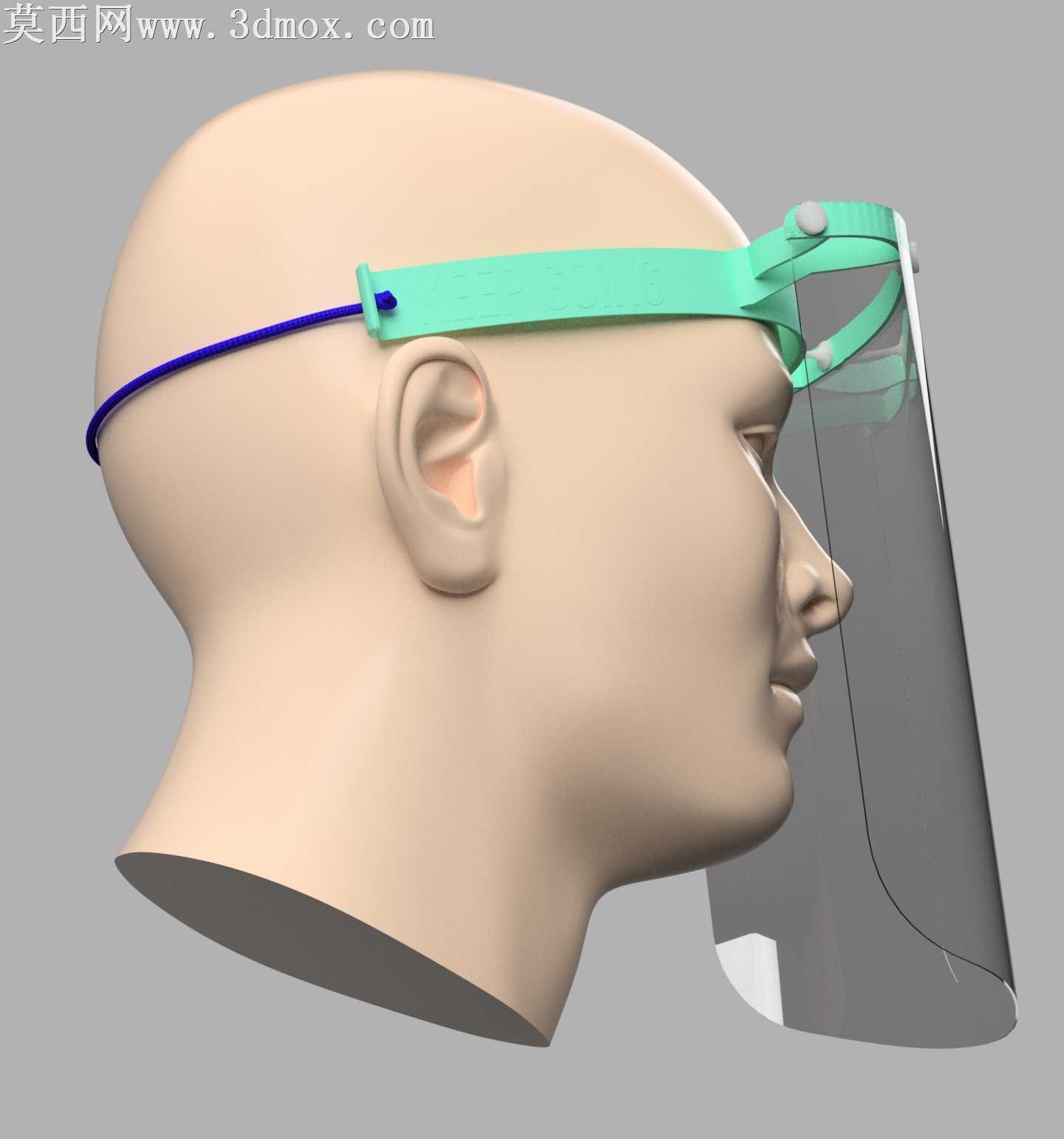

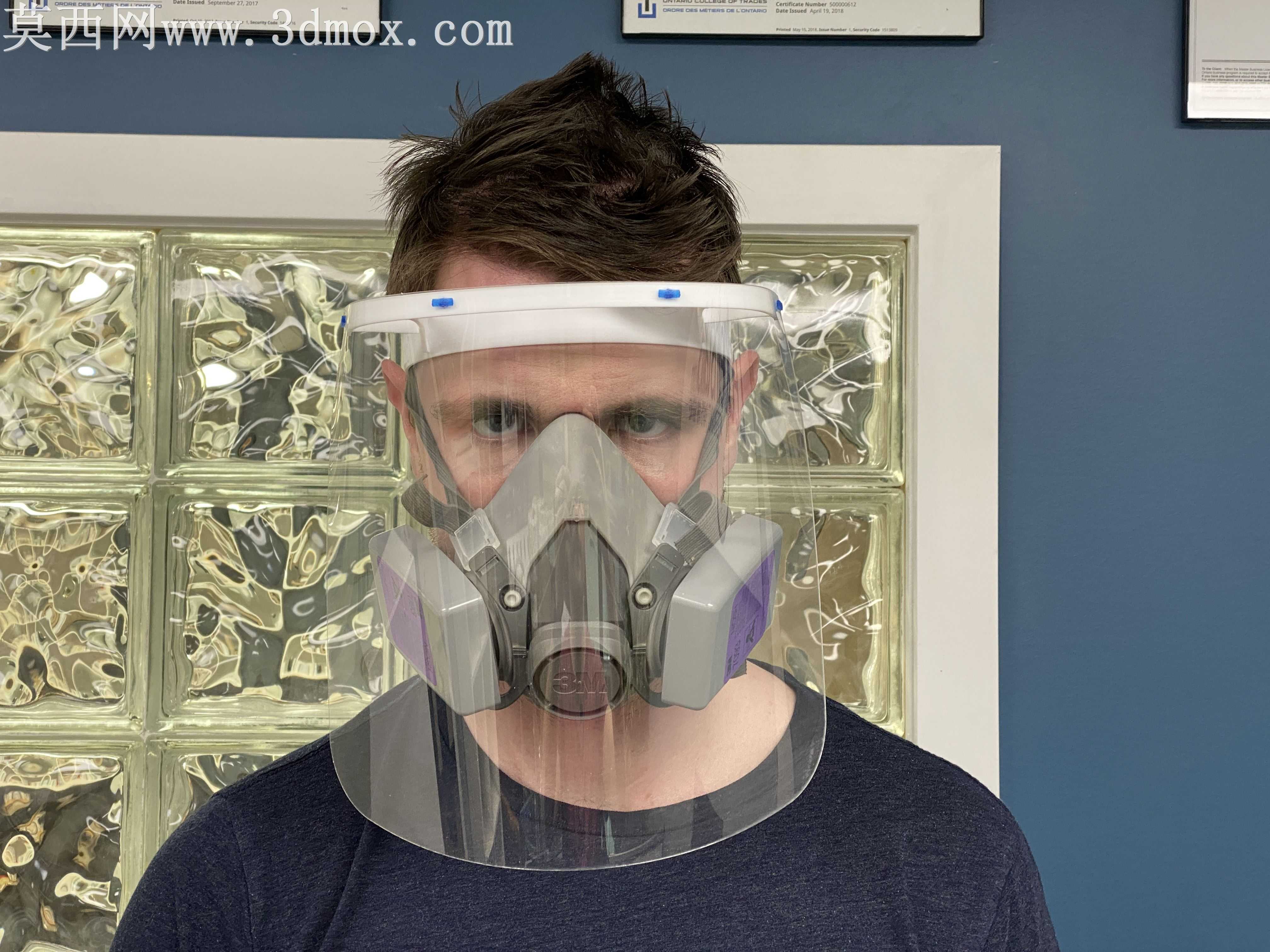

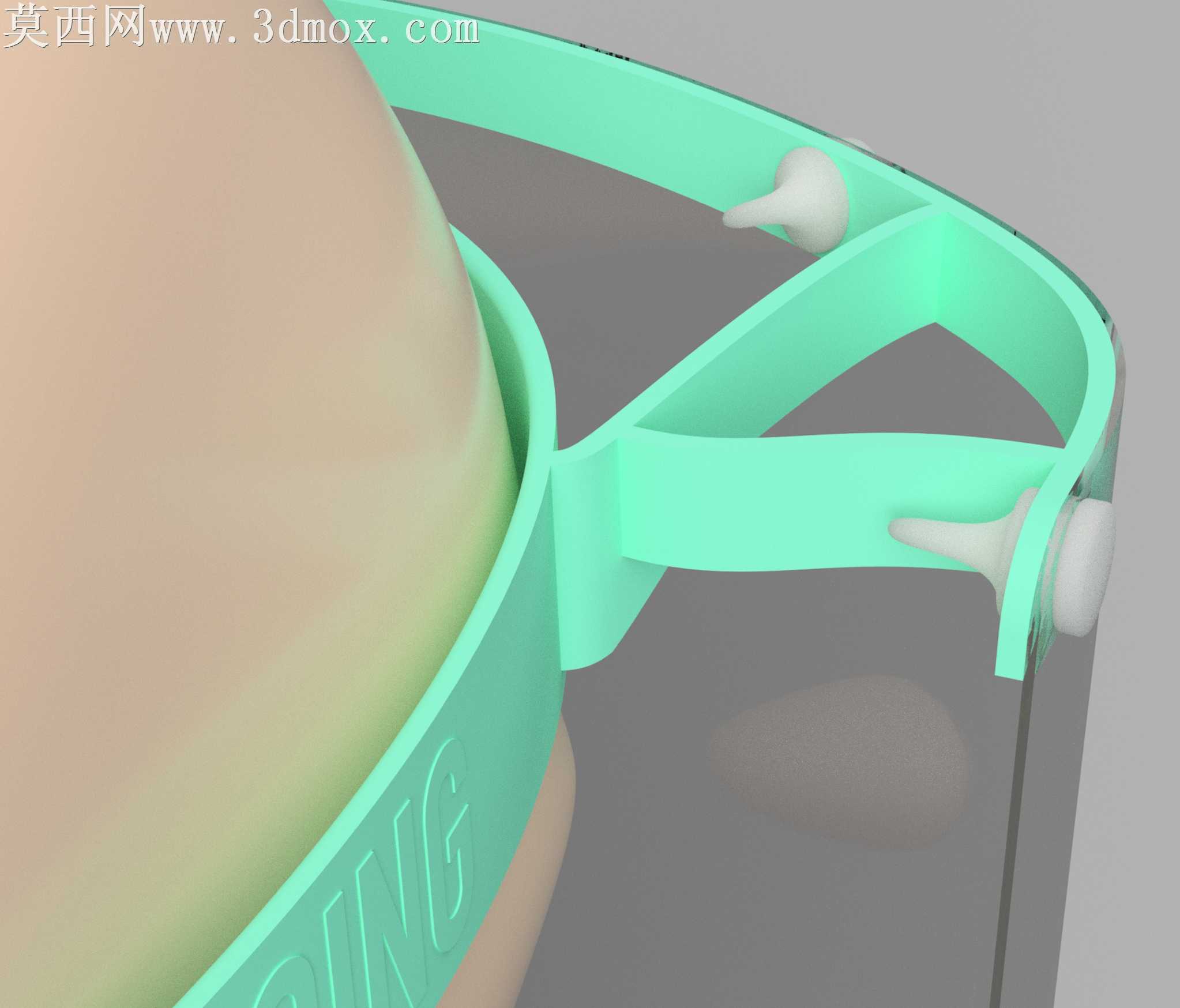

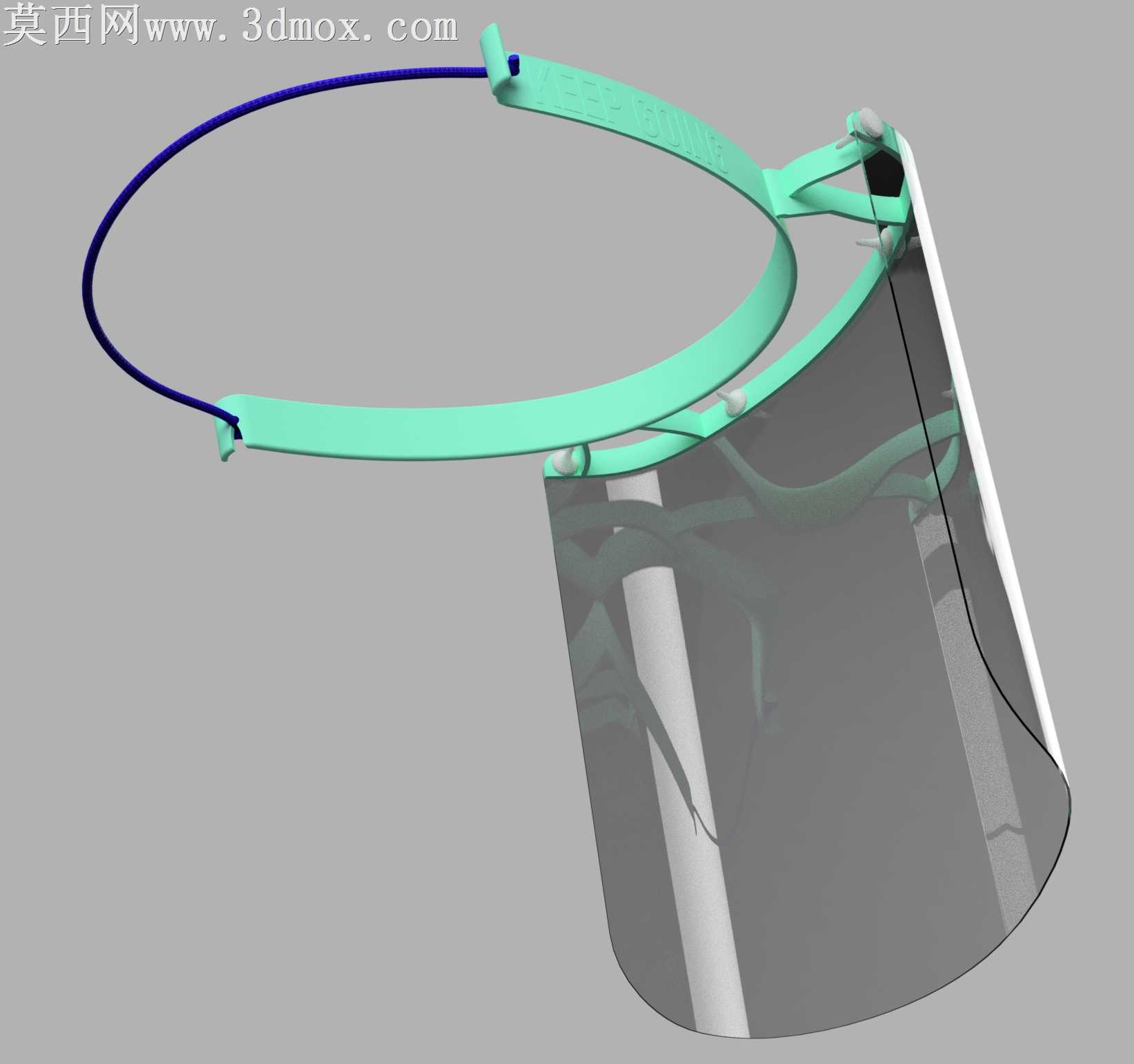

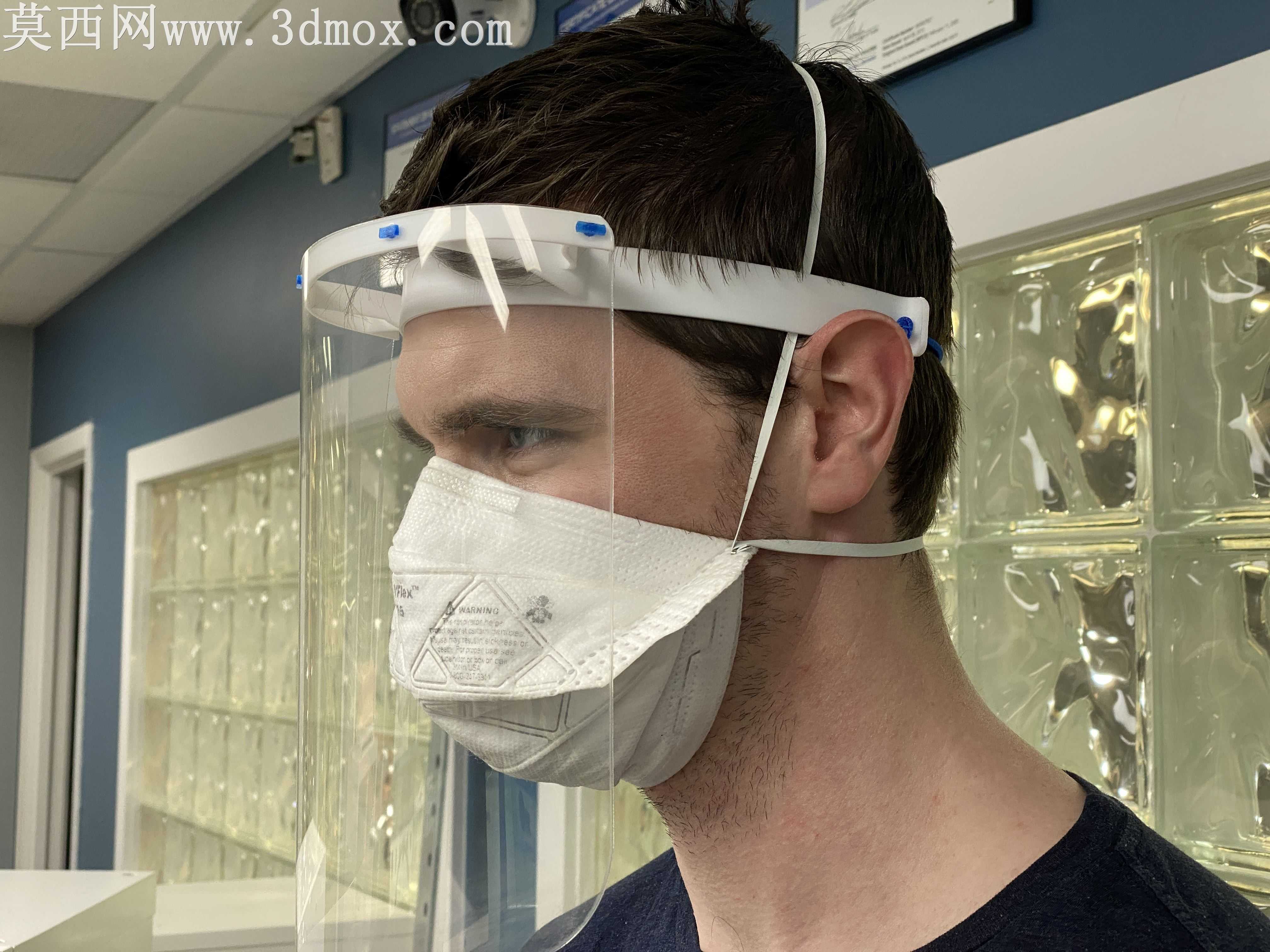

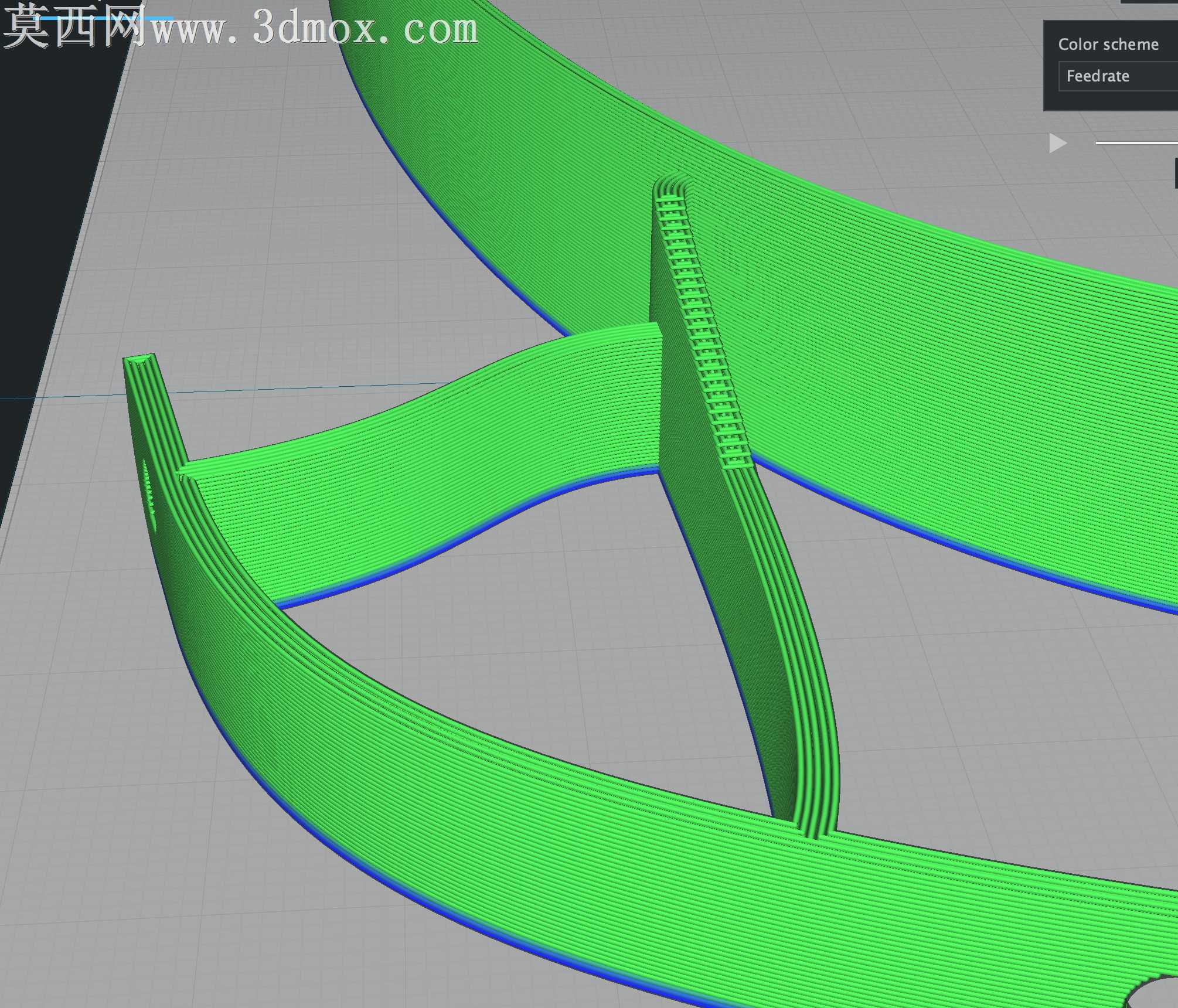

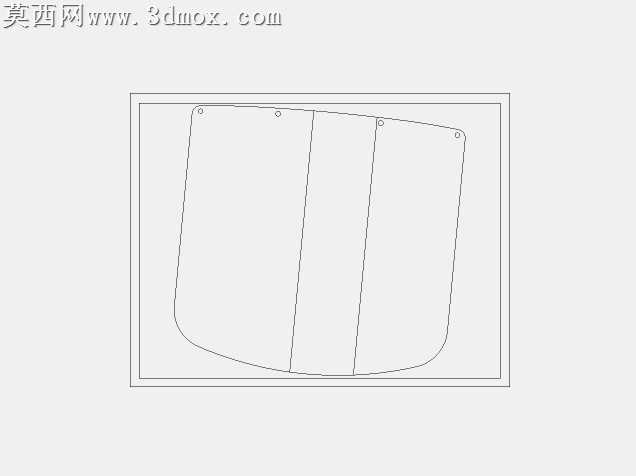

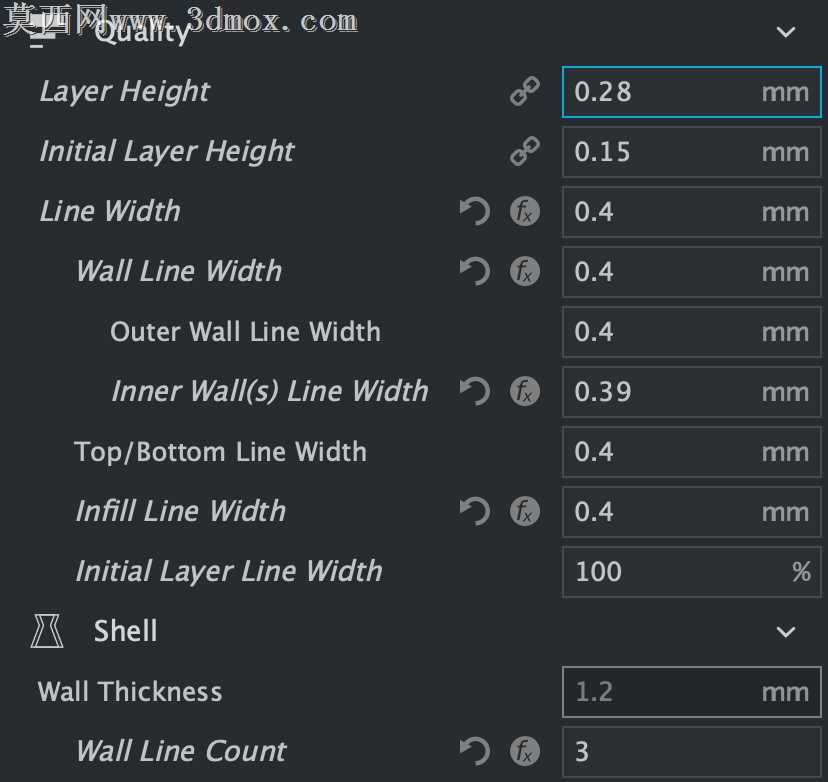

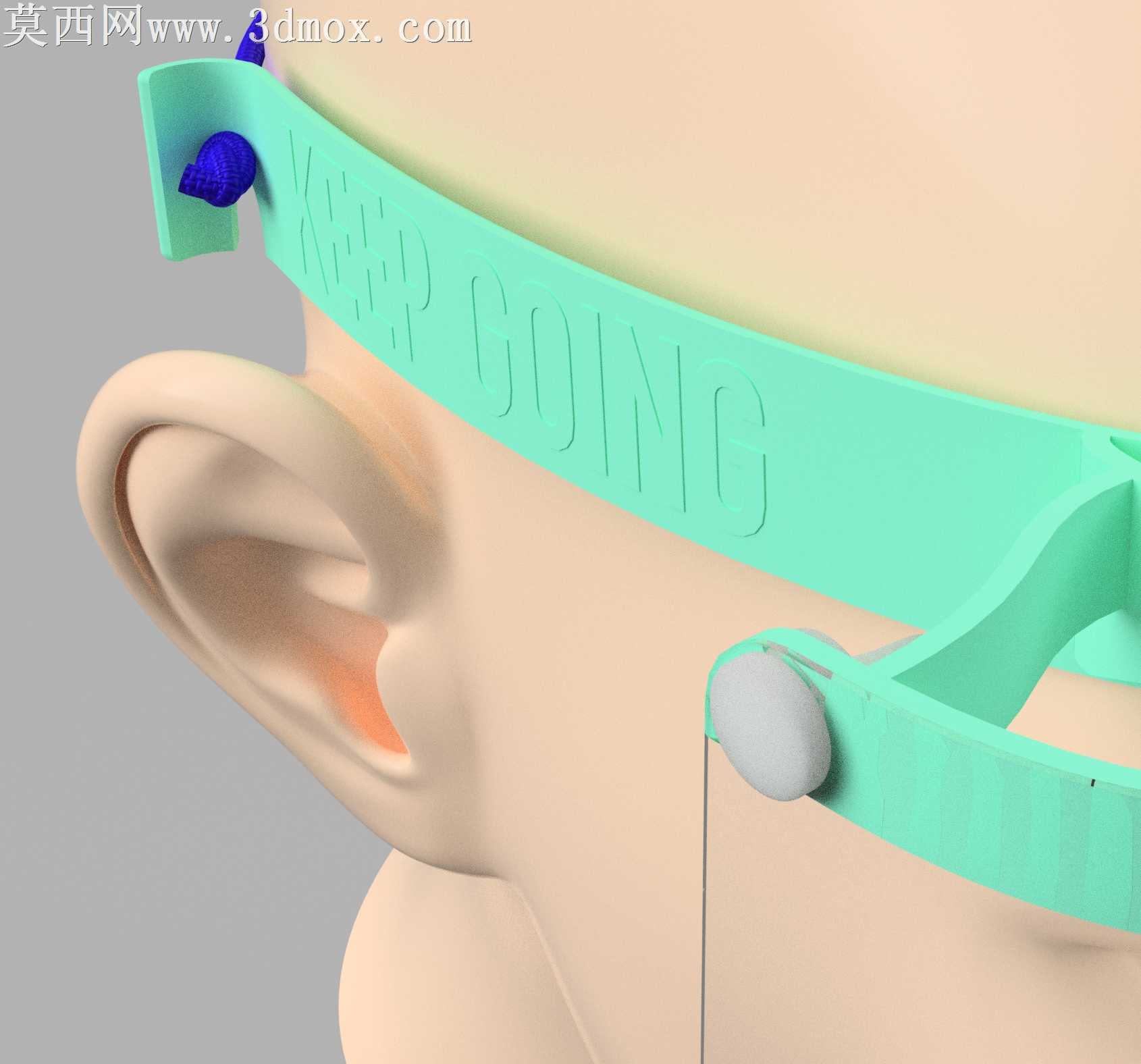

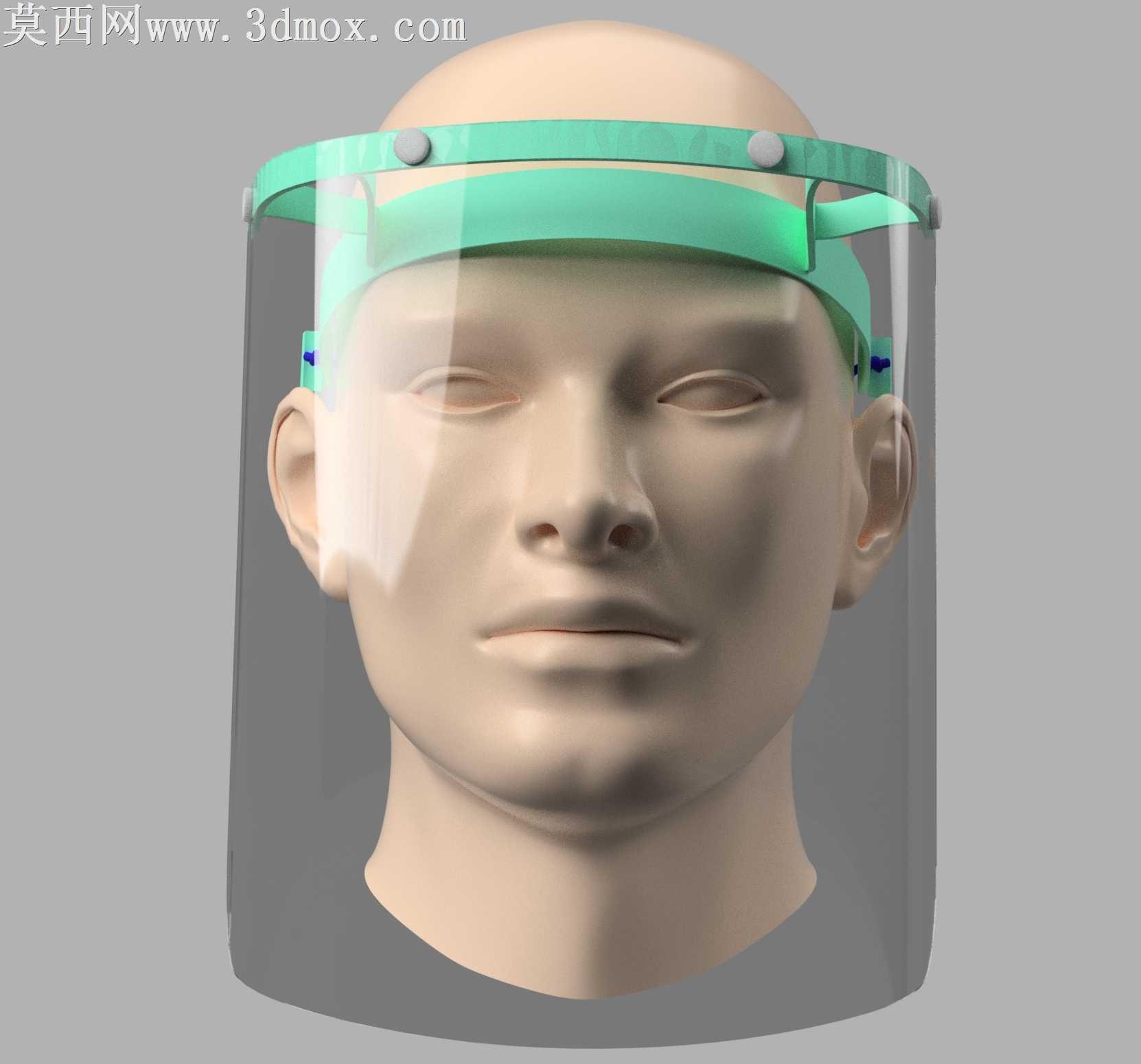

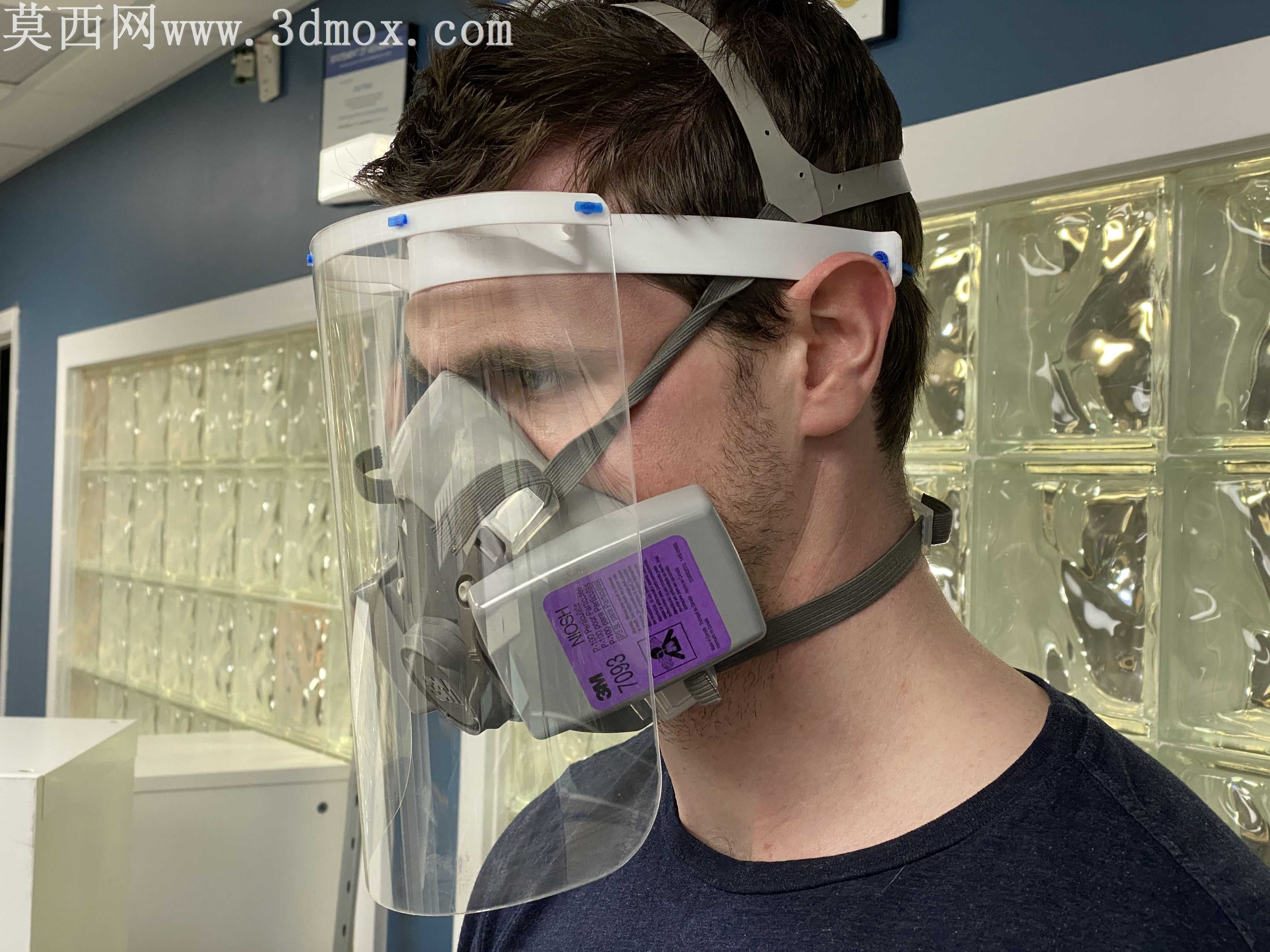

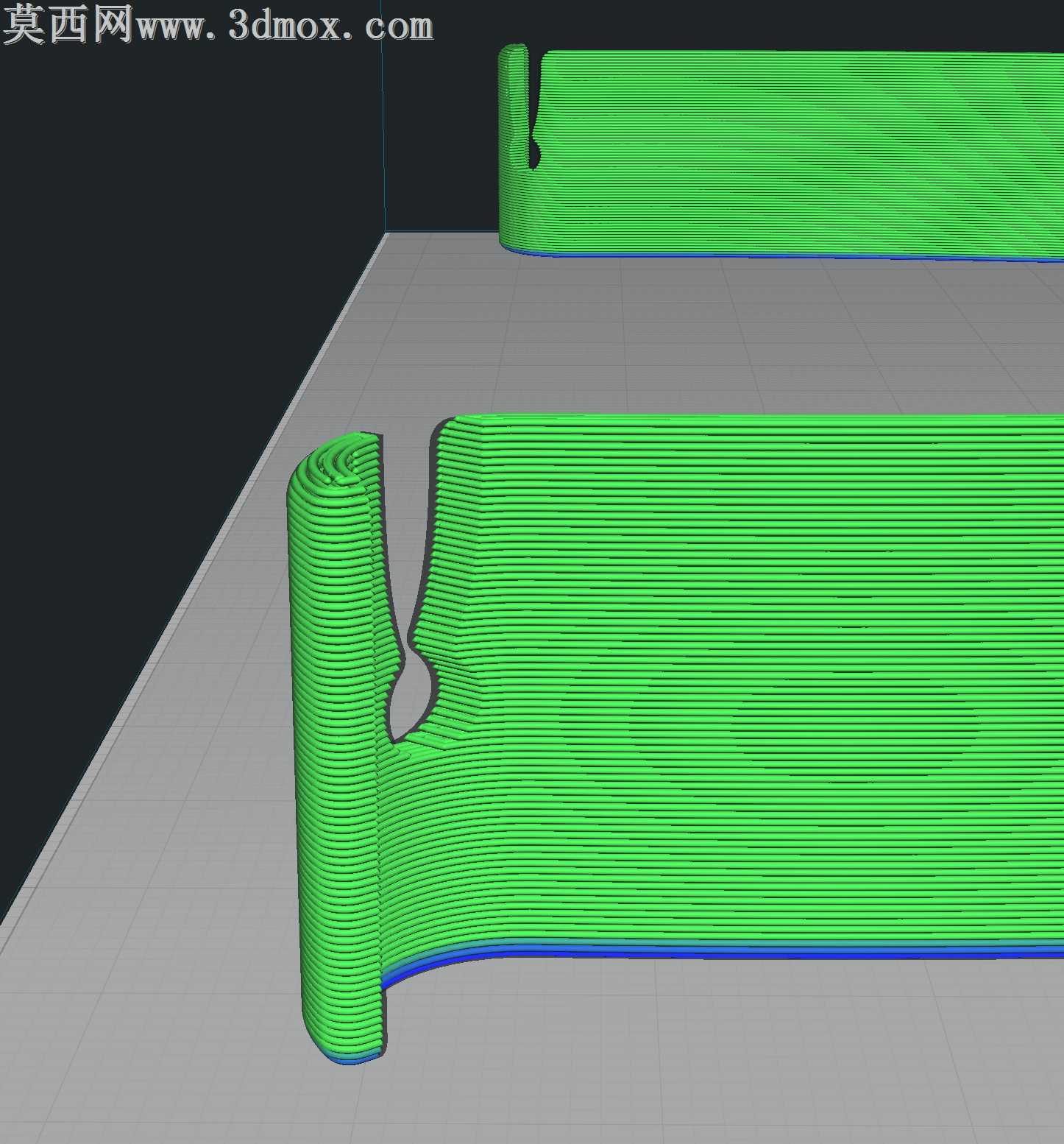

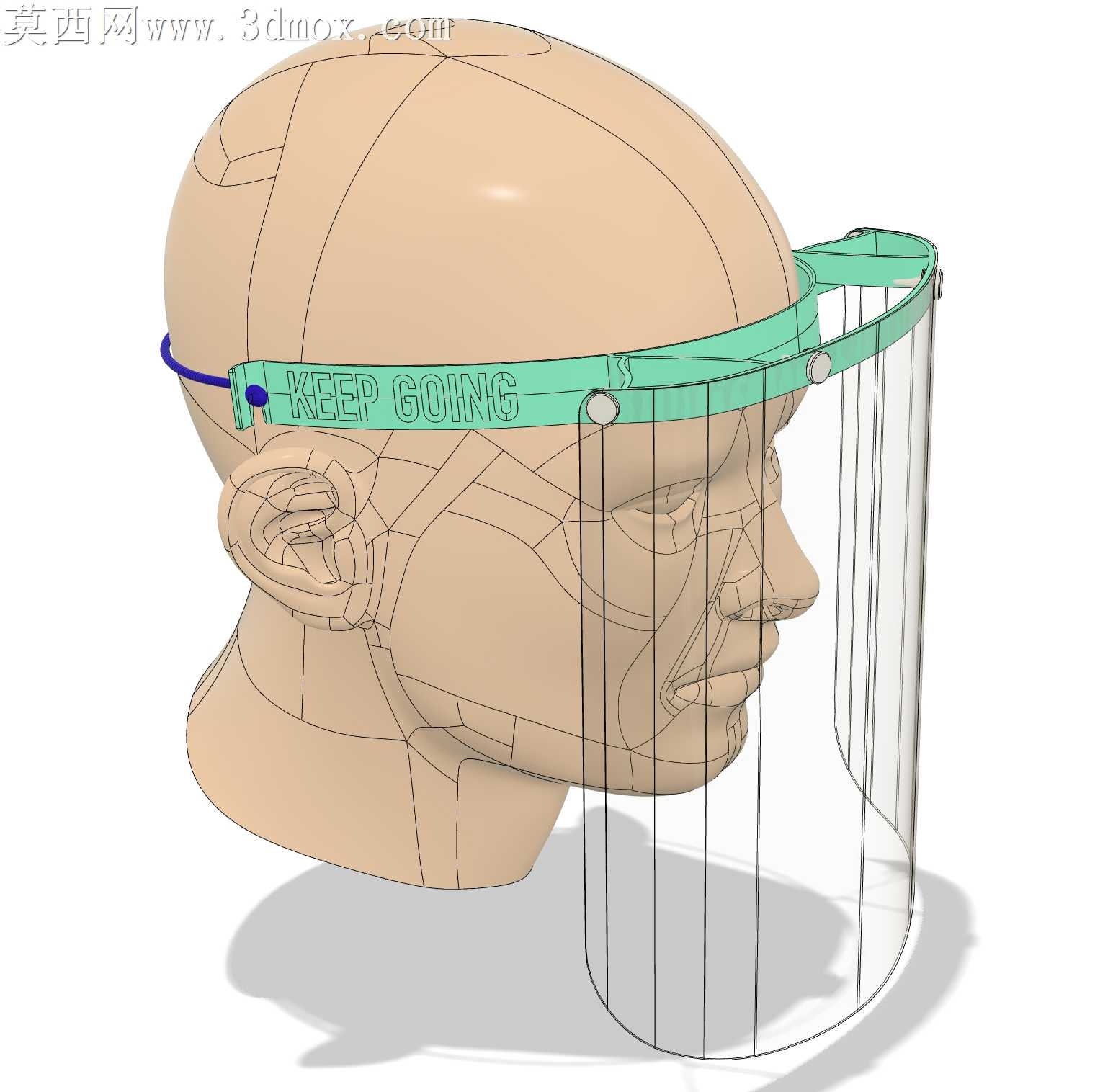

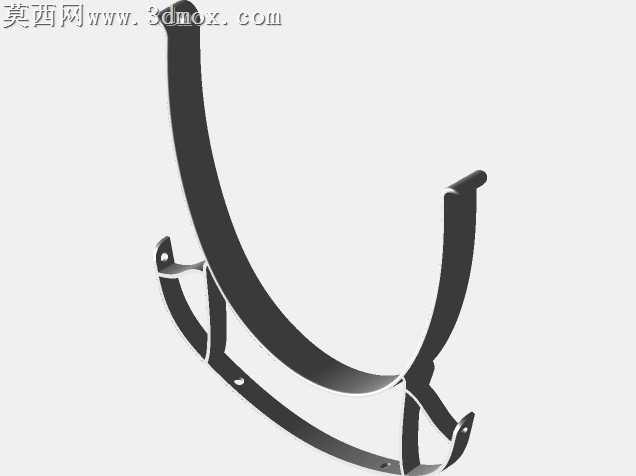

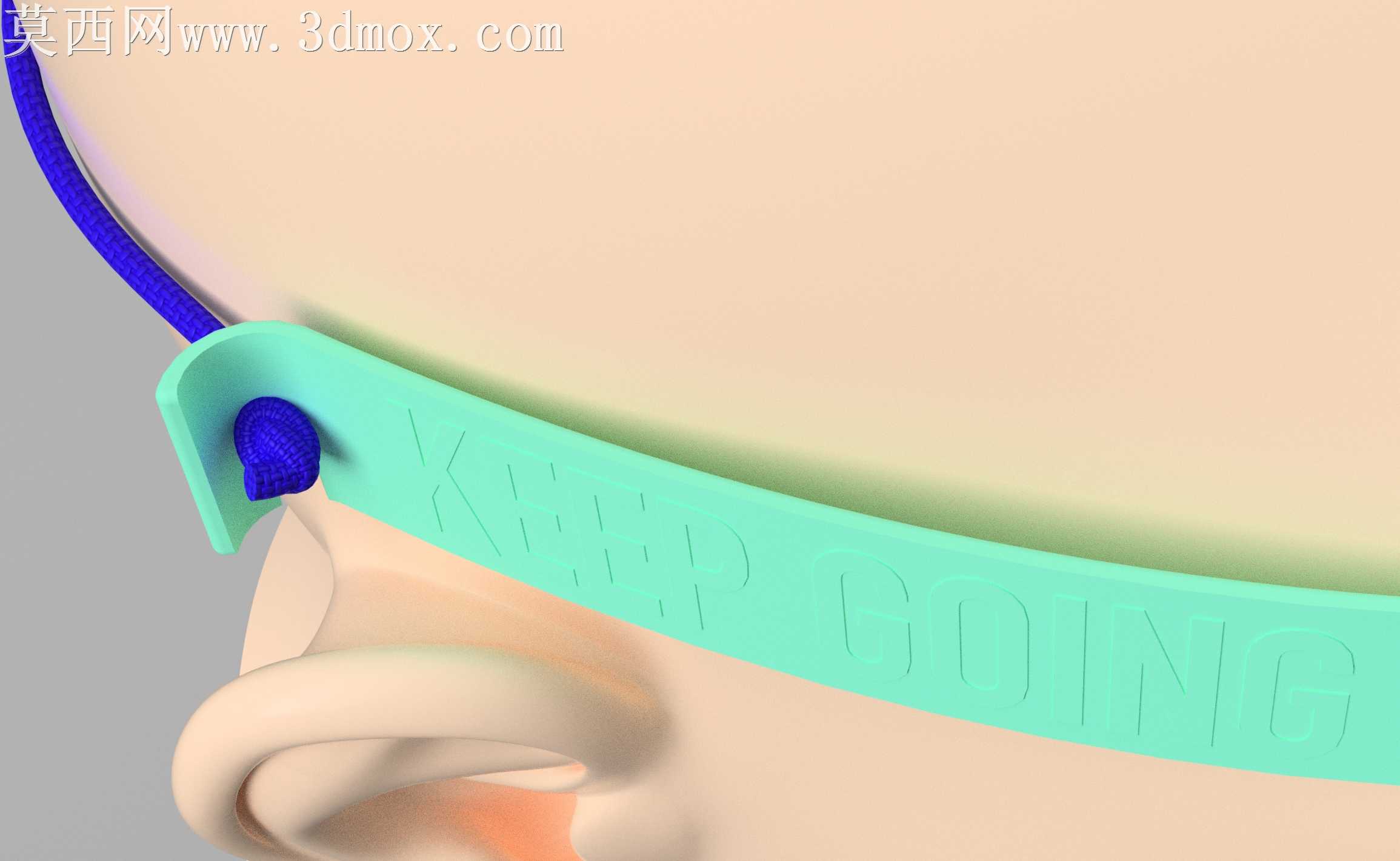

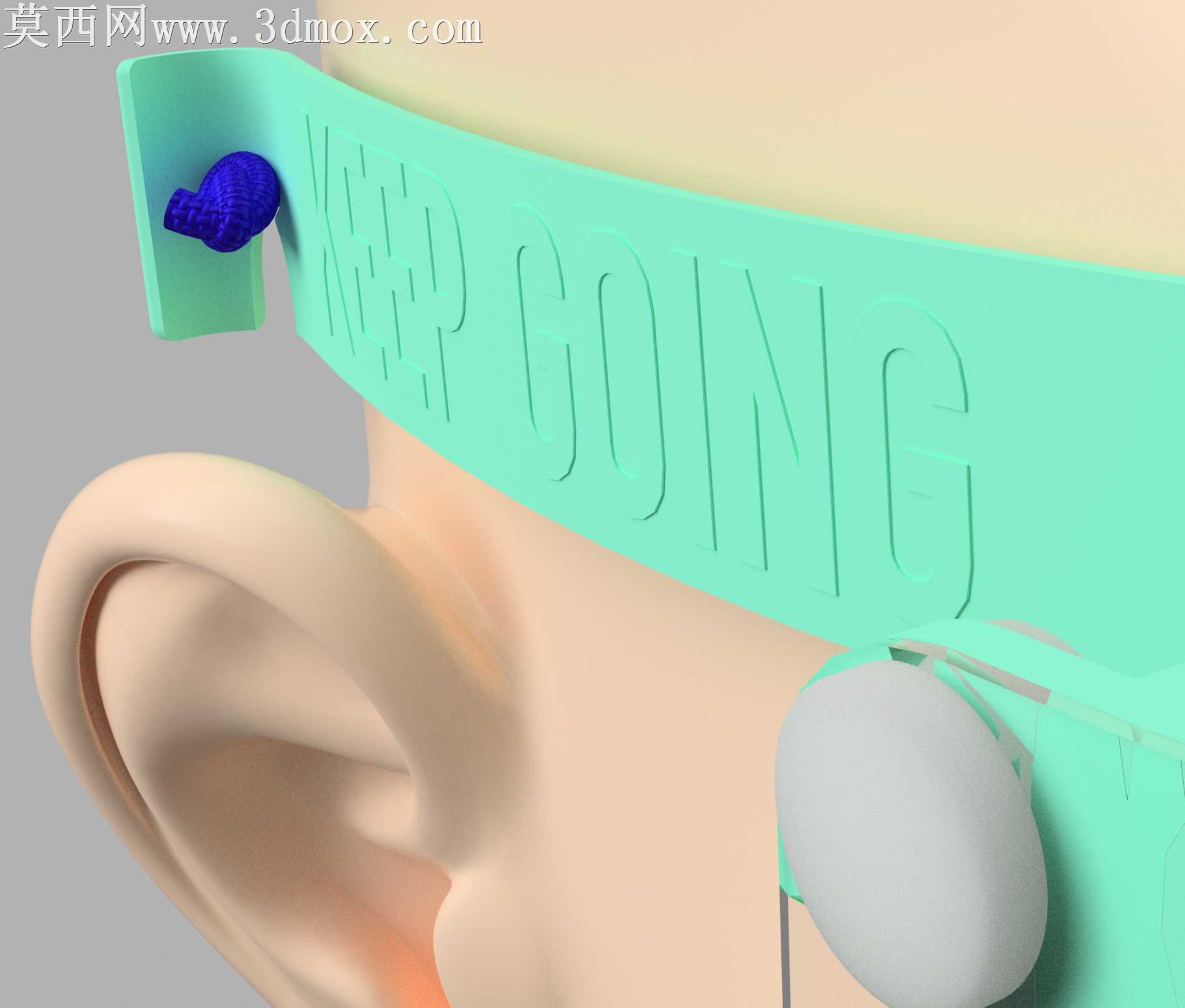

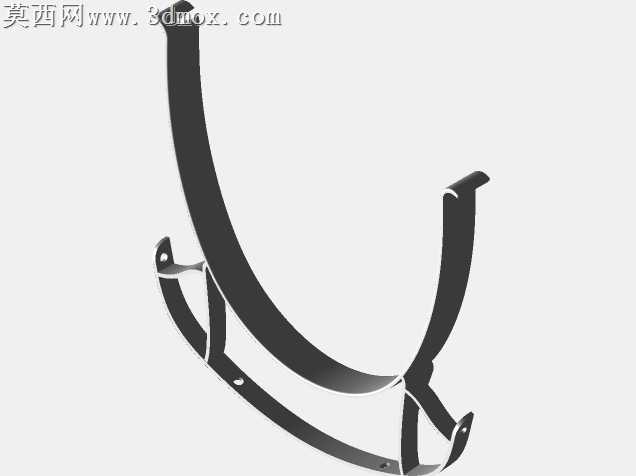

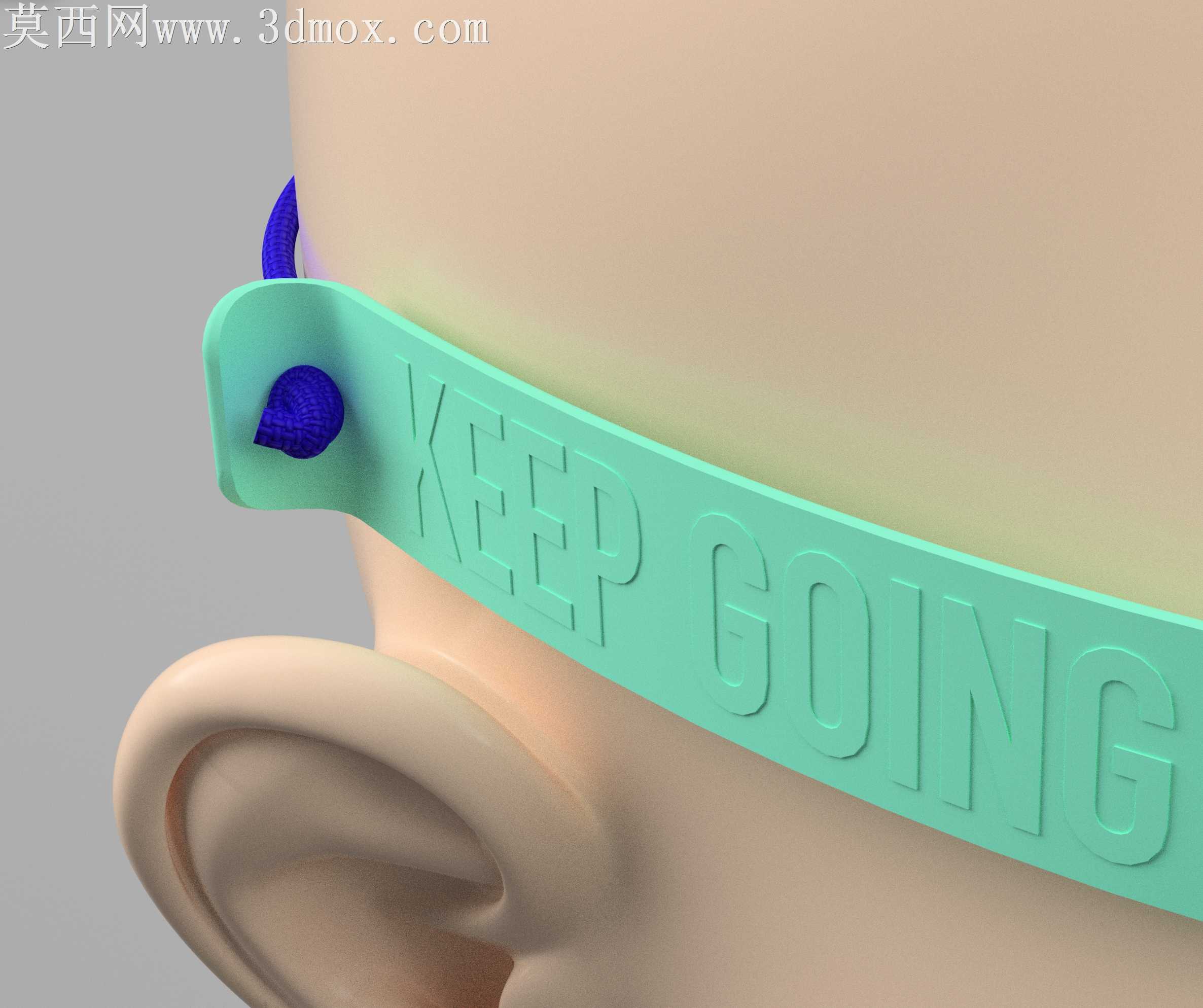

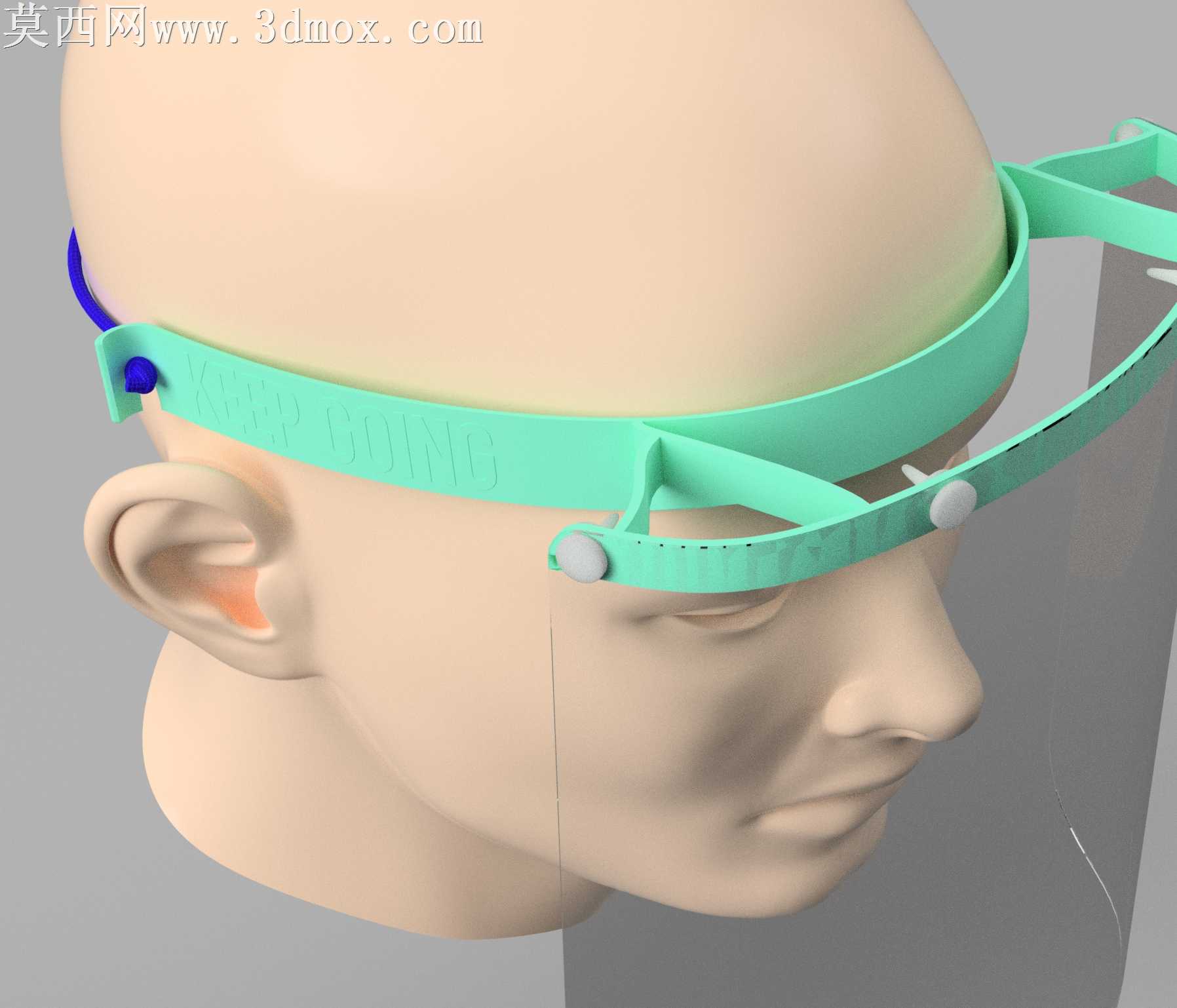

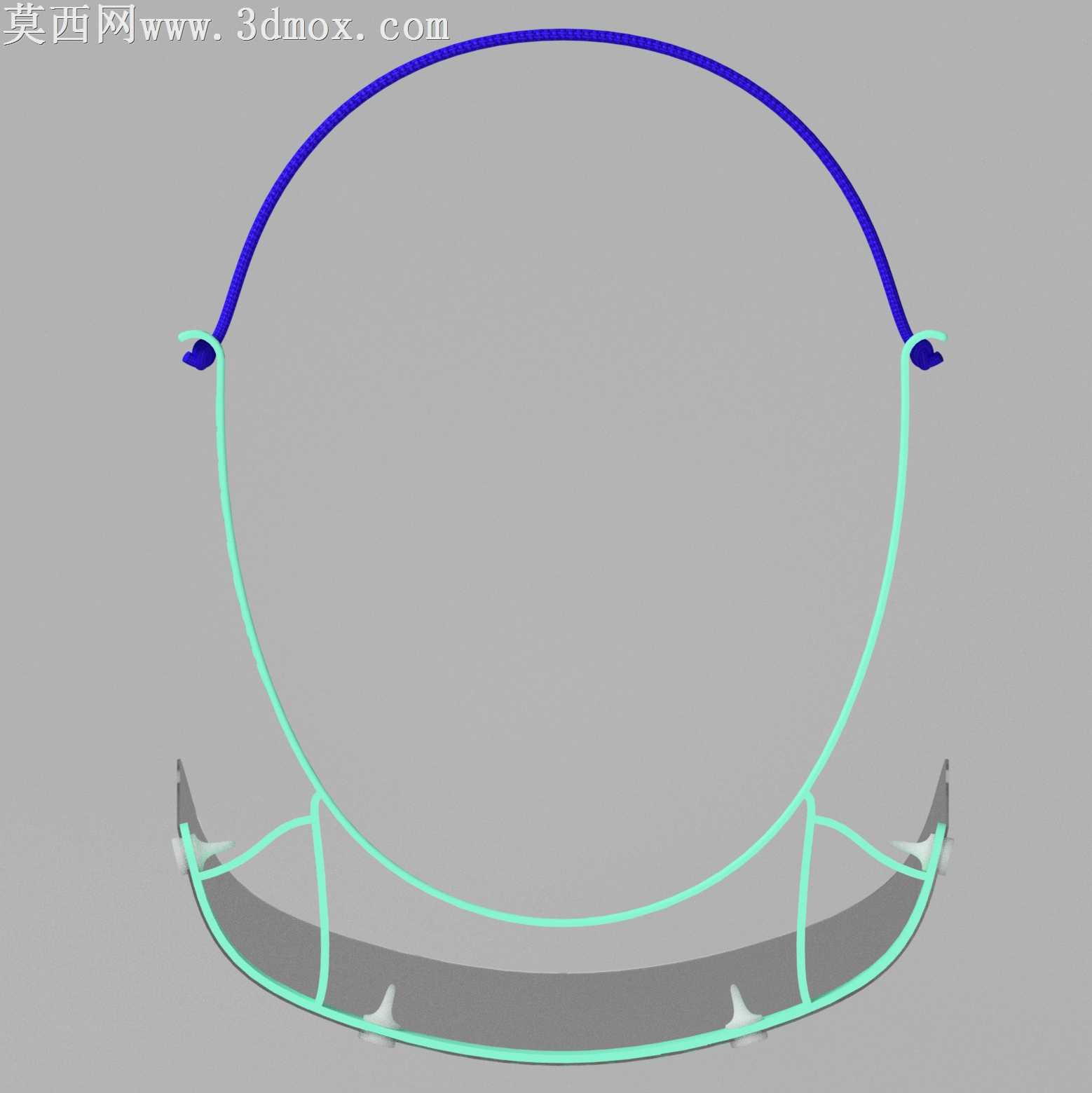

本防护面罩采用三维参数化建模完成整体结构设计，建模阶段针对人体头面部三维扫描数据进行特征提取，整合多组头型几何参数完成适配性结构优化，确保不同头围用户佩戴时的贴合度与舒适度。模型结构分为头戴固定箍、透明防护面屏、面屏固定卡扣三个核心模块，头戴固定箍采用弹性环抱式结构设计，建模时预留多组调节点位，可适配不同头围尺寸，固定箍内侧设置缓冲结构建模特征，降低长时间佩戴对头部产生的压迫感。面屏固定卡扣采用快拆式结构设计，建模时优化卡扣的插拔阻尼参数，既保证面屏安装后的结构稳定性，又可实现面屏的快速更换与清洁。透明防护面屏部分采用大弧度曲面建模，曲面弧度经过多次渲染校验，确保视野无畸变，同时覆盖从额头到下颌的完整面部区域，提供全方位的飞溅物阻隔防护，面屏与面部之间预留充足空间，不影响用户佩戴口罩、护目镜等其他防护装备，也不会出现佩戴时蹭到面部的问题。建模阶段针对3D打印工艺做了专项结构优化，所有打印部件均采用无支撑结构设计，减少打印后处理工作量，同时优化壁厚参数，在保证结构强度的前提下最大限度降低耗材使用量，缩短单批次打印时长。渲染阶段针对不同部件赋予对应材质，头戴固定箍赋予哑光弹性塑料材质，还原软质固定带的质感，防护面屏赋予高透明聚碳酸酯材质，模拟真实透明防护片的透光与折射效果，固定卡扣赋予硬质工程塑料材质，整体渲染效果真实还原成品的实际佩戴状态。设计过程中重点优化了佩戴受力结构，将固定箍的受力点均匀分布在头部圆周位置，避免局部压力过大造成的佩戴不适，同时加长面屏的纵向防护长度，提升防护覆盖范围，固定箍上预留的带孔或槽结构，可兼容松紧带、橡皮筋等多种固定配件，适配不同使用场景的固定需求，面屏部分可兼容聚酯薄膜、Lexan透明片等多种透明材料，降低材料获取门槛，适配应急生产场景下的快速制造需求。
