3M6000系列呼吸面罩密封贴合结构设计

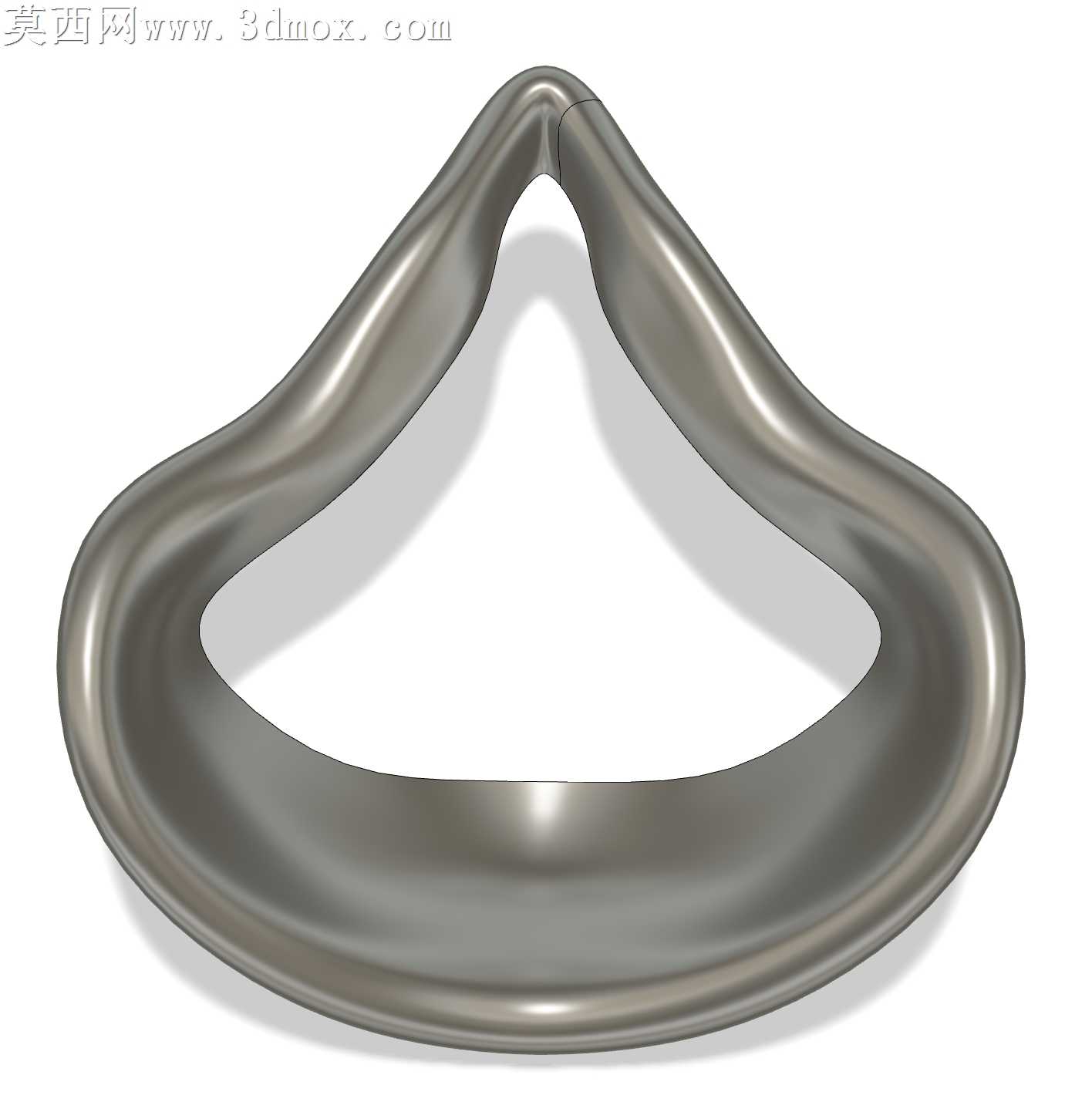

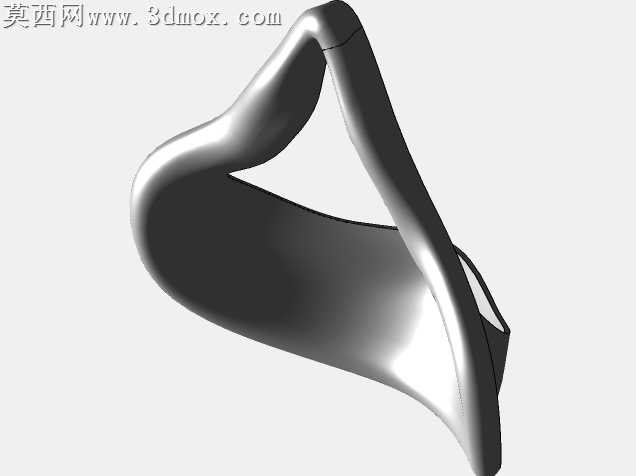

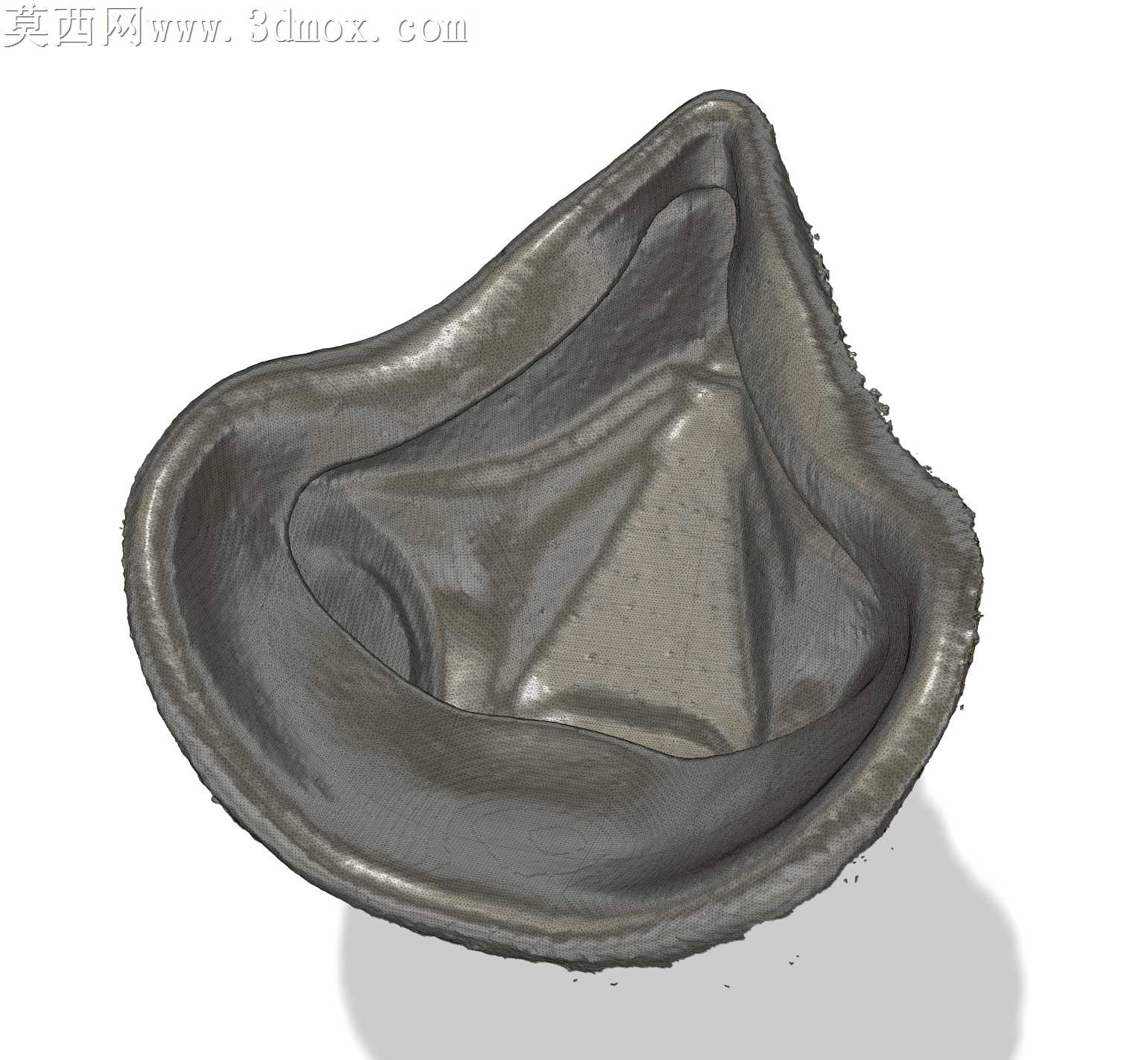

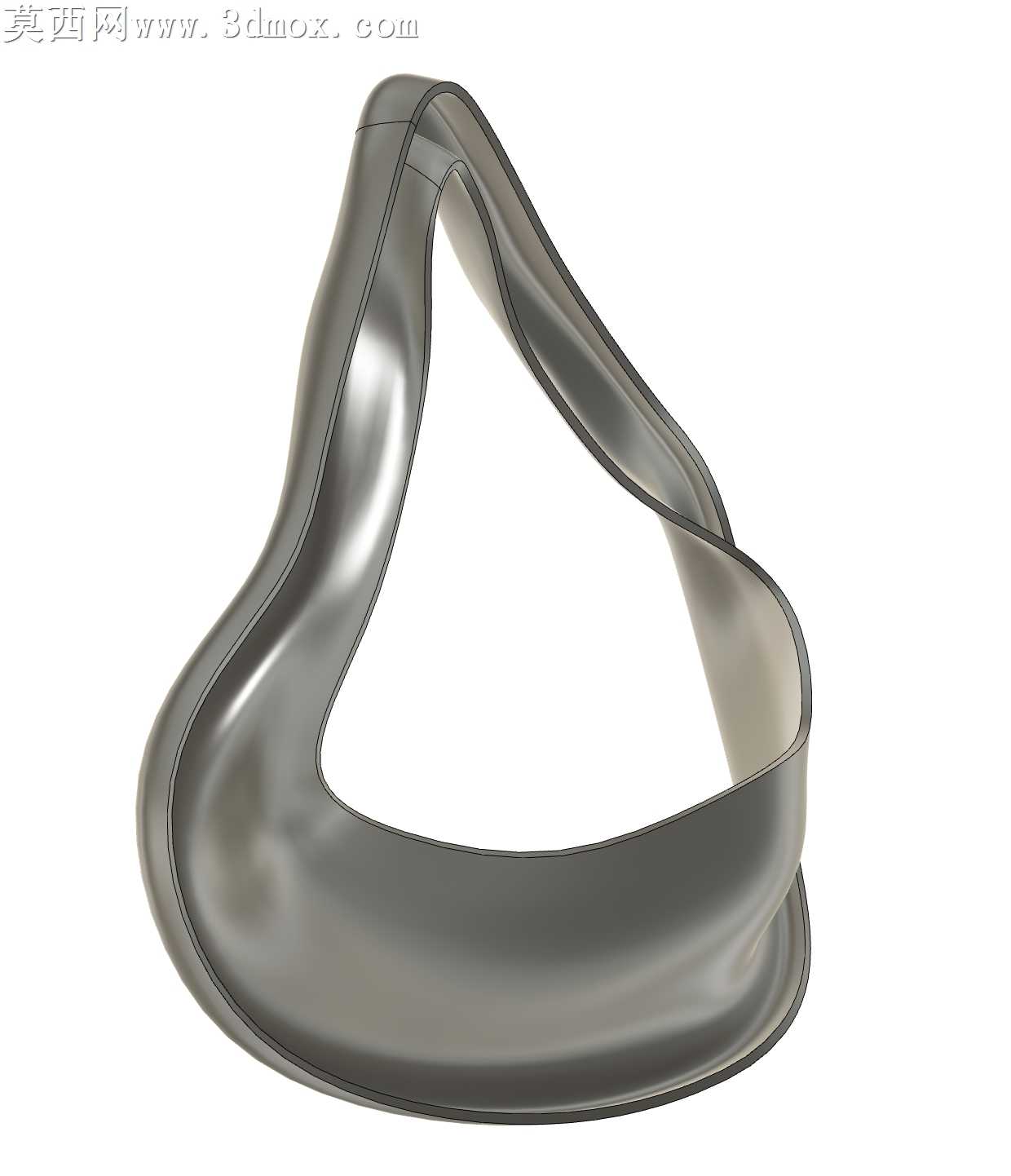

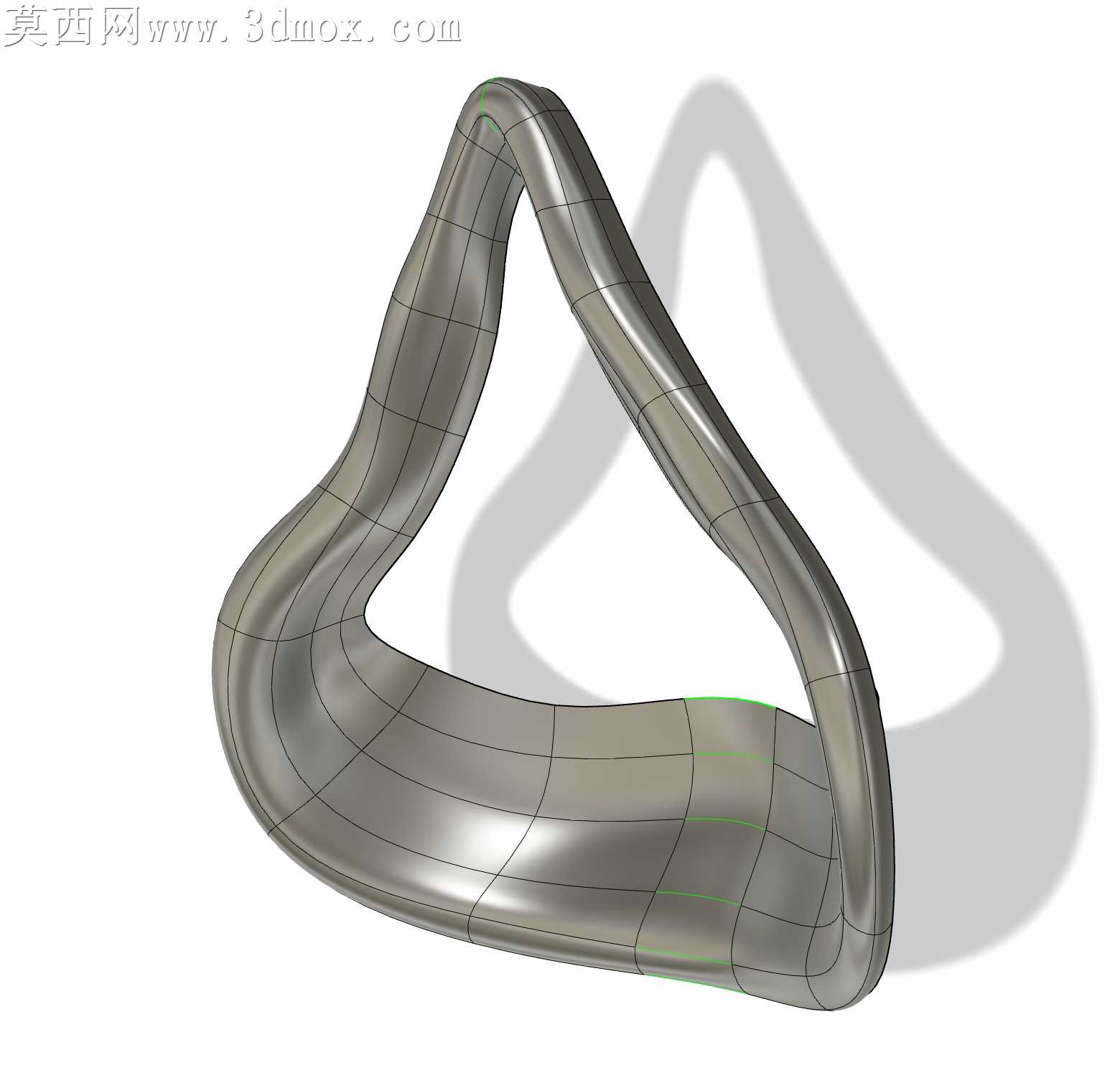

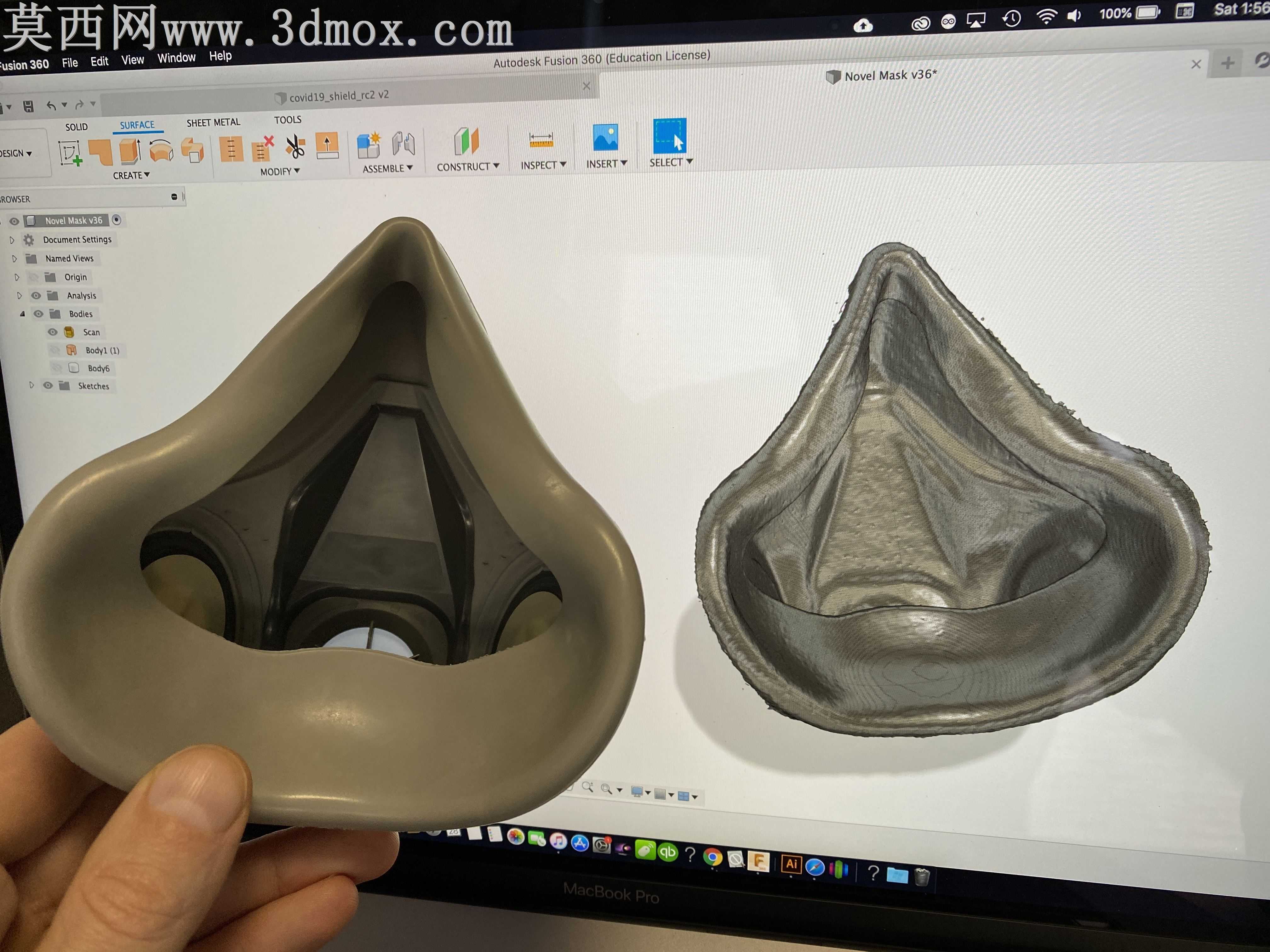

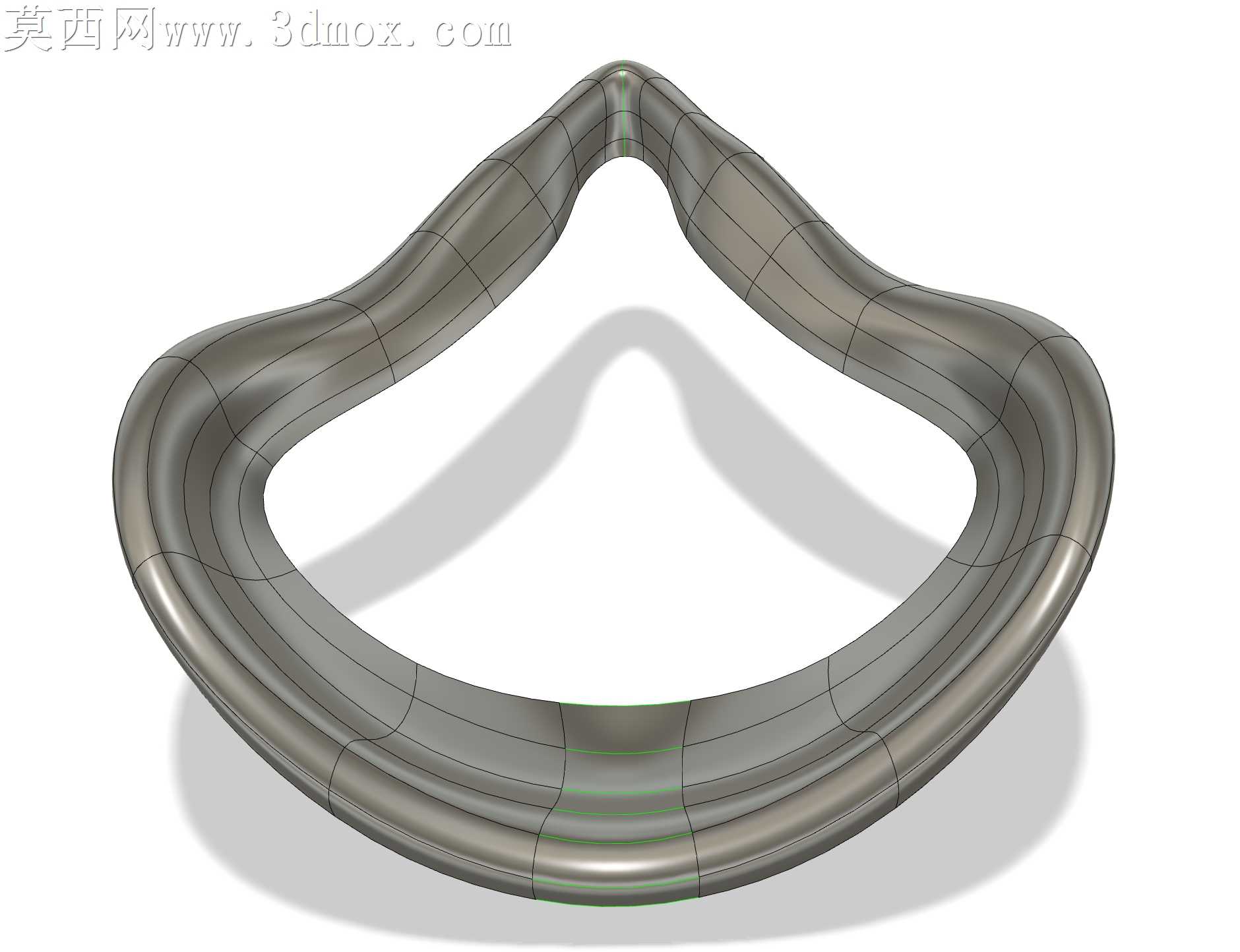

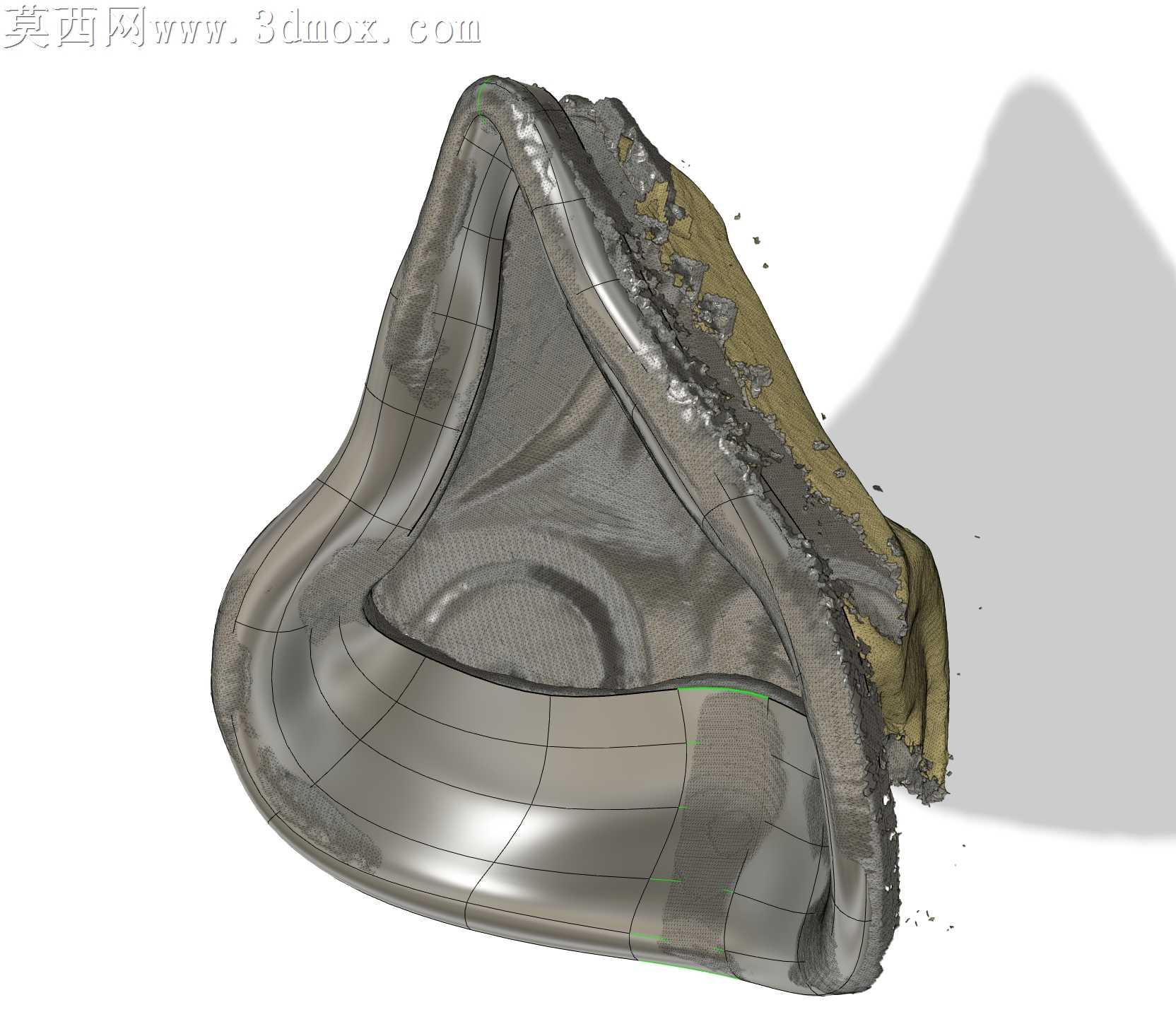

该作品为3M6000系列呼吸面罩的面部贴合密封结构三维设计，建模阶段依托真实3D扫描获取的面罩内部轮廓数据开展，在Fusion360中完成全流程建模工作，核心保留了原始扫描网格的真实曲面特征，确保结构尺寸与实际量产面罩的几何形态高度匹配。建模过程中重点处理了面罩与人脸接触区域的连续顺滑曲面，通过曲率连续的曲面过渡构建出符合人体面部轮廓的环形密封边，从鼻梁处的收窄凸起结构，到脸颊两侧的自然延展弧度，再到下颌位置的兜合曲面，每一处曲面都经过反复调整，保证曲面无尖锐折角、无曲率突变，能够适配多数成年人的面部骨骼与软组织形态，实现佩戴时的均匀压合，避免局部压力过大造成的压痕，同时杜绝密封间隙导致的防护失效。材质与渲染层面，模型采用哑光半硬质硅胶材质进行表现，渲染时调整了材质的粗糙度与微弱反光属性，还原了呼吸面罩密封胶圈真实的磨砂质感，通过柔和的环境光打光突出曲面的流畅过渡，清晰展现密封边的厚度变化与曲面形态，让观看者能够直观感知该结构的贴合逻辑。结构设计上，该环形密封结构作为呼吸面罩的核心接触部件，整体采用一体化曲面成型设计，无多余拼接结构，边缘做了圆滑的圆角处理，既能够保证与面部接触的舒适度，也能为后续适配不同过滤介质提供稳定的安装基础，结构的壁厚经过合理设置，兼顾了密封所需的形变能力与支撑强度，佩戴时可随面部轮廓产生适度形变填充缝隙，同时不会因过度形变导致结构塌陷影响呼吸空间。设计思路围绕真实可用的防护需求展开，依托实测的工程数据还原面罩的核心几何结构，没有做多余的创意化改动，目的是为相关面罩设计、防护配件研发提供准确的三维参考，帮助设计者快速掌握该类成熟面罩的密封结构逻辑，可在此基础上调整尺寸适配不同人群，或是搭配不同类型的过滤组件开发适配不同场景的呼吸防护产品，整个模型的曲面精度高，结构完整，可直接用于后续的结构验证、3D打印打样或是渲染展示使用。
