可更换滤材3D打印防护面罩结构设计

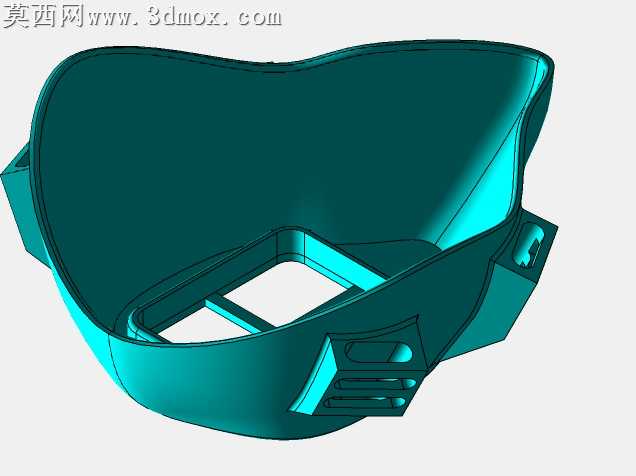

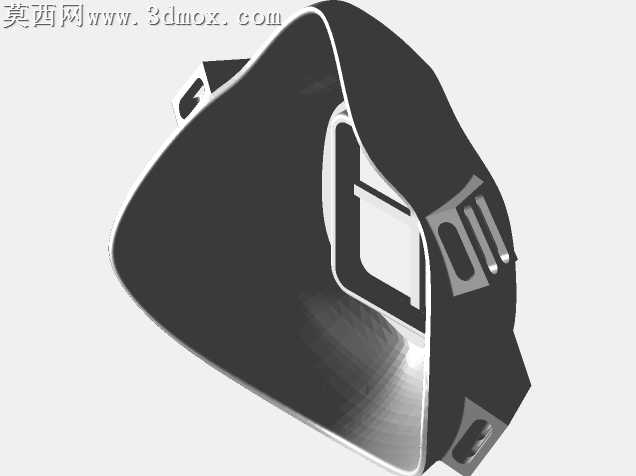

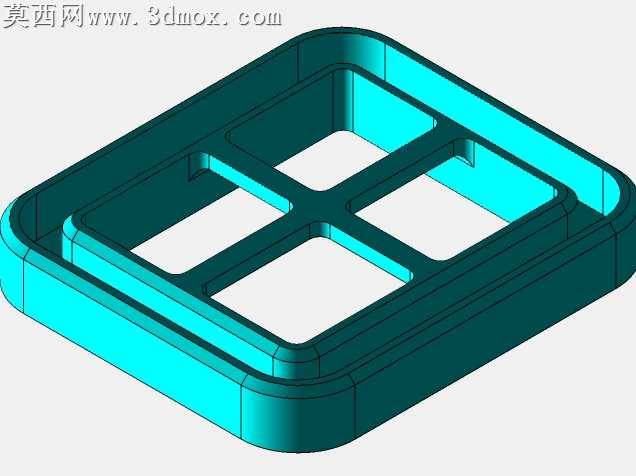

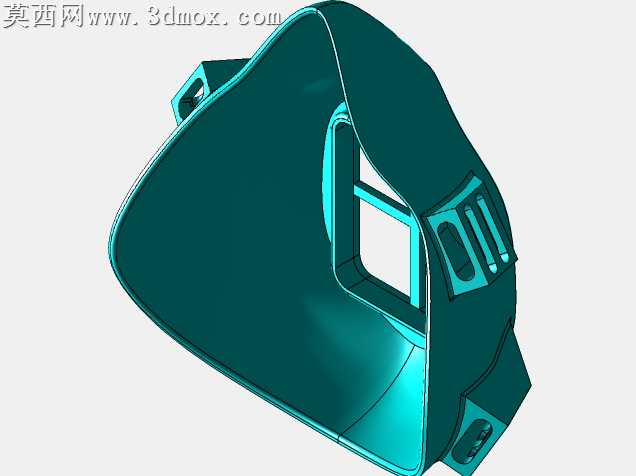

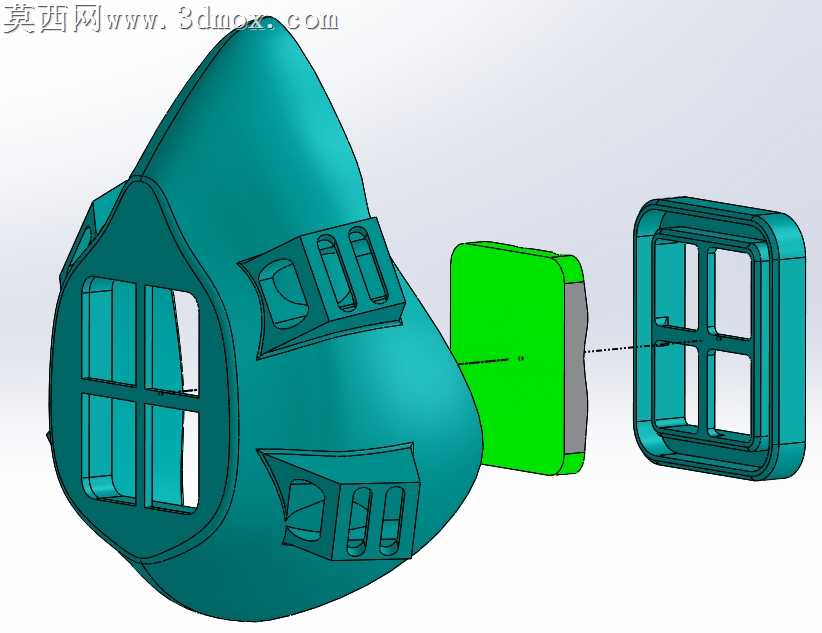

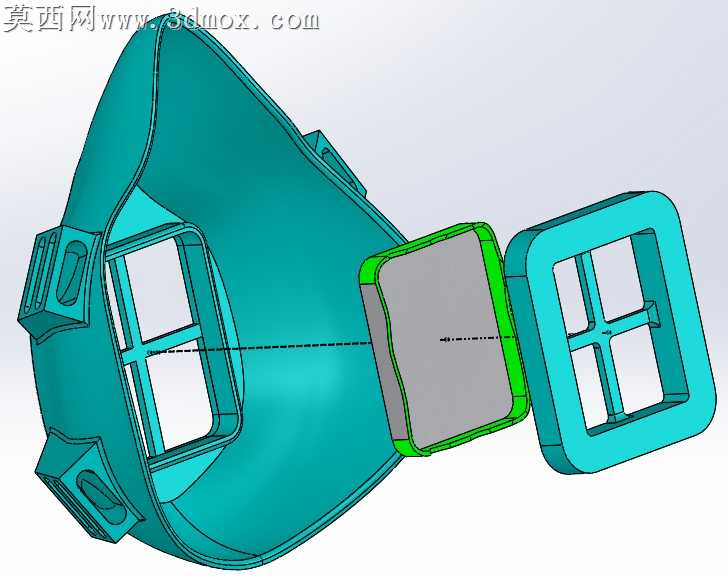

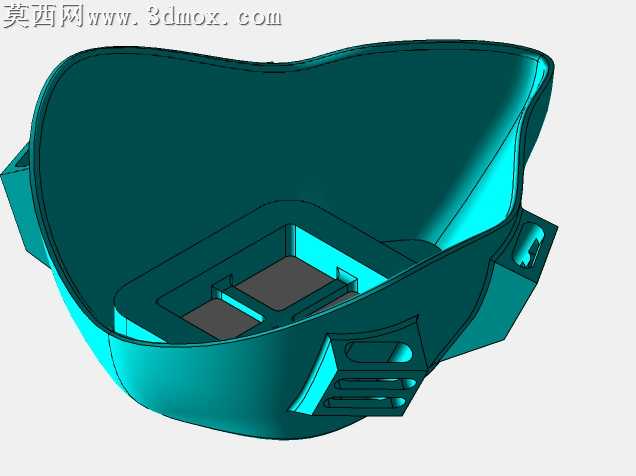

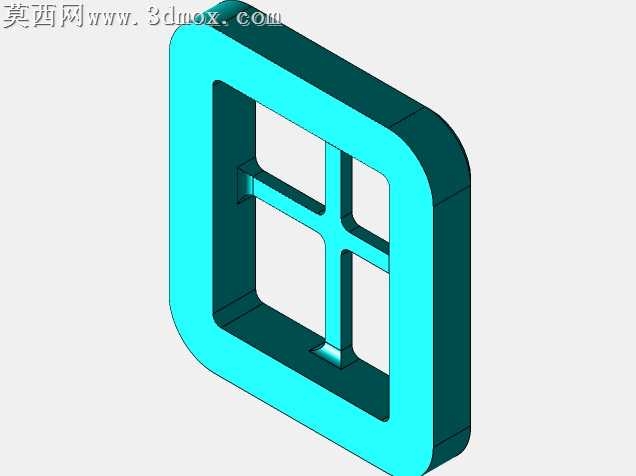

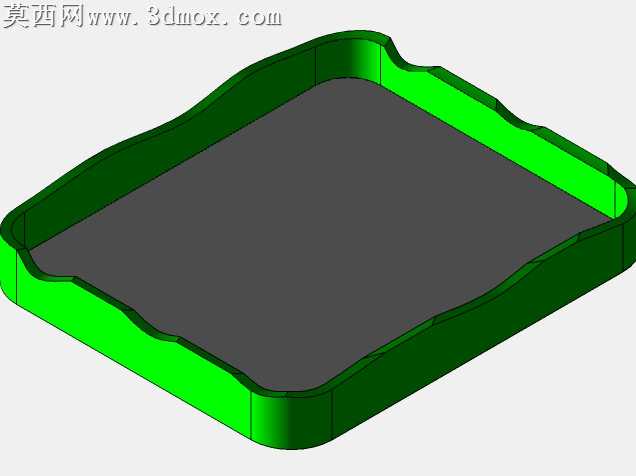

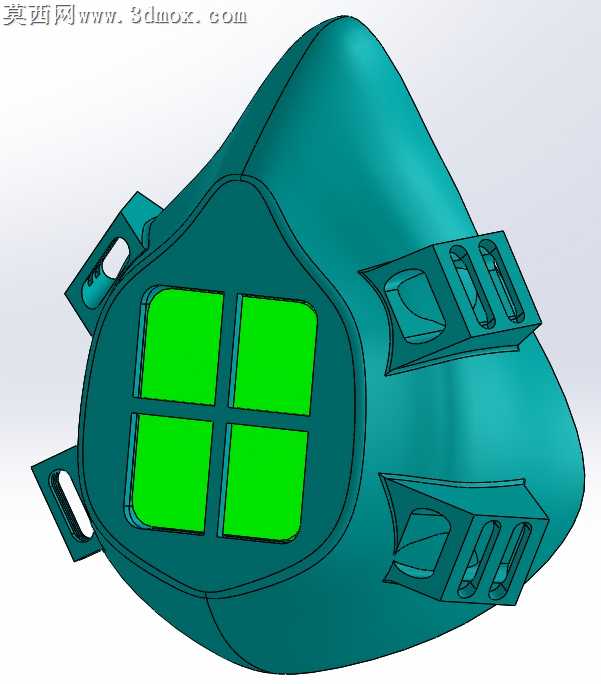

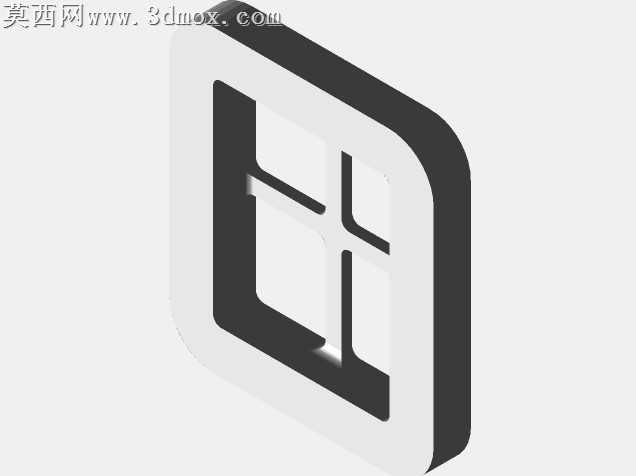

本作品为适配FDM等主流3D打印工艺制作的个人呼吸防护面罩，整体采用三维参数化建模完成，建模过程中针对3D打印的工艺特性做了大量结构优化。模型主体为贴合人体面部轮廓的曲面壳体结构，建模时优先保证面部贴合区域的曲面顺滑度，同时对边缘圆角做了适配调整，避免打印后出现尖锐毛刺影响佩戴舒适度。面罩正面设置四格方形滤材安装位，采用格栅式支撑结构，既保证滤材安装后的压紧固定效果，又尽可能降低呼吸阻力，格栅结构做了等厚处理，避免3D打印过程中出现壁厚不均导致的翘曲变形。面罩两侧设置对称的绑带安装挂耳结构，挂耳处开设长条形通孔，可适配不同宽度的弹性绑带，挂耳与主体壳体做了圆角过渡加强处理，提升结构强度避免佩戴时出现断裂。滤腔内部设计有压紧限位结构，可将裁切后的滤材紧密压合在面罩与面部之间，保证密封效果，建模时预留了密封层的安装间隙，使用者可根据需求添加泡棉等密封材料提升面部贴合的气密性。渲染阶段主体壳体采用哑光青绿色工程塑料材质，滤材区域采用亮绿色半透明材质区分功能区域，整体渲染效果清晰展示各部分结构特征。设计过程中充分考虑家用3D打印的成型限制，所有结构均无需支撑即可完成打印，同时针对FDM打印的气密性不足问题，在结构设计上预留了后期密封处理的操作空间，使用者可通过涂覆密封涂层提升整体气密性能。滤材适配方面，设计兼容常见的空调过滤棉等易得滤材，可过滤3微米级颗粒物，过滤效率可达96.5%，满足日常防疫防护需求，建模时保留了完整的参数化特征，使用者可根据自身面部尺寸快速调整模型尺寸，适配不同脸型的佩戴需求。
