适配FRC赛事链条传动的双速变速装置

在青少年机器人竞赛的机械传动系统搭建场景中，动力输出的转速扭矩匹配一直是影响整机竞技表现的核心环节，这款专为链条传动设计的双速变速结构，正是针对FRC赛事的紧凑安装空间、高强度对抗工况开发的传动单元。从实际落地的使用需求来看，赛事中机器人需要兼顾高速行进、低速大扭矩攀爬/拖拽两类完全不同的工况，单级减速结构无法同时覆盖两种动力输出需求，而传统的多级变速结构往往体积过大，会挤占赛事机器人严格限制的整机尺寸配额，还会增加不必要的整机重量，影响配重平衡。

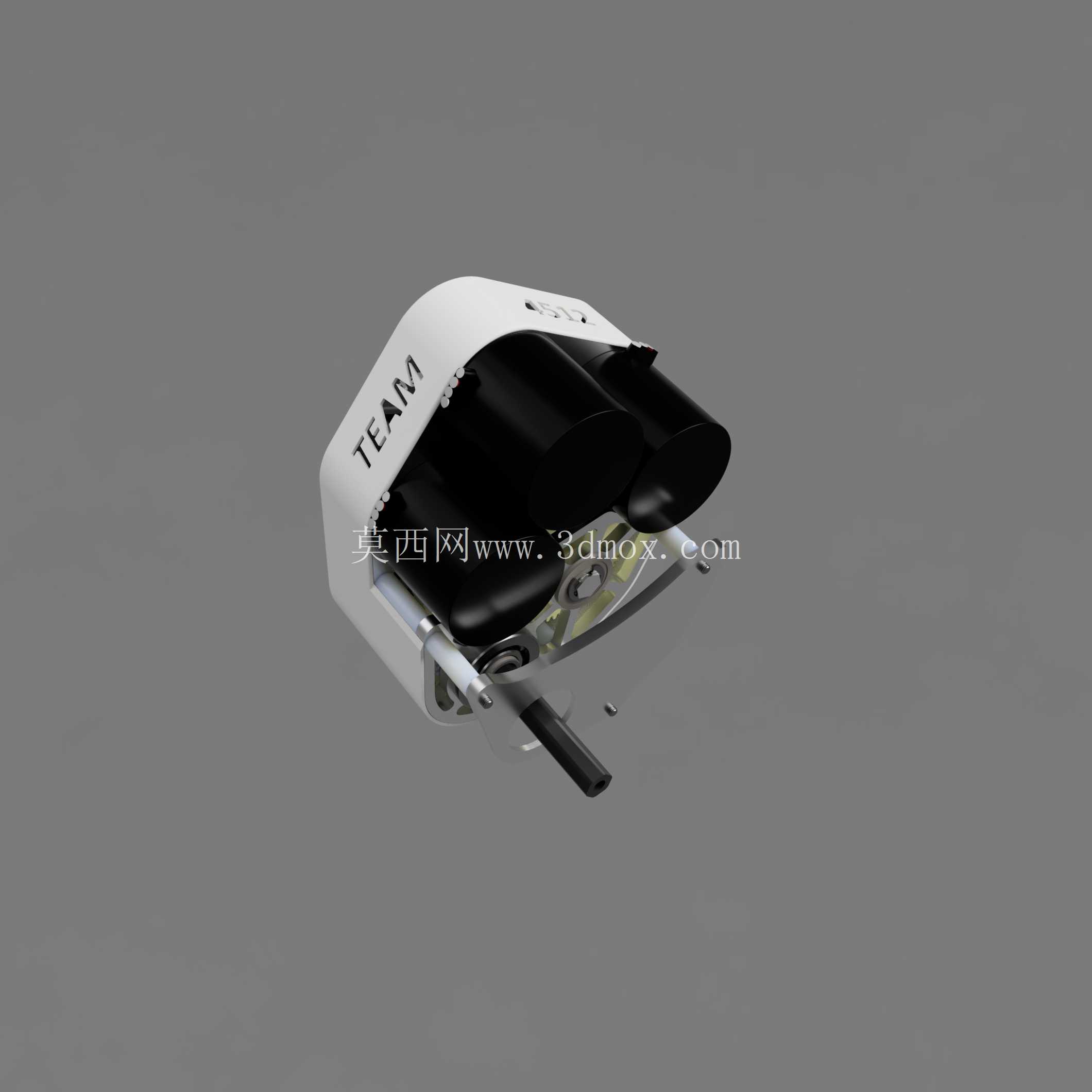

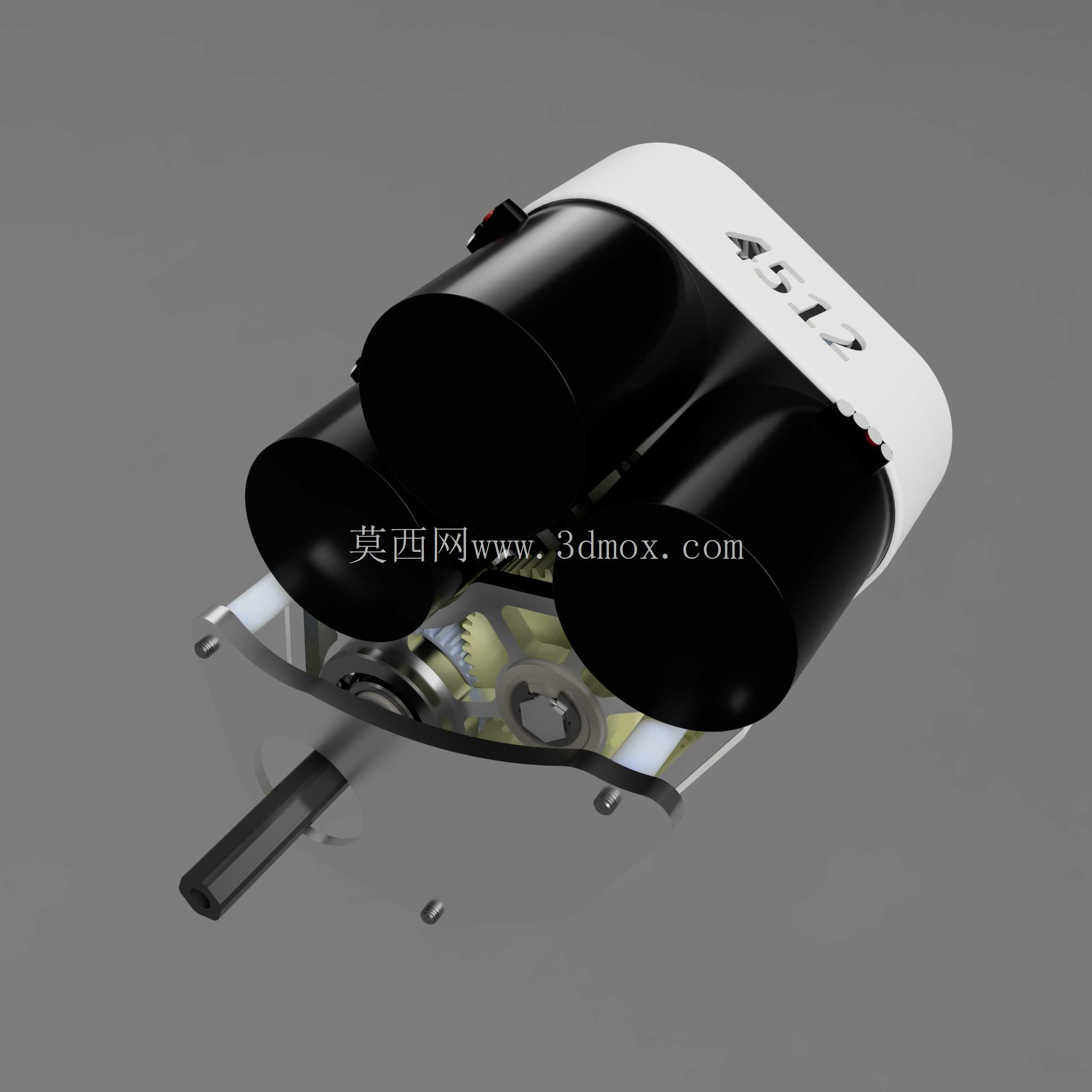

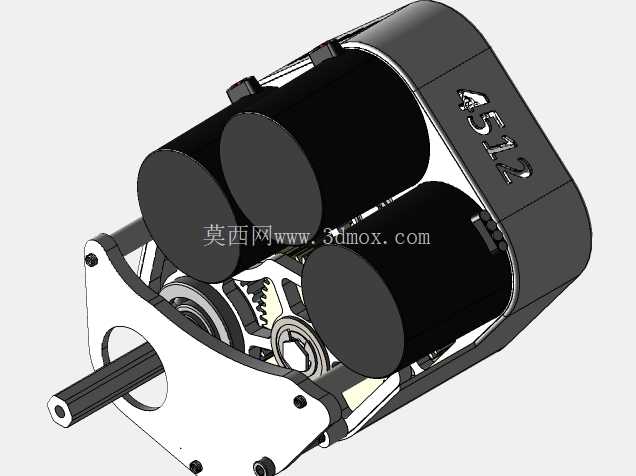

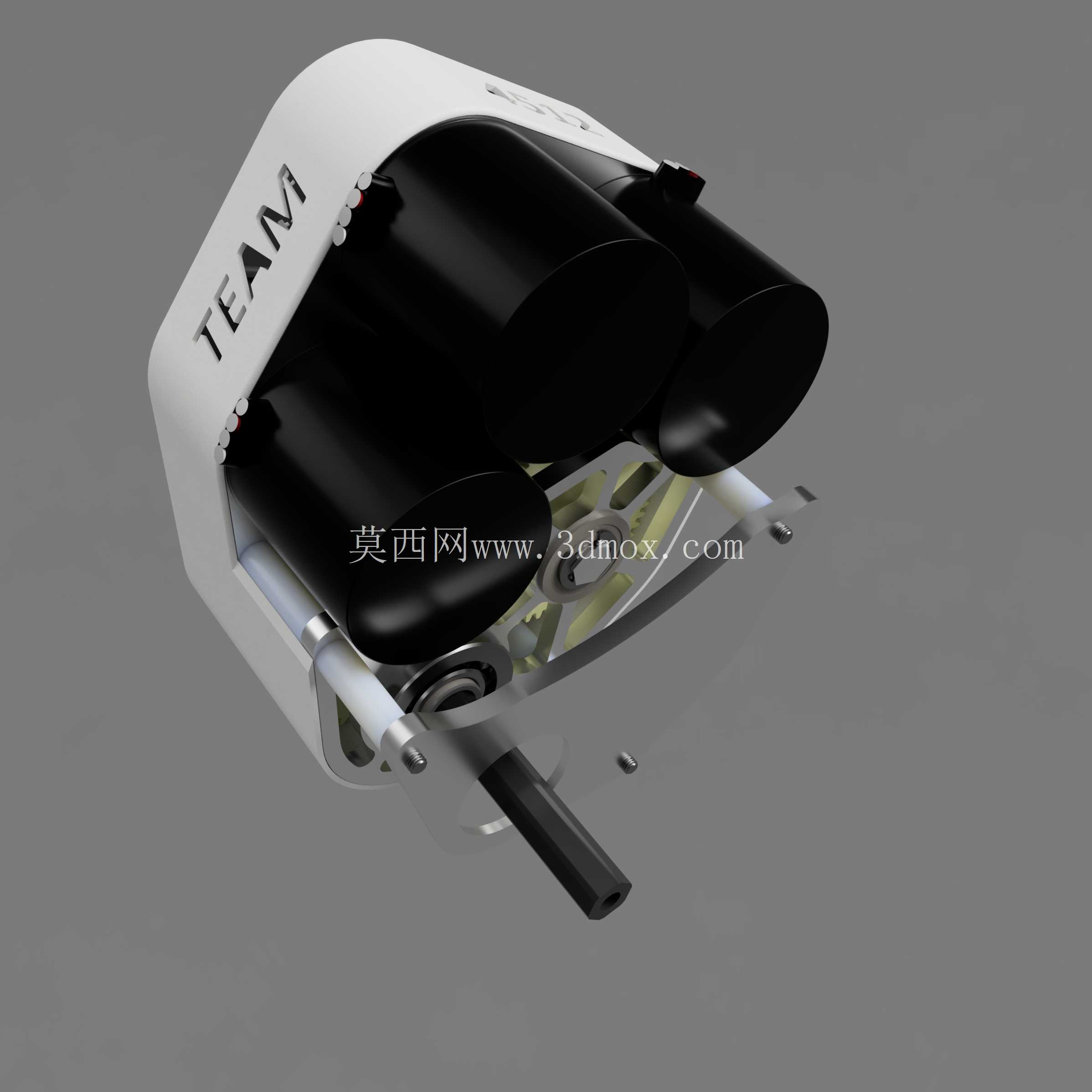

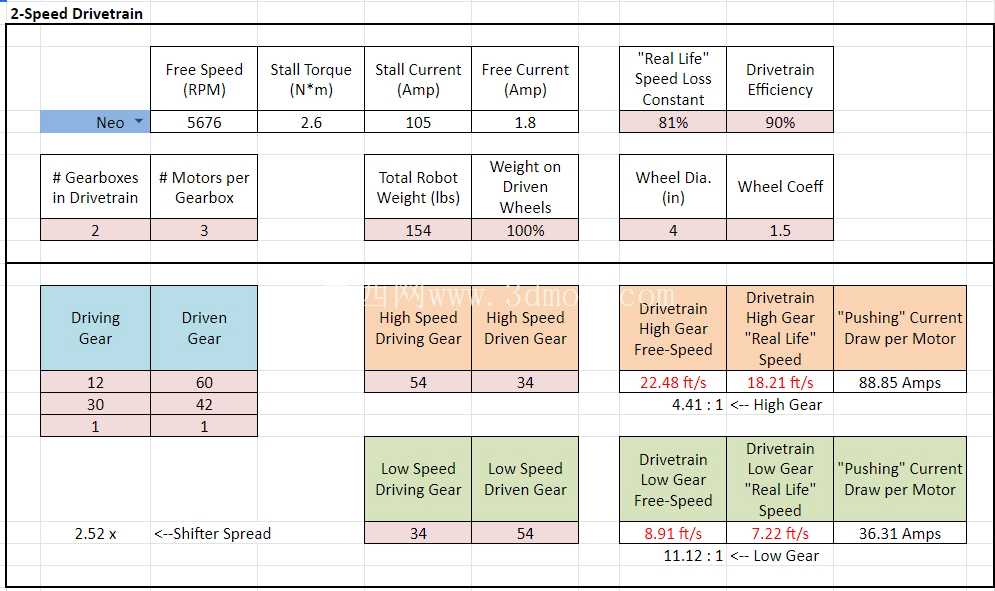

这款变速结构在设计之初就锚定了安装边界的硬指标，适配0.1英寸壁厚的1x2英寸规格标准管材，这一尺寸恰好是FRC赛事中机器人框架搭建最常用的型材规格，安装时不需要额外做转接支架的定制加工，直接可以通过标准紧固件将变速单元固定在车架主梁上，大幅降低现场搭建、调试的改造成本。从结构布局来看，整个变速单元的动力输入侧预留了标准的NEO系列电机安装位，输入轴的同轴度公差控制在0.02mm以内，能避免高速运转时的径向跳动带来的链条抖动、传动噪音问题；输出侧直接匹配赛事通用的25号链条链轮安装接口，两个档位的速比差经过多轮赛事场景验证，高速档可以满足机器人全场快速移动的转速需求，低速档的扭矩输出可以支撑机器人完成攀爬坡道、拖拽对抗物件的重载工况，换挡机构采用直推式拨叉结构，换挡行程控制在8mm以内，配合舵机驱动可以实现100ms内的档位切换，不会出现赛事中换挡滞后导致的动力衔接断层问题。

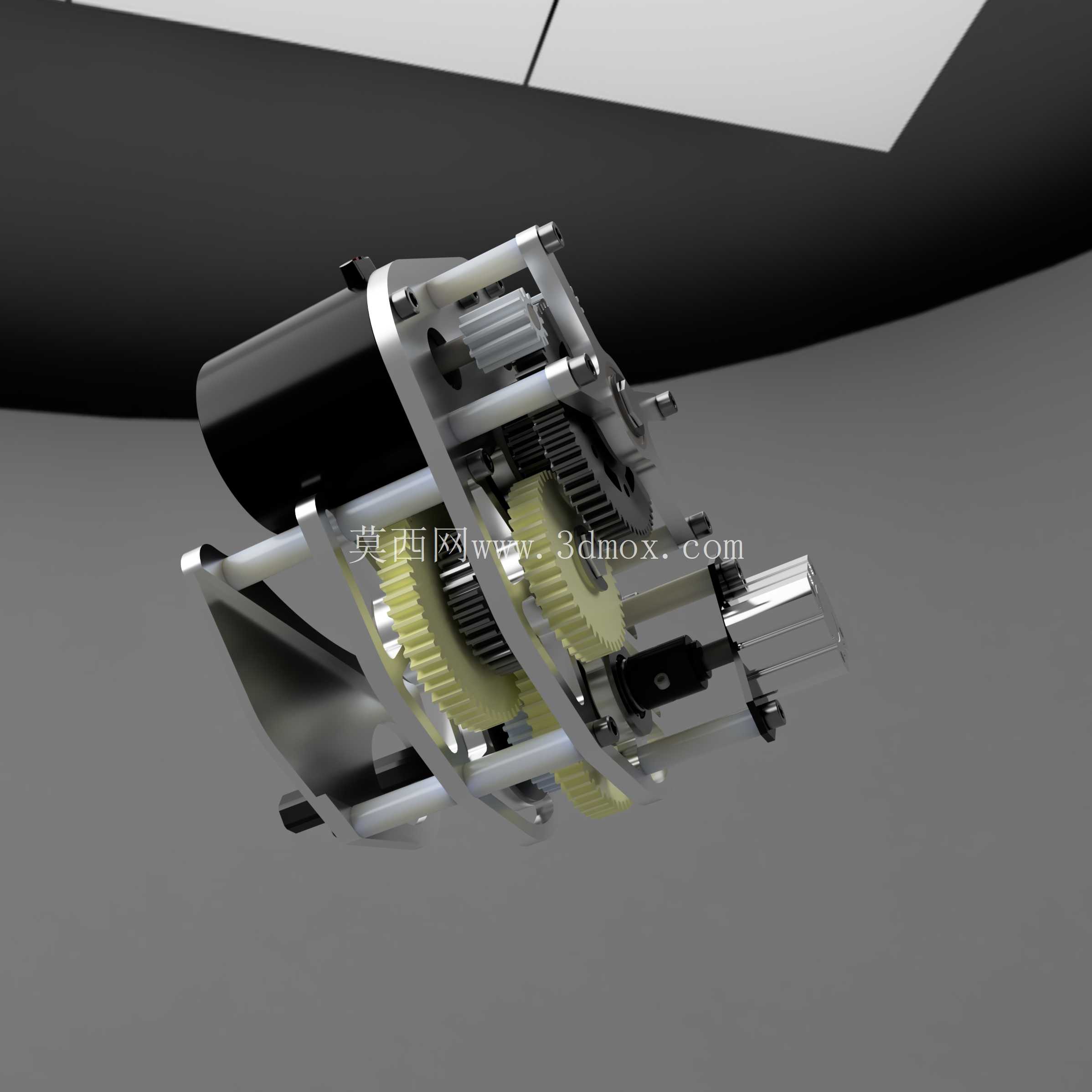

从结构设计的细节考量，整个变速单元的外壳采用分体式拼接结构，既可以在日常维护时快速拆开检查内部齿轮啮合状态，也能在赛事现场出现齿轮打齿、轴承损坏的故障时，快速更换易损件，不需要将整个变速单元从车架上完全拆解。内部的传动齿轮采用斜齿直齿混合排布，高速啮合的档位使用斜齿降低传动噪音、提升运转平顺性，低速重载档位使用直齿提升承载能力，避免大扭矩输出下的轮齿断裂问题；所有转动配合的位置都预留了标准轴承的安装位，没有采用轴套直接摩擦的结构，长时间连续运转下的温升控制在合理区间，不会出现过热导致的润滑脂失效、转动卡滞问题。

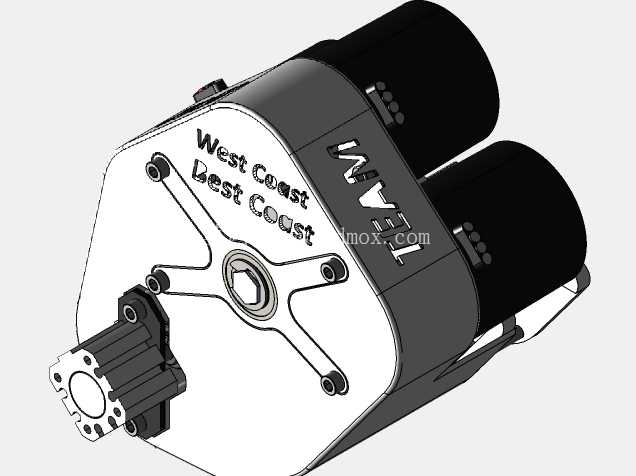

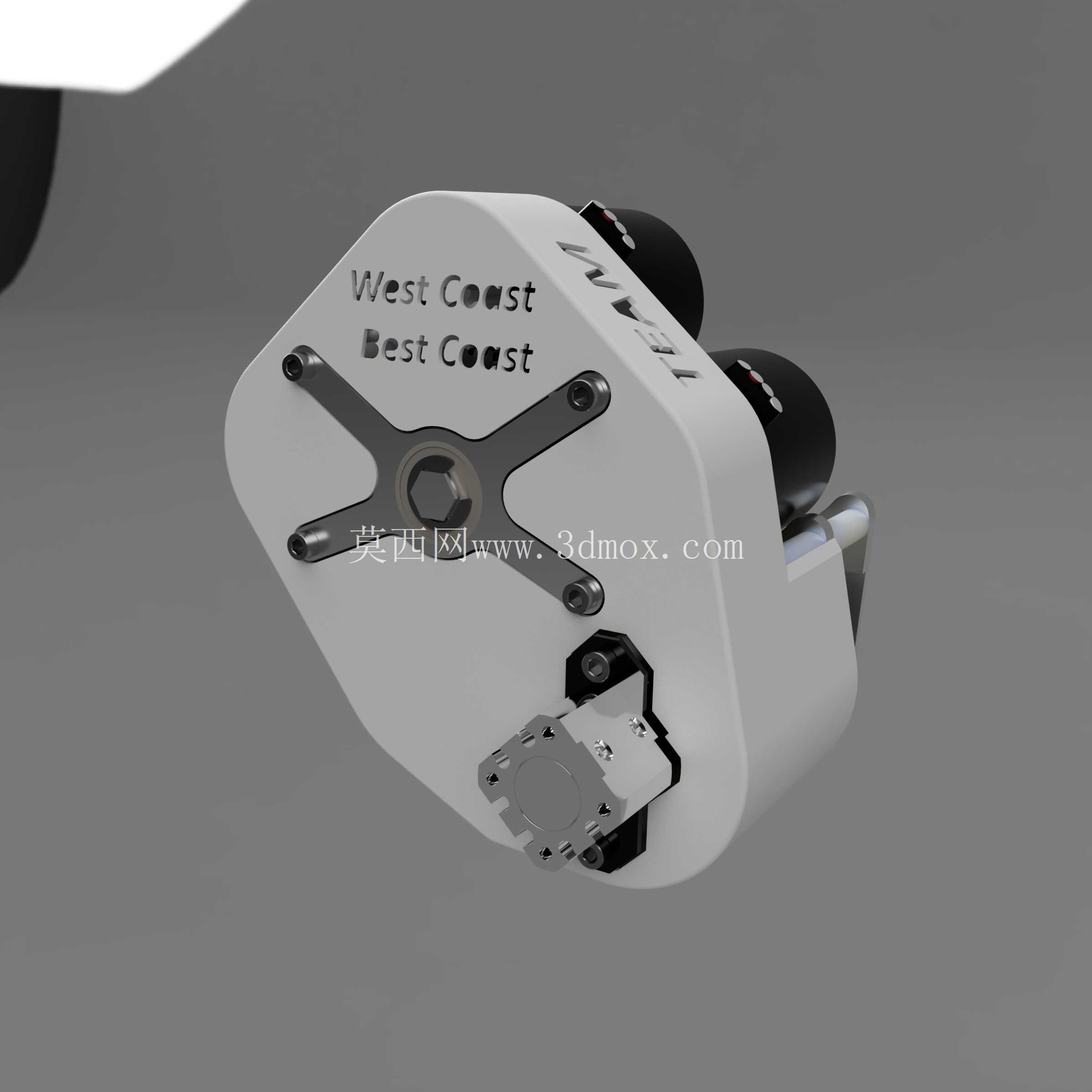

考虑到赛事中经常会出现碰撞、冲击的工况，整个变速单元的外部轮廓做了圆弧过渡处理，没有突出的尖锐结构，既可以避免碰撞时对外壳、内部传动件的直接冲击，也能防止运转过程中链条脱落卡入外壳缝隙的故障。安装孔位采用对称式布局，既可以正装在车架上管位置，也可以倒装在车架下管位置，适配不同机器人的动力布局需求，不会因为安装方向的问题导致润滑脂泄漏、换挡机构卡滞。在实际的传动效率测试中，整个变速单元的满载传动效率可以达到94%以上，动力损耗远低于同尺寸的行星变速结构，而且链条传动的维护成本更低，现场只需要定期检查链条张紧度就可以维持稳定的动力输出，不需要像齿轮直接传动结构那样反复调整啮合间隙。

针对赛事中常见的异物侵入问题，外壳的拼接缝隙处预留了密封槽，可以粘贴薄泡棉密封条阻挡场地内的塑料碎屑、纤维杂物进入箱体内部，避免杂物卡入齿轮啮合位置导致的传动失效。整个结构的重量经过多轮拓扑优化，在保证安装强度、齿轮啮合刚度的前提下，去除了所有非受力区域的多余材料，不会给整机带来额外的重量负担，预留的张紧机构安装位可以直接配套标准的链条张紧轮，不需要额外设计张紧结构，进一步压缩了整机传动系统的搭建周期。
