适配608轴承的可打印轮毂安装结构

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1130503
  • 适配608轴承的可打印轮毂安装结构
  • 适配608轴承的可打印轮毂安装结构
  • 适配608轴承的可打印轮毂安装结构
  • 适配608轴承的可打印轮毂安装结构
  • 适配608轴承的可打印轮毂安装结构
  • 适配608轴承的可打印轮毂安装结构
  • 适配608轴承的可打印轮毂安装结构
  • 适配608轴承的可打印轮毂安装结构

该轮毂结构主要面向小型水下探测设备、开源DIY移动载具的轮系安装场景,适配Handybox系列钢制电气盒的安装基面,核心作用是为行走轮、推进轮提供稳定的旋转支撑,同时兼顾安装便捷性与后期维护的拆装效率。从实际使用场景来看,这类轮毂多用于小型ROV、桌面级移动实验平台、轻量化巡检机器人的轮组部位,需要在有限的安装空间内同时满足轴承定位、轮体连接、基座固定三个核心功能,避免运行过程中出现轴承窜动、轮体偏心、连接松脱等常见问题。

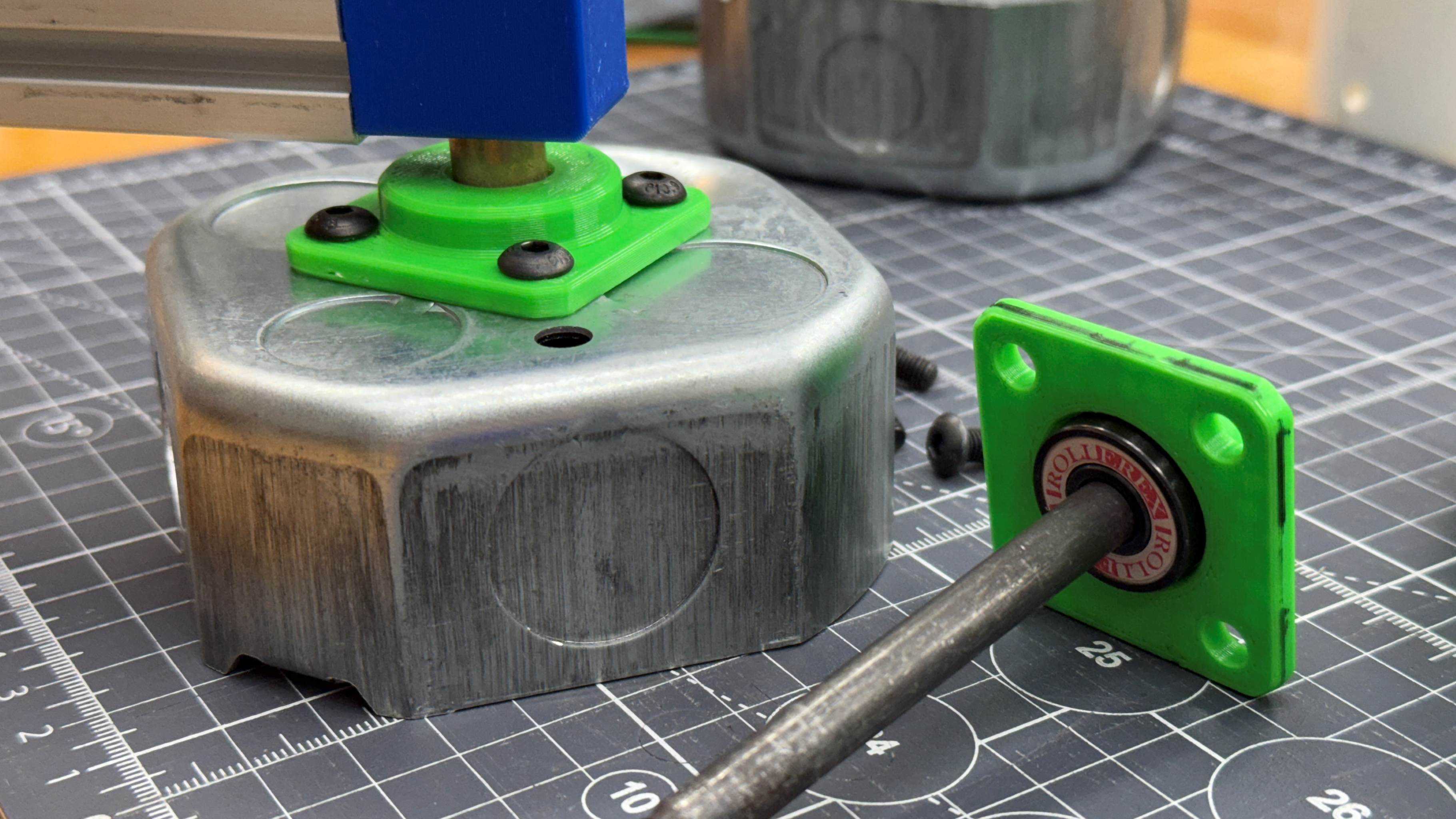

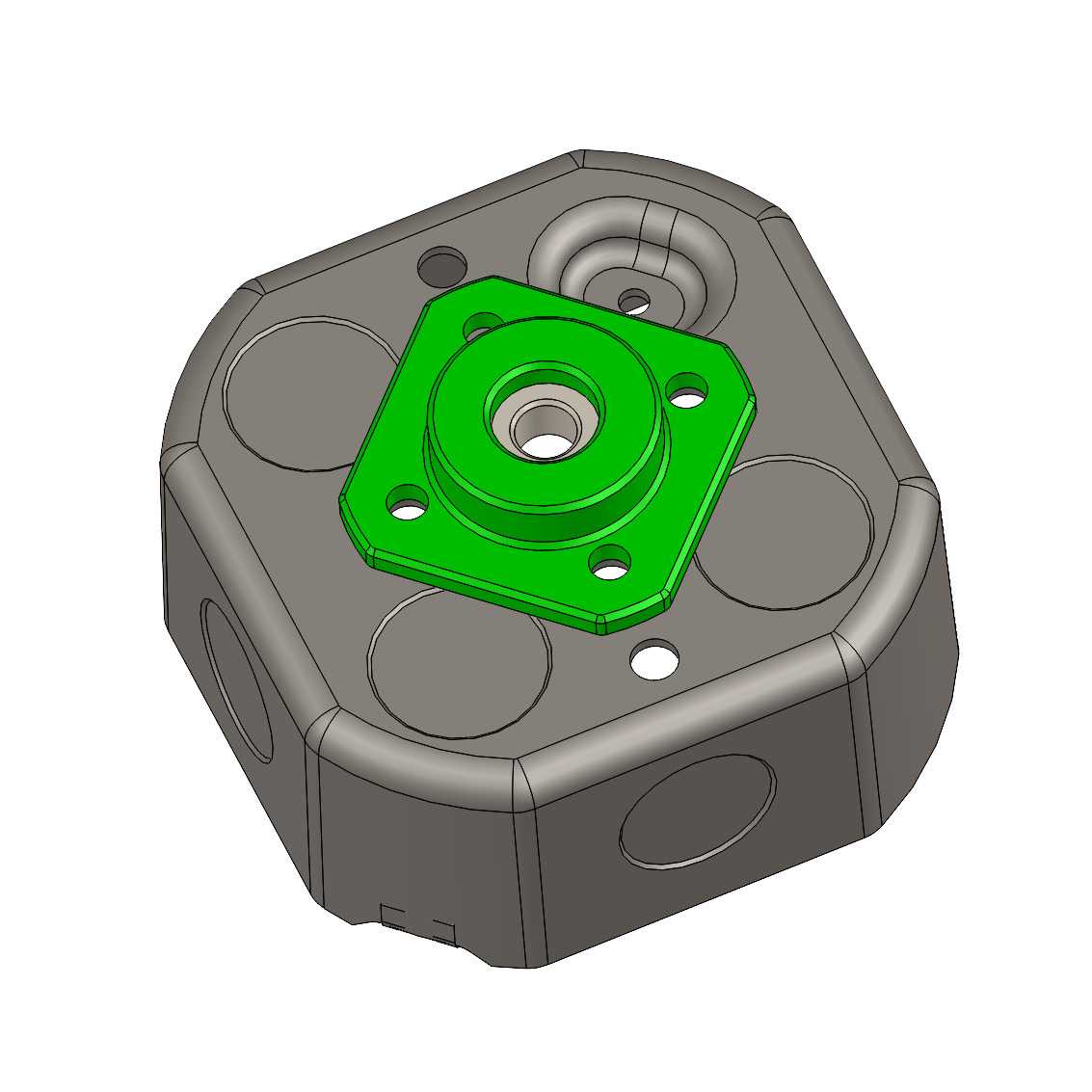

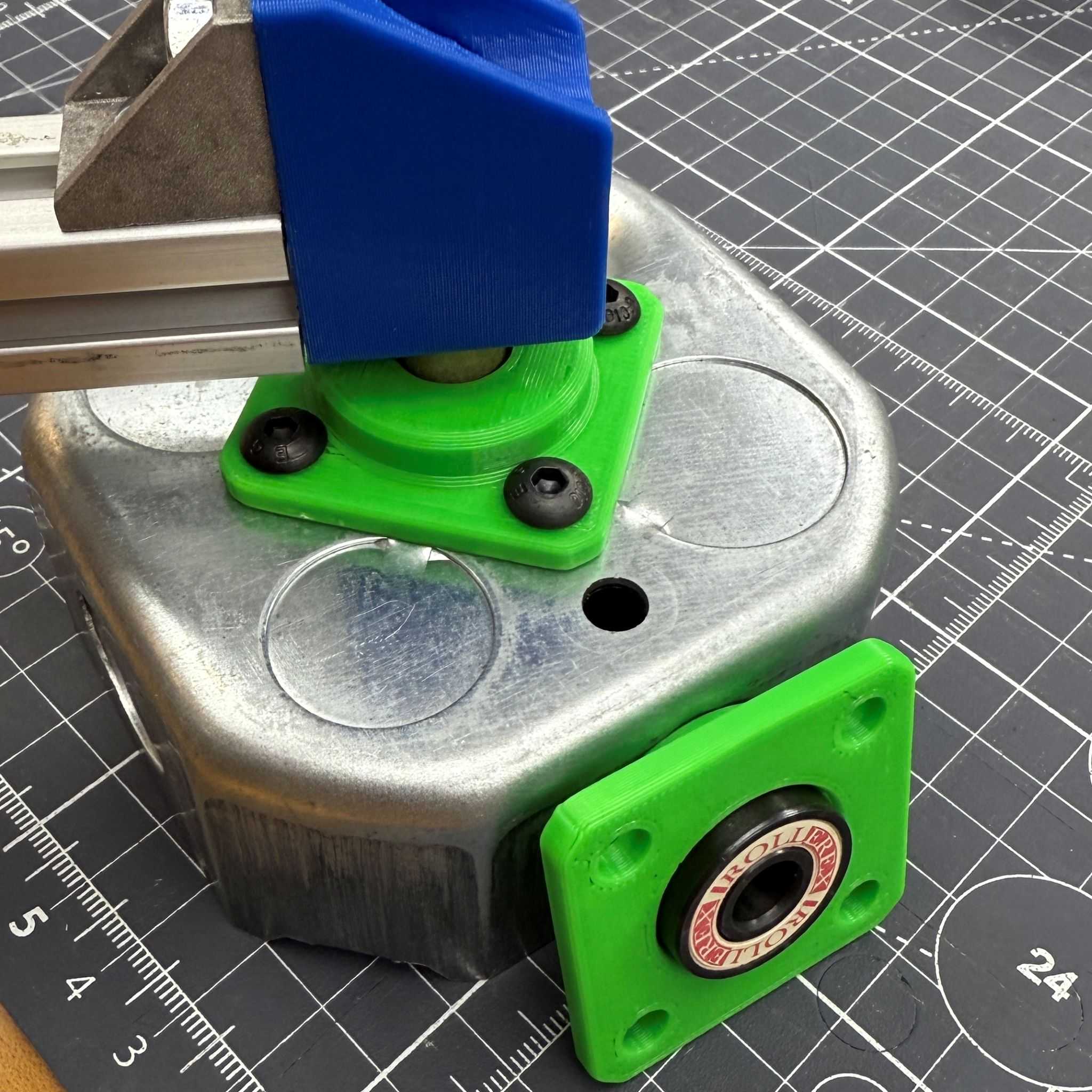

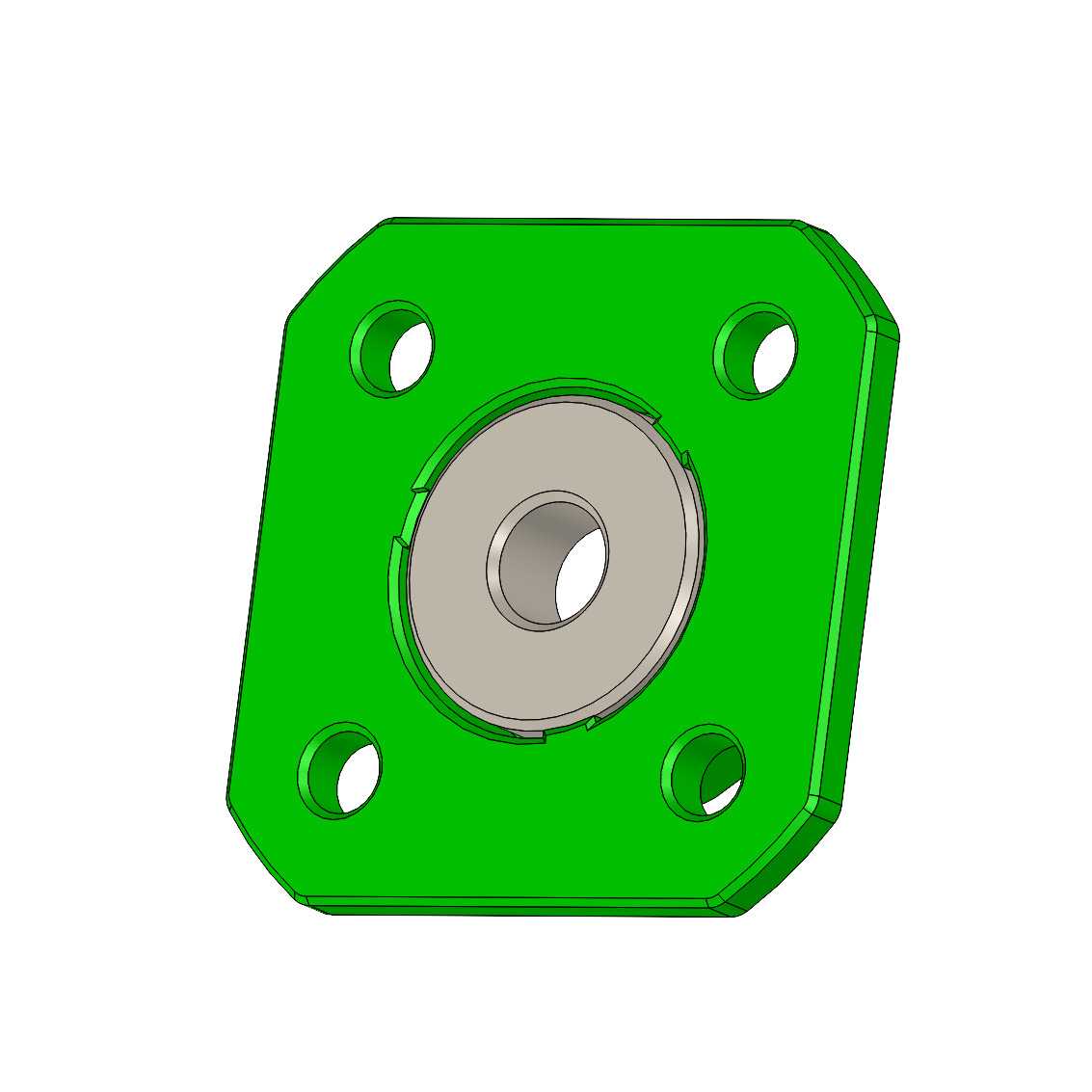

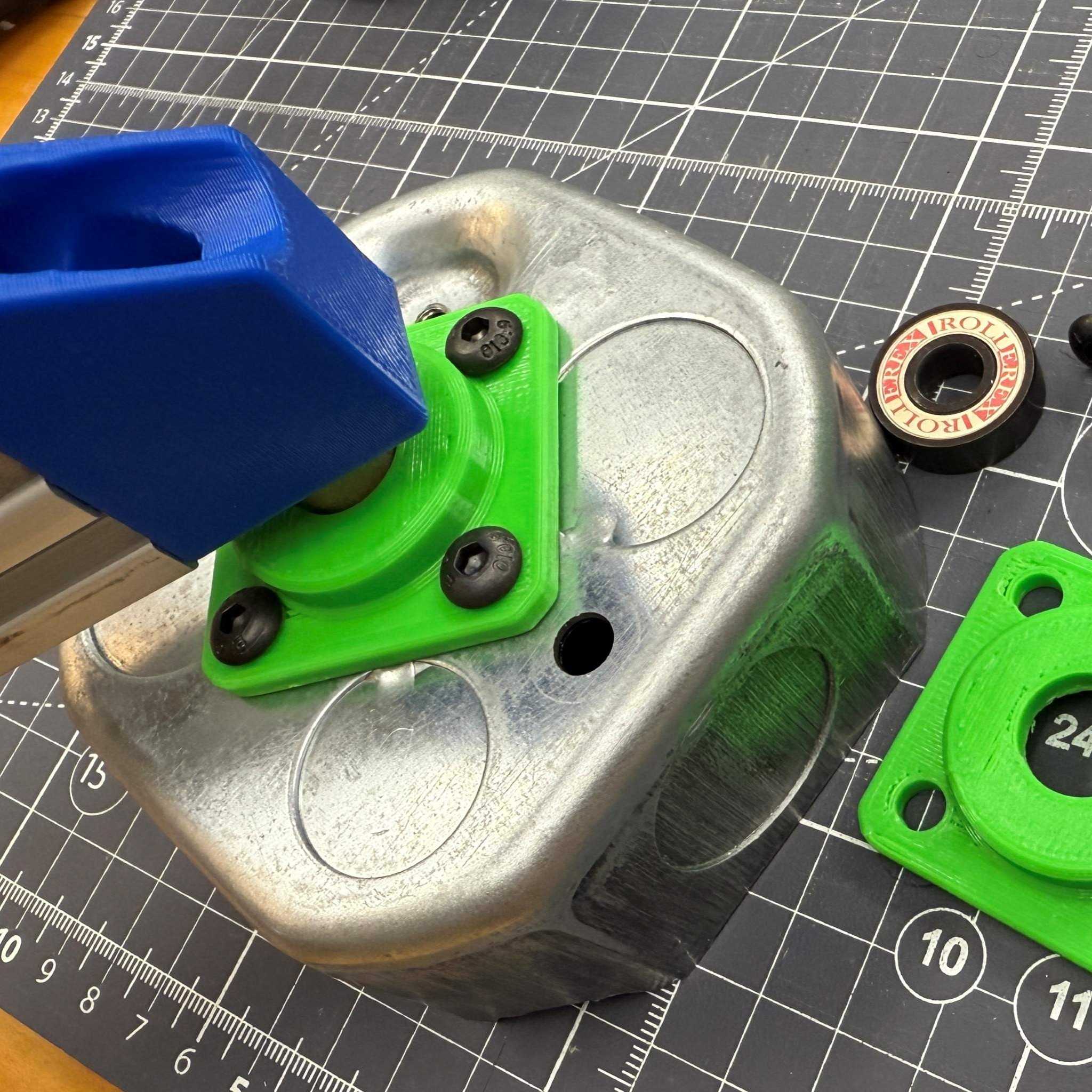

设计过程中优先考虑了608轴承的安装公差配合,轴承位的尺寸按照基孔制过渡配合设定,既保证轴承压装后不会出现径向晃动,又能在需要更换轴承时通过简易工具完成拆卸,不会对轮毂本体造成不可逆损伤。上方绿色的法兰安装座设置了四个均匀分布的安装孔,孔位间距经过匹配计算,可直接对应标准M3螺丝的安装规格,安装时不需要额外制作转接板,直接将法兰座与轮体或者传动输出端连接即可,四个孔位的对称布局也能保证连接受力均匀,避免单侧受力过大导致的连接失效。

下部的灰色基座部分做了圆角过渡处理,所有棱边都设置了R2以上的圆角,一方面是减少3D打印过程中的应力集中,避免打印件在层间结合处出现开裂,另一方面也能减少安装过程中尖锐棱边对操作人员、配套线缆的刮损。基座上预留的多个圆形沉位,一方面是为了减轻整体结构重量,对于小型移动设备来说,簧下质量的降低能直接提升轮系的响应速度,减少驱动电机的负载;另一方面这些沉位也可以作为配重安装位,根据实际使用需求在对应位置添加配重块,调整整个轮组的动平衡,降低高速旋转时的振动幅度。

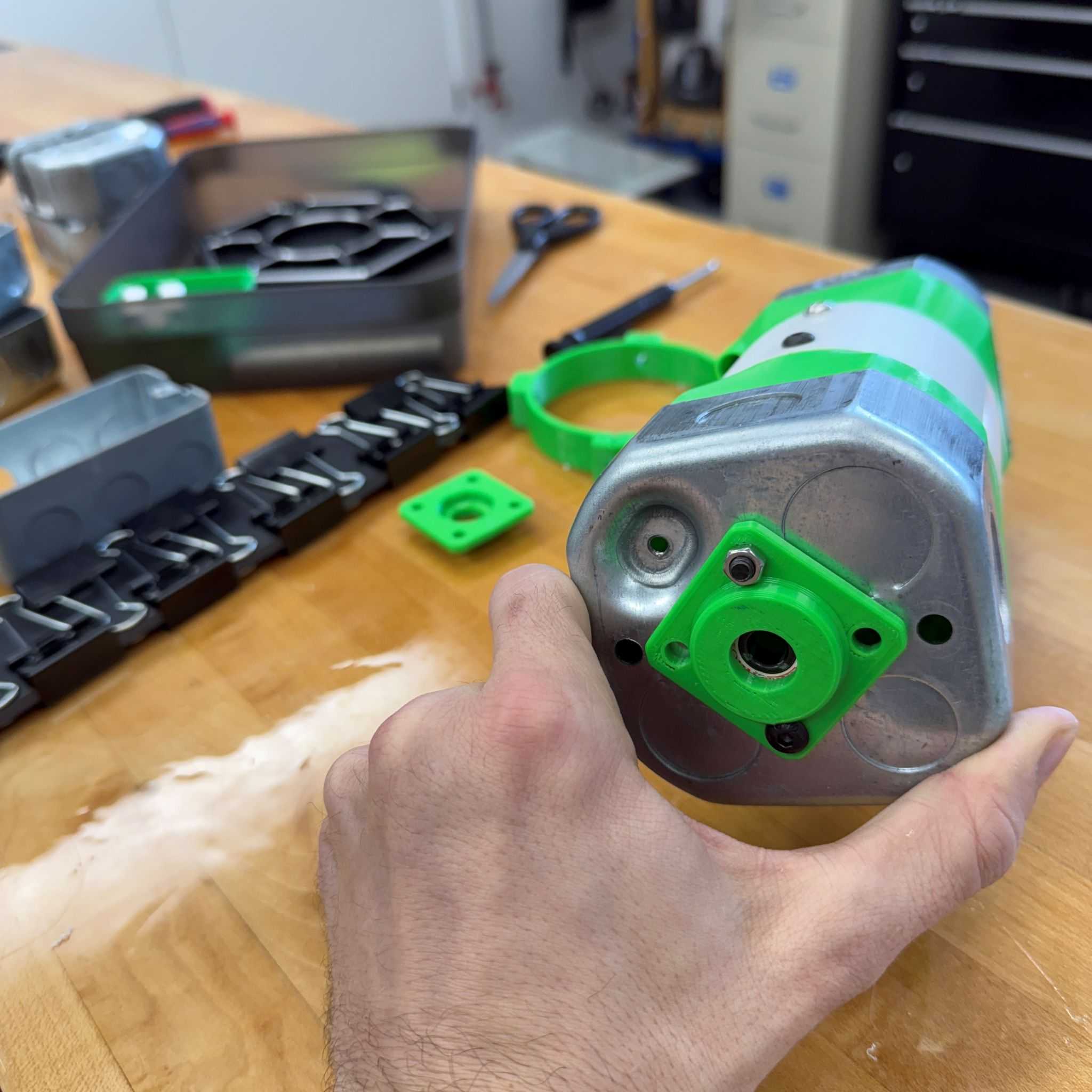

安装边界方面,整个轮毂的轴向总厚度控制在适配Handybox电气盒安装面的突出量要求内,安装后不会与电气盒表面的接线端子、固定螺丝产生干涉,基座底部的定位凸台可以直接卡入电气盒表面的对应预留孔,安装时不需要额外做对位调整,凸台与安装孔的间隙控制在0.2mm,既方便安装对位,又能限制轮毂整体的径向位移,减少运行过程中的晃动。中心的轴承通孔完全贯穿整个结构,除了穿设轴承之外,也可以根据使用需求穿过传动轴、走线孔,适配不同的传动方案,不管是直接连接驱动电机输出轴,还是作为从动轮的支撑轴使用,都不需要对结构做二次修改。

参数化的设计逻辑让整个轮毂的调整非常便捷,当需要适配不同尺寸的轴承、不同规格的安装螺丝时,只需要修改对应参数就能快速生成新的结构,不需要重新从零开始建模,对于开源项目的迭代优化非常友好。结构上所有的壁厚都做了均匀化处理,最小壁厚不小于2mm,不管是采用PLA、ABS还是PETG材料进行3D打印,都能保证足够的结构强度,同时不会因为壁厚差异过大导致打印过程中出现翘曲、填充不均的问题。基座侧面的椭圆形凹槽一方面是作为拆卸时的施力位,需要拆下轮毂时可以用平口螺丝刀卡入凹槽轻轻撬动,就能将轮毂从安装基面上分离,不会破坏安装面的涂层;另一方面这些凹槽也可以作为标识位,方便用户标记安装方向、轮组序号,在多轮设备的组装维护过程中减少错装的概率。

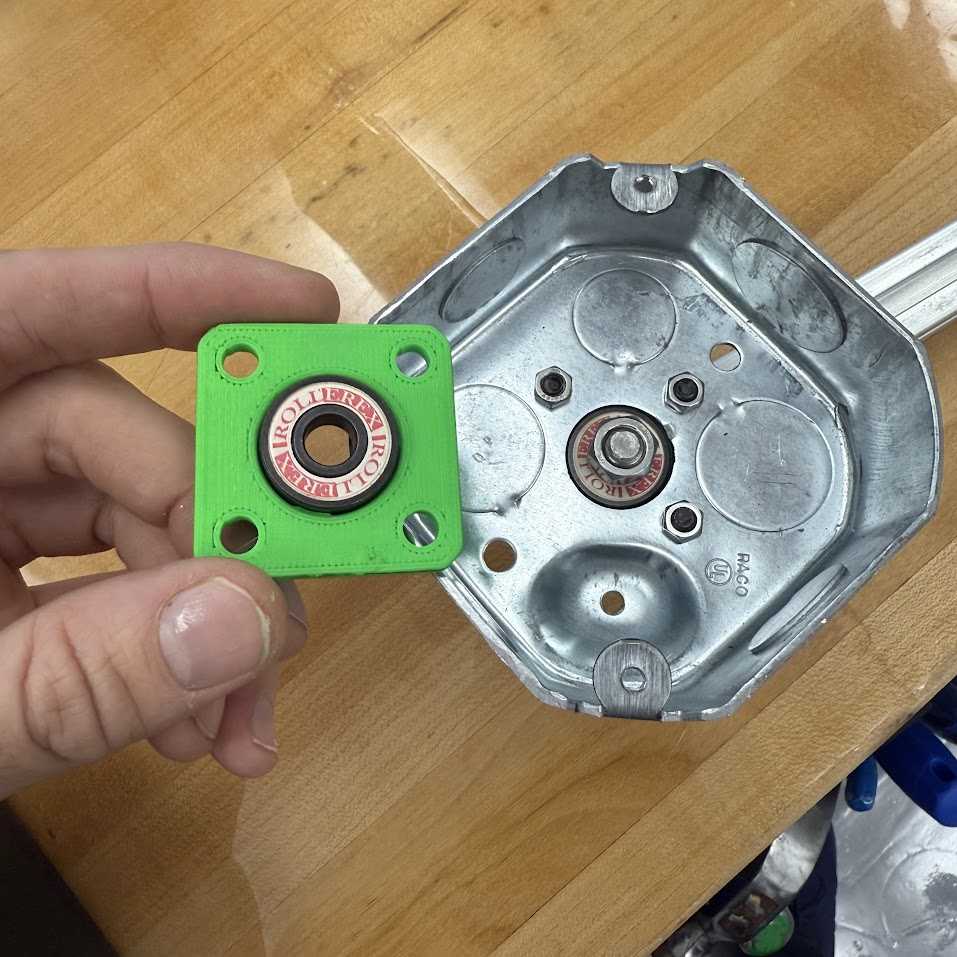

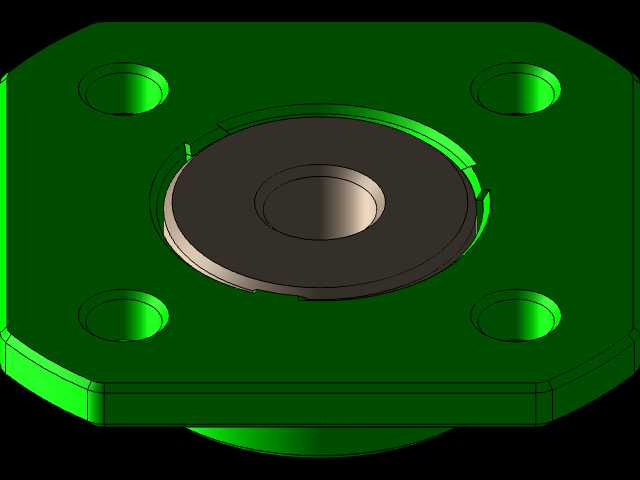

从受力角度分析,法兰座与下部基座的连接位置做了加厚处理,过渡区域设置了斜向加强筋,能承受轮体运行过程中产生的径向冲击力,当设备经过不平整路面、或者水下推进遇到障碍物时,冲击力会通过加强筋均匀分散到整个基座上,不会在连接位置出现应力集中导致的断裂。轴承位周围的凸台高度经过计算,刚好能对608轴承的外圈形成完整的轴向定位,压装轴承后轴承外圈不会突出法兰面,安装轮体时轮体端面可以完全贴合法兰座表面,保证连接的贴合度,避免轮体安装后出现倾斜。
