平行轴偏心传动老哈姆联轴器结构

在各类轻工输送、小型机床进给、纺织机械罗拉传动等场景中，经常会遇到两根平行布置但存在固定径向偏移的轴需要传递扭矩的工况，这类工况下常规的凸缘联轴器、弹性套柱销联轴器无法补偿径向偏移，强行安装会导致轴承受附加径向力，大幅缩短轴承与轴的使用寿命，严重时甚至会出现轴系疲劳断裂的问题。老哈姆联轴器正是针对这类平行轴存在固定偏心距的传动场景设计的专用轴系连接件，其核心原理是通过中间偏心盘的回转运动，将输入轴的转动等速传递给存在径向偏移的输出轴，传动过程中无附加轴向力，传动比恒定，不会出现挠性传动常见的传动滞后问题。

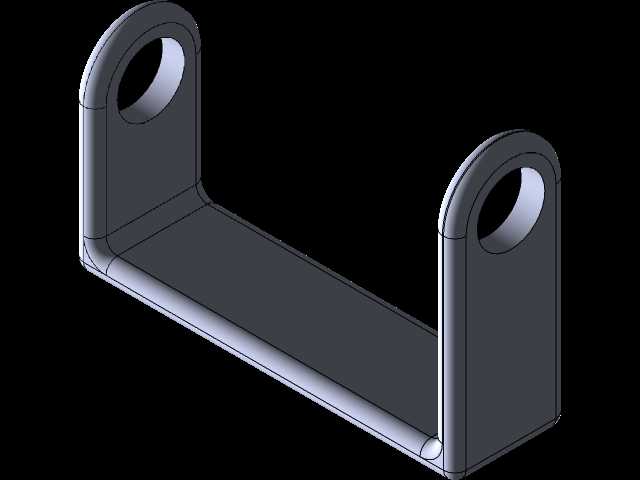

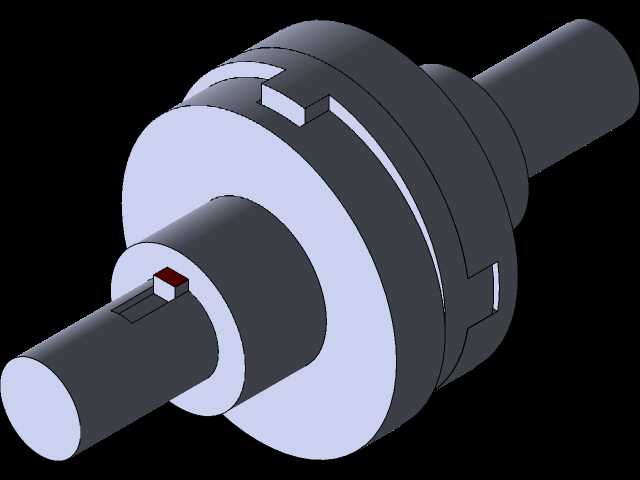

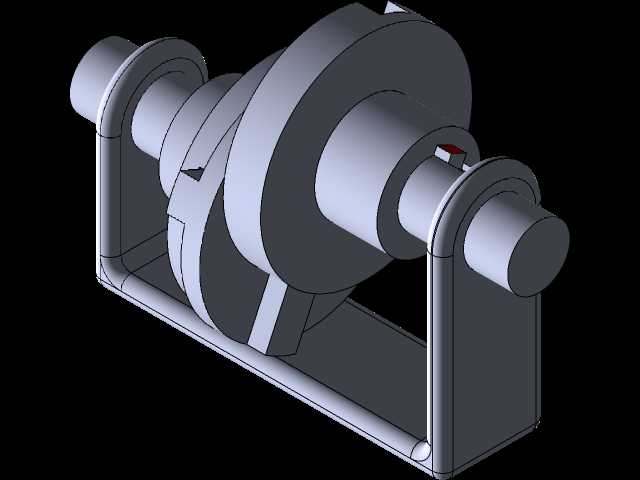

从结构设计逻辑来看，这款联轴器采用对称双偏心结构布局，输入轴端与输出轴端分别设置带卡槽的轴毂，中间的偏心盘两侧分别带有与轴毂卡槽配合的凸榫，两个凸榫的中心距与两轴的允许偏心距匹配，安装时输入轴与输出轴的轴线平行，径向偏移量控制在设计允许范围内，中间偏心盘在回转过程中做平面运动，始终保持与两端轴毂的卡槽贴合，将输入扭矩平稳传递到输出端。相较于单偏心的平行轴联轴器，双偏心结构的动平衡性能更好，在中低速传动场景下的振动更小，不会因为偏心质量产生过大的周期性激振力，适配转速范围覆盖多数轻工设备的常规运行转速区间。

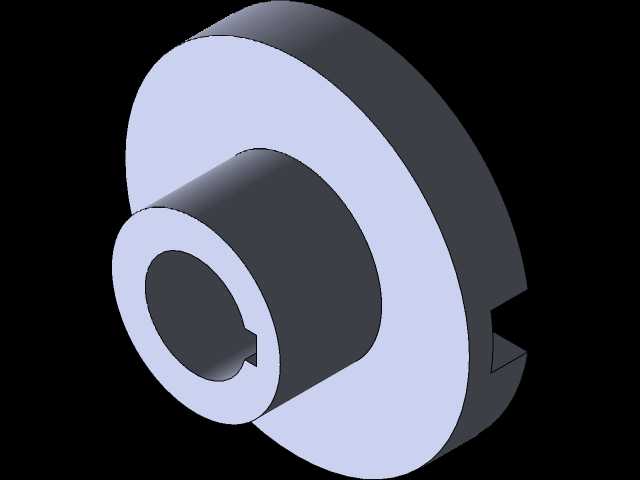

在安装边界设计上，两端轴毂采用标准圆柱轴孔配合，轴孔端部设置紧定螺钉孔，可通过紧定螺钉实现与轴的周向固定，也可根据实际使用需求更换为键连接结构，适配不同扭矩等级的传动需求。联轴器的整体径向尺寸根据传递扭矩大小做了匹配设计，偏心盘的外径略大于两端轴毂的最大外径，安装时需要预留足够的径向回转空间，避免偏心盘回转过程中与周边的机架、护罩等部件发生干涉。轴向尺寸方面，整体长度控制紧凑，不会占用过多的轴系安装空间，适合安装空间受限的紧凑型设备内部。

实际使用过程中，这款联轴器的传动效率可达95%以上，因为所有接触面均为刚性滑动接触，不存在弹性元件的蠕变问题，长期使用不会出现传动精度下降的情况，日常维护仅需定期在卡槽与凸榫的配合面涂抹润滑脂，降低配合面的磨损速率即可，维护成本极低。相较于采用弹性元件的可移式联轴器，这种刚性偏心联轴器的扭矩传递密度更高，相同外径尺寸下可传递的扭矩更大，适合中等扭矩、两轴平行且存在固定径向偏移的传动场景，尤其适合那些因为加工装配误差导致两轴无法严格对中，且后期无法调整轴系位置的设备改造场景，可直接替换原有刚性联轴器，无需调整轴系位置即可消除附加径向载荷，大幅降低设备的运维成本。

建模过程中严格按照机械设计手册中平行轴偏心联轴器的设计规范做了参数匹配，偏心距与偏心盘的回转半径做了对应校验，确保运动过程中不会出现卡滞，所有配合面的公差均按照IT7级精度设置，既保证装配的便利性，又避免配合间隙过大导致的传动冲击。两端轴毂的卡槽与偏心盘凸榫的配合面做了圆角过渡处理，避免应力集中导致的部件断裂，轴孔的倒角尺寸符合标准安装要求，可顺利压入对应直径的轴端。整体结构无复杂异形曲面，所有零件均可通过常规的车削、铣削工艺加工完成，加工成本低，适合小批量定制生产。
