7.2V可选减速比微型齿轮减速电机

这款带输出轴的微型齿轮减速电机，在小型桌面级移动机器人、教育类机械创新实训装置、小型电动执行机构里的应用十分广泛，很多做小型智能小车、机械臂关节驱动的结构工程师在做轻量化动力选型时，都会接触到同规格的减速电机产品。从实际使用场景来看，这类小体积减速电机不需要太大的安装空间，输出扭矩经过齿轮组放大后，足以驱动负载在几百克到几公斤区间的小型运动机构，比如教育机器人的行走轮驱动、小型云台的俯仰转动机构、自动投喂装置的出料拨轮驱动，都能适配这类动力单元的输出特性。

从功能特性上看，这款电机的齿轮减速级提供30:1与50:1两种减速比可选，不同减速比对应不同的输出转速与扭矩区间，选型时可以根据负载端的实际转速需求、负载阻力矩大小来匹配对应的减速比规格，不需要额外再增设外置减速结构，能大幅简化末端执行机构的传动链路。电机本体采用有刷直流结构，供电电压适配7.2V直流供电场景，和常规的小型镍氢、锂聚合物电池组的输出电压区间匹配，不需要额外增设调压电路就能直接驱动，对小型便携类设备的电路设计十分友好。输出轴采用单出轴D型切边结构，和配套的传动轮、摇臂安装时可以直接通过侧面顶丝锁紧，避免传动过程中出现轴与连接件的相对打滑，保证动力传输的可靠性。电机尾部预留两个插针式供电引脚，焊接导线或者插接配套接插件都十分方便，能适配不同的接线工艺需求。

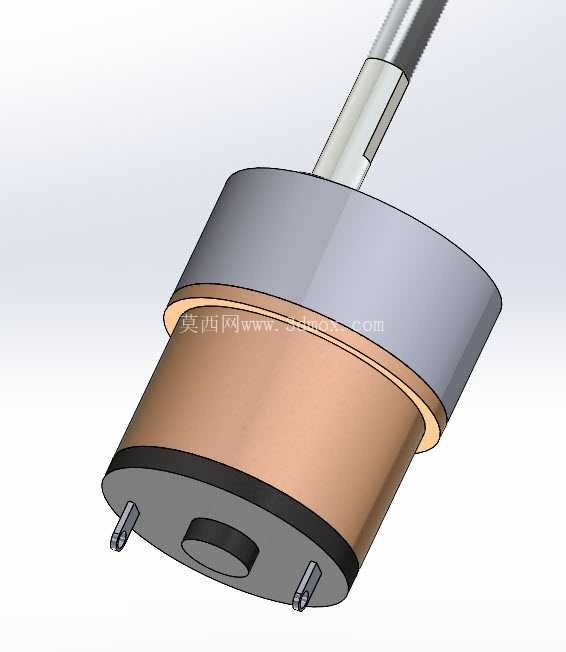

从设计思路上拆解这款电机的结构，外层的金属机壳既承担了内部定子、转子组件的防护作用，也作为电机工作时的散热结构，金属材质的导热效率远高于塑料机壳，能在电机持续工作时快速把绕组产生的热量传导到外界，避免长时间堵转或者高负载运行时出现过热退磁的问题。中间的铜色段是减速齿轮组的容纳腔体，内部的多级减速齿轮依次啮合，把电机转子端的高转速低扭矩输出，转换为输出轴端的低转速高扭矩输出，齿轮组的排布充分利用了电机的径向空间，没有额外增加电机的轴向长度，让整体结构更加紧凑。输出轴从减速腔体中心伸出，轴的伸出长度经过匹配设计，既能保证和常规的标准传动件安装深度匹配，也不会因为轴伸过长导致径向受力时出现轴变形的问题。

在做结构安装适配时，需要注意这类电机的安装边界：电机本体为圆柱型结构，安装时通常采用卡箍抱紧或者端面法兰固定的方式，设计安装位时要预留足够的径向操作空间，方便装配时锁紧固定件；两个供电引脚位于电机尾部的端面上，设计安装腔时要在尾部预留足够的接线空间，避免导线弯折过度出现绝缘层破损或者引脚脱焊的问题；输出轴的径向跳动公差控制在小型传动部件的适配范围内，搭配同步轮、直齿轮做传动时，不需要额外增设支撑轴承就能满足常规的传动精度要求，如果是对传动同轴度要求更高的场景，可以在输出轴外侧增设辅助支撑轴承，进一步降低轴端的径向负载。

在实际做三维建模装配时，要注意电机本体和周边结构件的安全间隙，尤其是电机工作时会产生小幅振动，安装位和周边的电路板、结构外壳之间要预留至少0.5mm以上的间隙，避免振动过程中出现摩擦异响；同时要注意电机的出线方向，尽量让导线沿着电机径向或者轴向顺向排布，不要让导线紧贴电机的金属外壳，避免长期工作时外壳的热量加速导线绝缘层老化。这类减速电机的输出轴在静止状态下带有一定的自锁阻力，在做垂直升降类的小型机构设计时，可以利用这个特性降低机构断电时的下坠风险，但如果负载重量较大，还是需要额外增设机械锁止结构，不能完全依赖减速齿轮的自锁力承载负载。
