GDL黄金舒适度测试手持装置结构设计

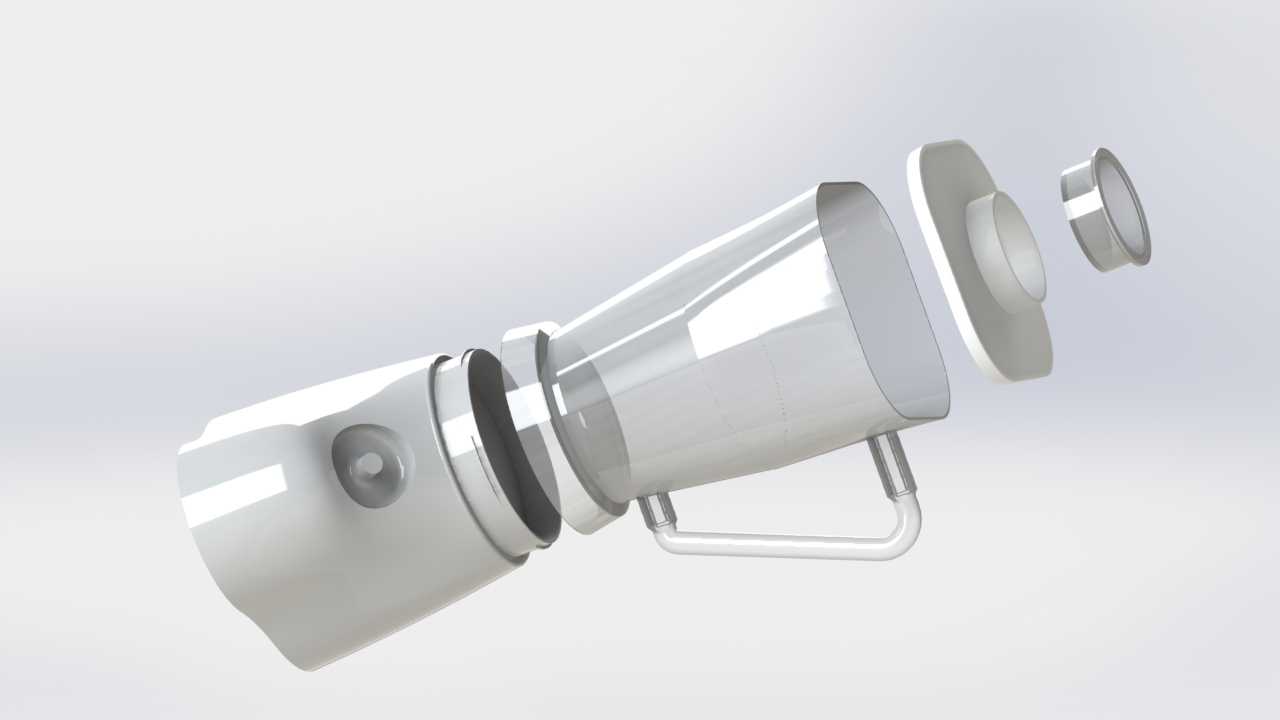

　　该装置为面向人体接触类产品舒适度验证开发的手持测试工装，核心应用场景覆盖消费电子、小型手持设备、可穿戴配件的人机交互性能验证环节，在产品研发的手板验证、小批量试产阶段，可替代人工主观触感评价，完成接触压力分布、握持贴合度、长时间握持疲劳度相关的量化测试工作。从结构拆分视角看，整套装置采用三段式模块化装配设计，前端为测试接触端，采用圆弧过渡的曲面接触头，接触端面做了镜面抛光处理，避免测试过程中刮伤被测样品表面，接触头与中段主体通过卡扣式快拆结构连接，可根据不同被测产品的接触面形态更换对应弧度的接触头，无需额外工具即可完成端头更换，适配不同曲率的被测表面。

　　中段为装置的主体承载结构，内部预留了传感器安装腔位，可内置压力采集模组、姿态传感单元，腔体内壁设计有环形定位筋，可将传感模组牢牢固定在腔室中心位置，避免手持操作过程中模组晃动带来的测试数据偏差，主体外壳采用等壁厚设计，壁厚均匀控制在1.8mm，既保证外壳结构强度，又能控制整体重量，降低长时间握持操作的负载。装置侧面设计有U型一体式握持把手，把手与主体外壳采用一体化结构设计，连接处做了大圆角过渡，避免应力集中导致的结构断裂风险，把手的截面形态贴合人体手指自然弯曲弧度，握持区域做了微磨砂纹理处理，增加操作时的摩擦力，防止手滑导致的测试位置偏移。

　　尾端为端盖锁紧结构，端盖与主体通过旋转卡扣配合，端盖上设计有定位凸台，与主体端面的定位凹槽配合，可保证端盖装配后与主体的同轴度误差控制在0.1mm以内，端盖中心预留了走线孔位，可将内部传感模组的数据线引出至外部数据采集设备，走线孔处设计有橡胶密封圈槽，可加装密封圈实现腔体的防尘防护，适配车间测试环境的使用需求。从安装边界来看，装置整体最大外径为58mm，总长度控制在165mm，把手突出主体的高度为22mm，整体重量控制在180g以内，单手握持时重心落在掌心位置，操作时无需额外施加平衡力即可保持装置水平，适合长时间连续测试作业。

　　结构设计过程中，所有装配配合面均设计了0.2mm的装配间隙，避免注塑加工产生的尺寸公差导致装配卡滞，所有外露棱边均做了R0.5mm的圆角处理，消除操作过程中的锐边划伤风险。装置的各拆分零件均采用自顶向下的关联设计方式，相邻零件的配合面做了关联参数绑定，修改主体尺寸时可同步更新配合零件的对应尺寸，减少后续设计变更的重复工作量。在实际使用过程中，该装置可搭配多自由度测试支架使用，也可完全由人工手持完成测试，前端接触头的压力传导路径经过优化，接触力可无损耗传递至内部的压力传感单元，测试数据的重复精度可控制在3%以内，能够满足产品研发阶段的舒适度验证需求。整套结构没有复杂的异形曲面，所有零件均可采用常规注塑工艺加工，无需特殊模具结构，加工成本可控，装配流程简单，单台装置的总装时间可控制在2分钟以内，适合小批量加工制作用于实验室测试环节。
