家用燃气即热式热水器内部结构设计

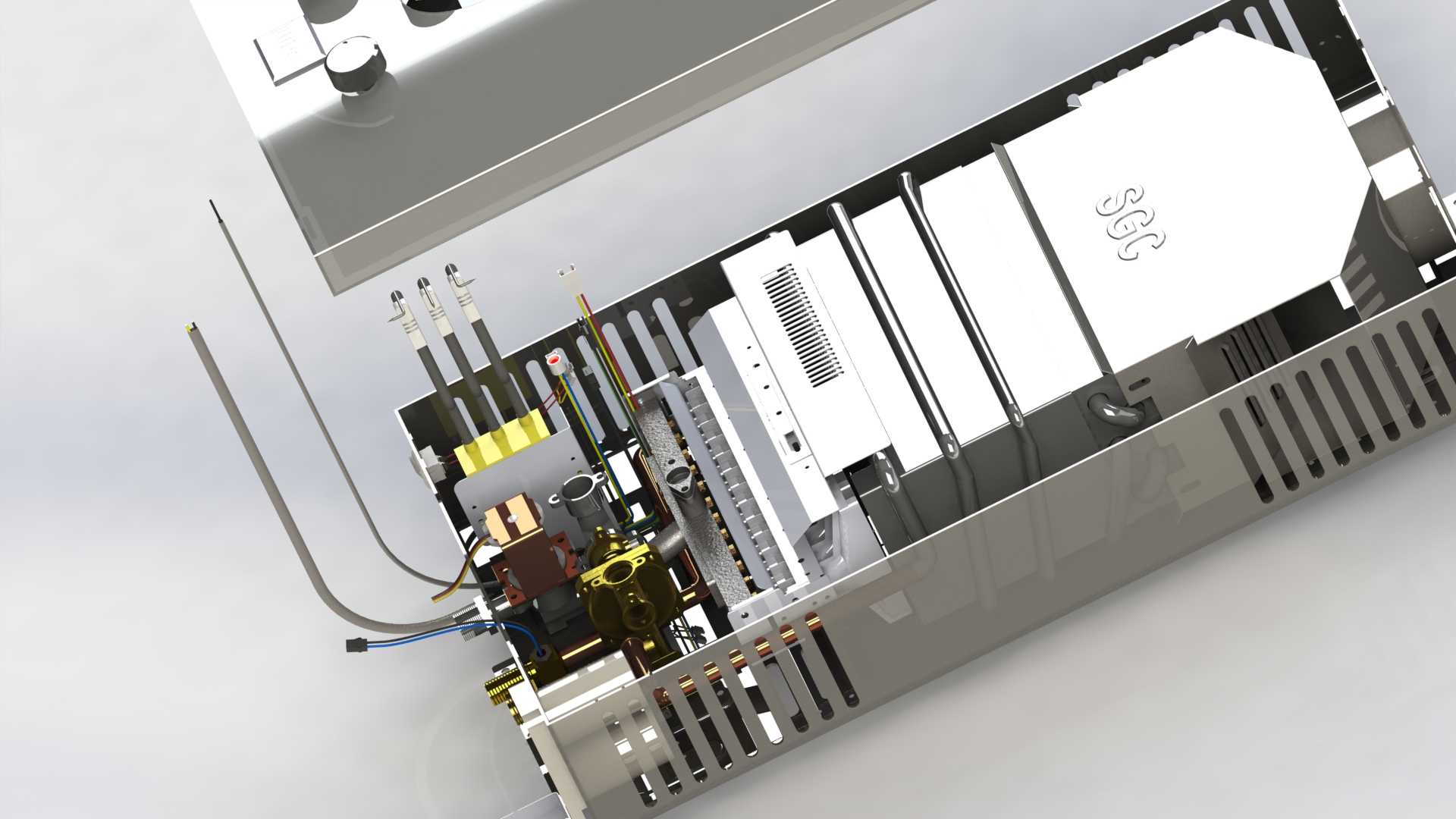

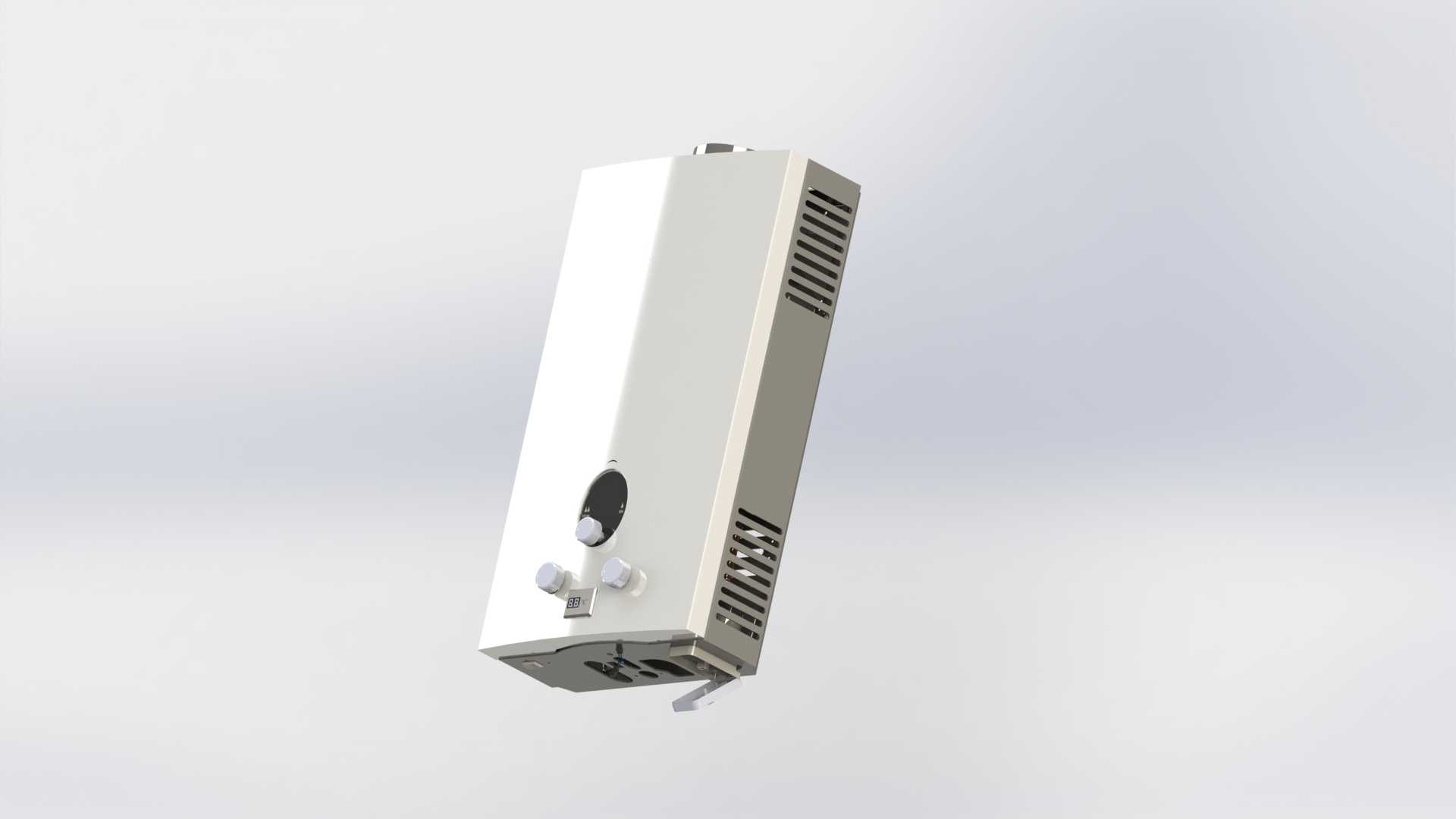

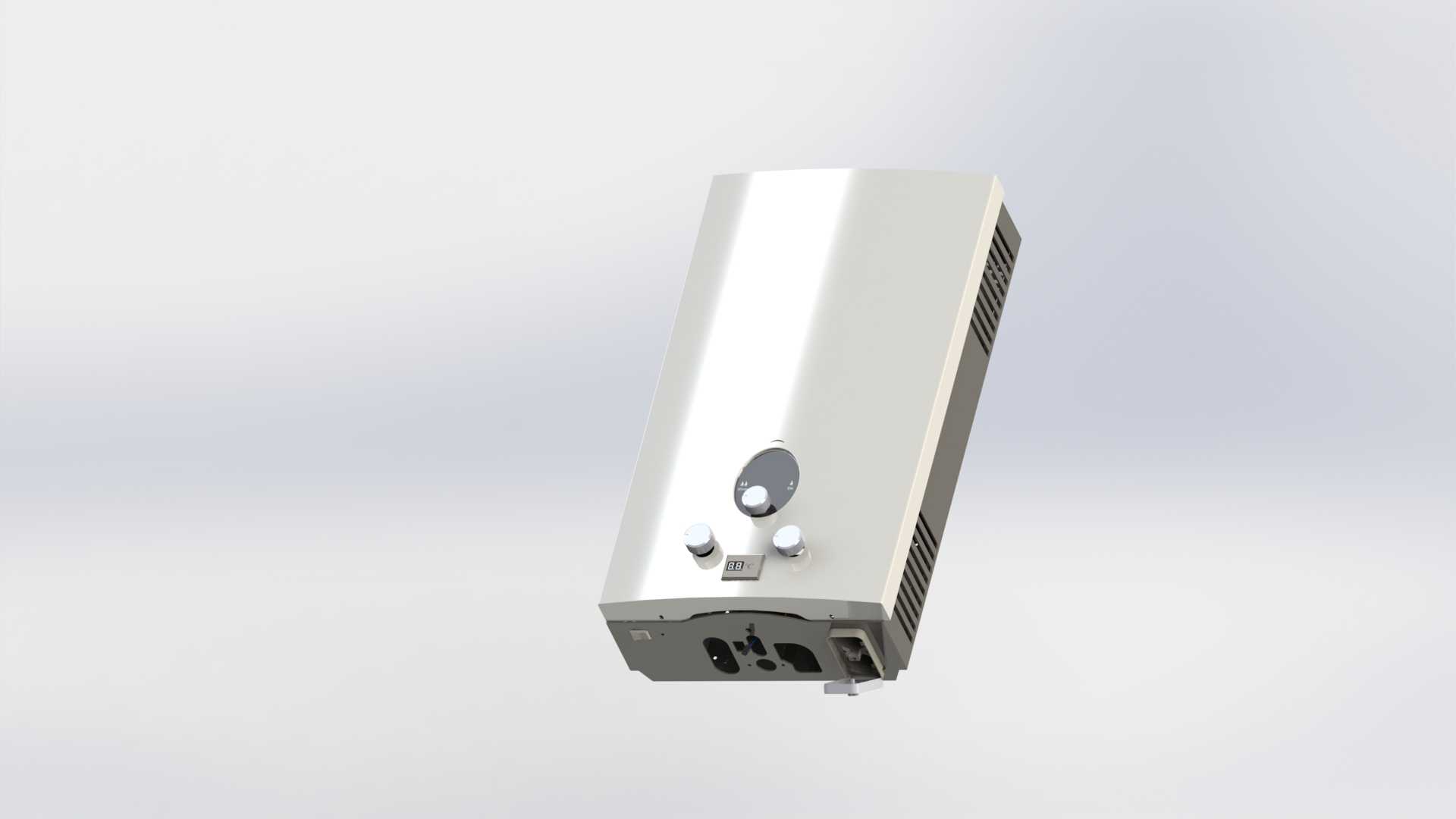

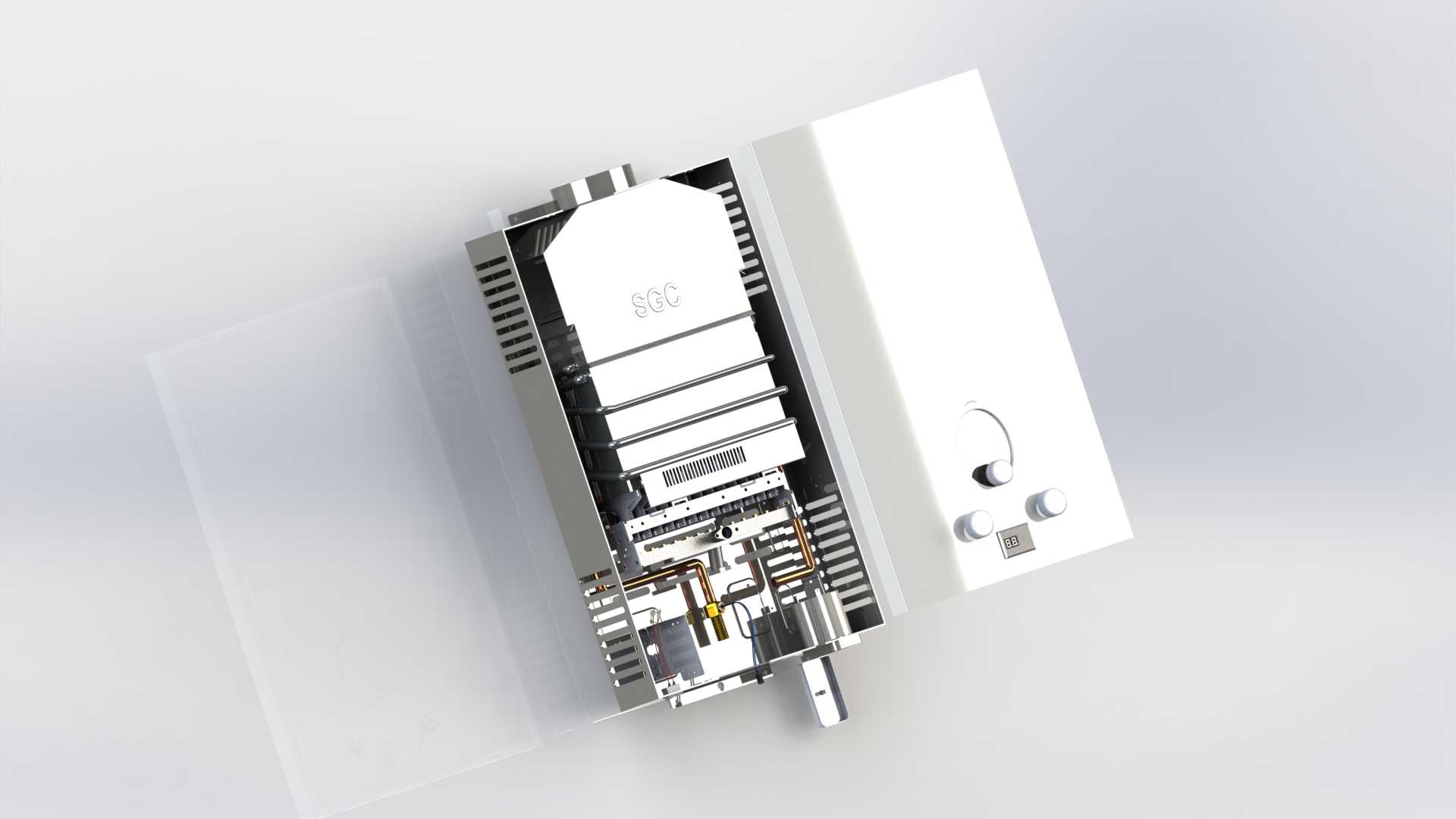

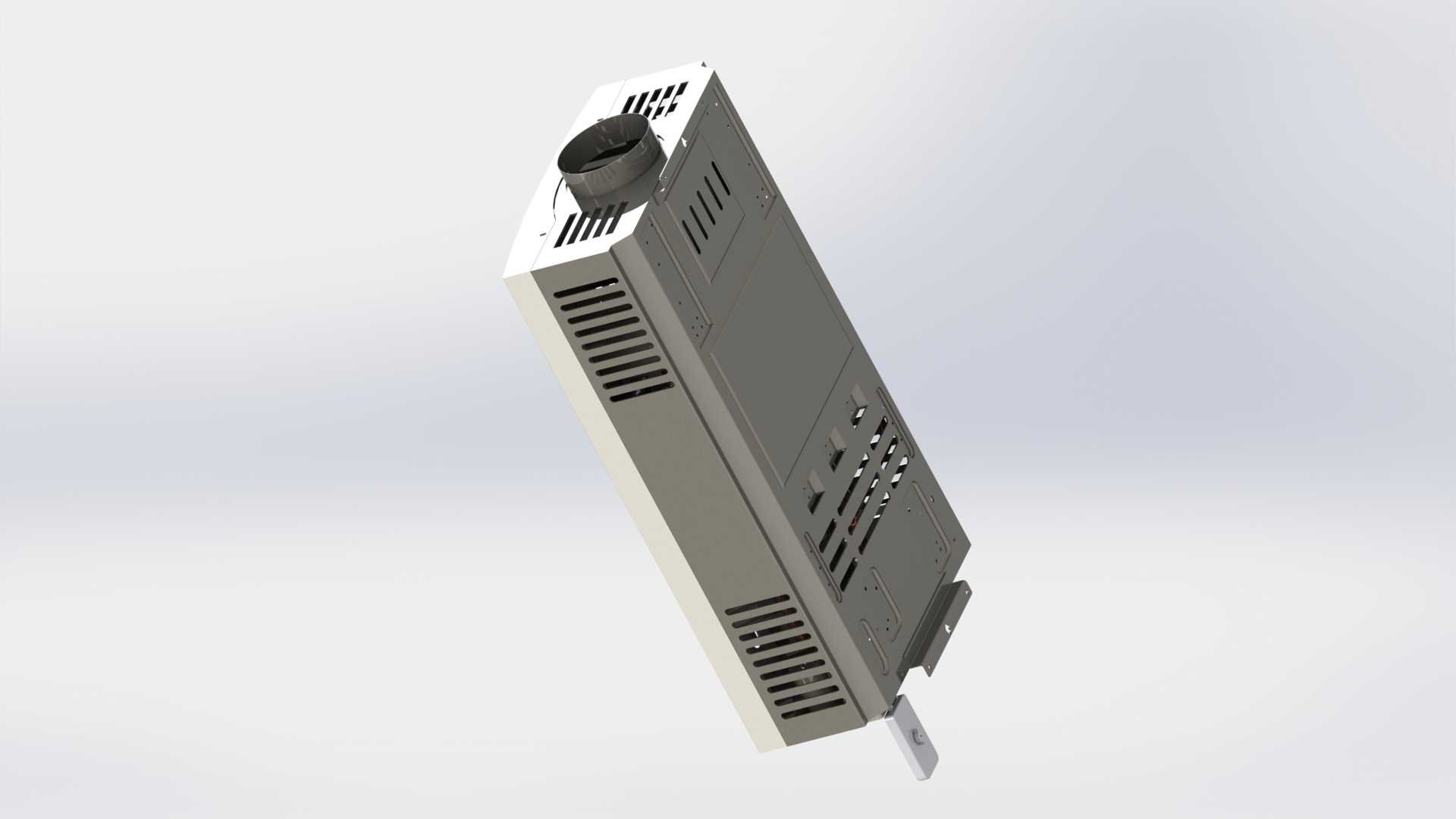

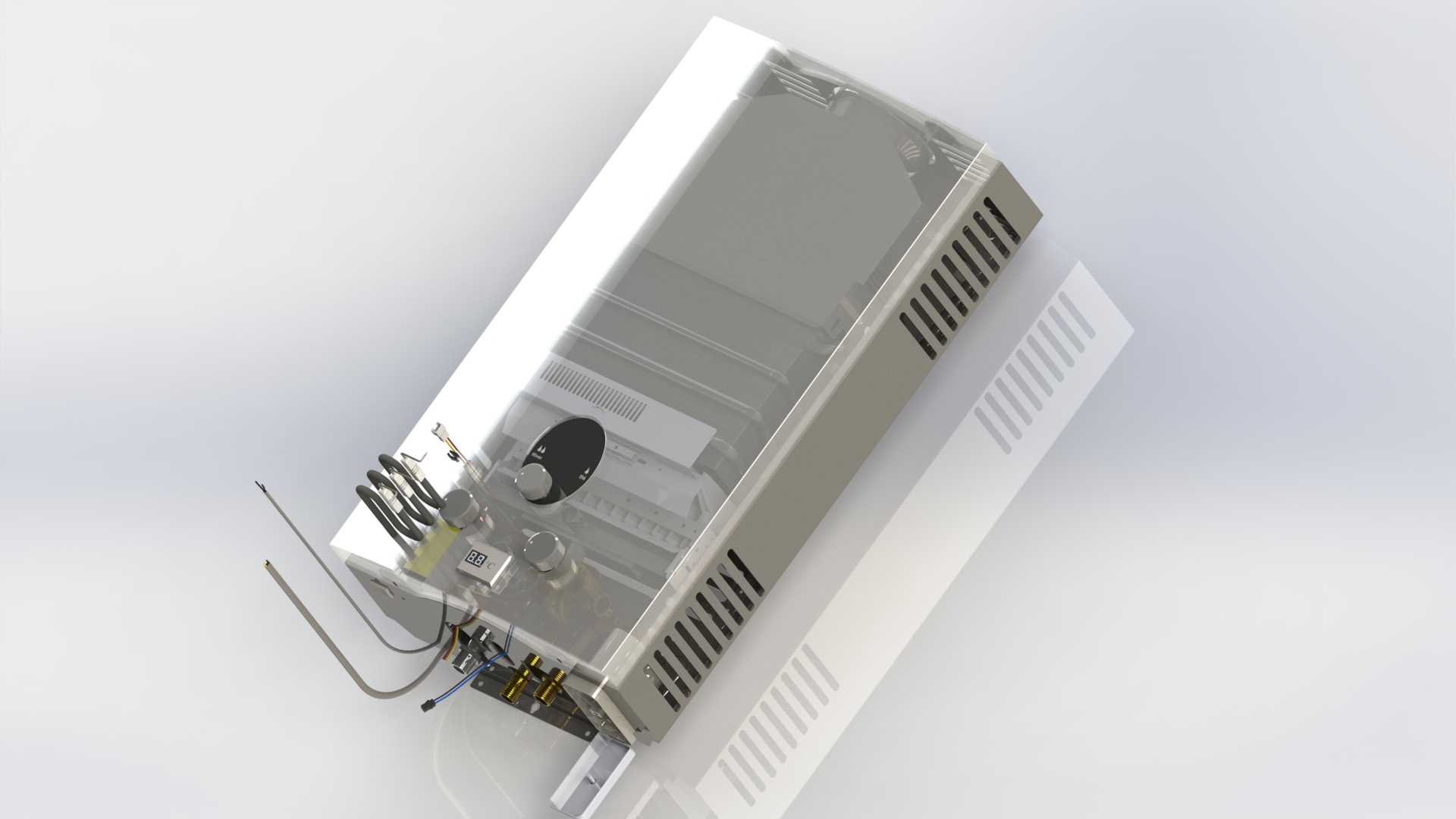

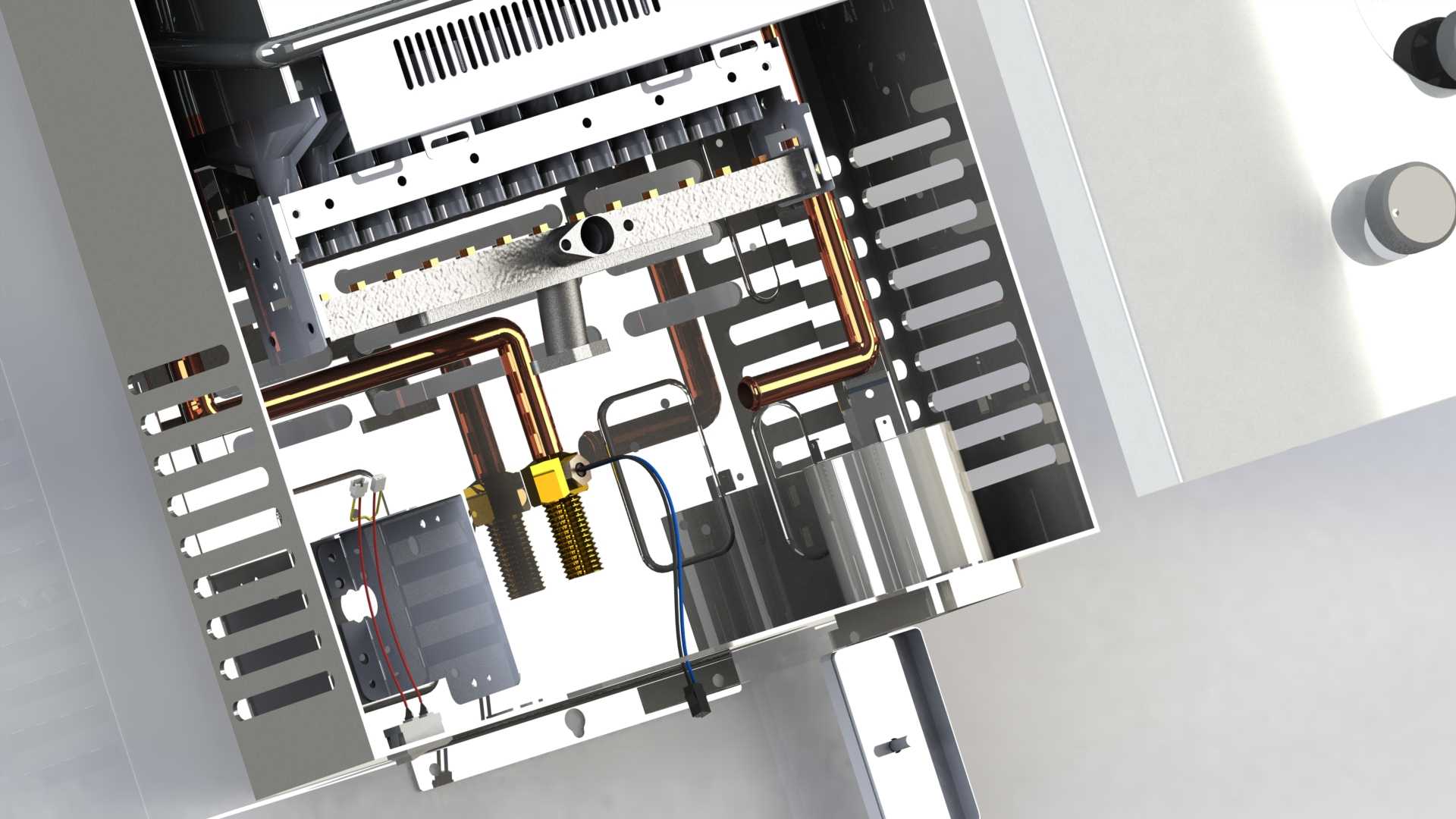

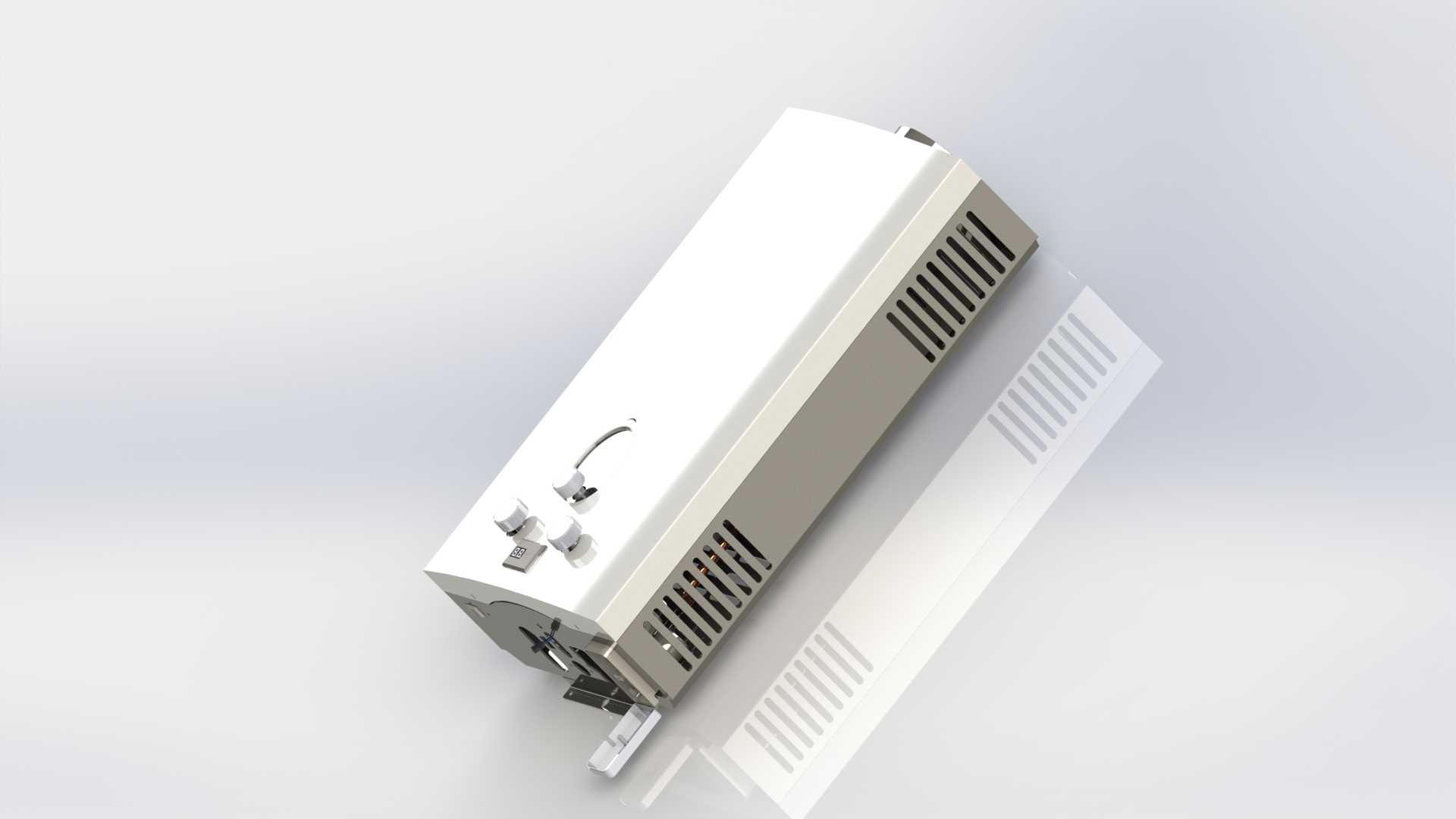

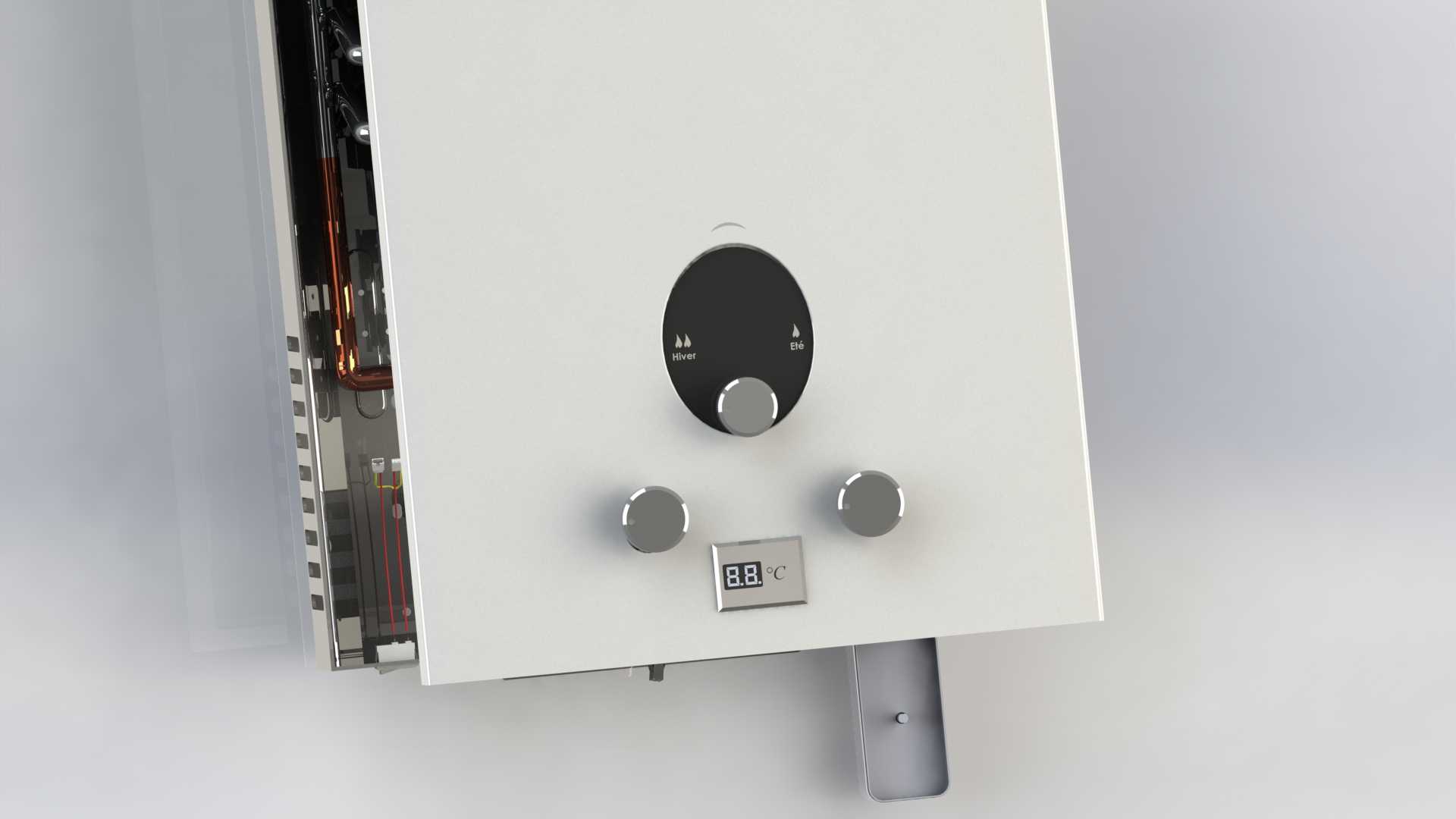

这款三维设计作品还原的是家用壁挂式燃气即热热水器的完整结构，可广泛应用于普通家庭住宅、单身公寓、小型商用门店等场景的日常热水供应环节，能够满足洗漱、沐浴、厨房餐厨用热水等多场景的恒温热水需求，无需提前储水预热，打开出水端即可快速产出设定温度的热水，大幅减少等待热水的时间与预热过程的能源损耗。从实际功能特性来看，该结构完整还原了设备的核心功能模块：下部的燃气进气与调控组件可精准控制燃气进气量，配合燃烧腔的换热结构实现冷水的快速升温，侧面排布的通风格栅为燃烧过程提供充足的进风同时排出燃烧废气，外露的管路分别对应冷水进水、热水出水、燃气接入的通路，前端的调控旋钮可实现水温调节、火力档位切换、冬夏模式切换等常用操作，满足不同季节、不同使用场景下的水温需求。在设计思路上，整体采用长条形壁挂式的紧凑布局，充分利用墙面垂直空间，减少对室内平面空间的占用；外壳采用半透明可视化的设计表达，可清晰展示内部燃烧组件、换热管路、控制元件的排布逻辑，内部组件采用模块化排布，将燃烧换热区、控制调节区、管路接驳区做了清晰的分区，既方便生产阶段的组装作业，也便于后续使用过程中的检修维护；侧边的散热格栅采用斜向长条开孔设计，在保证通风散热效率的同时，可避免外部水渍、灰尘直接落入设备内部，提升设备运行的安全性与使用寿命。从安装边界来看，整体外形为规整的长方体结构，厚度控制在适配常规墙面挂装的尺寸范围内，安装时需预留对应的墙面固定点位，同时在设备下部预留足够的管路接驳操作空间，侧边与周边柜体、墙面预留不影响通风的安全间隙，设备下部的管路接口位置做了统一排布，可适配常规家装的冷热水管、燃气管路的标准接驳尺寸，无需额外做过多的管路改造成本，适配多数家庭厨卫空间的安装条件。
