手动式金属管材切割工具结构设计

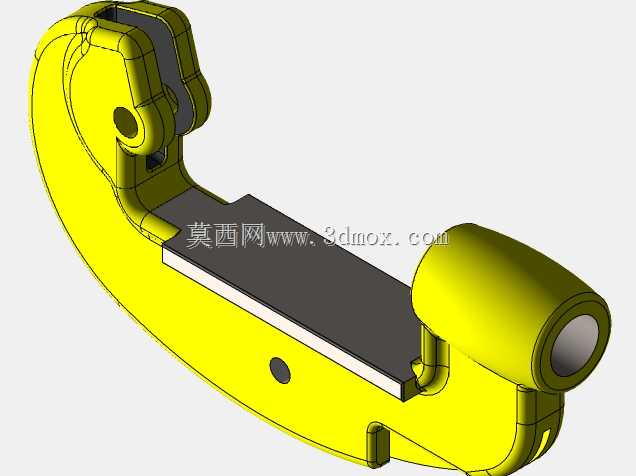

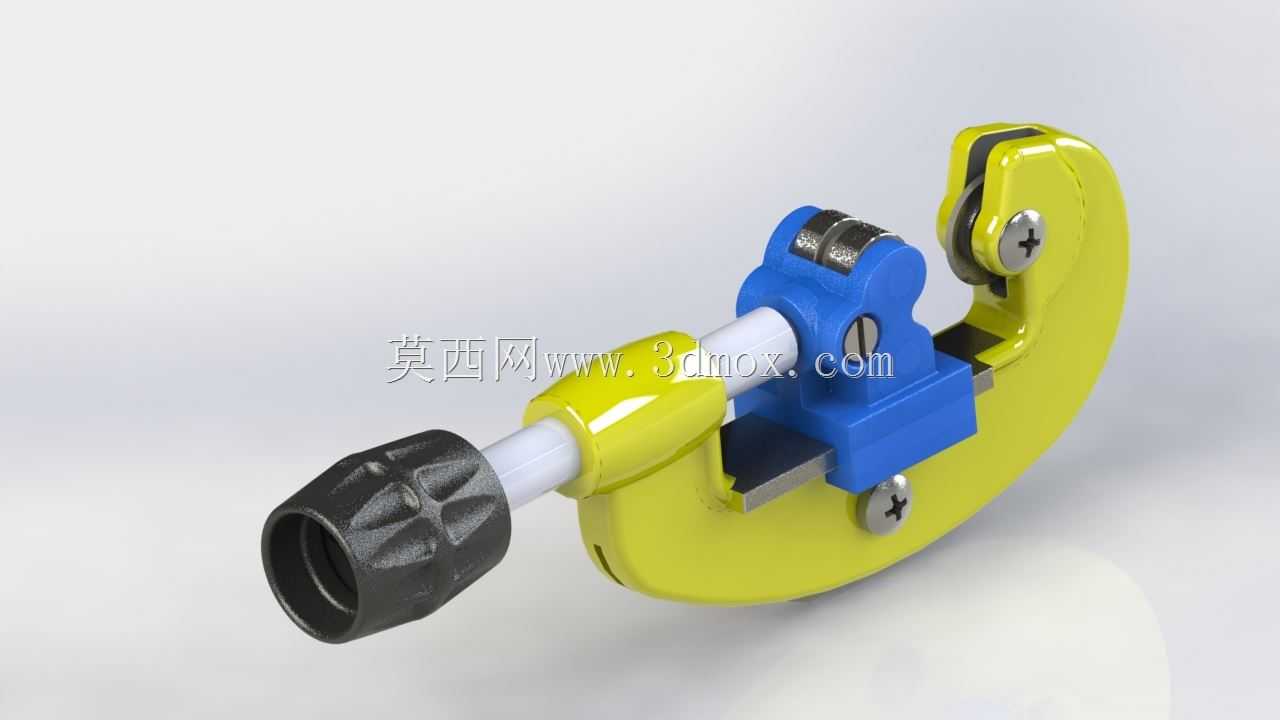

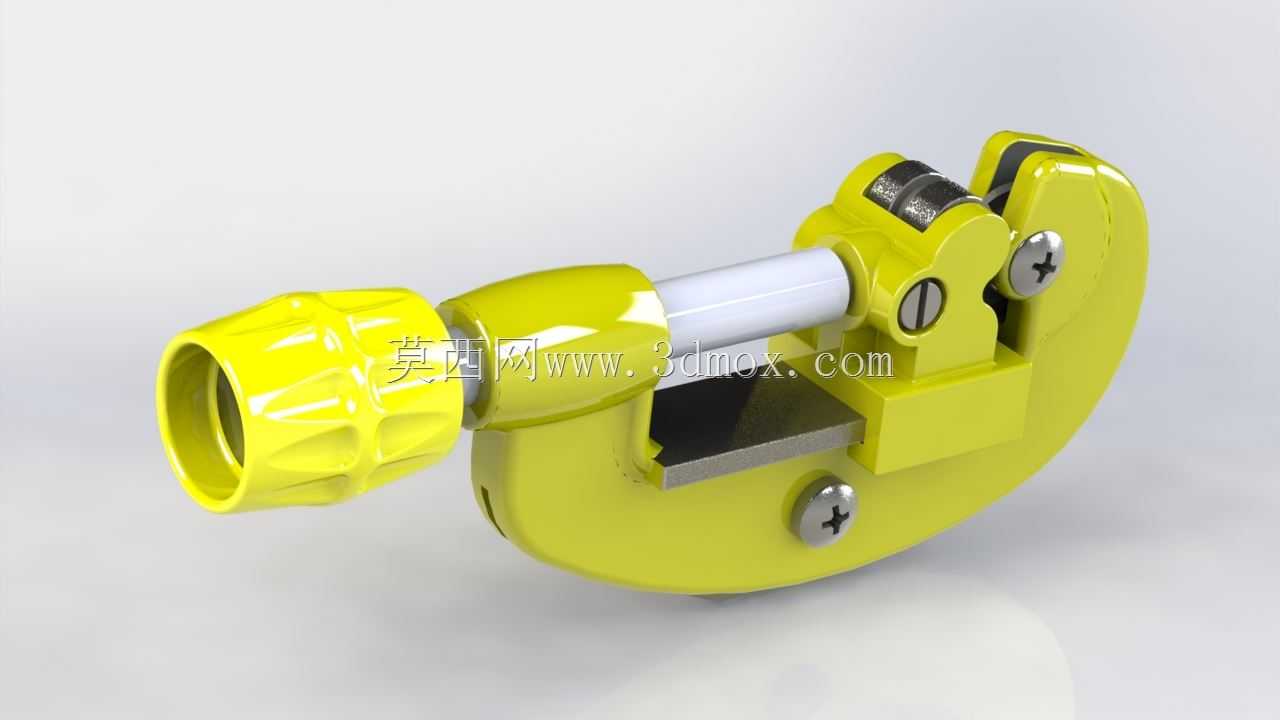

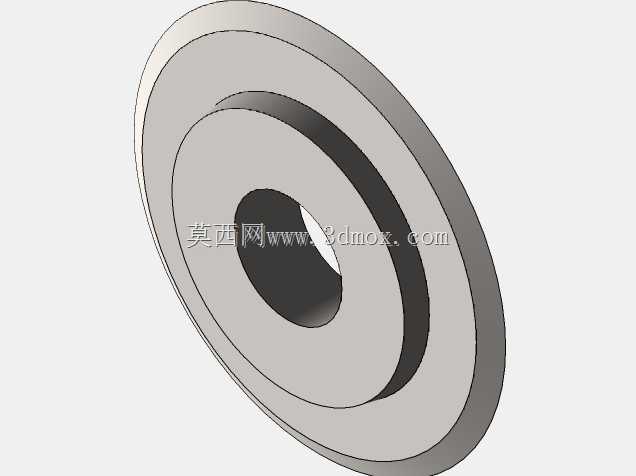

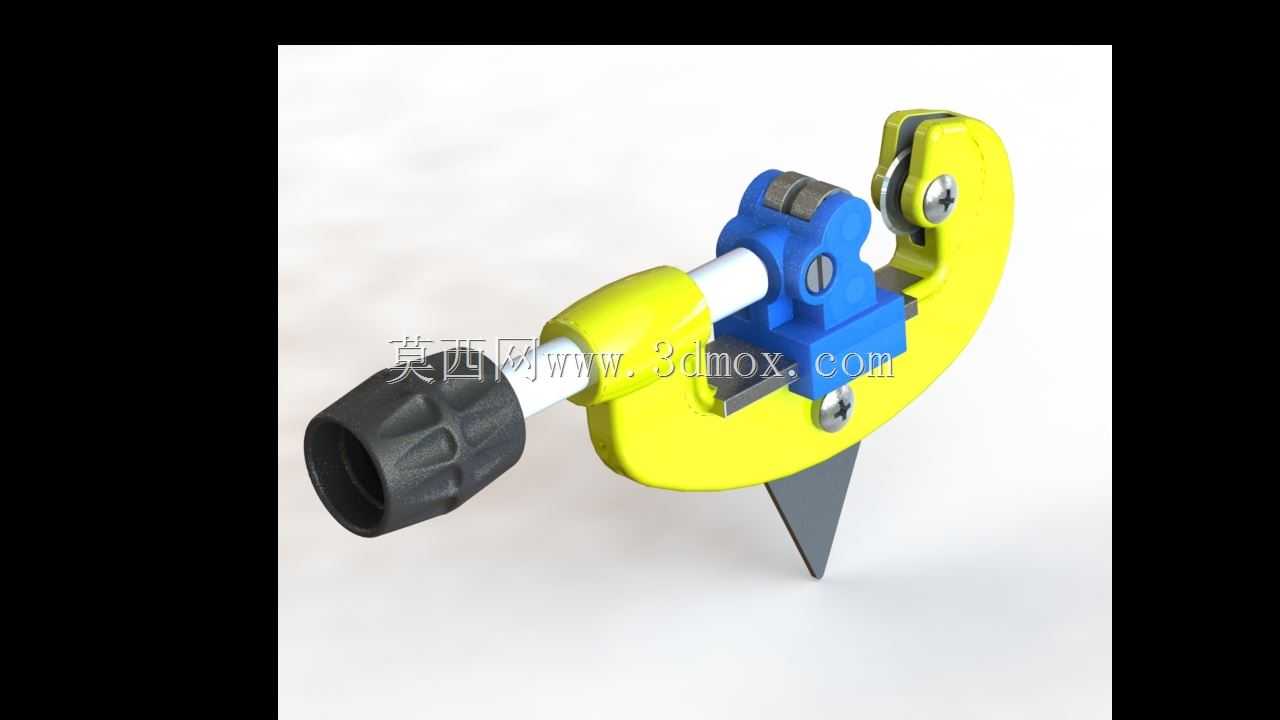

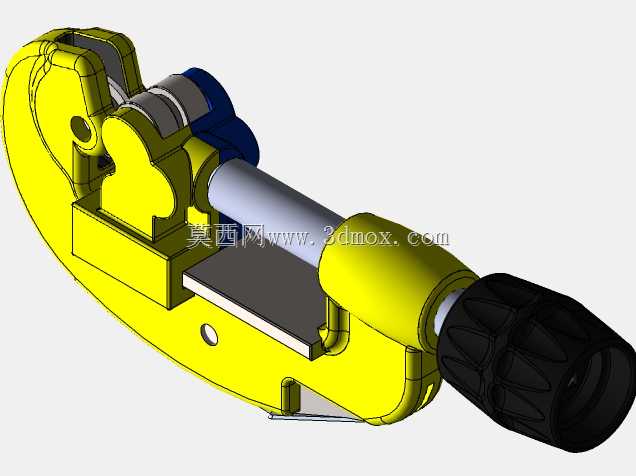

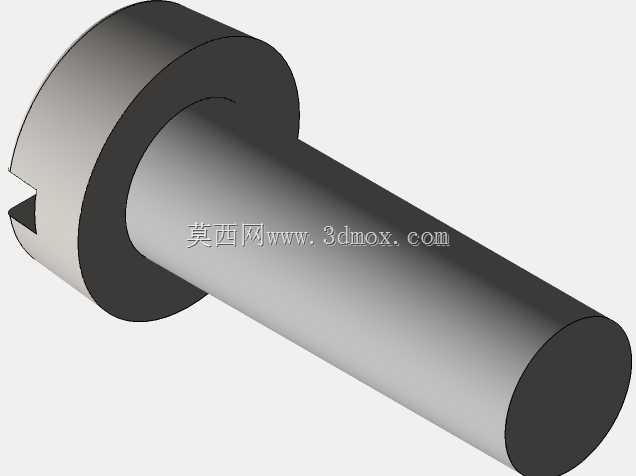

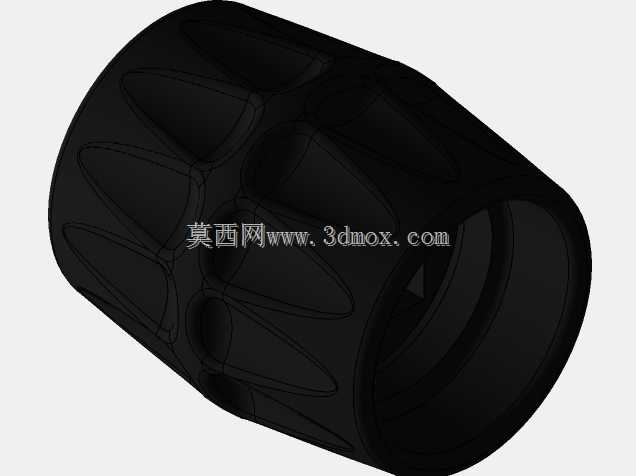

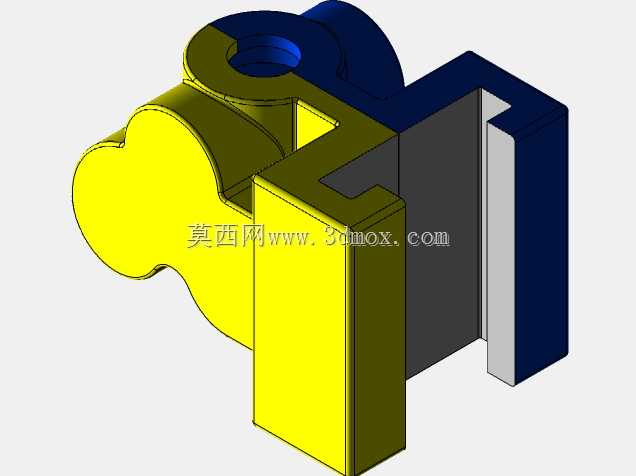

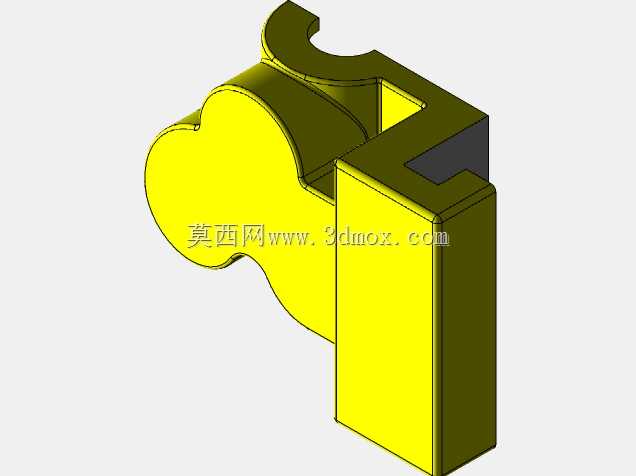

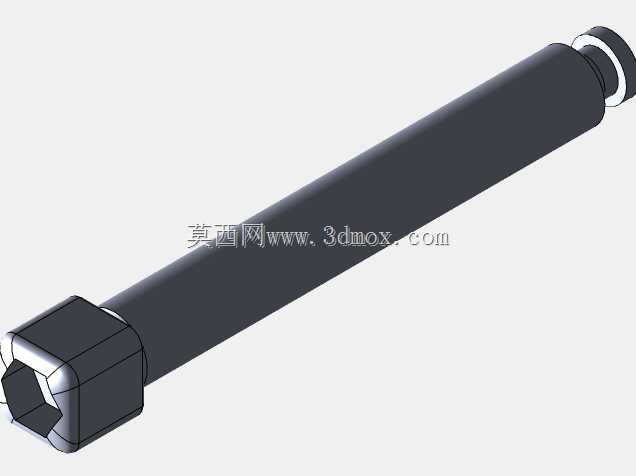

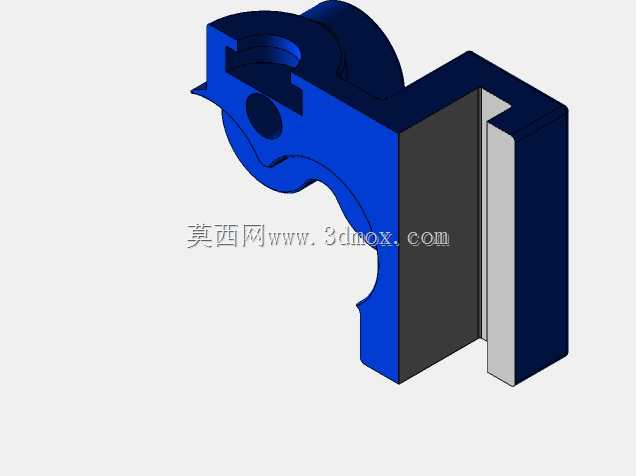

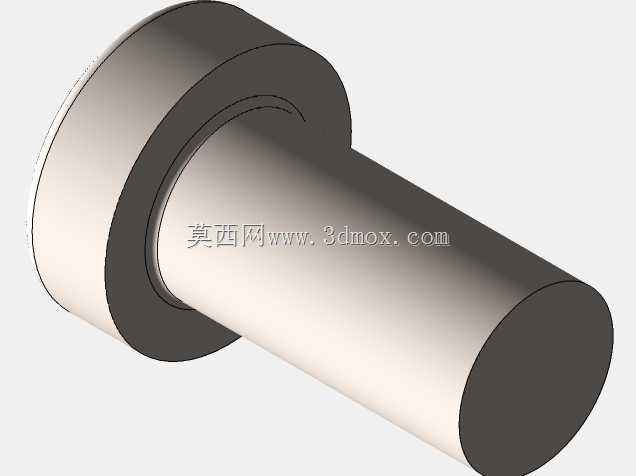

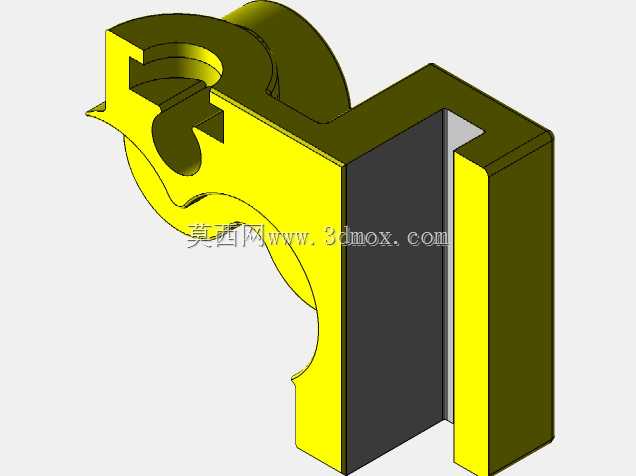

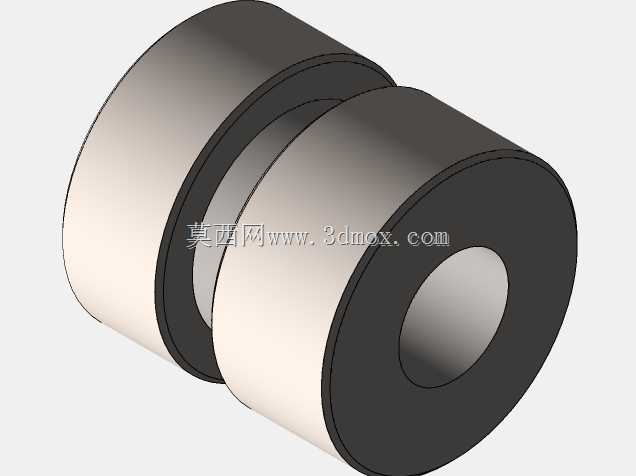

这款手动切管工具的三维结构，完全围绕现场管路施工的实际作业需求搭建，没有冗余的装饰性结构，每一处造型都对应实际使用中的受力与操作逻辑。日常在水电安装、制冷管路布设、小型设备气路改造场景中，作业人员经常需要在狭窄空间内完成金属管材的定长截断，这类场景下大型切割设备无法进场，手持钢锯切割不仅切口歪斜、容易产生毛刺，还会耗费大量体力，这款切管工具就是针对这类零散、小空间的管材切割需求设计的。从结构布局来看，C型的主体架采用弧形受力结构，切割作业时，旋转尾部的滚花旋钮，就能带动活动端的夹持结构进给，让两个支撑滚轮与切割刀片共同抱紧待切割管材，整个受力沿C型架均匀传递，不会出现局部应力集中导致的架体变形。切割刀片采用高硬度合金材质，刃口做了微小的圆弧过渡，切割时不会直接啃入管材造成管壁变形，配合架体上的两个导向滚轮，绕管材旋转一周就能完成均匀的环切，切口平整无毛刺，后续不需要额外做坡口打磨就能直接开展管路连接作业。尾部的旋钮表面做了菱形滚花处理，即使手上沾有油污、切削液，也能稳定施力旋转，不会出现打滑的问题；旋钮与进给螺杆之间做了限位结构，进给行程控制在适配常见小管径金属管的范围内，不会因为过度进给导致刀片崩裂或是管材被夹变形。整个工具的外形尺寸控制在单手可握持的范围，C型架的开口尺寸适配常规小直径铜管、薄壁钢管、铝管的切割需求，作业时不需要额外的安装固定，手持即可操作，在机柜内部、墙面沟槽这类狭窄作业空间内，只需要预留出绕管材旋转的小范围操作空间就能完成切割作业。导向滚轮的槽型做了适配圆弧面的设计，抱紧管材时能形成三点稳定支撑，旋转切割过程中不会出现跑偏、错位的问题，哪怕是薄壁的紫铜管，也不会因为夹持力过大出现管壁瘪陷的情况。架体上的刀片固定位置做了快换结构设计，刀片磨损后只需要拧开固定螺丝就能快速更换，不需要拆解整个工具主体，能有效减少现场作业的停机等待时间。整体结构没有复杂的传动部件，日常维护只需要定期在进给螺杆处涂抹少量润滑脂，就能保证长时间的顺畅使用，非常适合流动作业、现场维修类的工作场景使用。
