垂直农场倾斜塔电控集成箱体结构设计

　　这套垂直农场倾斜塔配套的电控集成箱体，是针对室内垂直种植场景的控制单元承载需求开发的结构件，日常应用在都市农业种植柜、家庭小型垂直种植系统、商用叶菜垂直培育架的电控模块安装环节，承担控制电路承载、接线规整、核心电控元件防护的实际作用，解决垂直种植场景下电控元件分散、接线杂乱、易受种植环境高湿影响的实际问题。从结构设计思路来看，整个箱体采用封闭式钣金折弯成型的主体框架，内壁预留了统一的安装螺柱点位，核心控制板采用下沉式安装位设计，板载的网口、电源接口直接对齐箱体侧壁的开孔位置，无需额外加装转接固定件就能完成接口对位，减少装配环节的零件数量。

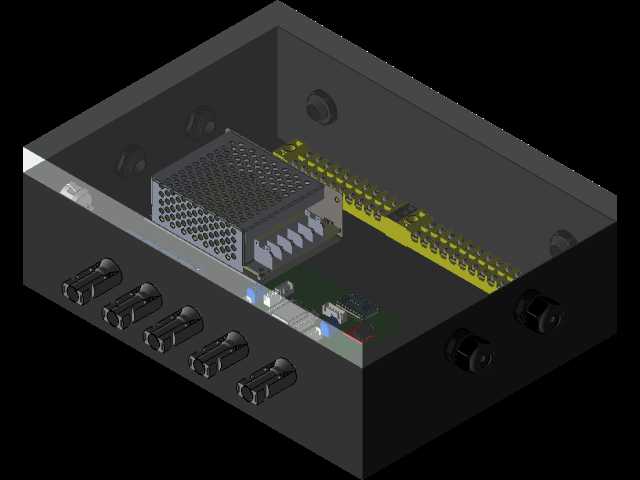

　　接线端子排沿着箱体内部长边排布，和核心控制板之间预留了15mm的走线间隙，方便多组传感器接线、水泵供电线、补光灯控制线的规整排布，每一路接线位置都预留了对应的扎带固定孔，避免设备运输或者日常维护拉扯接线导致端子松脱。箱体侧壁的对外接口采用下沉式开孔设计，外接的防水接头直接通过螺纹固定在侧壁开孔上，接头尾部的线缆可以直接延伸到箱体内部对应接线位置，不用在箱体内额外预留过长的线缆冗余，压缩整个电控单元的占用空间。考虑到垂直农场种植环境的湿度普遍偏高，箱体的拼接缝隙都预留了密封胶条的安装槽位，上盖和底座贴合后可以通过胶条实现IP54级的防护效果，避免种植过程中产生的水雾、营养液飞溅进入箱体内部造成电路短路。

　　箱体底部预留了四个对称的安装固定孔，孔位间距适配市面上主流的垂直农场倾斜塔的立柱安装尺寸，可以直接通过螺栓固定在倾斜塔的侧方立柱上，不需要额外制作转接安装支架，安装时箱体和倾斜塔主体之间预留3mm的间隙，避免种植架运行时的振动直接传递到电控板上，影响板载元件的焊接可靠性。箱体内部的散热结构没有采用额外加装风扇的设计，而是在核心控制板的安装位置对应的箱体侧壁开设了阵列式通风孔，通风孔内侧加装了防尘滤网，既可以通过自然对流带走控制板运行产生的热量，又能避免种植环境中的浮尘、水雾直接飘落到控制板表面，减少后期维护清理的频次。

　　从安装边界尺寸来看，整个箱体的长宽高控制在适配小型垂直种植塔的安装范围内，安装后不会超出倾斜塔的整体外轮廓，避免日常搬运、维护过程中磕碰箱体造成结构变形，箱体上盖采用快拆式设计，不需要完全拆下整个箱体就能打开上盖完成接线调试、元件更换的操作，日常维护时只需要拧开上盖的两颗固定螺丝就能掀开上盖，内部的所有接线端子、控制板元件都完全暴露在操作视野内，不需要伸手到箱体深处摸索操作。在元件布局上，电源模块单独设置在箱体的一侧角落，和核心控制板之间通过金属隔板做简单的电磁屏蔽，减少电源模块工作时的电磁干扰对控制板传感器信号采集的影响，隔板上预留了走线缺口，电源模块到控制板的供电线可以通过缺口直接连接，不用绕路排布。箱体外侧的五个对外接线接头采用等间距排布，每个接头旁边都预留了标签粘贴的平面位置，方便后期调试时对应标注每一路接线的功能，避免维护时接错线路导致种植设备运行异常。整个结构的壁厚选择兼顾了结构强度和轻量化需求，常规安装使用场景下不会因为轻微磕碰出现凹陷变形，同时整体重量控制在合理范围内，不会给垂直农场倾斜塔的立柱造成额外的承重负担。
