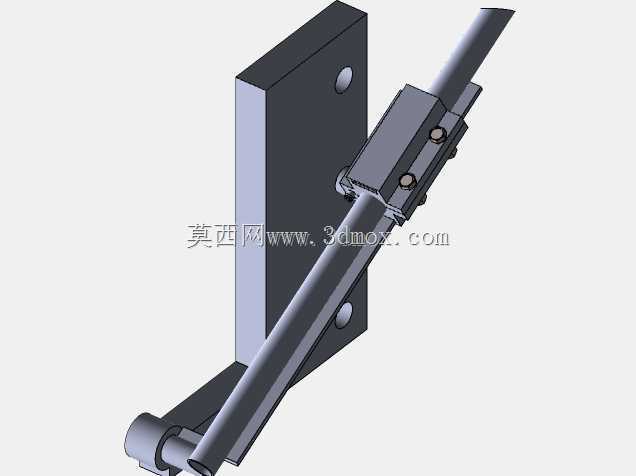

管材棒材焊接切割用多角度定位夹具

　　在非标工装设计领域，针对管材、棒材的角度装夹需求一直是小批量原型制作、定制化构件加工中的常见痛点，这类夹具的核心价值在于消除人工定位的角度误差，保证焊接、切割工序的形位公差一致性。这款多角支架夹具的设计，最初是为了覆盖两类典型加工场景：一类是方程式赛车车架搭建过程中，不同规格薄壁圆管的斜口对接焊接，另一类是自行车原型试制阶段，下管等异形连接部位的定角度切割，两类场景都对装夹角度的可调性、夹持稳定性有较高要求，同时还要适配小批量试制阶段快速换型的需求。

　　从功能特性来看，这款夹具打破了传统专用夹具单一角度适配的局限，通过可调整的支撑定位结构，能够实现管材、棒材在多个预设角度下的锁紧固定，夹持过程中不会对薄壁管材造成夹痕变形，支撑接触面做了圆弧适配处理，和圆管外圆的贴合度能达到90%以上，避免焊接、切割过程中工件出现窜动。夹具的主体组件采用3D FDM打印工艺制作，这一设计选择并非单纯为了降低制造成本，更多是考虑到非标场景下的快速修改需求——当需要适配不同管径、不同装夹角度的加工需求时，只需要调整对应定位块的三维模型参数，重新打印即可完成夹具的迭代，不需要额外开模或者进行复杂的金属切削加工，对于原型试制阶段的快速验证非常友好。

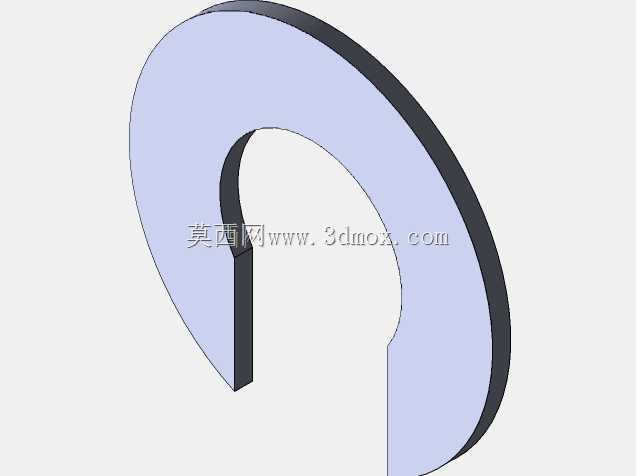

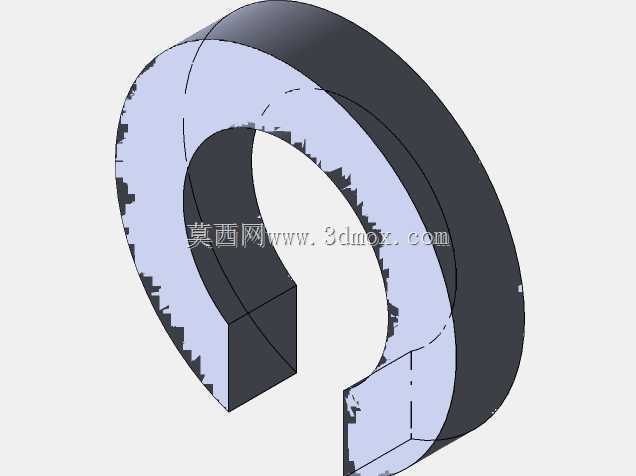

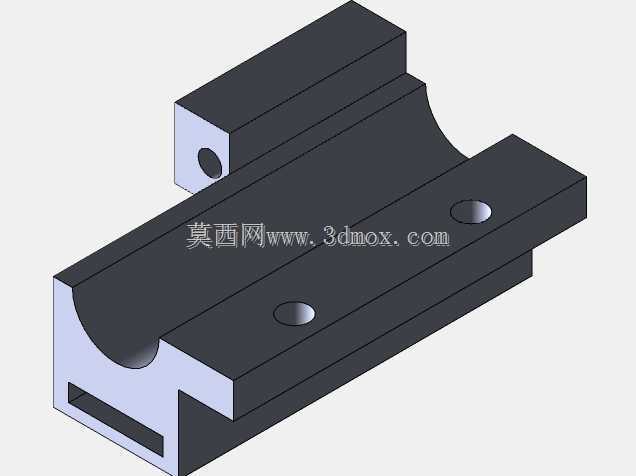

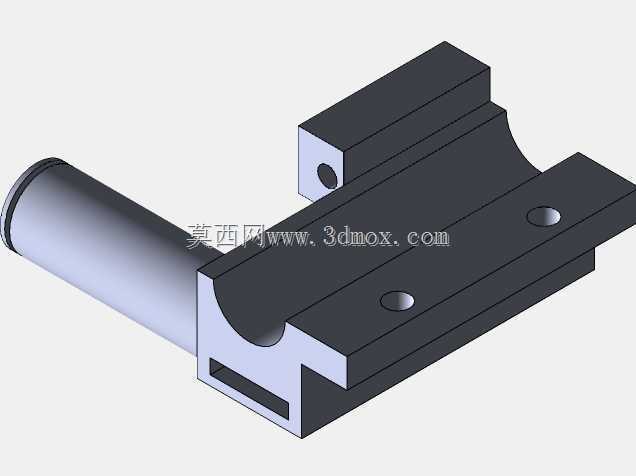

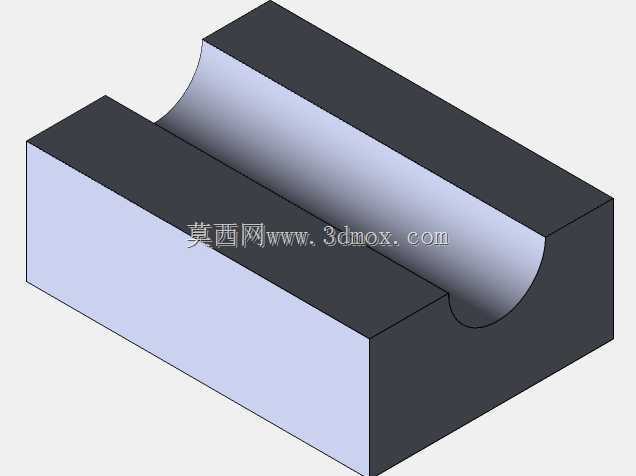

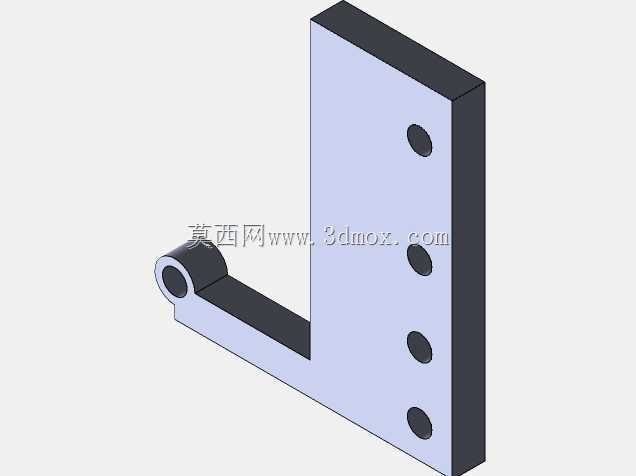

　　设计思路上，这款夹具没有采用复杂的多轴可调结构，而是通过模块化的定位块组合来实现不同角度的装夹，底座部分做了平整的安装基准面，可以直接固定在焊接工作台或者切割机的工作平台上，安装边界预留了标准的T型槽固定孔位，能够适配市面上多数通用焊接、切割设备的工作台安装尺寸，不需要额外制作转接板。夹持端的V型支撑结构做了防滑处理，即使是表面光滑的冷拔圆棒、抛光管材，在施加正常焊接、切削进给作用力的情况下，也不会出现角度偏移。针对焊接场景的使用需求，夹具的定位块和工件接触的部位做了避空设计，焊枪能够顺畅到达焊缝位置，不会和夹具本体发生干涉；针对切割场景，夹具的支撑位置避开了切割片的走刀路径，无论是使用角磨机还是带锯进行切割，都不会切到夹具本体，延长了夹具的使用寿命。

　　从实际使用的适配范围来看，这款夹具能够覆盖常规小直径管材、棒材的装夹需求，对于管径在常用规格范围内的圆管、圆棒，不需要更换夹持块就可以直接装夹，当需要适配更大管径或者异形截面的型材时，只需要更换对应轮廓的支撑定位块即可，底座和角度调节部分可以通用，大幅降低了多规格适配的成本。和传统的焊接变位机、专用角度工装相比，这款夹具的结构更紧凑，占用工作台的面积更小，在小型加工车间、原型制作工作室的有限工作空间内也能灵活使用，同时整体重量较轻，不需要吊装设备就可以完成工位转移，适配多工序流转的使用需求。在实际测试过程中，这款夹具装夹后的角度重复定位精度能够满足原型制作、小批量构件加工的公差要求，焊接后的构件对接缝隙均匀，切割后的管口角度偏差控制在允许范围内，不需要后续进行大量的修磨调整，能够有效缩短单件构件的加工准备时间。
