CAD竞技赛事用VCC三号参赛机器人结构设计

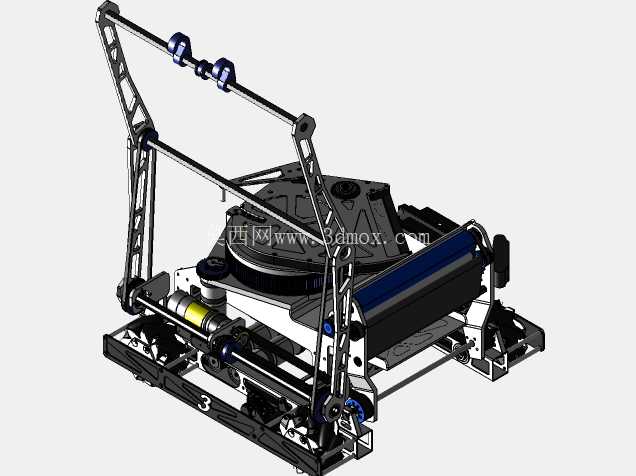

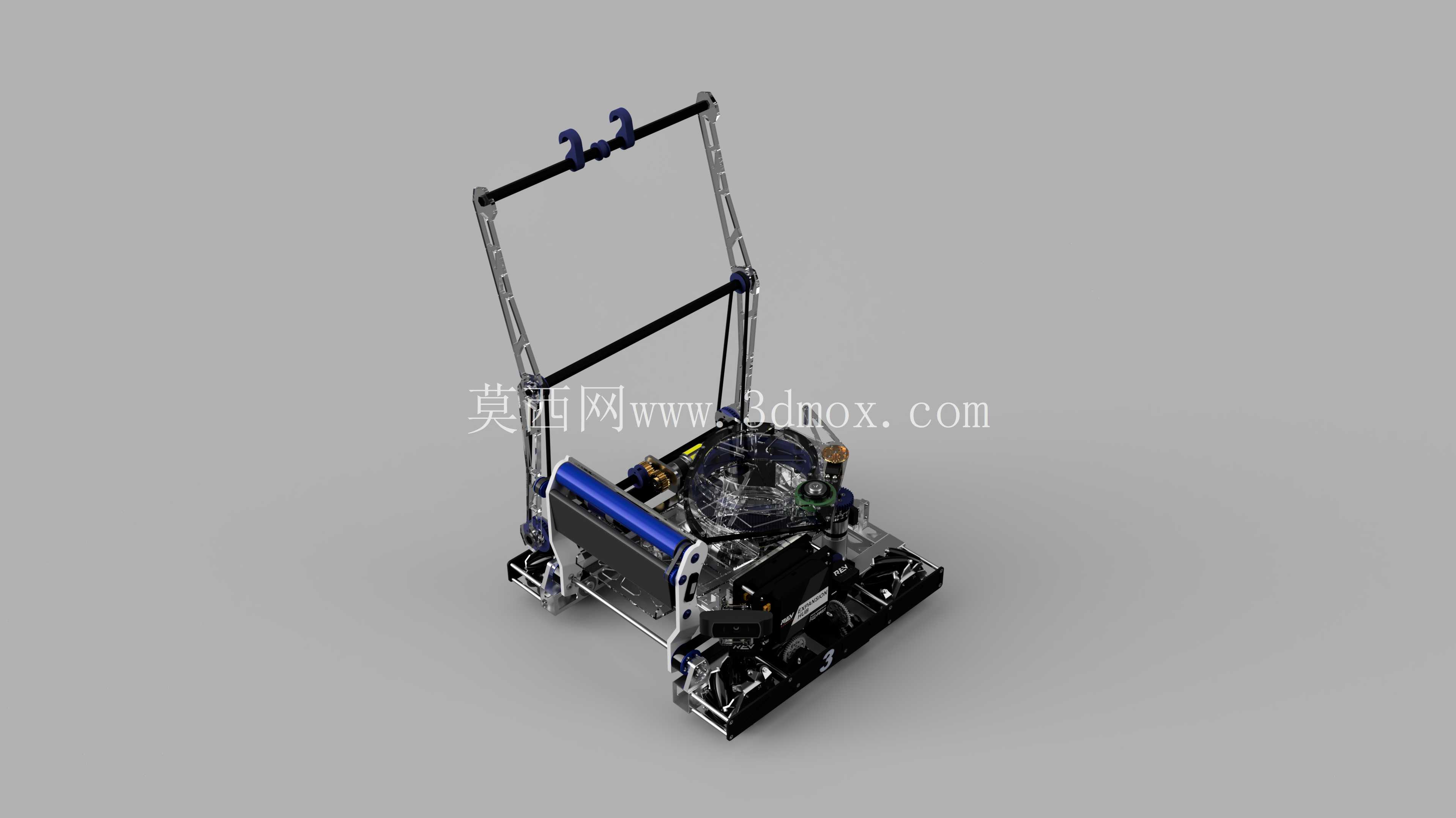

　　从结构设计角度拆解这套参赛机器人的落地逻辑，首先要锚定它的核心应用场景——青少年工程类竞技赛事的场地对抗与任务完成环节，这类赛事通常会设置场地物料拾取、指定高度投放、跨障碍移动、自主路径行进等多类任务，对机器人的结构稳定性、动作响应速度、负载适配性都有明确的工程要求。先看底盘部分的设计思路，整个行走基座采用矩形框架式布局，框架主体选用标准工业铝型材拼接，兼顾加工便捷性与结构刚性，底盘四角布置驱动轮组与随动轮的组合，轮系安装位预留了足够的调节余量，可根据场地地面摩擦系数调整轮距与轮压，避免行进过程中出现打滑、侧倾问题；底盘下层预留了电气元件、电池组的安装空间，所有元件安装位都设计了快装卡扣结构，方便赛前调试阶段快速更换部件、调整配重，重心控制在底盘平面以上1/3总高范围内，保证急停、转向动作下的整机稳定性。

　　再看中上部的执行机构设计，直立框架采用剪叉式升降结构搭配顶部的双钩拾取执行端，升降导轨采用轻质高强度铝合金型材做导向，传动部分选用同步带加直线轴承的组合，既保证升降动作的平顺性，又能控制整体重量，避免上部结构过重导致整机重心上移；顶部的双钩结构做了圆弧过渡处理，钩体开合角度可根据赛事任务中需要拾取的物料尺寸做无级调节，钩体表面贴附防滑橡胶垫，提升物料拾取过程中的摩擦力，防止快速移动过程中物料脱落。

　　整机的安装边界控制十分规整，整体外轮廓在收拢状态下完全满足赛事规则的尺寸限制要求，升降机构完全伸出后，顶部执行端的作业高度可覆盖赛事设置的最高投放点位，框架后侧预留了传感器安装支架位，可根据自主导航需求加装视觉传感器、红外测距模块等元件，支架上设计了多组腰型孔，方便调整传感器的安装角度与高度。从结构强度校核的角度看，所有受力节点都做了三角加强筋设计，铝型材拼接处采用角码加沉头螺栓的固定方式，避免赛事中碰撞导致的结构变形；驱动轮的安装座采用独立悬架结构，可在场地存在微小起伏时保证所有轮组都贴合地面，提供足够的行进抓地力。

　　电气走线全部沿型材内侧的走线槽布置，避免运动过程中线路剐蹭、拉扯导致的故障，电池安装位设计了快拆锁扣，可在赛事间隙快速更换备用电池，减少准备时间。上部框架的后侧还设计了手动推拉扶手，方便赛前调试阶段人工移动整机，扶手高度符合人体工程学操作高度，表面做了防滑包胶处理。整个结构设计没有冗余部件，每一处安装位、每一组加强结构都对应赛事场景下的实际需求，既保证了结构强度，又尽可能控制整机重量，提升移动灵活性；执行机构的运动行程经过精准核算，刚好覆盖所有任务点位的作业范围，没有多余的行程浪费，也避免了超出行程导致的结构干涉问题。底盘前端还预留了辅助任务机构的安装接口，可根据不同赛季的任务要求快速加装对应的执行组件，不需要对主框架做大规模改动，提升了整机的赛事适配性。
