可3D打印新冠防护呼吸面罩结构设计

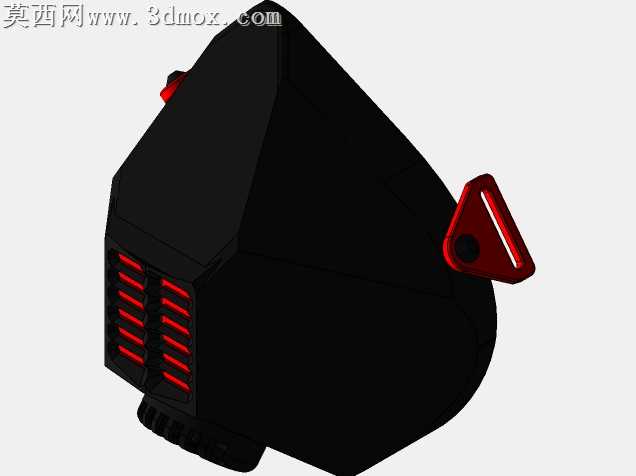

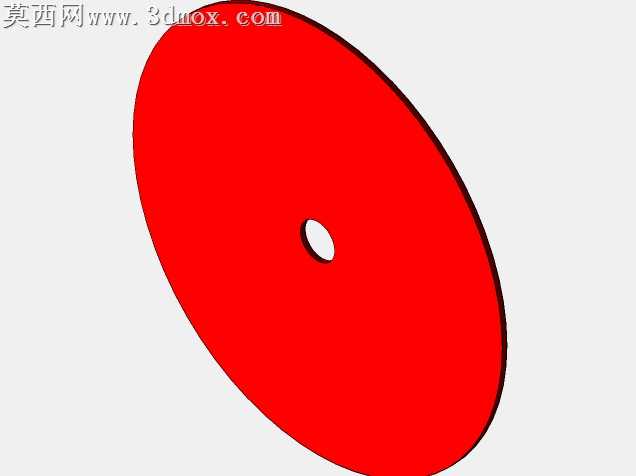

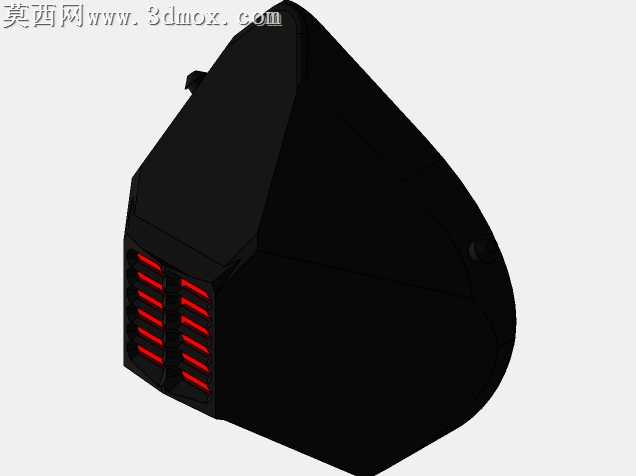

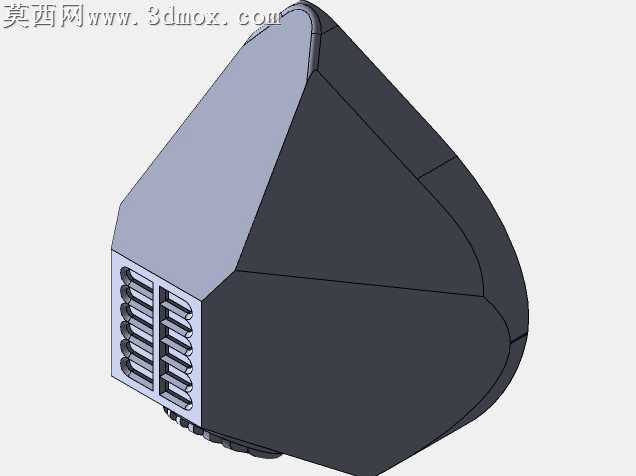

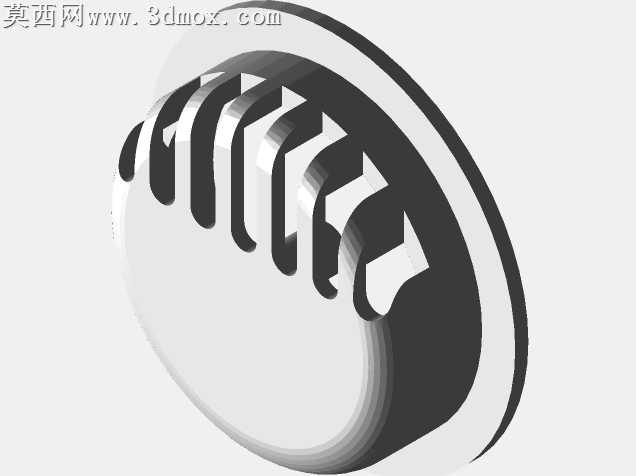

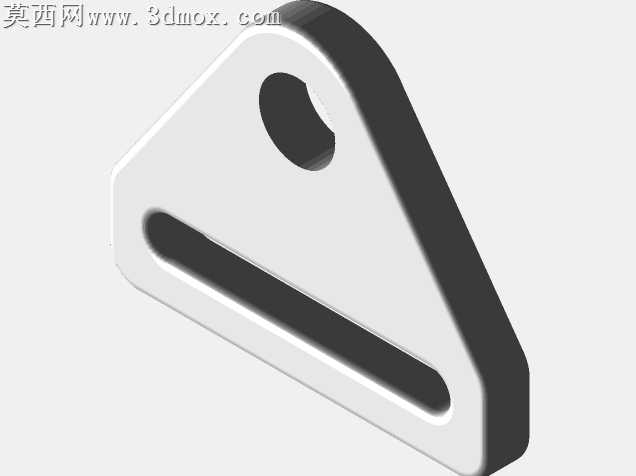

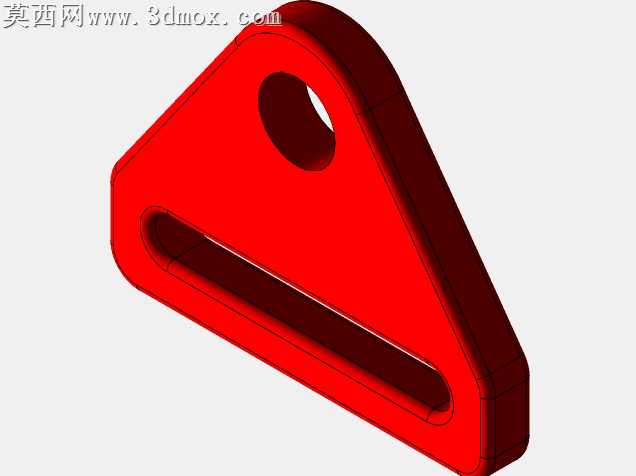

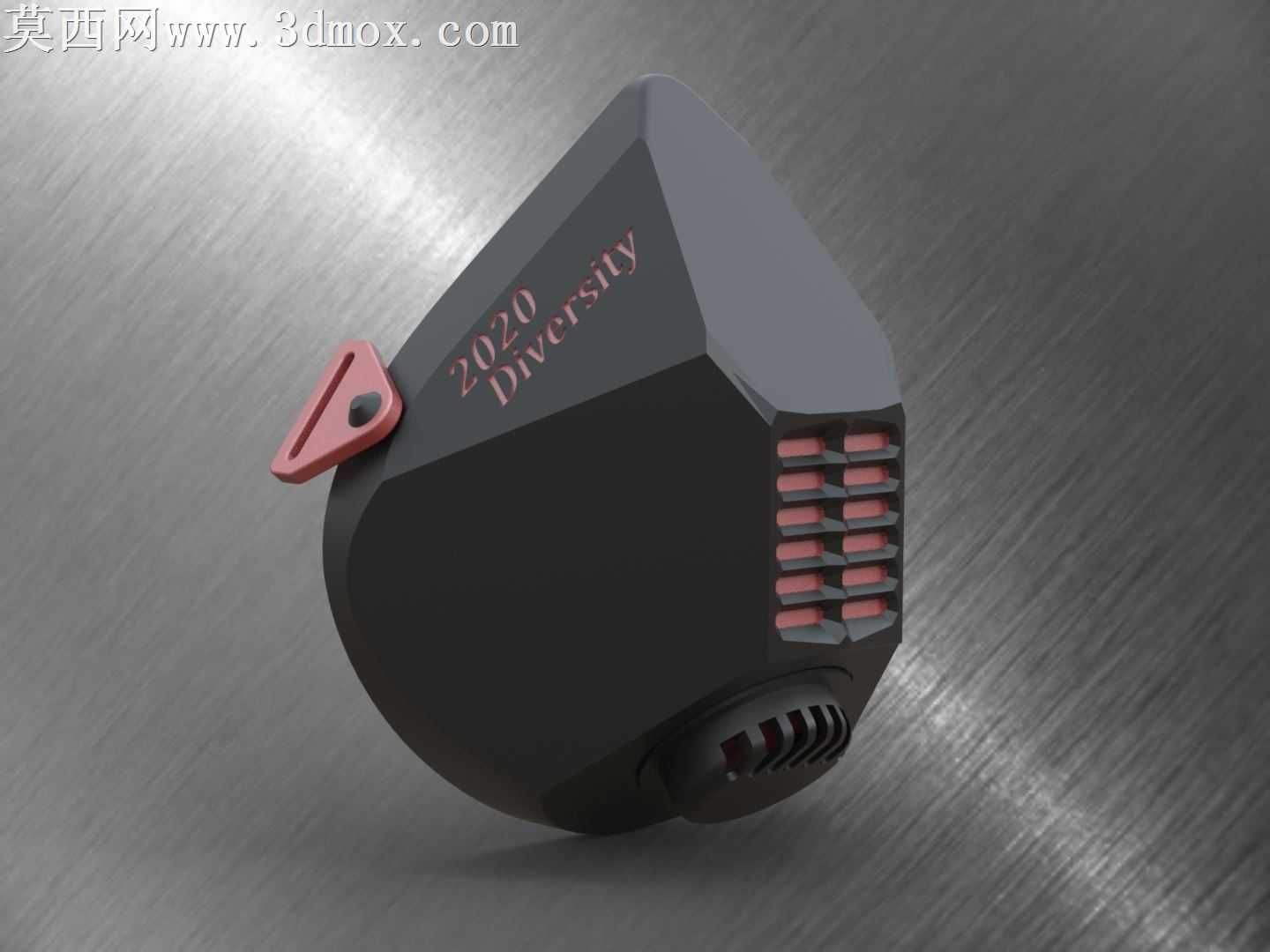

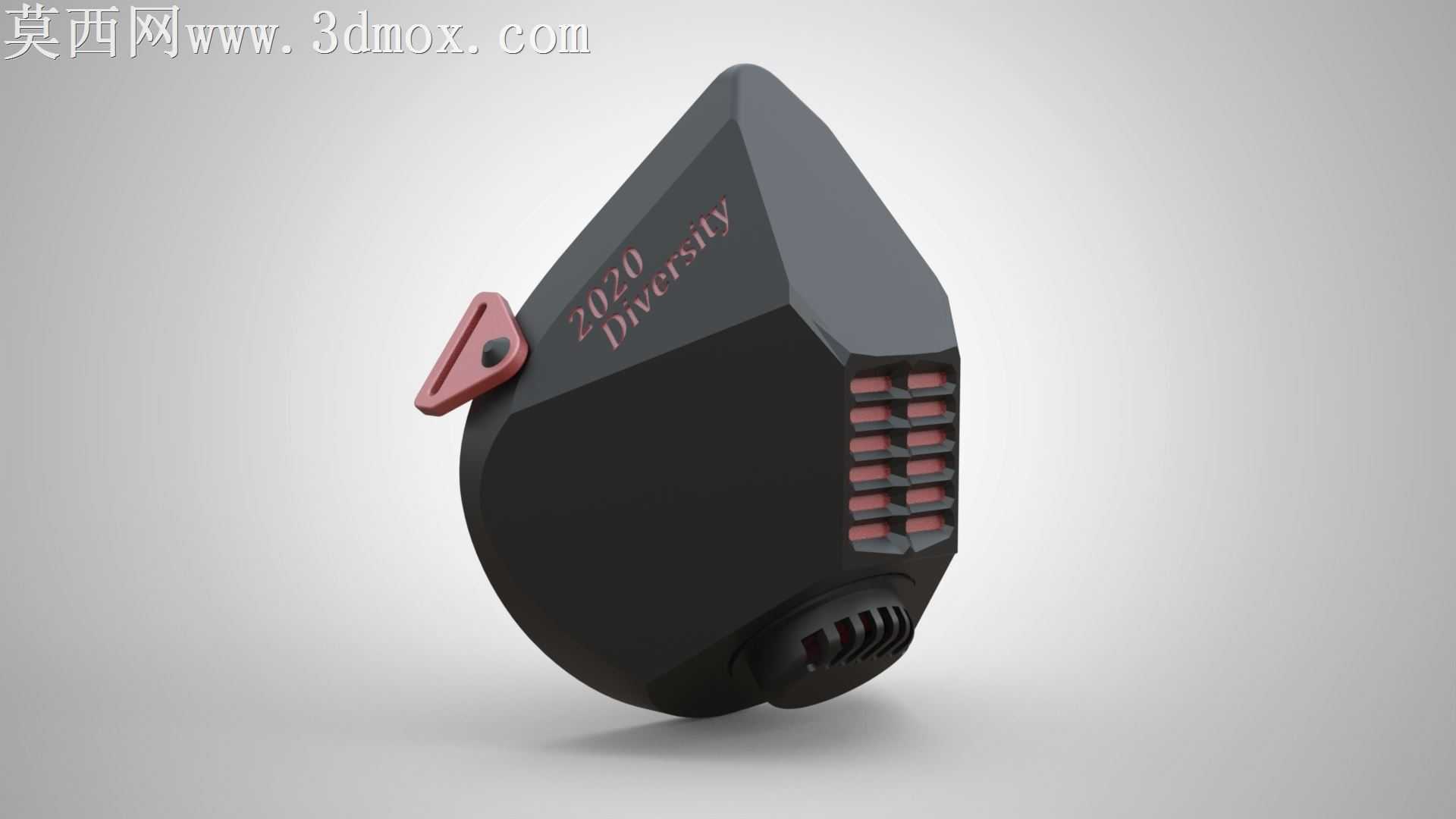

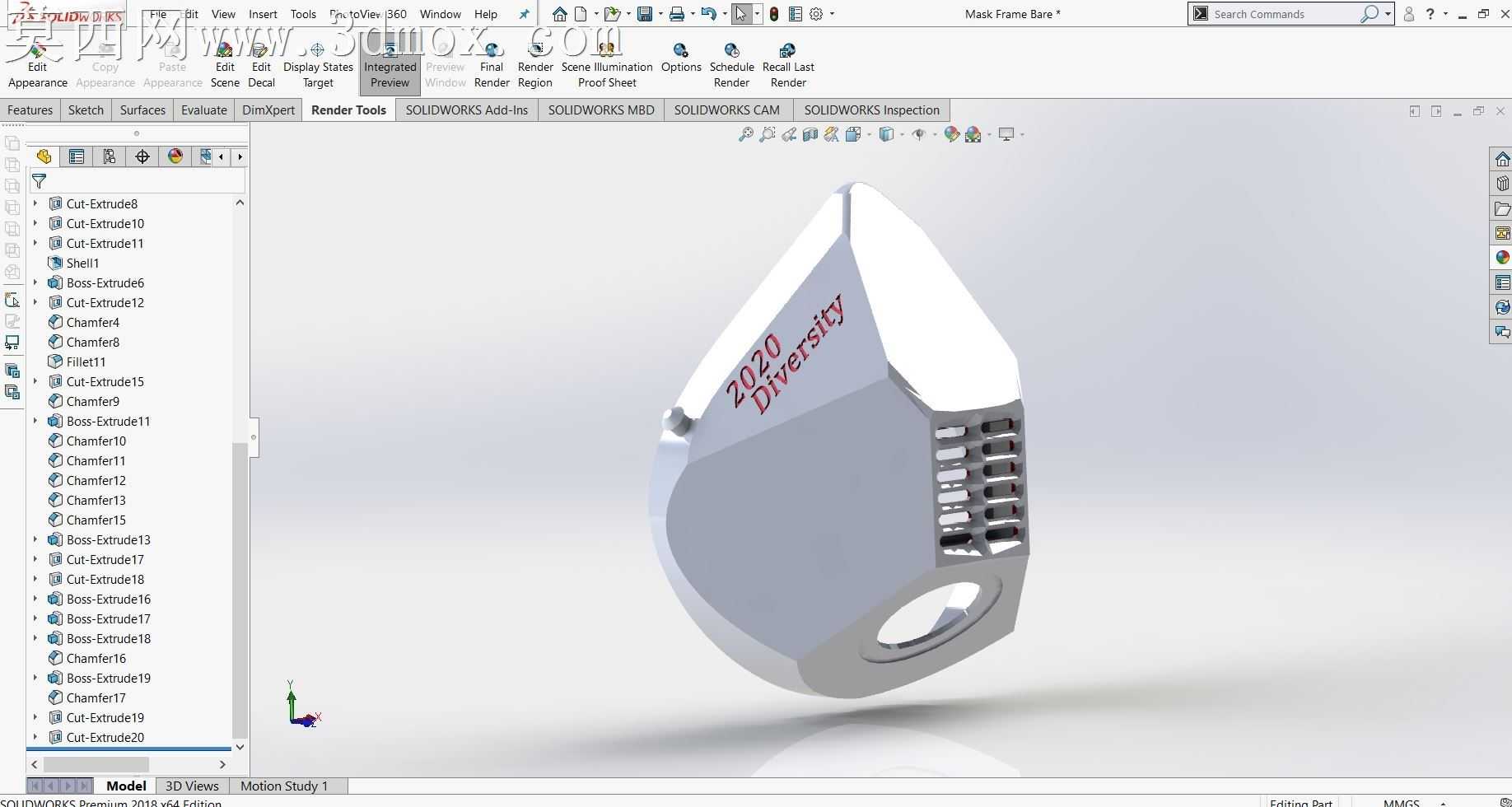

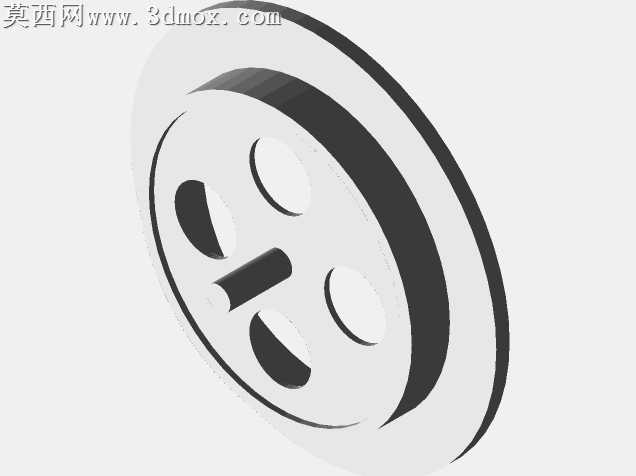

本作品为适配防疫场景设计的可3D打印呼吸防护面罩，整体采用三维参数化建模完成，建模过程中充分考虑FDM3D打印的工艺特性，所有结构均做了无支撑打印优化，避免悬空结构带来的打印失败问题，同时将壁厚统一设置为适配家用及桌面级3D打印机的2毫米标准，保证打印成品的结构强度同时减少耗材用量。模型渲染阶段采用哑光磨砂黑色硬质塑料作为主体材质，还原常规防护面罩的亲肤硬质壳体质感，侧边固定卡扣做了哑光玫红色材质区分，清晰展示结构分区，呼气阀格栅部分做了半透红的滤片材质表现，金属拉丝背景搭配斜向打光，突出面罩的棱角造型与结构层次，壳体表面的压印文字做了轻微凹凸贴图处理，还原激光雕刻标识的真实质感。结构设计上，面罩整体采用贴合人脸轮廓的多面体弧面造型，边缘做了圆角过渡处理，避免佩戴时产生压痕；内部预留10毫米深度的规整空腔，可容纳多层可更换过滤材料，使用者可根据防护需求自行搭配不同过滤等级的滤材，无需依赖专用替换配件；侧边设置快拆式固定卡扣，可快速穿接松紧绑带实现佩戴固定，卡扣与主体采用转轴式连接，可适配不同头围的佩戴角度；下部集成单向呼气阀结构，采用多格栅导流设计，呼气时阀片开启快速排出湿热废气，吸气时阀片闭合保证所有进气均经过滤层过滤，该阀结构可直接从成品面罩中抠取独立使用，适配其他自制防护面罩的改装需求。设计思路围绕特殊时期的自制防疫需求展开，全程遵循易打印、易组装、易改造的原则，无需复杂的后处理工序，打印完成后仅需加装滤材与绑带即可投入使用，单向阀的独立可拆卸设计也提升了模型的复用价值，为应急场景下的防护装备自制提供可靠的数字化模型支撑。
