可调节齿轮传动比与功率的机械装置

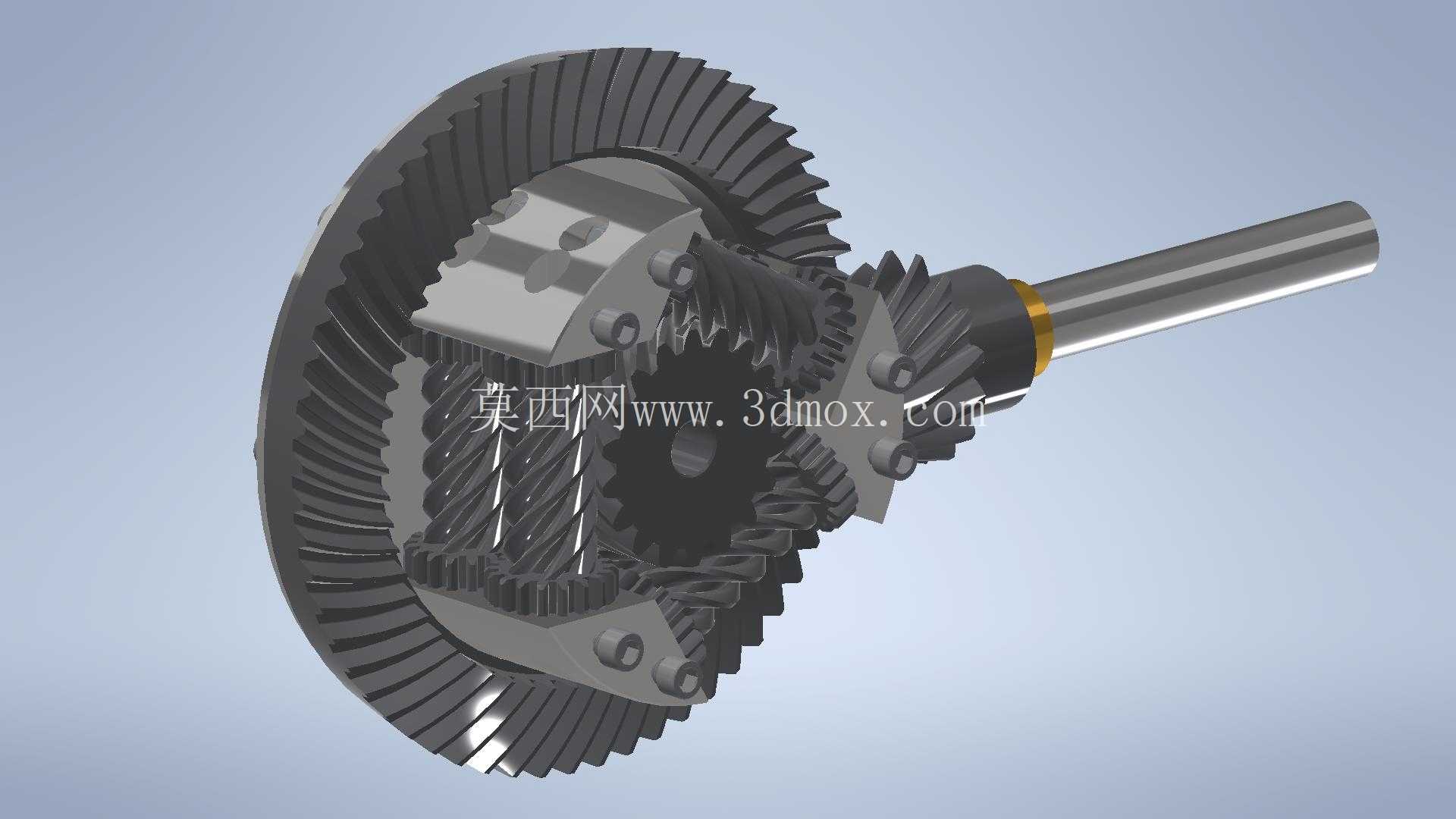

　　在各类工业传动系统的实际应用场景中，固定传动比的齿轮组往往难以适配多工况下的转速、扭矩输出需求，比如输送线需要根据物料重量调整输出扭矩，机床主轴需要根据加工材质切换转速区间，这类场景下，能够灵活改变齿轮传动装置中齿轮比和功率水平的机械结构，就成为了传动系统设计中的核心功能单元。这套机械结构的核心设计思路，是通过可切换的齿轮啮合路径，在不更换整体传动箱的前提下，实现多档位传动比的切换，同时匹配不同功率输入下的载荷传递需求，避免传统定比传动在变工况下出现的动力冗余或者载荷不足问题。从结构组成来看，整套装置以齿轮架作为核心承载基体，齿轮架上预留了多组齿轮轴的安装定位孔位，不同齿数的螺旋齿轮通过平键与轴实现周向固定，轴两端通过轴承与齿轮架的安装座配合，保证转动过程中的同轴度与径向承载能力。托森结构的引入，是为了在传动比切换过程中实现扭矩的自适应分配，避免齿轮啮合切换瞬间出现的打齿、动力中断问题，螺旋齿轮的齿形设计经过修形处理，啮合重合度更高，传动过程中的噪音与冲击更小，适合中高转速下的持续动力传递。

　　在实际安装边界上，整套装置的输入轴与输出轴采用同轴式布局，输入轴端预留了标准的联轴器安装轴径与键槽尺寸，可直接与伺服电机、内燃机等不同类型的动力源对接，输出轴端的法兰连接尺寸符合通用传动件的安装标准，能够直接对接负载端的链轮、带轮或者联轴器。齿轮架的安装基面设置了四个对称分布的螺栓通孔，可通过M12规格的螺栓固定在设备的安装机架上，安装基面的平面度公差控制在0.02mm以内，保证装置运行过程中不会出现偏载导致的轴承磨损加剧问题。

　　从功能特性来看，这套装置可实现至少三档不同传动比的切换，不同档位下的功率传递效率均保持在96%以上，低速档可输出更大的输出扭矩，适合重载启动、大载荷输送的工况，高速档可实现更高的输出转速，适合轻载高速的作业场景。在设计过程中，针对齿轮的接触强度与弯曲强度进行了校核，齿轮材料选用20CrMnTi经渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性充足，能够承受交变载荷下的冲击，轴类零件选用40Cr调质处理，轴肩位置做了圆角过渡处理，避免应力集中导致的轴断裂问题。

　　在实际选型应用中，设计人员可根据自身设备的输入功率、额定转速、需求输出扭矩范围，选择对应模数与齿数的齿轮组进行搭配，齿轮架上的安装孔位具备通用性，无需重新加工基体即可完成不同参数齿轮的替换，大幅降低了非标传动装置的设计与加工周期。装置的润滑方式采用飞溅润滑，齿轮架内部预留了储油腔，注油口与放油口的位置设置在便于维护的侧面，日常运维过程中无需拆解整体结构即可完成润滑油的更换，密封部位采用耐油橡胶密封圈，可有效避免润滑油渗漏以及外部粉尘进入啮合腔室，延长装置的整体使用寿命。在三维建模过程中，所有零件的配合公差均按照GB/T 1800.2的标准进行标注，齿轮的齿形参数按照渐开线圆柱齿轮的标准生成，装配体中保留了所有的配合约束关系，可直接用于工程图的生成以及运动仿真分析，设计人员可直接在此模型基础上根据自身的安装空间需求调整齿轮架的外形尺寸，或者增减齿轮档位，适配不同的设备安装空间限制。
