这套差速齿轮结构核心依托蜗轮蜗杆啮合的自锁特性实现扭矩的自适应分配,区别于传统开放式差速器的扭矩均分逻辑,在单侧驱动轮出现打滑趋势时,啮合副的自锁阻力会自动将更多扭矩传递至附着条件更好的车轮,无需额外电子系统介入即可完成限滑动作,整套传动路径的响应延迟远低于多片离合器式限滑结构,不存在摩擦片磨损带来的性能衰减问题,长期使用下的扭矩分配精度保持性更好。

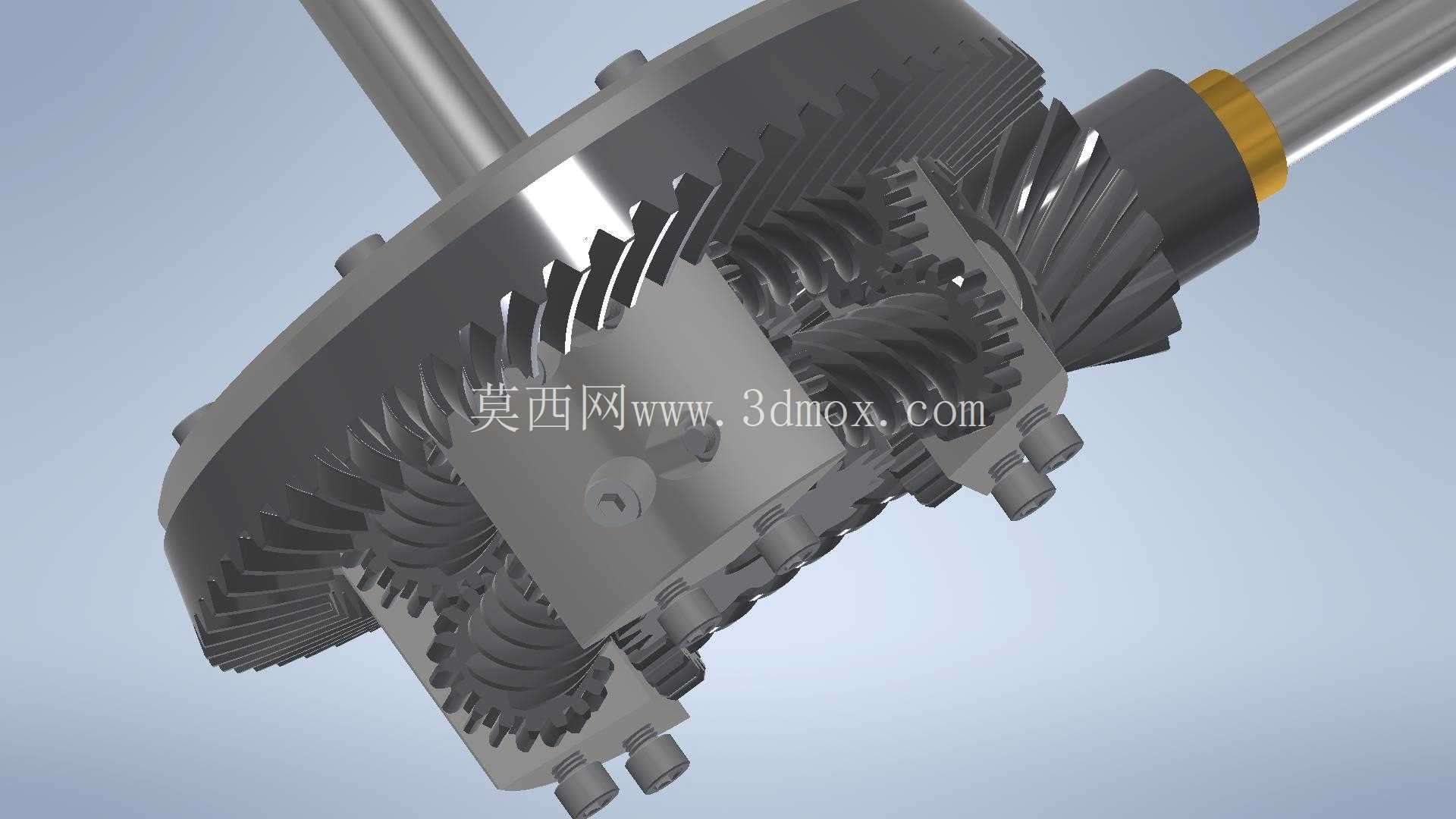

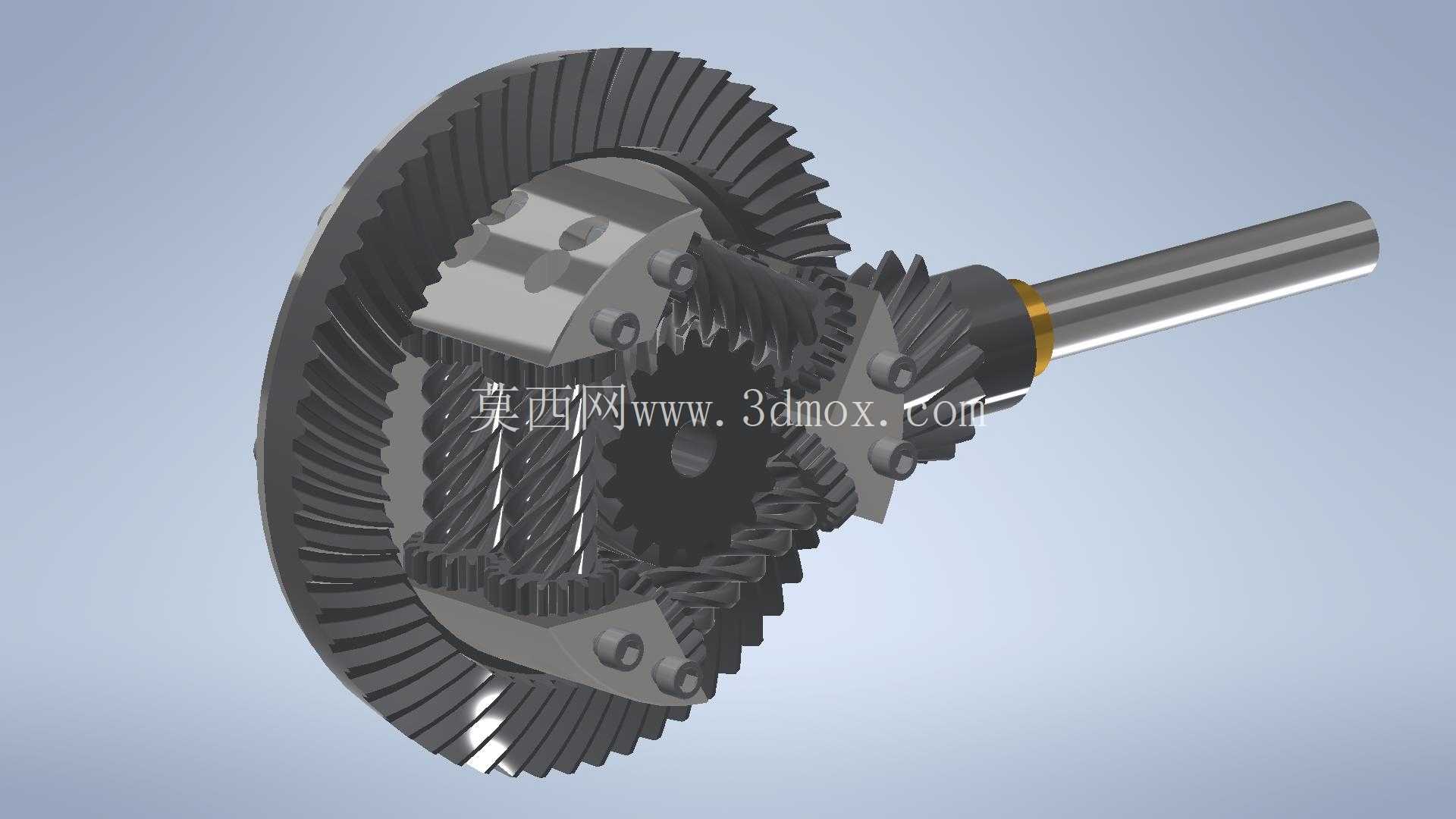

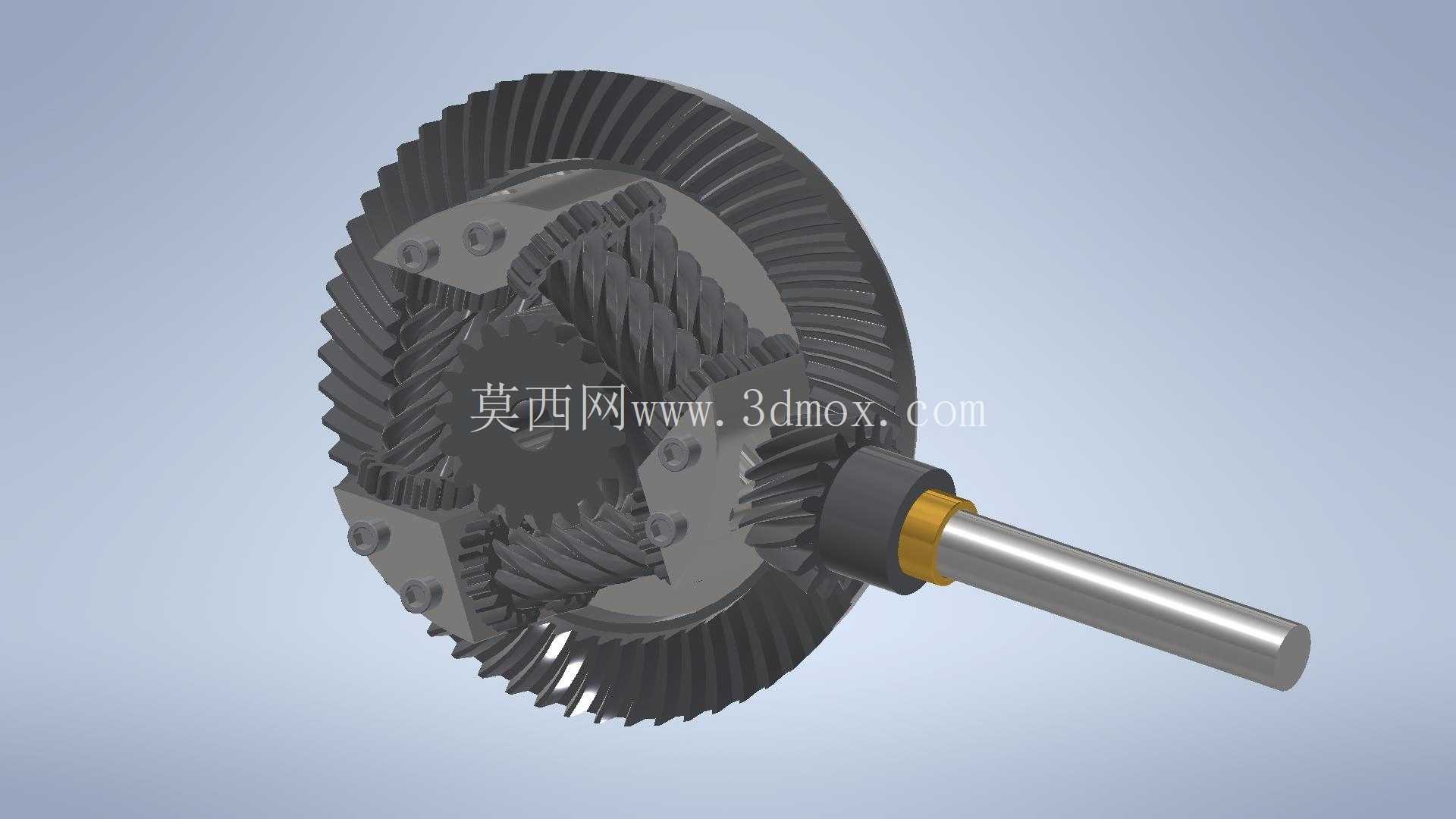

从结构布局来看,输入端的环形盆齿与差速器壳体刚性连接,动力输入后会带动整个差速器外壳同步旋转,壳体内周向均布的多组蜗轮蜗杆副分别连接左右两侧的输出半轴,正常直线行驶工况下,两侧车轮转速一致,蜗轮与蜗杆之间无相对转动,整套差速机构相当于刚性整体,动力无损耗传递至两侧半轴;当车辆进入弯道、或是单侧车轮行驶在低附着路面时,两侧车轮出现转速差,此时蜗轮会相对于蜗杆产生转动,啮合过程中产生的轴向阻力会限制转速差的进一步扩大,同时根据两侧车轮的附着阻力自动调整扭矩分配比例,最高可将绝大多数输入扭矩传递至单侧有附着力的车轮,避免打滑车轮空转造成功率流失。
设计过程中需要重点控制各啮合齿轮的侧隙与接触斑点位置,蜗轮与蜗杆的中心距公差需要控制在IT6级精度范围内,否则会出现啮合异响、自锁失效或是传动卡滞的问题;盆齿与差速器壳体的连接螺栓需要按照对角顺序分次拧紧,保证连接面的平面度误差不超过0.02mm,避免高速旋转时出现动平衡超差,引发传动系统振动。输出半轴的安装轴径采用阶梯式设计,与差速器侧齿轮的配合选用过渡配合,既保证扭矩传递的可靠性,也方便后期维护拆解;半轴外露部分的轴肩位置设置有密封圈安装槽,可适配标准规格的骨架油封,防止差速器内部润滑油泄漏,同时阻挡外部泥沙、粉尘进入啮合腔室。
整套结构的安装边界需要匹配主减速器的安装法兰尺寸,盆齿的分度圆直径、差速器壳体的最大外径需要与主减壳体内腔预留足够的安全间隙,旋转过程中不能与壳体内部的加强筋、油道结构产生运动干涉;差速器两端的轴承安装位需要与主减壳体上的轴承座同轴度误差控制在0.015mm以内,保证旋转过程中轴承的受力均匀,延长轴承使用寿命。在实际应用场景中,这类差速结构多用于对传动可靠性要求较高的四驱车型中央差速器、或是高性能后驱车型的后桥差速器,也可适配部分特种作业车辆的驱动桥,在非铺装路面、冰雪路面行驶时能够大幅提升车辆的通过能力,相比电子限滑系统的制动介入逻辑,这种纯机械结构的限滑过程不会产生制动片的额外磨损,动力输出的连贯性更好,驾驶员不会感受到明显的扭矩中断或是制动力介入的突兀感。
建模过程中需要对每个齿轮的齿形参数进行精确匹配,包括蜗轮的模数、蜗杆的头数、导程角、齿向修形量都需要按照实际啮合要求设定,避免出现装配后齿面干涉的问题;周向布置的蜗轮组件需要保证等分精度,相邻蜗轮的中心夹角误差不能超过0.5度,否则会造成动力传递过程中的扭矩波动,影响行驶平顺性。所有齿轮的齿面都预留了合理的热处理变形余量,实际生产中可采用渗碳淬火工艺提升齿面硬度,保证高负荷工况下的齿面抗点蚀、抗胶合能力;差速器壳体采用球墨铸铁材质铸造,在保证结构强度的同时控制整体重量,壳体上设置有对应的润滑油导流孔,车辆行驶过程中齿轮飞溅的润滑油可通过导流孔进入各啮合副位置,保证充分润滑,降低啮合过程中的磨损与温升。
